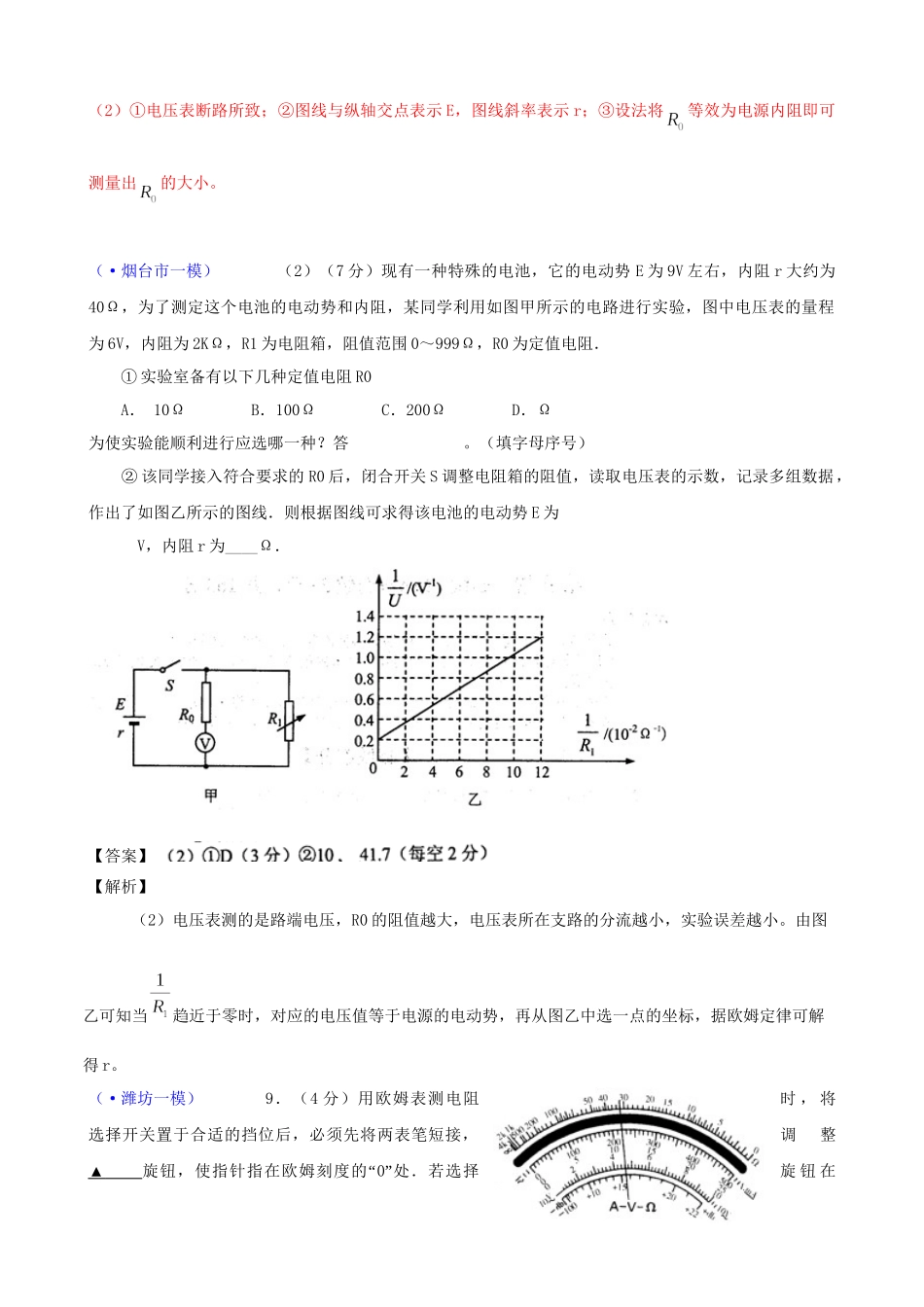

【含详解】届高考物理备考（年山东各地市一模精选）：电学实验（·淄博市一模）(2)(8分)在一次实验技能比赛中，一同学设计了如下电路来测电源的电动势和内阻．该同学选好器材后，用导线将各器材连接成如图乙所示实物连线电路（图甲是其电路原理图），其中R0是保护电阻．①该同学在闭合电键后，发现电压表无示数，电流表有示数，在选用器材时，除了导线外，其它器材经检测都是完好的，则出现故障的原因是，（请用接线柱处的字母去表达）．②该同学测量时记录了6组数据，并根据这些数据画出了U—I图线如图所示．根据图线求出电池的电动势E=V，内阻r=Ω．③若保护电阻R0的阻值未知，该电源的电动势E、内电阻r已经测出，在图乙的电路中只需改动一条线就可测量出R0的阻值．该条线是，需改接为．改接好后，调节滑动变阻器，读出电压表的示数为U、电流表示数为I，电源的电动势用E表示．内电阻用r表示，则R0=．(2)①jd部分断路(1分)②1.48；0.50（每空2分）③jd；je(或jf)；（每空1分）图甲图乙（2）①电压表断路所致；②图线与纵轴交点表示E，图线斜率表示r；③设法将等效为电源内阻即可测量出的大小。（·烟台市一模）（2）（7分）现有一种特殊的电池，它的电动势E为9V左右，内阻r大约为40Ω，为了测定这个电池的电动势和内阻，某同学利用如图甲所示的电路进行实验，图中电压表的量程为6V，内阻为2KΩ，R1为电阻箱，阻值范围0～999Ω，R0为定值电阻．①实验室备有以下几种定值电阻R0A．10ΩB．100ΩC．200ΩD．Ω为使实验能顺利进行应选哪一种？答。（填字母序号）②该同学接入符合要求的R0后，闭合开关S调整电阻箱的阻值，读取电压表的示数，记录多组数据，作出了如图乙所示的图线．则根据图线可求得该电池的电动势E为V，内阻r为____Ω．【答案】【解析】（2）电压表测的是路端电压，R0的阻值越大，电压表所在支路的分流越小，实验误差越小。由图乙可知当趋近于零时，对应的电压值等于电源的电动势，再从图乙中选一点的坐标，据欧姆定律可解得r。（·潍坊一模）9．（4分）用欧姆表测电阻时，将选择开关置于合适的挡位后，必须先将两表笔短接，调整▲“旋钮，使指针指在欧姆刻度的0”处．若选择旋钮在“×100”位置，指针在刻度盘上停留的位置如图所示，所测量电阻的值为▲．【答案】欧姆调零（2分）3200（2分）【解析】欧姆表使用前首先应进行调零，即将两表笔短接，调整欧姆调零旋钮使指针指在欧姆刻度的“0”处。欧姆表读数一定不要忘记乘以倍率。（·潍坊一模）11．（9分）某同学用图甲所示的电路探究电学元件的U-I关系，得到的数据描在图乙所示的坐标纸上．（1）观察图乙所描数据点的分布情况，画出电学元件的U-I曲线；（2）当电压表示数U＝2.OV时，元件的电功率值为▲W（保留2位有效数字），此值与元件的实际功率值相比▲“”“”“”（填偏大、偏小或相等）；（3）如果把这个电学元件直接接在一个电动势为1.5V、内阻为2.O的电池两端，则电学元件两端的电压是▲V．【答案】（1）如右图所示（2分）（2）1.0（2分）偏大（2分）（3）0.8（3分）【解析】（2）电流表外接，测得的电流大于流过电学元件的实际电流，填偏大。（3）作图求出交点坐标即可。（·泰安市一模）(2)用下列器材组成一个电路，既能测量出电池组的电动势E和内阻r，又能描绘出小灯泡的伏安特性曲线．A．电压表V1(量程6V，内阻很大)B．电压表V2(量程3V，内阻很大)C．电流表A(量程3A，内阻很小)D．滑动变阻器(最大阻值10，额定电流4A)E．小灯泡(2A，5W)F．电池组(电动势E，内阻r)G．开关一只，导线若干实验时，调节变阻器，多次测量，发现若电压表V1的示数变大，则电压表V2的示数变小．①请将实验电路图在答题纸上图甲的虚线方框中补充完整．②每一次操作后，同时记录电流表A、电压表V1和电压表V2的示数，组成两个坐标点(I1，U1)、(I1，U2)，标到I—U坐标中，经过多次测量，最后描绘出两条图线，如图乙所示。则电池组的电动势E=_____________V，内阻r=______________。(结果保留两位有效数字)．③I—U坐标中画出的两条图线在P点(2．0A，2．5V)相交，此时滑动变阻器接入电路的阻值应为________________．【答案】（2）电...
