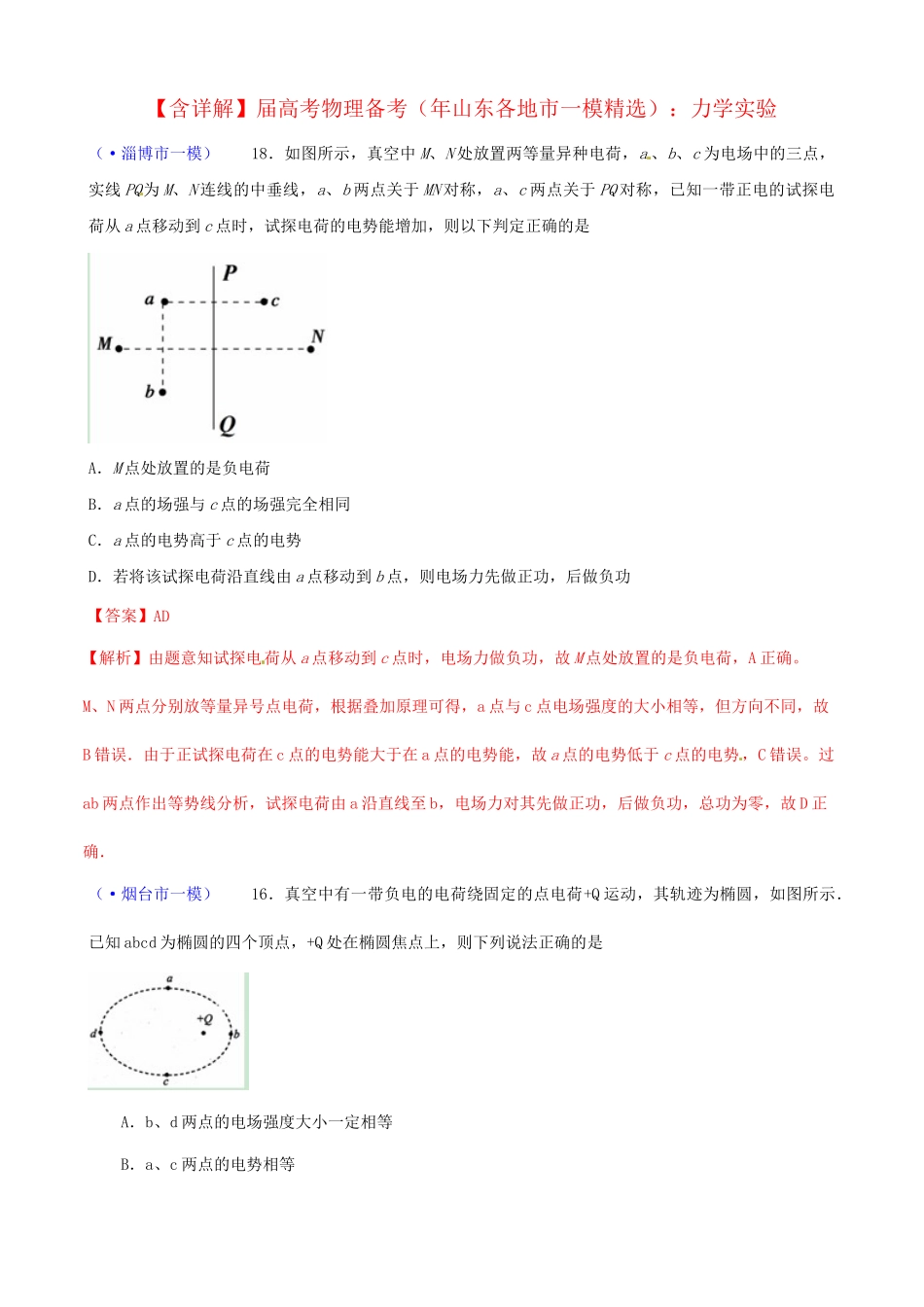

【含详解】届高考物理备考（年山东各地市一模精选）：力学实验（·淄博市一模）18．如图所示，真空中M、N处放置两等量异种电荷，a、b、c为电场中的三点，实线PQ为M、N连线的中垂线，a、b两点关于MN对称，a、c两点关于PQ对称，已知一带正电的试探电荷从a点移动到c点时，试探电荷的电势能增加，则以下判定正确的是A．M点处放置的是负电荷B．a点的场强与c点的场强完全相同C．a点的电势高于c点的电势D．若将该试探电荷沿直线由a点移动到b点，则电场力先做正功，后做负功【答案】AD【解析】由题意知试探电荷从a点移动到c点时，电场力做负功，故M点处放置的是负电荷，A正确。M、N两点分别放等量异号点电荷，根据叠加原理可得，a点与c点电场强度的大小相等，但方向不同，故B错误．由于正试探电荷在c点的电势能大于在a点的电势能，故a点的电势低于c点的电势，C错误。过ab两点作出等势线分析，试探电荷由a沿直线至b，电场力对其先做正功，后做负功，总功为零，故D正确．（·烟台市一模）16．真空中有一带负电的电荷绕固定的点电荷+Q运动，其轨迹为椭圆，如图所示．已知abcd为椭圆的四个顶点，+Q处在椭圆焦点上，则下列说法正确的是A．b、d两点的电场强度大小一定相等B．a、c两点的电势相等C．负电荷由b运动到d电场力做正功D．负电荷由a经d运动到c的过程中，电势能先减小后增大【答案】B【解析】由点电荷的场强公式可知b点的电场强度大于d点的电场强度，A错误。a、c两点离点电荷距离相等，在同一等势线上，两点电势相等，B正确。b点电势高于d点电势，负电荷由b运动到d,电势能增大，电场力做负功，C错误。a、c两点电势相等且大于d点电势，故负电荷由a经d运动到c的过程中，电势能先增大后减小，D错误。（·潍坊一模）4．如图所示，AC、BD为圆的两条互相垂直的直径，圆心为O，半径为R．电荷量均为Q的正、负点电荷放在圆周上，它们的位置关于AC对称，+Q与O点的连线和OC间夹角为60°．下列说法正确的是A．O、C两点场强相同B．O、C两点电势相同C．在A点由静止释放一个正电荷，电荷将沿圆周向D运动D．沿直径由B向D移动一个正电荷，电荷的电势能先增大后减小【答案】AB【解析】由题图可知O、C两点在两点电荷的中垂线上，且关于两点电荷的连线对称，由等量异种点电荷电场的分布情况可知O、C两点的场强相同，电势相同，选项AB正确；在A点由静止释放一个正电荷，仅在电场力的作用下，电荷做曲线运动，但其轨迹不可能沿圆周，选项C错误；沿直径由B向D移动一个正电荷，电场力做正功，电荷的电势能一直减小，选项D错误。（·泰安市一模）19．图中甲是匀强电场，乙是孤立的正点电荷形成的电场，丙是等量异种点电荷形成的电场(a，b位于两点电荷连线上，且a位于连线的中点)，丁是等量正点电荷形成的电场(a，b位于两点电荷连线的中垂线上，且a位于连线的中点)。有一个正检验电荷仅在电场力作用下分别从电场中的a点由静止释放，动能Ek随位移变化的关系图象如图中的①②③图线所示，其中图线①是直线．下列说法正确的是A．甲对应的图线是①B．乙对应的图线是②C．丙对应的图线是②D．丁对应的图线是③【答案】AC【解析】甲图中电场为匀强电场，电场力做功W=EqS，因E、q均保持不变，故电场力做功与S成正比，故对应的图线可能是①，故A正确；乙图中从a到b时电场强度减小，故电场力越来越小，即动能图线的斜率应是减小的，故图象应为③，故B错误；丙图中为两异种电荷，a为中间，故从a到b时，电场强度增大，故电场力也将增大，故动能图线的斜率增大，故应为②，故C正确；丁图中a处场强最小，而不能明确b的位置，故从a到b时场强可能一直增大，也可能先增大再减小，若场强一直增大，则图象应为②，故D错误；故选AC．（·滨州市一模）19．如图所示，虚线是两个等量点电荷所产生的静电场中的一簇等势线，若不计重力的带电粒子从a点射入电场后恰能沿图中的实线运动，b点是其运动轨迹上的另一点，则下述判断正确的是A．由a到b的过程中电场力对带电粒子做正功B．由a到b的过程中带电粒子的电势能在不断减小C．若粒子带正电，两等量点电荷均带正电D．若粒子带负电，a点电势高于b点电势【答案】D【解析】可由运动轨迹确定粒子的...
