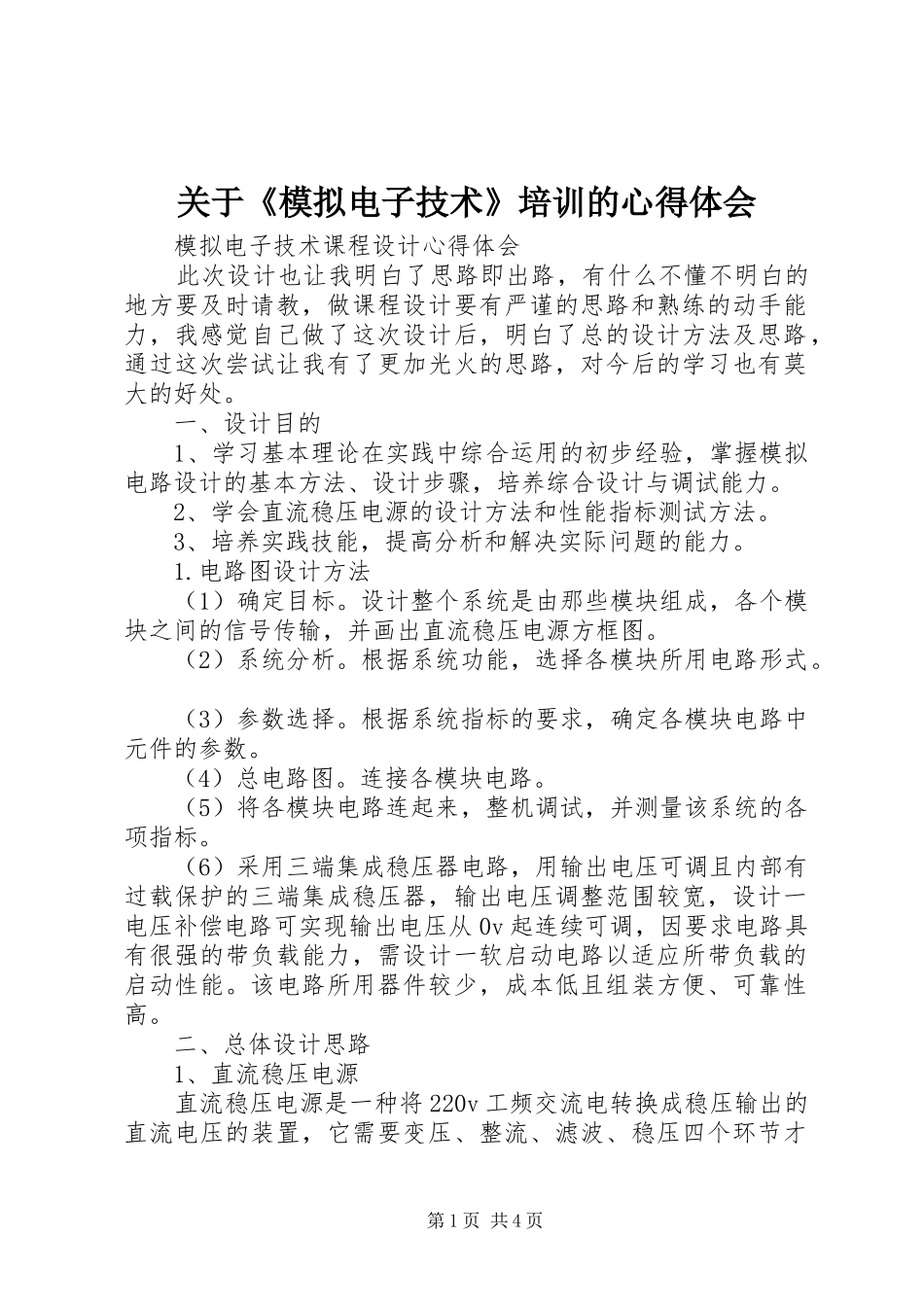

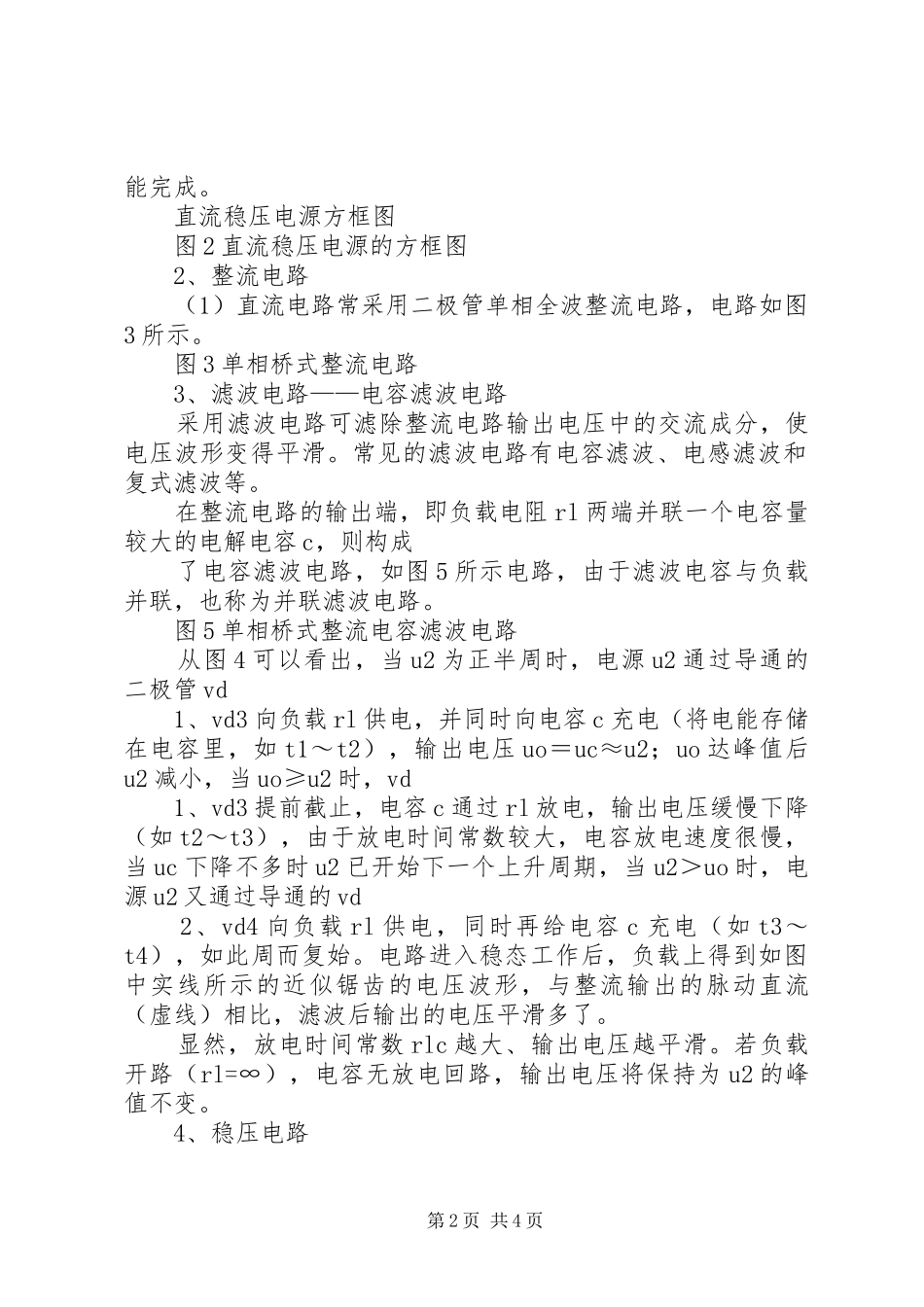

关于《模拟电子技术》培训的心得体会模拟电子技术课程设计心得体会此次设计也让我明白了思路即出路，有什么不懂不明白的地方要及时请教，做课程设计要有严谨的思路和熟练的动手能力，我感觉自己做了这次设计后，明白了总的设计方法及思路，通过这次尝试让我有了更加光火的思路，对今后的学习也有莫大的好处。一、设计目的1、学习基本理论在实践中综合运用的初步经验，掌握模拟电路设计的基本方法、设计步骤，培养综合设计与调试能力。2、学会直流稳压电源的设计方法和性能指标测试方法。3、培养实践技能，提高分析和解决实际问题的能力。1.电路图设计方法（1）确定目标。设计整个系统是由那些模块组成，各个模块之间的信号传输，并画出直流稳压电源方框图。（2）系统分析。根据系统功能，选择各模块所用电路形式。（3）参数选择。根据系统指标的要求，确定各模块电路中元件的参数。（4）总电路图。连接各模块电路。（5）将各模块电路连起来，整机调试，并测量该系统的各项指标。（6）采用三端集成稳压器电路，用输出电压可调且内部有过载保护的三端集成稳压器，输出电压调整范围较宽，设计一电压补偿电路可实现输出电压从0v起连续可调，因要求电路具有很强的带负载能力，需设计一软启动电路以适应所带负载的启动性能。该电路所用器件较少，成本低且组装方便、可靠性高。二、总体设计思路1、直流稳压电源直流稳压电源是一种将220v工频交流电转换成稳压输出的直流电压的装置，它需要变压、整流、滤波、稳压四个环节才第1页共4页能完成。直流稳压电源方框图图2直流稳压电源的方框图2、整流电路（1）直流电路常采用二极管单相全波整流电路，电路如图3所示。图3单相桥式整流电路3、滤波电路——电容滤波电路采用滤波电路可滤除整流电路输出电压中的交流成分，使电压波形变得平滑。常见的滤波电路有电容滤波、电感滤波和复式滤波等。在整流电路的输出端，即负载电阻rl两端并联一个电容量较大的电解电容c，则构成了电容滤波电路，如图5所示电路，由于滤波电容与负载并联，也称为并联滤波电路。图5单相桥式整流电容滤波电路从图4可以看出，当u2为正半周时，电源u2通过导通的二极管vd1、vd3向负载rl供电，并同时向电容c充电（将电能存储在电容里，如t1～t2），输出电压uo＝uc≈u2；uo达峰值后u2减小，当uo≥u2时，vd1、vd3提前截止，电容c通过rl放电，输出电压缓慢下降（如t2～t3），由于放电时间常数较大，电容放电速度很慢，当uc下降不多时u2已开始下一个上升周期，当u2＞uo时，电源u2又通过导通的vd2、vd4向负载rl供电，同时再给电容c充电（如t3～t4），如此周而复始。电路进入稳态工作后，负载上得到如图中实线所示的近似锯齿的电压波形，与整流输出的脉动直流（虚线）相比，滤波后输出的电压平滑多了。显然，放电时间常数rlc越大、输出电压越平滑。若负载开路（rl=∞），电容无放电回路，输出电压将保持为u2的峰值不变。4、稳压电路第2页共4页在设计中，常利用电容器两端的电压不能突变和流过电感器的电流不能突变的特点，将电容器和负载电容并联或电容器与负载电阻串联，以达到使输出波形基本平滑的目的。选择电容滤波电路后，直流输出电压：uo1=（1.1～1.2）u2，直流输出电流：（i2是变压器副边电流的有效值），稳压电路可选集成三端稳压器电路。5、设计的电路原理图三、课程设计报告总结通过此次课程设计，使我更加扎实的掌握了有关模拟电子技术方面的知识，在设计过程中虽然遇到了一些问题，但经过一次又一次的思考，一遍又一遍的检查终于找出了原因所在，也暴露出了前期我在这方面的知识欠缺和经验不足。实践出真知，通过亲自动手操作，使我们掌握的知识不再是纸上谈兵。过而能改，善莫大焉。在课程设计过程中，我们不断发现错误，不断改正，不断领悟，不断获取。最终的检测调试环节，本身就是在践行“过而能改，善莫大焉”的知行观。这次课程设计终于顺利完成了，在设计中遇到了很多问题，最后在老师的指导下，终于游逆而解。在今后社会的发展和学习实践过程中，一定要不懈努力，不能遇到问题就想到要退缩，一定要不厌其烦的发现问题所在，然后一一进行解决，只有这样，才能成功...
