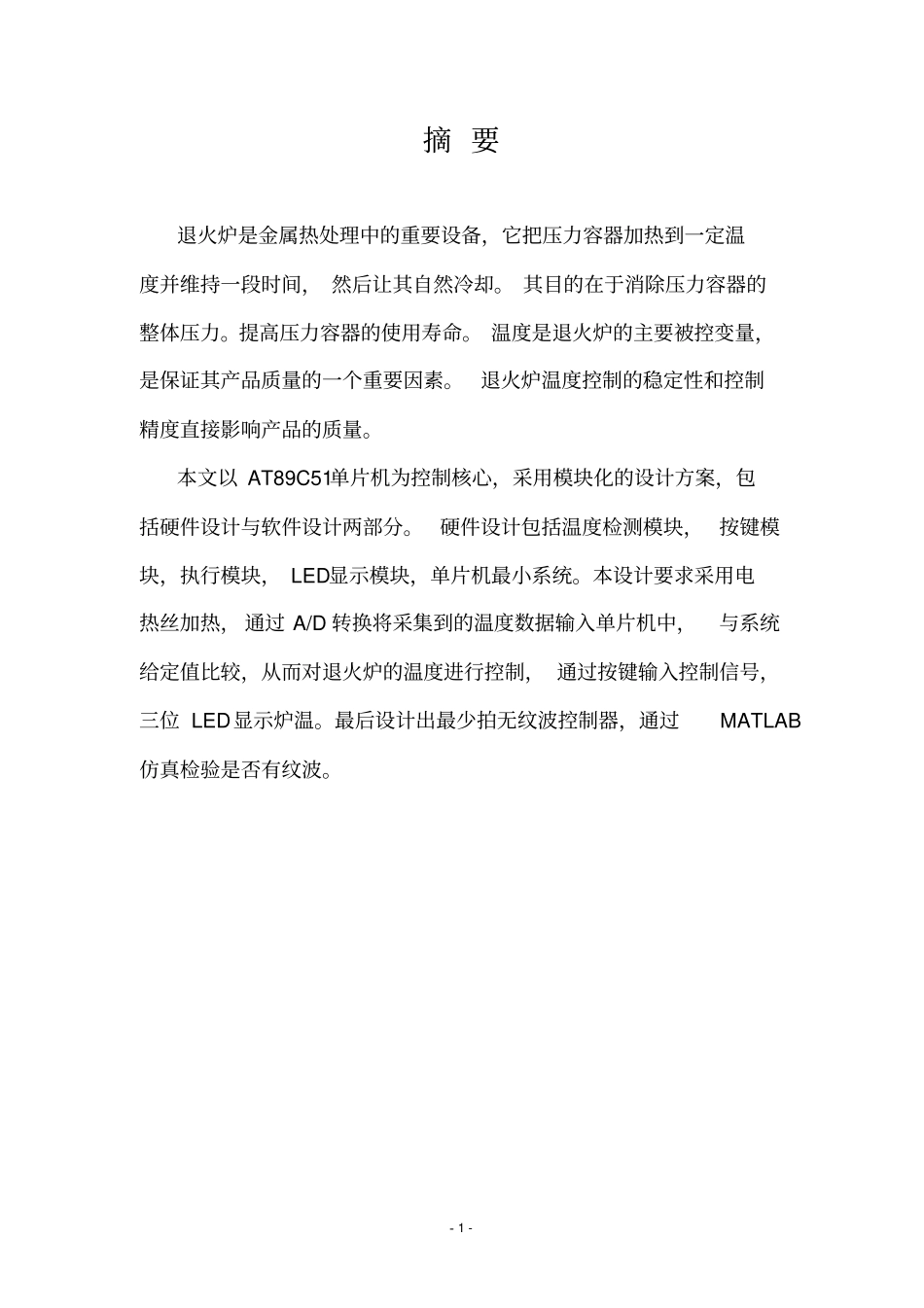

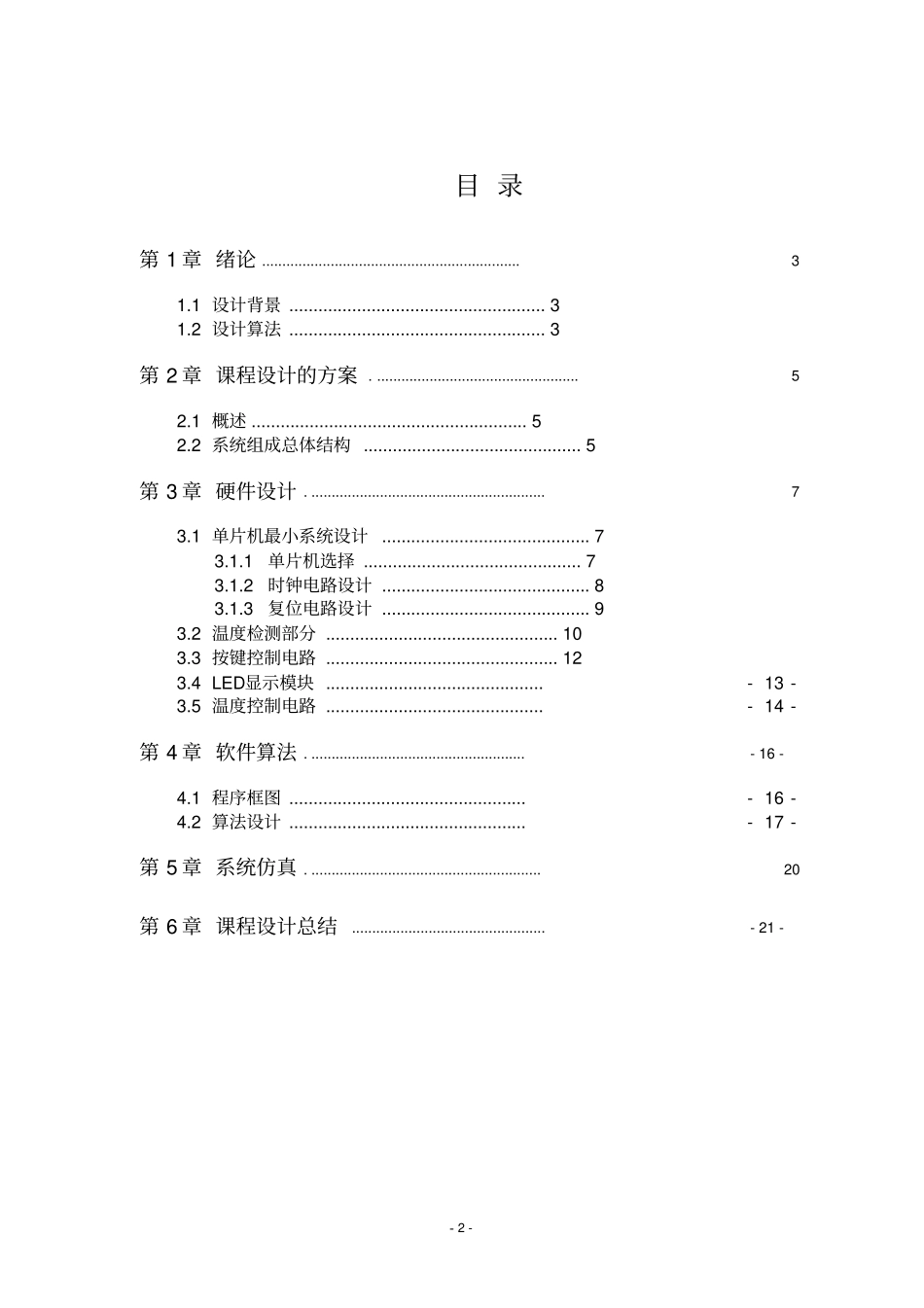

课程设计设计题目：退火炉温度控制系统学院：专业：班级：姓名：学号：指导老师：日期：-1-摘要退火炉是金属热处理中的重要设备，它把压力容器加热到一定温度并维持一段时间，然后让其自然冷却。其目的在于消除压力容器的整体压力。提高压力容器的使用寿命。温度是退火炉的主要被控变量，是保证其产品质量的一个重要因素。退火炉温度控制的稳定性和控制精度直接影响产品的质量。本文以AT89C51单片机为控制核心，采用模块化的设计方案，包括硬件设计与软件设计两部分。硬件设计包括温度检测模块，按键模块，执行模块，LED显示模块，单片机最小系统。本设计要求采用电热丝加热，通过A/D转换将采集到的温度数据输入单片机中，与系统给定值比较，从而对退火炉的温度进行控制，通过按键输入控制信号，三位LED显示炉温。最后设计出最少拍无纹波控制器，通过MATLAB仿真检验是否有纹波。-2-目录第1章绪论................................................................31.1设计背景.....................................................31.2设计算法.....................................................3第2章课程设计的方案...................................................52.1概述.........................................................52.2系统组成总体结构.............................................5第3章硬件设计...........................................................73.1单片机最小系统设计...........................................73.1.1单片机选择.............................................73.1.2时钟电路设计...........................................83.1.3复位电路设计...........................................93.2温度检测部分................................................103.3按键控制电路................................................123.4LED显示模块.............................................-13-3.5温度控制电路.............................................-14-第4章软件算法......................................................-16-4.1程序框图.................................................-16-4.2算法设计.................................................-17-第5章系统仿真..........................................................20第6章课程设计总结................................................-21--3-第1章绪论1.1设计背景退火炉是冶金和机械行业常用的热处理工业设备。一般说来，退货处理工艺师冶金和机械产品的最后处理工序，它的处理效果将直接影响产品的质量。因此，对退火炉的基本要求就是根据退火处理工艺曲线，提供准确的升温，保温及降温操作，同时保证颅内各处的温度均匀。在目前实际生产中，退火炉的种类很多，按燃料分有燃油炉、燃气炉、电炉等。电炉按台数计算占80%，燃油炉和燃气炉占20%。退火是金属热处理中的重要工序，它是将金属缓慢加热到一定温度，保持足够时间，然后以适宜速度冷却（通常是缓慢冷却，有时是控制冷却）的一种金属热处理工艺。目的是使经过铸造、锻轧、焊接或切削加工的材料或工件软化，改善其塑性和韧性，使其化学成分均匀化，并去除其参与应力，或得到预期的物理性能。温度控制是热处理质量控制的重要技术措施，是退火控制的核心。智能温控将大大提高热处理质量，消除认为的不稳定因素，提高温度控制的精确程度，满足特殊材料的热处理要求。同时，退火炉采用自动化技术控制温度，对保护生态环境方面也具有重要意义。退火炉的炉温动态特性直接影响产品的质量，生产过程中对钢材的温升曲线有较高的要求，温度过低，达不到退火的预期目的；温度过高将导致过热，甚至过烧。通过对退火炉中生产过程的优化控制和自动工艺管理控制，不但可以缩短生产周期，提高产量和质量，还可以减少人为因素造成的废品率。热处理后产生的废气对自然环境的污染很大，退火炉的燃料如果是欠氧燃烧，燃料燃烧不充分，则会产生大量黑烟，而过氧燃烧又会产生氮...
