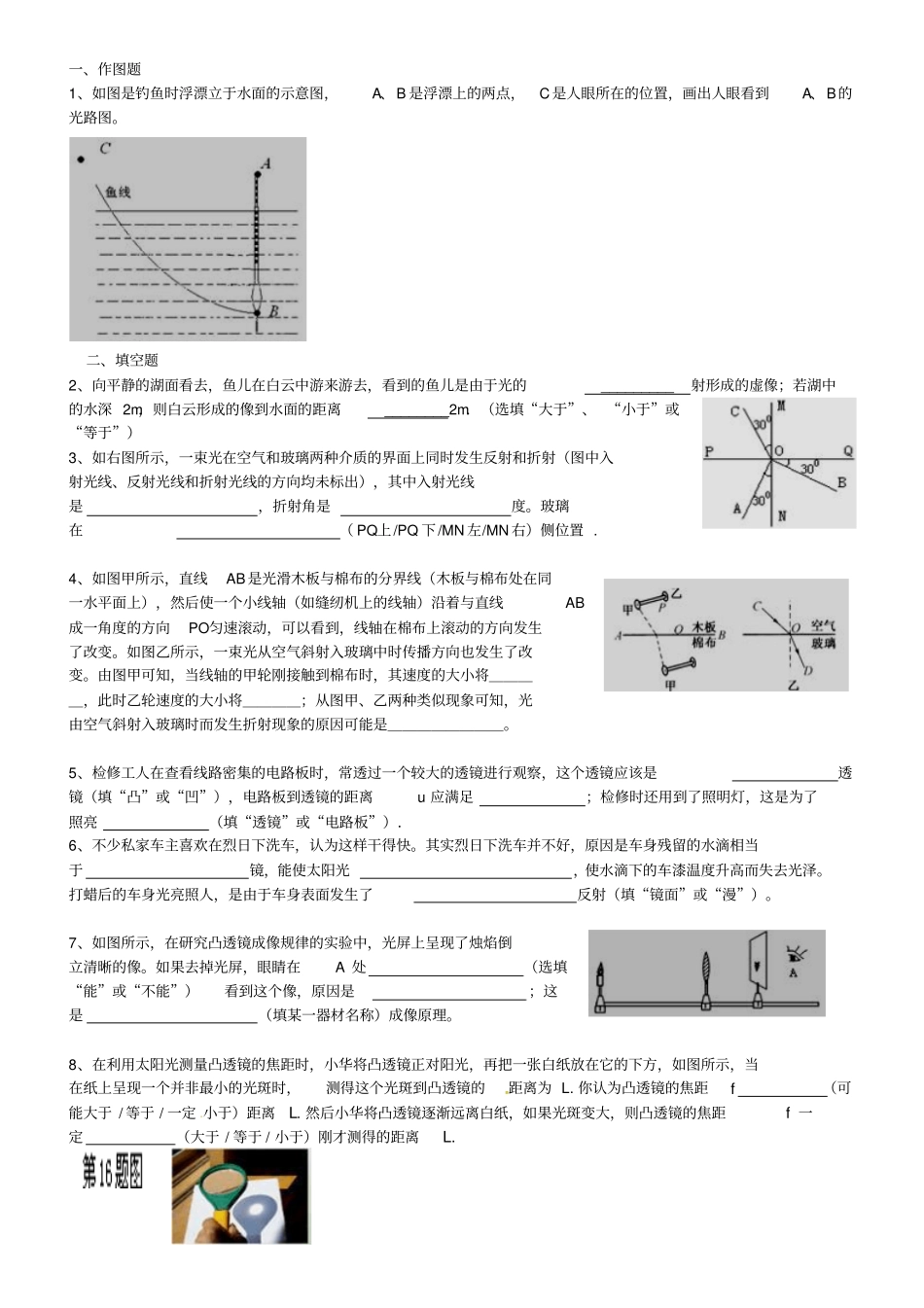

一、作图题1、如图是钓鱼时浮漂立于水面的示意图，A、B是浮漂上的两点，C是人眼所在的位置，画出人眼看到A、B的光路图
二、填空题2、向平静的湖面看去，鱼儿在白云中游来游去，看到的鱼儿是由于光的_________射形成的虚像；若湖中的水深2m，则白云形成的像到水面的距离________2m．（选填“大于”、“小于”或“等于”）3、如右图所示，一束光在空气和玻璃两种介质的界面上同时发生反射和折射（图中入射光线、反射光线和折射光线的方向均未标出），其中入射光线是，折射角是度
玻璃在（PQ上/PQ下/MN左/MN右）侧位置
4、如图甲所示，直线AB是光滑木板与棉布的分界线（木板与棉布处在同一水平面上），然后使一个小线轴（如缝纫机上的线轴）沿着与直线AB成一角度的方向PO匀速滚动，可以看到，线轴在棉布上滚动的方向发生了改变
如图乙所示，一束光从空气斜射入玻璃中时传播方向也发生了改变
由图甲可知，当线轴的甲轮刚接触到棉布时，其速度的大小将＿＿＿＿，此时乙轮速度的大小将＿＿＿＿；从图甲、乙两种类似现象可知，光由空气斜射入玻璃时而发生折射现象的原因可能是＿＿＿＿＿＿＿＿
5、检修工人在查看线路密集的电路板时，常透过一个较大的透镜进行观察，这个透镜应该是透镜（填“凸”或“凹”），电路板到透镜的距离u应满足；检修时还用到了照明灯，这是为了照亮（填“透镜”或“电路板”）．6、不少私家车主喜欢在烈日下洗车，认为这样干得快
其实烈日下洗车并不好，原因是车身残留的水滴相当于镜，能使太阳光，使水滴下的车漆温度升高而失去光泽
打蜡后的车身光亮照人，是由于车身表面发生了反射（填“镜面”或“漫”）
7、如图所示，在研究凸透镜成像规律的实验中，光屏上呈现了烛焰倒立清晰的像
如果去掉光屏，眼睛在A处（选填“能”或“不能”）看到这个像，原因是；这是（填某一器材名称）成像原理
8、在利用太阳光测量凸透镜的焦距时，小华
