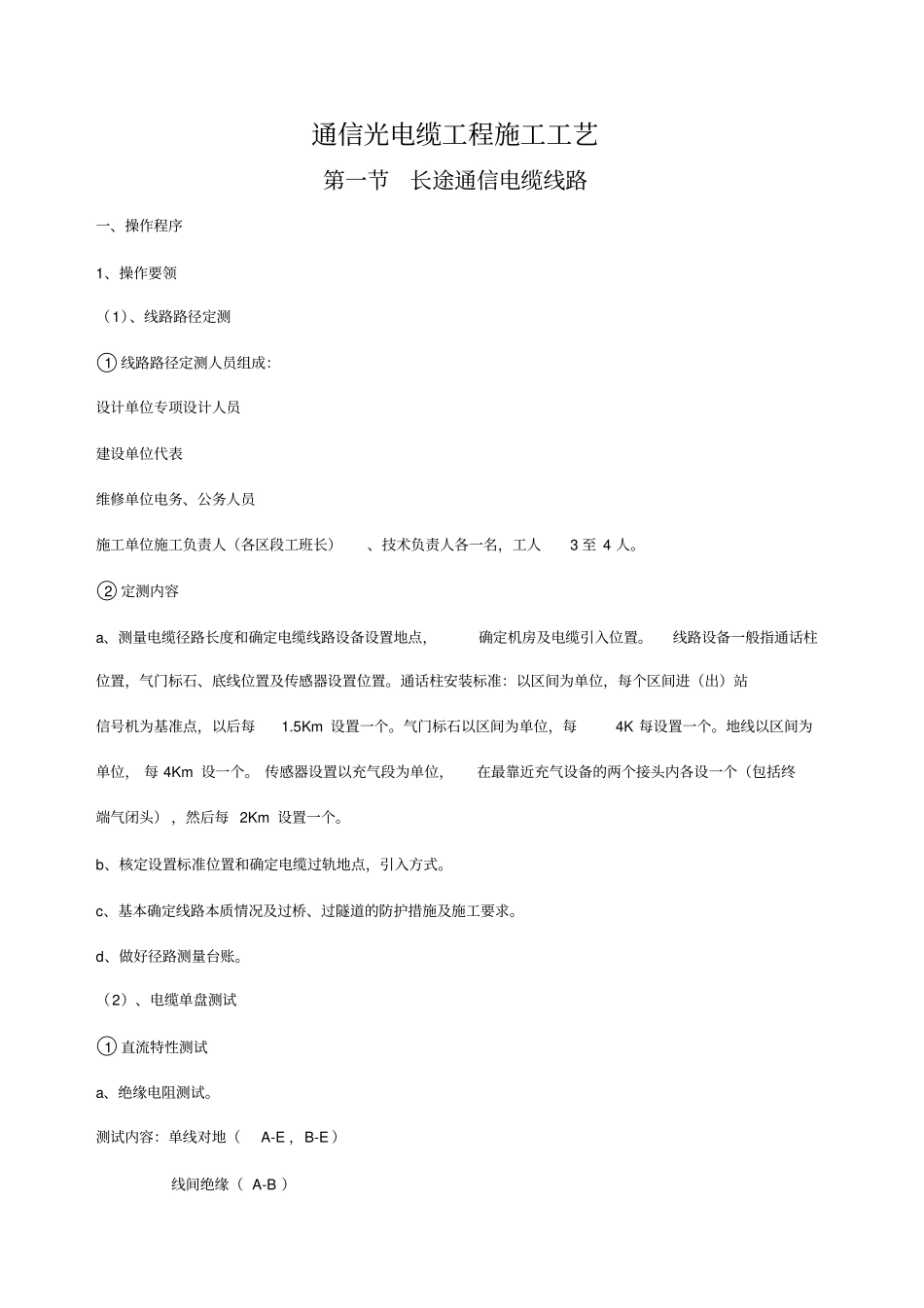

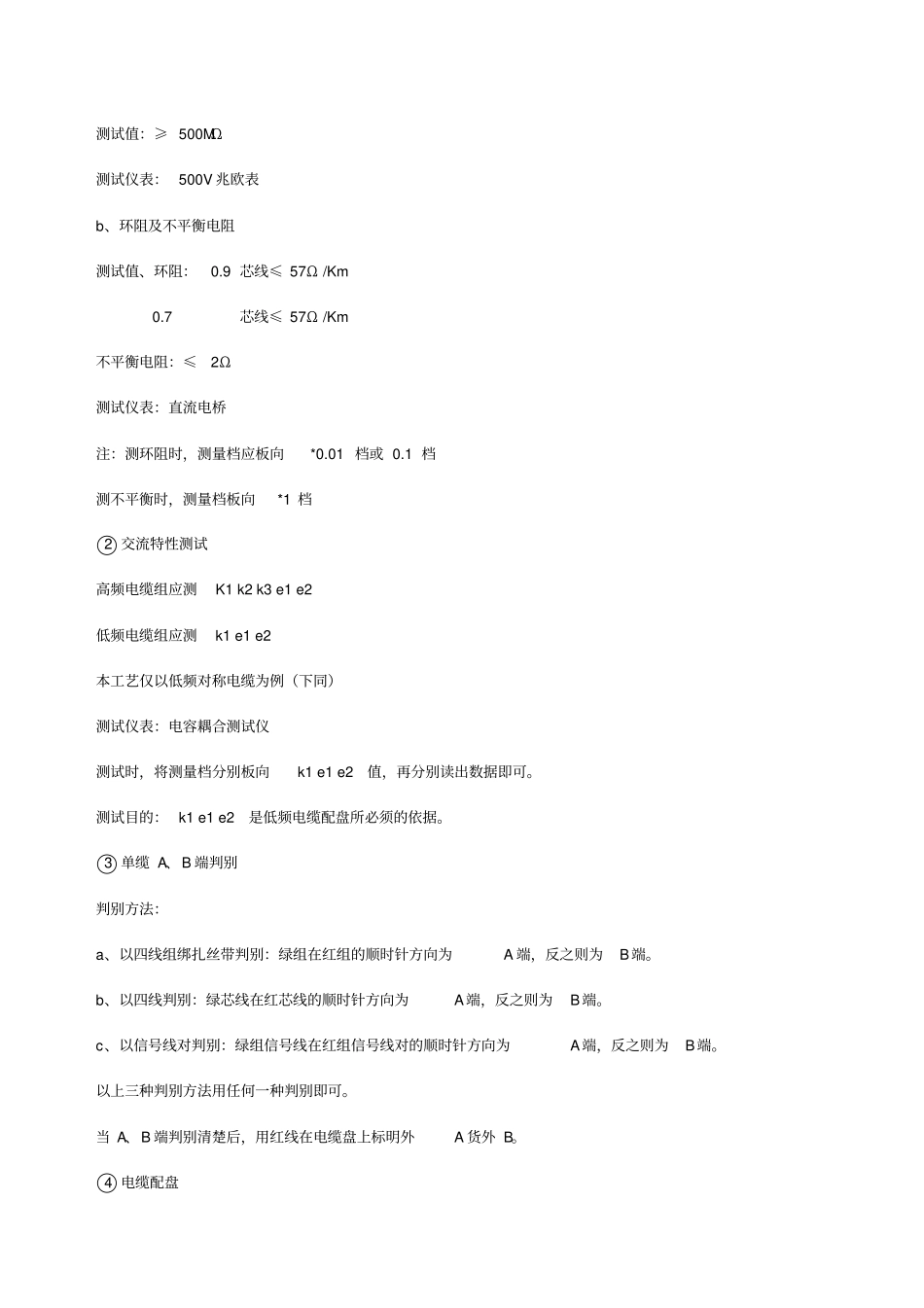

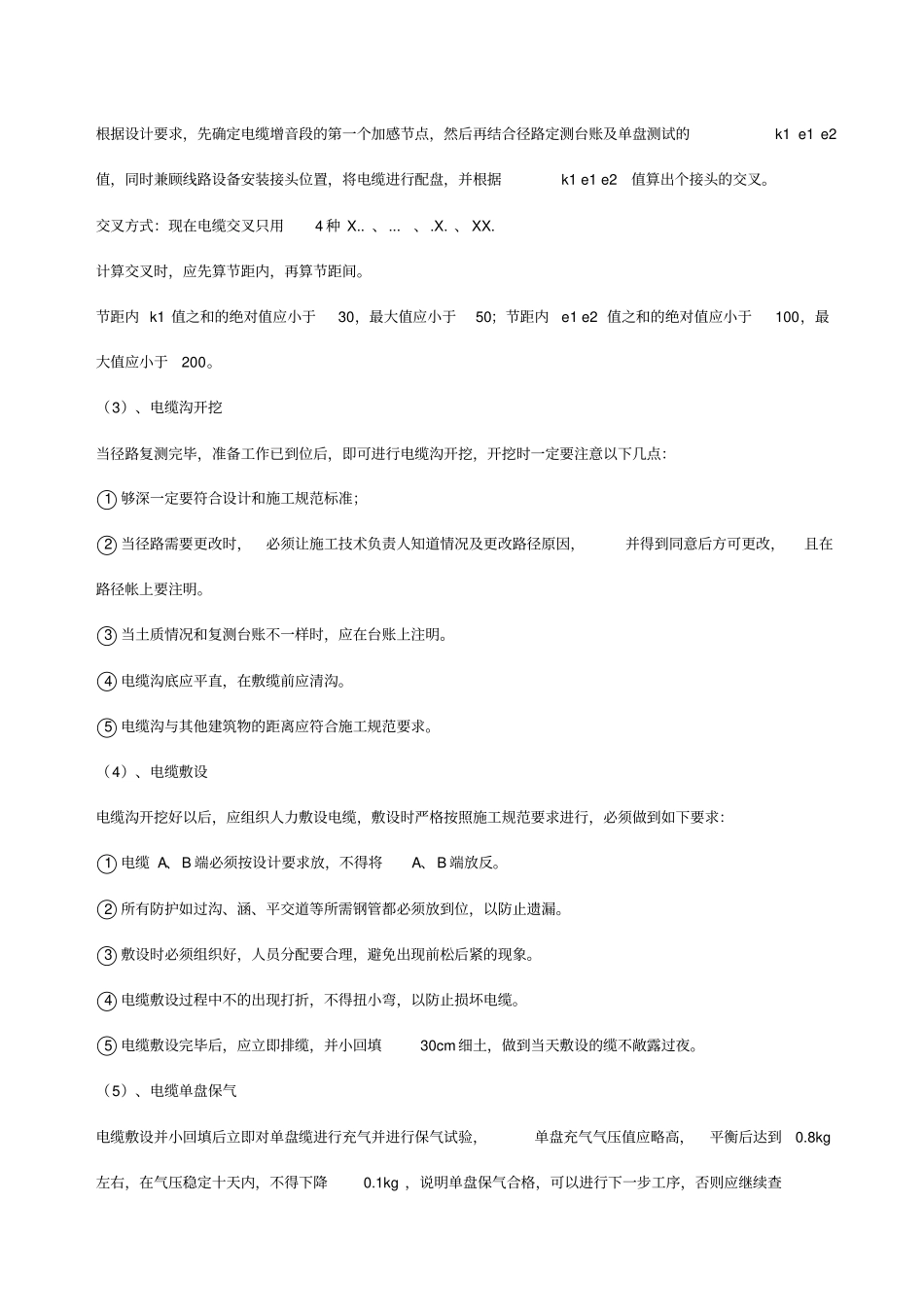

通信光电缆工程施工工艺第一节长途通信电缆线路一、操作程序1、操作要领（1）、线路路径定测○1线路路径定测人员组成：设计单位专项设计人员建设单位代表维修单位电务、公务人员施工单位施工负责人（各区段工班长）、技术负责人各一名，工人3至4人。○2定测内容a、测量电缆径路长度和确定电缆线路设备设置地点，确定机房及电缆引入位置。线路设备一般指通话柱位置，气门标石、底线位置及传感器设置位置。通话柱安装标准：以区间为单位，每个区间进（出）站信号机为基准点，以后每1.5Km设置一个。气门标石以区间为单位，每4K每设置一个。地线以区间为单位，每4Km设一个。传感器设置以充气段为单位，在最靠近充气设备的两个接头内各设一个（包括终端气闭头），然后每2Km设置一个。b、核定设置标准位置和确定电缆过轨地点，引入方式。c、基本确定线路本质情况及过桥、过隧道的防护措施及施工要求。d、做好径路测量台账。（2）、电缆单盘测试○1直流特性测试a、绝缘电阻测试。测试内容：单线对地（A-E，B-E）线间绝缘（A-B）测试值：≥500MΩ测试仪表：500V兆欧表b、环阻及不平衡电阻测试值、环阻：0.9芯线≤57Ω/Km0.7芯线≤57Ω/Km不平衡电阻：≤2Ω测试仪表：直流电桥注：测环阻时，测量档应板向*0.01档或0.1档测不平衡时，测量档板向*1档○2交流特性测试高频电缆组应测K1k2k3e1e2低频电缆组应测k1e1e2本工艺仅以低频对称电缆为例（下同）测试仪表：电容耦合测试仪测试时，将测量档分别板向k1e1e2值，再分别读出数据即可。测试目的：k1e1e2是低频电缆配盘所必须的依据。○3单缆A、B端判别判别方法：a、以四线组绑扎丝带判别：绿组在红组的顺时针方向为A端，反之则为B端。b、以四线判别：绿芯线在红芯线的顺时针方向为A端，反之则为B端。c、以信号线对判别：绿组信号线在红组信号线对的顺时针方向为A端，反之则为B端。以上三种判别方法用任何一种判别即可。当A、B端判别清楚后，用红线在电缆盘上标明外A货外B。○4电缆配盘根据设计要求，先确定电缆增音段的第一个加感节点，然后再结合径路定测台账及单盘测试的k1e1e2值，同时兼顾线路设备安装接头位置，将电缆进行配盘，并根据k1e1e2值算出个接头的交叉。交叉方式：现在电缆交叉只用4种X..、...、.X.、XX.计算交叉时，应先算节距内，再算节距间。节距内k1值之和的绝对值应小于30，最大值应小于50；节距内e1e2值之和的绝对值应小于100，最大值应小于200。（3）、电缆沟开挖当径路复测完毕，准备工作已到位后，即可进行电缆沟开挖，开挖时一定要注意以下几点：○1够深一定要符合设计和施工规范标准；○2当径路需要更改时，必须让施工技术负责人知道情况及更改路径原因，并得到同意后方可更改，且在路径帐上要注明。○3当土质情况和复测台账不一样时，应在台账上注明。○4电缆沟底应平直，在敷缆前应清沟。○5电缆沟与其他建筑物的距离应符合施工规范要求。（4）、电缆敷设电缆沟开挖好以后，应组织人力敷设电缆，敷设时严格按照施工规范要求进行，必须做到如下要求：○1电缆A、B端必须按设计要求放，不得将A、B端放反。○2所有防护如过沟、涵、平交道等所需钢管都必须放到位，以防止遗漏。○3敷设时必须组织好，人员分配要合理，避免出现前松后紧的现象。○4电缆敷设过程中不的出现打折，不得扭小弯，以防止损坏电缆。○5电缆敷设完毕后，应立即排缆，并小回填30cm细土，做到当天敷设的缆不敞露过夜。（5）、电缆单盘保气电缆敷设并小回填后立即对单盘缆进行充气并进行保气试验，单盘充气气压值应略高，平衡后达到0.8kg左右，在气压稳定十天内，不得下降0.1kg，说明单盘保气合格，可以进行下一步工序，否则应继续查气，直到合格为止。（6）、电缆沟回填气压单盘保气合格后，就可以进行电缆沟回填，回填时应注意：○1回填时应填满整平，并将多余沟土填沟上。沟的下部不得掺入杂草，树叶等易腐蚀的物质，也不得回填大石块或硬土块、冻土块。○2电缆沟通过护坡、梯田、铁路路肩、缓坡、公路、大车道、河渠、堤岸鼠害或路基下附近地段，以及设计规定的其他地段，应分层夯实，并恢复原状，但夯实不得损伤电缆。○3回填时应清理开挖电缆沟对...
