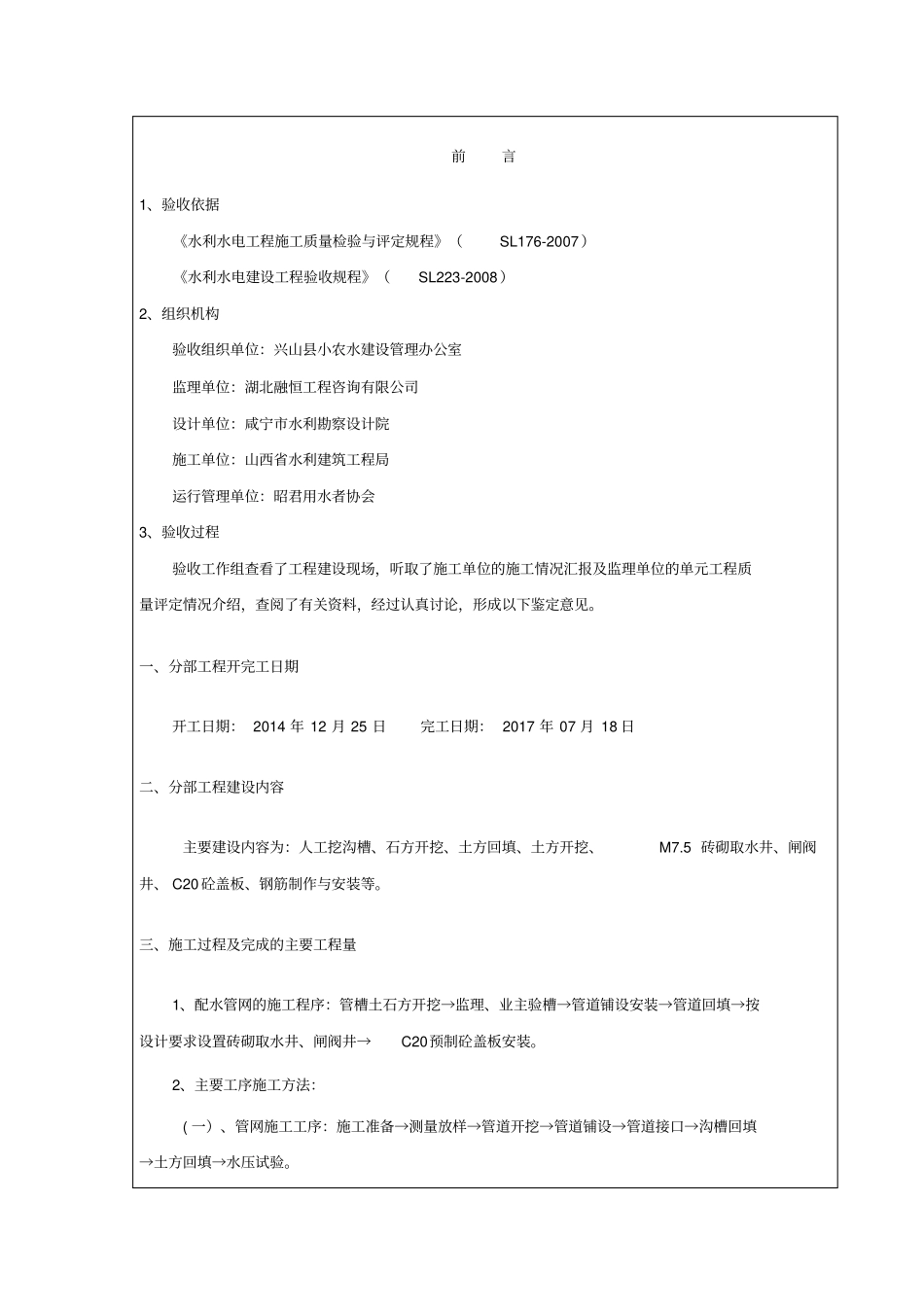

编号：XSXNS-2014-SG-02兴山县2014年度小农水建设项目工程配水管网分部工程验收鉴定书单位工程名称：兴山县2014年小农水项目2标段配水管网分部工程验收工作组2015年9月10日前言1、验收依据《水利水电工程施工质量检验与评定规程》（SL176-2007）《水利水电建设工程验收规程》（SL223-2008）2、组织机构验收组织单位：兴山县小农水建设管理办公室监理单位：湖北融恒工程咨询有限公司设计单位：咸宁市水利勘察设计院施工单位：山西省水利建筑工程局运行管理单位：昭君用水者协会3、验收过程验收工作组查看了工程建设现场，听取了施工单位的施工情况汇报及监理单位的单元工程质量评定情况介绍，查阅了有关资料，经过认真讨论，形成以下鉴定意见。一、分部工程开完工日期开工日期：2014年12月25日完工日期：2017年07月18日二、分部工程建设内容主要建设内容为：人工挖沟槽、石方开挖、土方回填、土方开挖、M7.5砖砌取水井、闸阀井、C20砼盖板、钢筋制作与安装等。三、施工过程及完成的主要工程量1、配水管网的施工程序：管槽土石方开挖→监理、业主验槽→管道铺设安装→管道回填→按设计要求设置砖砌取水井、闸阀井→C20预制砼盖板安装。2、主要工序施工方法：(一）、管网施工工序：施工准备→测量放样→管道开挖→管道铺设→管道接口→沟槽回填→土方回填→水压试验。（二）管道安装及敷设管道安装可以采用橡胶圈接口、粘接接口，管道的一般铺设过程是：管材放入沟槽→接口部分回填→试压→全部回填。在条件许可时，可将2-3根管在沟槽上接好，平稳放入沟槽内。管材在吊运及放入沟内时，应采用可靠的软带吊具，平稳下沟，不得与沟壁或沟底激烈碰撞。（三）阀门安装（1）、阀门安装前，应核实其型号、规格与设计要求是否相符。（2）、根据阀门型号和出厂说明书，检查是否可以在所要求的条件下使用，并且按设计和规范规定进行试压，检查填料及压盖螺栓。必须留有足够的节余量；检查阀门手轮转动是否灵活，有无卡涩现象。（3）、为保证阀门两端法兰的平行度和同心度，管道在安装时应整管安装，安装阀门时，根据所需尺寸再截取相应管长。（4）、法兰安装时，必须保证法兰密封面垂直于管轴线，且两法兰之间互相平行。法兰焊接完毕后，经检查焊缝合格后，装入阀门及水表，穿上紧固螺栓，塞入密封胶垫，用专用扳手紧固连接螺栓。（5）、尤其注意阀门底部的连接螺栓，因为底部空间小操作困难，很容易出现螺栓松动，影响水压试验，出现漏水。故必须仔细检查螺栓是否己紧固到一定程度。（四）、给水栓的安装（1）、给水栓应结构合理，坚固耐用，密封性能好，操作方便且水流阻力小，有足够的过流能力。（2）、给水栓应有密封水压值和局部水头损失资料且有出厂合格证。（3）、给水栓的安全保护装置应结构合理、运转灵活，牢固耐用。（4）、给水栓支架要牢固可靠，给水栓安装高度要一致。（五）、管道试压管道安装敷设后及时进行试验，根据本工程管道试压的工作压力。试验压力为工作压力加0.4Mpa，管道试压前先开启排气阀及其他排气设备，从下游缓慢灌水，水泵满后，当排气阀出现水柱时，关闭排气阀，开启试压泵将管道内压力开至0.2Mpa，让管道在此压力下充分浸泡24小时，48小时后将压力升至试验压力，关闭进水阀门，10分钟后查看跌压情况。试验前，要检查试压设备、压力表、连接管及管件、排气管及排水管，以保证系统的严密性和排尽管道内空气。埋地管道在管道合格后，管两侧及其上部回填土不小于50CM(要分层夯实)，后进行试验。管道试验的长度不超过1000M，过河渠管要单独进行。管道内充满水后经过24小时，方可进行试验。（六）、管沟回填在水压试验前除接口外，管道两侧和管道顶以上回填高度不小于50CM，待水压合格后，再回填其余部分。在槽底至管顶以上50CM内，不得回填淤泥、有机物、冻土及大于50MM的砖、石等硬块，回填时，槽内不得有积水。填土至管顶以上时，要检查管道变形与支撑情况，无问题则继续回填，否则采取措施处理后再回填。认真做好回填土的密实度检测工作，只有当上一层回填土检测合格后方可进行下一层土的回填。填方全部完成后，表面应进行拉线找平，凡超过标准高程的地方，及时...
