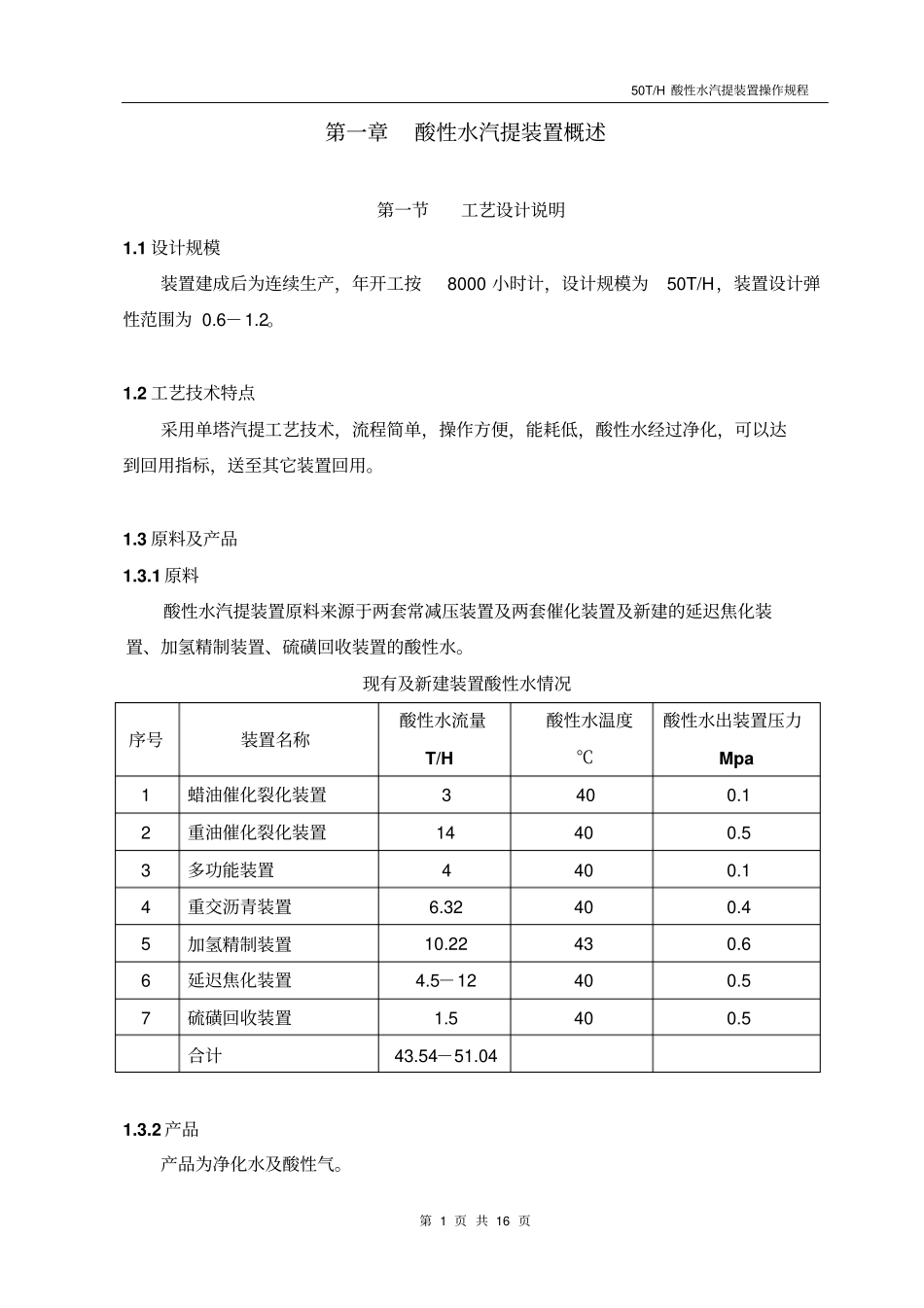

50T/H酸性水汽提装置操作规程第1页共16页第一章酸性水汽提装置概述第一节工艺设计说明1.1设计规模装置建成后为连续生产，年开工按8000小时计，设计规模为50T/H，装置设计弹性范围为0.6－1.2。1.2工艺技术特点采用单塔汽提工艺技术，流程简单，操作方便，能耗低，酸性水经过净化，可以达到回用指标，送至其它装置回用。1.3原料及产品1.3.1原料酸性水汽提装置原料来源于两套常减压装置及两套催化装置及新建的延迟焦化装置、加氢精制装置、硫磺回收装置的酸性水。现有及新建装置酸性水情况序号装置名称酸性水流量T/H酸性水温度℃酸性水出装置压力Mpa1蜡油催化裂化装置3400.12重油催化裂化装置14400.53多功能装置4400.14重交沥青装置6.32400.45加氢精制装置10.22430.66延迟焦化装置4.5－12400.57硫磺回收装置1.5400.5合计43.54－51.041.3.2产品产品为净化水及酸性气。50T/H酸性水汽提装置操作规程第2页共16页产品质量控制指标名称质量指标去向净化水含S≤30mg/LNH3-N≤80mg/L1.管道输送至厂内部分装置回用2.管道输送至污水处理场深度净化酸性气H2S：60.18%(V)NH3：13.64%(V)H2O：26.18%(V)管道输送至硫磺回收装置或焚烧1.4装置主要操作条件酸性水汽提塔（C-2511）：参数名称控制指标酸性水进汽提塔温度95℃汽提塔顶温度116℃汽提塔顶压力0.15Mpa汽提塔底温度130℃汽提塔回流温度85℃净化水出装置温度50℃净化水出装置压力0.6Mpa酸性气出装置温度85℃酸性气出装置压力0.1Mpa1.5装置物料平衡项目名称Wt％Kg/H104T/a进料酸性水进装置1005000040合计1005000040出料净化水出装置98.8149404.7739.524酸性气出装置1.19595.230.476合计100500004050T/H酸性水汽提装置操作规程第3页共16页1.6装置消耗1.6.1装置给水水量序号使用地点循环冷水T/H新鲜水T/H1净化水冷却器（E-2513）1502装置生活用水～0.5（间断）3装置开停工用水～2.0（间断）合计150～2.5（间断）1.6.2装置排水水量序号使用地点循环热水T/H含油污水T/H生产污水T/H1净化水冷却器（E-2513）1502装置含油污水（地面冲洗）1.0（间断）3装置停工污水～4（间断）合计1501.0（间断）4（间断）1.6.3蒸汽耗量及回收冷凝水量序号设备名称蒸汽耗量（T/H）1.0Mpa凝结水（T/H）1汽提塔底重沸器（E-2511）7.52设备及管线伴热～1～13消防用汽～1（间断）4开停工用汽～2（间断）合计8.53.0（间断）8.51.6.4净化空气耗量序号用气点用量Nm3/H备注正常量最大量1仪表用净化风305050T/H酸性水汽提装置操作规程第4页共16页1.6.5氮气耗量序号用气点正常量Nm3/H最大量Nm3/H备注1装置吹扫用气03检修时使用2原料水罐（D-2512/1,2）氮封1.32.61.6.6装置能耗及能耗指标序号名称年消耗量能耗系数能耗×104MJ单位数量单位系数1循环冷水104T120MJ/T4.19502.82电104Kwh81.2MJ/Kwh11.84961.40831.0Mpa蒸汽104T6.8MJ/T318221637.64凝结水104T-6.8MJ/T152.8-1039.045净化风104Nm324MJ/Nm31.5938.166氮气104Nm362.4MJ/Nm36.28391.872合计22492.8全年能耗：22492.8×104MJ全年酸性水处理量：40×104T单位计算能耗：562.32MJ/T酸性水1.6.7汽提装置主要生产控制分析项目表编号采样位置介质名称分析内容分析方法分析频次1酸性水进装置酸性水硫化物、氨氮COD、油含量化学法2次/周2D-2512/1,2出口酸性水油含量化学法1次/周3D-2517出口酸性气H2S、NH3、H2O气相色谱电量待定4P-2514出口净化水硫化物、氨氮化学法1次/8hCOD、油含量化学法1次/24h酸性气待硫磺装置建成后再分析。50T/H酸性水汽提装置操作规程第5页共16页第二节酸性水汽提工艺原理及流程简述2.1工艺原理在炼油厂一、二次加工过程中，原料中的含硫、含氮化合物由于受热分解，生成一定的氨和硫化氢及其它物质，污染油品并产生含硫含氮污水，直接排放将会造成严重污染，因此需对此污水进行处理，并回收硫和氨。含硫含氮污水在进入污水处理场之前，需对其中的硫和氮化物含量严格控制，否则将对污水处理场的微生物系统造成冲击，使污水场处理水排放不达标，造成环境污染，影响企业的经济效益和社会效益。因此含硫含氮污水需经汽提处理，使污水中的NH3-N<80ppm，硫化氢<30ppm才能进入污水场进行下一步的处理。酸性水汽提装...
