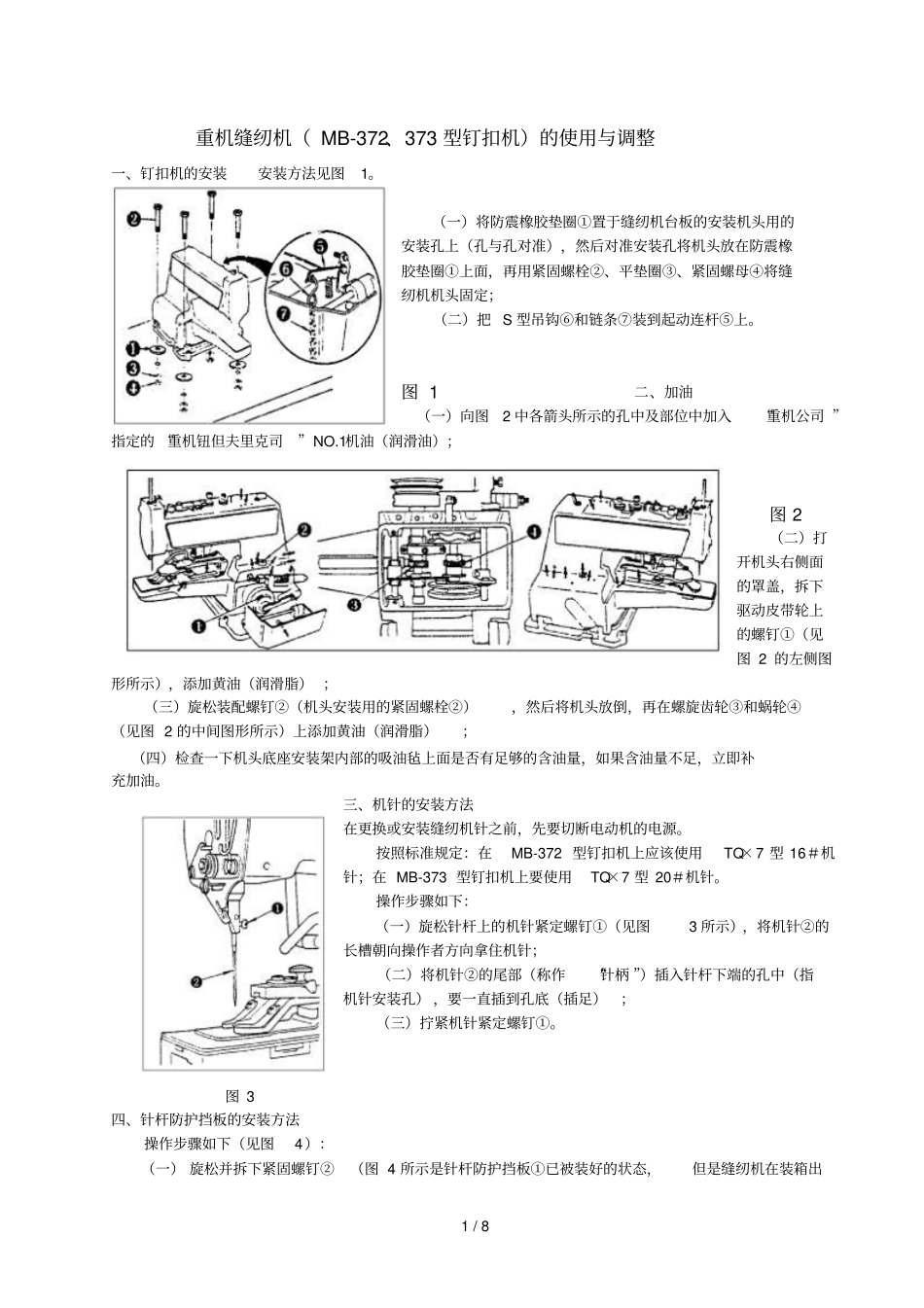

1/8重机缝纫机（MB-372、373型钉扣机）的使用与调整一、钉扣机的安装安装方法见图1。（一）将防震橡胶垫圈①置于缝纫机台板的安装机头用的安装孔上（孔与孔对准），然后对准安装孔将机头放在防震橡胶垫圈①上面，再用紧固螺栓②、平垫圈③、紧固螺母④将缝纫机机头固定；（二）把S型吊钩⑥和链条⑦装到起动连杆⑤上。图1二、加油（一）向图2中各箭头所示的孔中及部位中加入“重机公司”指定的“重机钮但夫里克司”NO.1机油（润滑油）；图2（二）打开机头右侧面的罩盖，拆下驱动皮带轮上的螺钉①（见图2的左侧图形所示），添加黄油（润滑脂）；（三）旋松装配螺钉②（机头安装用的紧固螺栓②），然后将机头放倒，再在螺旋齿轮③和蜗轮④（见图2的中间图形所示）上添加黄油（润滑脂）；（四）检查一下机头底座安装架内部的吸油毡上面是否有足够的含油量，如果含油量不足，立即补充加油。三、机针的安装方法在更换或安装缝纫机针之前，先要切断电动机的电源。按照标准规定：在MB-372型钉扣机上应该使用TQ×7型16＃机针；在MB-373型钉扣机上要使用TQ×7型20＃机针。操作步骤如下：（一）旋松针杆上的机针紧定螺钉①（见图3所示），将机针②的长槽朝向操作者方向拿住机针；（二）将机针②的尾部（称作“针柄”）插入针杆下端的孔中（指机针安装孔），要一直插到孔底（插足）；（三）拧紧机针紧定螺钉①。图3四、针杆防护挡板的安装方法操作步骤如下（见图4）：（一）旋松并拆下紧固螺钉②（图4所示是针杆防护挡板①已被装好的状态，但是缝纫机在装箱出2/8厂时该防护挡板①是被拆下的）；（二）将针杆防护挡板①安装在第二过线杆的下面；（三）用紧固螺钉②将针杆防护挡板①固定。注意：当装有拔线器磁铁时，应该将针杆防护挡板安装在拨线器磁铁的安装架的上面。图4五、钮扣盘的安装方法说明：如同针杆防护挡板一样，在缝纫机刚拆箱取出时，钮扣盘也未装好。将钮扣盘①的支架销插入机头底座安装架前部右侧的孔内（见图5所示），然后拧紧紧定螺钉②予以固定。如果觉得安装在机头底座的右侧对于抓取钮扣不方便，那么可以重新装到机头底座安装架前部左侧的孔中。图5六、穿线方法应该按照图6所示的顺序依次穿线。来自线架（或线团）的缝线首先穿入图6右上方所示的过线架①内，然后依次穿入②、③、④⋯⋯一直穿到机针18。请注意：在把线头穿入机针孔时，应该将线头从操作者所在方位一侧朝机针孔的后方穿去，切勿穿错方向（即从机针的长槽一侧穿向短槽一侧），以免缝线在缝制过程中被轧断；然后一边按下线钳松线杆螺母A，一边用镊子钳将线头拉出针孔大约60～70mm即可。图6七、缝线张力调节器（俗称“夹线器”）位于缝纫机机头顶部的缝线张力调节器，也叫“夹线器”共有两个（见图7所示）。第一缝线张力调节器的夹线螺母①是调节钮扣的缝钉强度用的，其张力比第一缝线张力调节器的夹线螺母①强，其张力大小按所用的线、缝料性质以及钮扣厚度等要素而定。上述两个缝线张力调节器的调节方法是：若将夹线螺母朝顺时针方向旋转，则钉扣线的张力趋强；反之，若朝逆时针方向旋转，缝线张力就变弱。图7图3/88八、拉线钩的调节调节要领是：从左侧面板的孔中伸入螺丝刀（又叫“起子”），旋松紧固螺钉②（见图8所示），然后将拉线钩摆动挡块（限位块）③朝左右方向移动，即可进行拉线钩的调节。当钉扣作业完成时（指缝钉一个钮扣时），若发现线头从钮扣的穿线小孔中出来，这是不正常（指质量不合格）的，应该对拉线钩进行调节。如果缝线的端头从图8的下部的A框中箭头所指的小孔中出来，就将拉线钩摆动挡块③向左方移动；如果缝线的端头从B框中箭头所指的小孔中出来，就将拉线钩摆动挡块③向右方移动，一直调节到线头露不出为止。九、机针与弯针的相位关系（一）机针与弯针的相位关系要求与下述状态完全一致，其调节要领如下（见图9）：使缝纫机踏板处于完全被踏下的状态，此时用手转动驱动皮带轮，使其朝正常的回转方向旋转，然后旋紧夹紧螺母①（见图9中最左侧的图形）。（二）确定针杆高度的要领。当使用TQ×1型机针时，以针杆上方的两条刻线作为调节的定位线（称作“甲组定位线”）；当使用TQ×7型机...
