钢便桥施工方案54米三跨讲解VIP免费

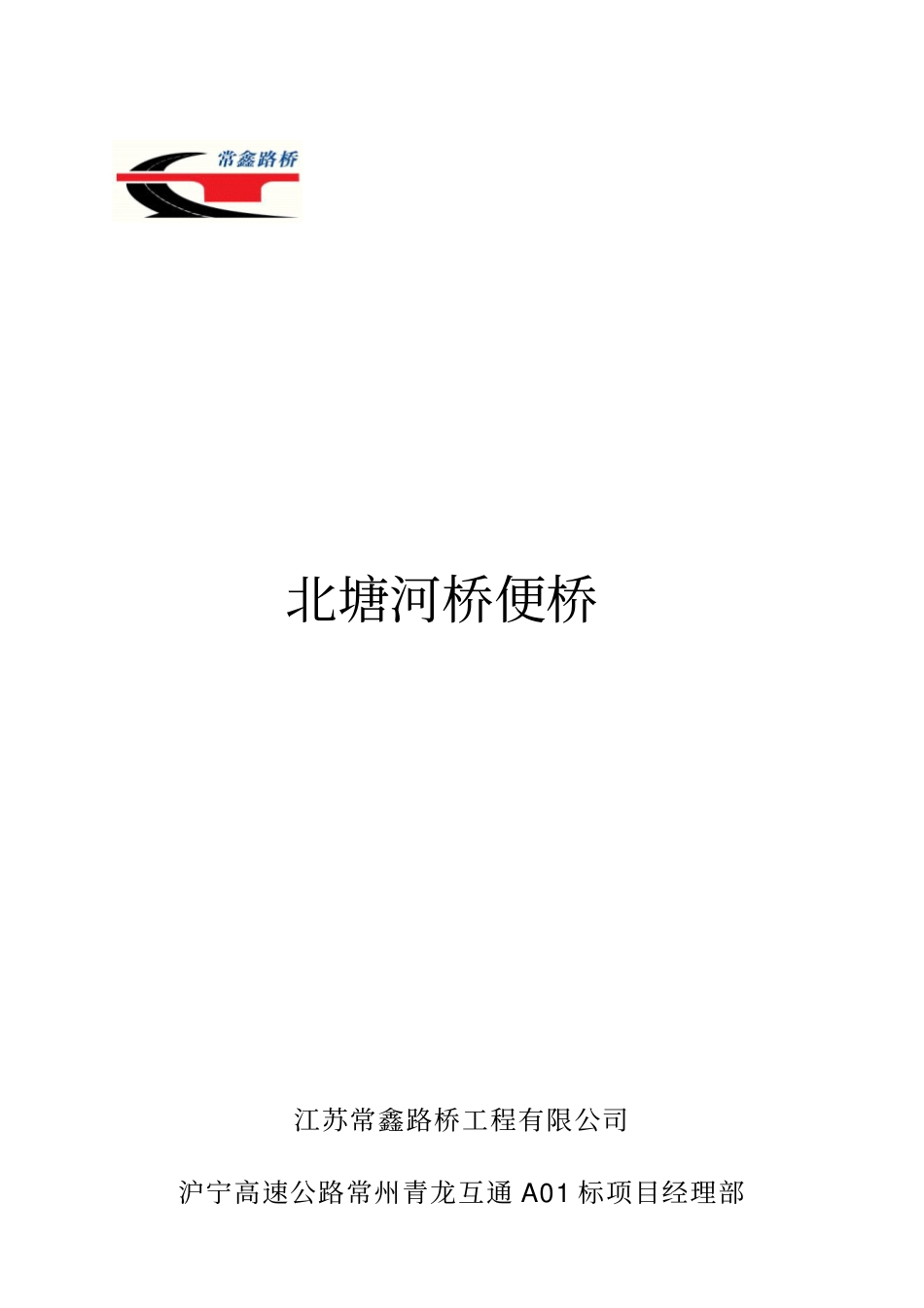

钢便桥施工方案54米三跨讲解_第1页
1/15

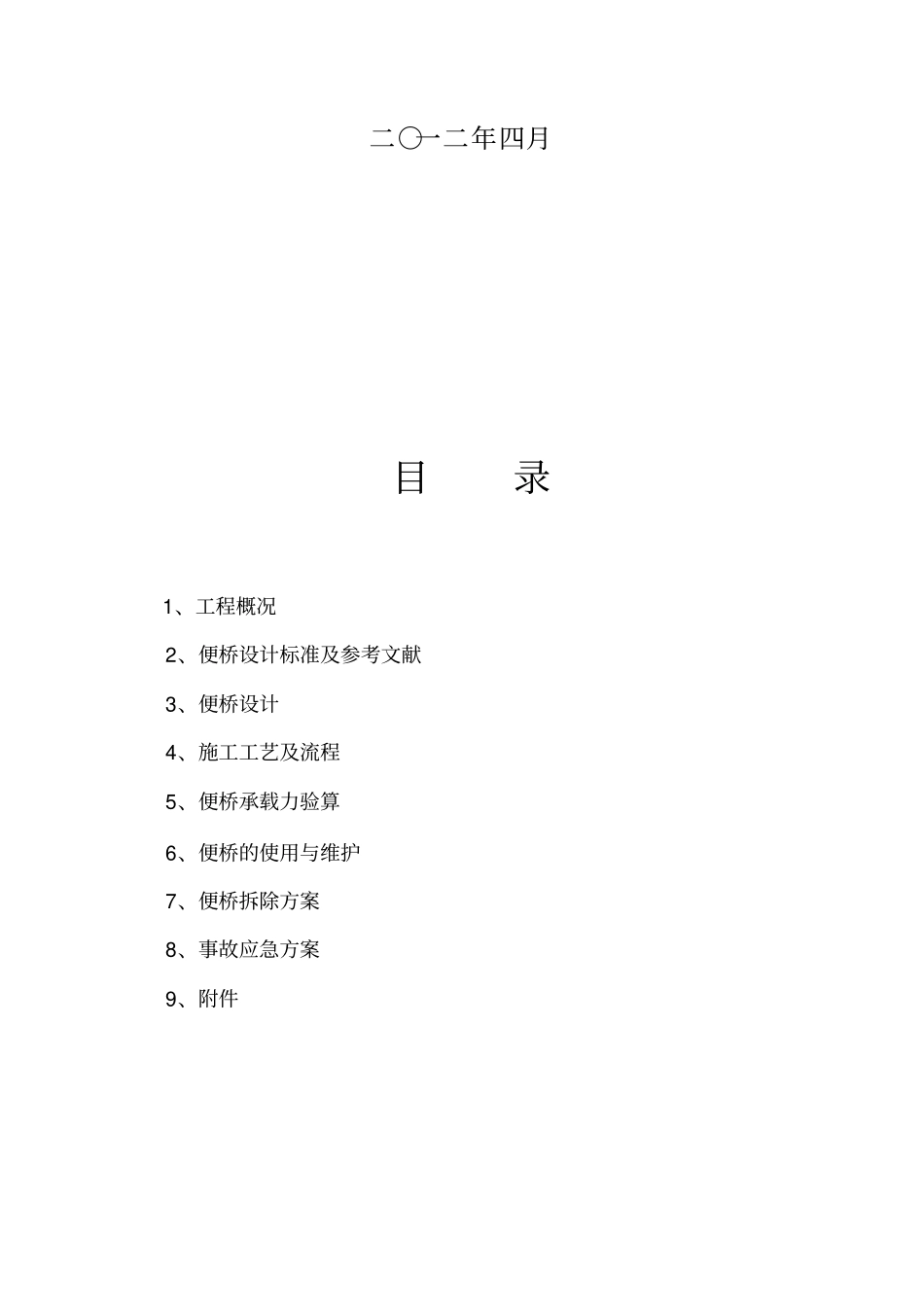

钢便桥施工方案54米三跨讲解_第2页
2/15

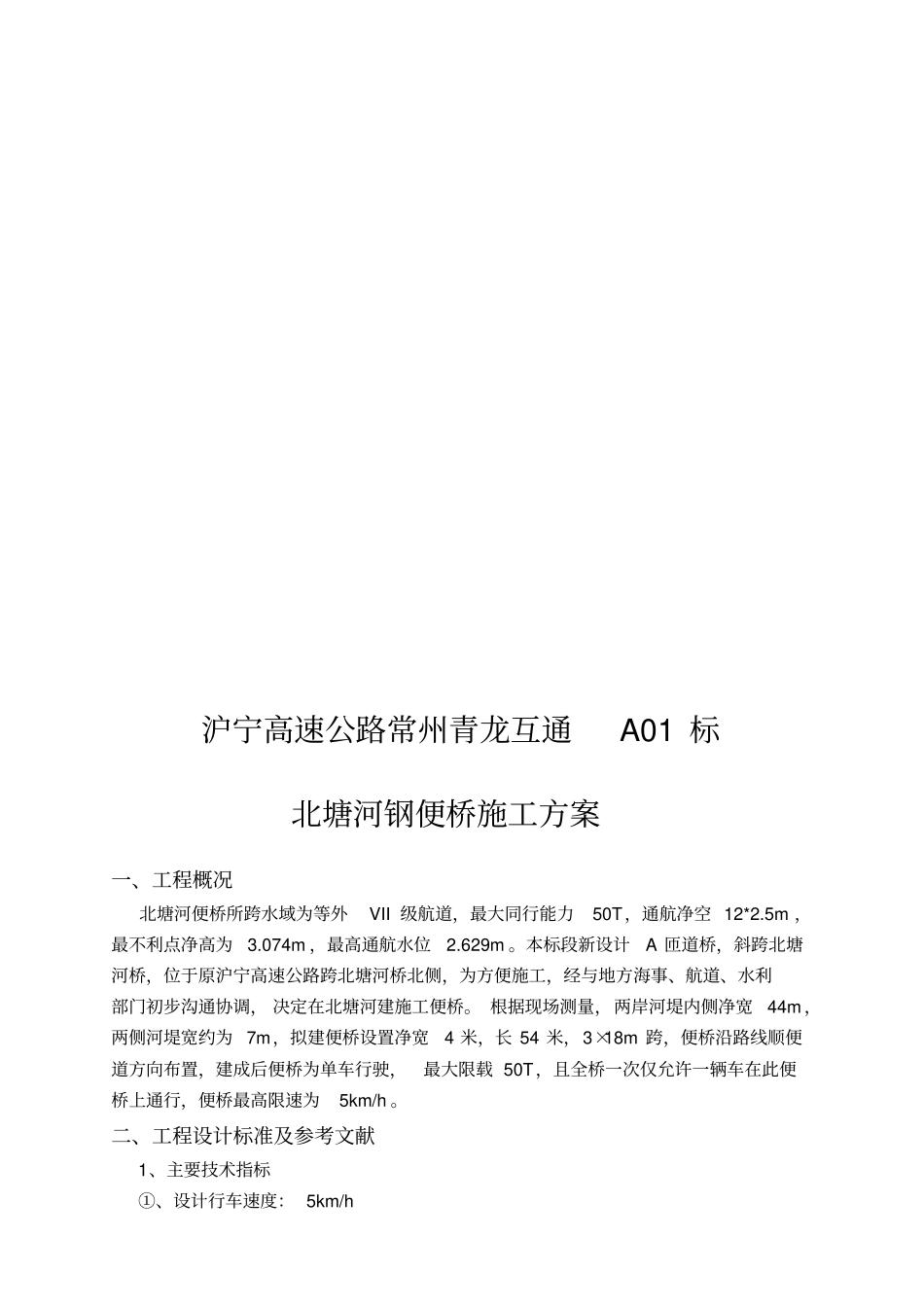

钢便桥施工方案54米三跨讲解_第3页
3/15
北塘河桥便桥江苏常鑫路桥工程有限公司沪宁高速公路常州青龙互通A01标项目经理部二○一二年四月目录1、工程概况2、便桥设计标准及参考文献3、便桥设计4、施工工艺及流程5、便桥承载力验算6、便桥的使用与维护7、便桥拆除方案8、事故应急方案9、附件沪宁高速公路常州青龙互通A01标北塘河钢便桥施工方案一、工程概况北塘河便桥所跨水域为等外VII级航道,最大同行能力50T,通航净空12*2.5m,最不利点净高为3.074m,最高通航水位2.629m。本标段新设计A匝道桥,斜跨北塘河桥,位于原沪宁高速公路跨北塘河桥北侧,为方便施工,经与地方海事、航道、水利部门初步沟通协调,决定在北塘河建施工便桥。根据现场测量,两岸河堤内侧净宽44m,两侧河堤宽约为7m,拟建便桥设置净宽4米,长54米,3×18m跨,便桥沿路线顺便道方向布置,建成后便桥为单车行驶,最大限载50T,且全桥一次仅允许一辆车在此便桥上通行,便桥最高限速为5km/h。二、工程设计标准及参考文献1、主要技术指标①、设计行车速度:5km/h②、设计荷载:载重500KN③、桥跨布置:3×18m连续贝雷片④、桥面布置:净宽4m⑤、桥台基础:6.5m×2.0m×0.3m(长:6.5m、宽:2.5m、深:0.3m)2、主要参考文献①、交通部《公路桥梁施工技术规范》JTJ041-200②、人民交通出版社《路桥施工计算手册》③、交通部《装配式公路钢桥使用手册》④、《公路施工手册》⑤、《公路桥梁钢结构木结构设计规范》三、便桥设计1、桥下通航净空、标高便桥搭设标高参照原沪宁高速跨北塘河桥底部标高,便桥高于原沪宁跨北塘河桥底部标高20cm。2、便桥设计载重根据工程施工实际情况便桥需通行的机具有:30t以内的施工机械及其他车辆,本桥设计载重按60t进行设计。3、桥面宽度本便桥桥面净宽设计为4m。4、主桥跨径及便桥长度便桥跨越中干河处测时现状上口宽为44m,河堤中线宽为53m,所以本便桥跨径将按54m一跨布置,搭设完成便桥全长为54m。5、便桥的架设、桥台的形式本便桥采用装配式公路钢桥(贝雷桥),由高强度制造的桁架部件以特强销栓连接而成的双排单层下加强贝雷片便桥,便桥上部左右两侧主梁由每段3m长的贝雷桁架组成,桥台采用扩大基础(6.5m长,2m宽,深至少30cm),根据架设便桥标高,开挖河堤,然后用C20砼浇筑至设计标高。四、施工工艺及流程便桥架设示意图1、确定方案便桥施工前向海事,航道部门申请施工许可,待批复后进行便桥施工,本便桥采用18m三跨式跨越河道的方式进行搭设,便桥的两个中墩位于河中。因此,我部拟采用在水中打钢桩在河道内形成水中平台基础,每墩为二排4根桩,且水中钢桩规格:φ42×800(水中),入土深度预设为4m,每墩4根钢管桩间设置剪刀撑加强。最内侧4根桩偏外侧45度角2m位置设置防护桩,防护桩出水部分粘贴反光膜。桥台采用砼扩大基础及台帽一次性浇筑,台支座采用云衫方木,桥身由高强度制造的桁架部件以特强销栓连接而成的双排单层下加强贝雷片便桥(详见便桥立面示意图),桥面布置底层采用I28b工字钢横向铺设,间距1.5m,上层纵向采用I10工字钢铺设,间距0.3m,桥面采用厚1cm压花钢板铺设。2、施工放样根据施工设计方案进行施工放样,确定便桥桥台的具体位置。3、桥台施工基础砼浇筑严格控制顶高程和平整度,在基础混凝土达到一定强度时在其顶面铺设经过沥青浸泡后的方木(20cm×20cm×20cm)作为便桥支座,方木的上表面高程保持一水平面。4、拼装架设贝雷梁在河堤上将贝雷片用吊机拼装成双排18m的梁两道,然后利用50T汽车吊机分别吊装就位。在拼装过程中要将每一个安装好的销钉用特制保险卡卡牢,贝雷连接螺丝拎紧,这也是便桥搭设中一个关键性的环节。5、铺设桥面系桥面布置底层采用6m长I28b工字钢横向铺设,间距1.5m,上层纵向采用I10工字钢铺设,间距30cm,桥面采用厚1cm压花网纹钢板铺设(具有抗滑功能)。从桥两侧向中央对称铺设,两边主梁间用横梁联系。6、桥头填土28#工字钢10#工字钢桥面与桥头路的衔接十分重要,桥头填土应略高于桥面,并保持与桥面相平的距离不得小于两米,以防止上坡车辆给便桥造成挤压推力,从而使便桥扭曲变形。五、便桥承载力验算1、计算前提条件纵向受力验算分两部分叠加:①、一辆5...
