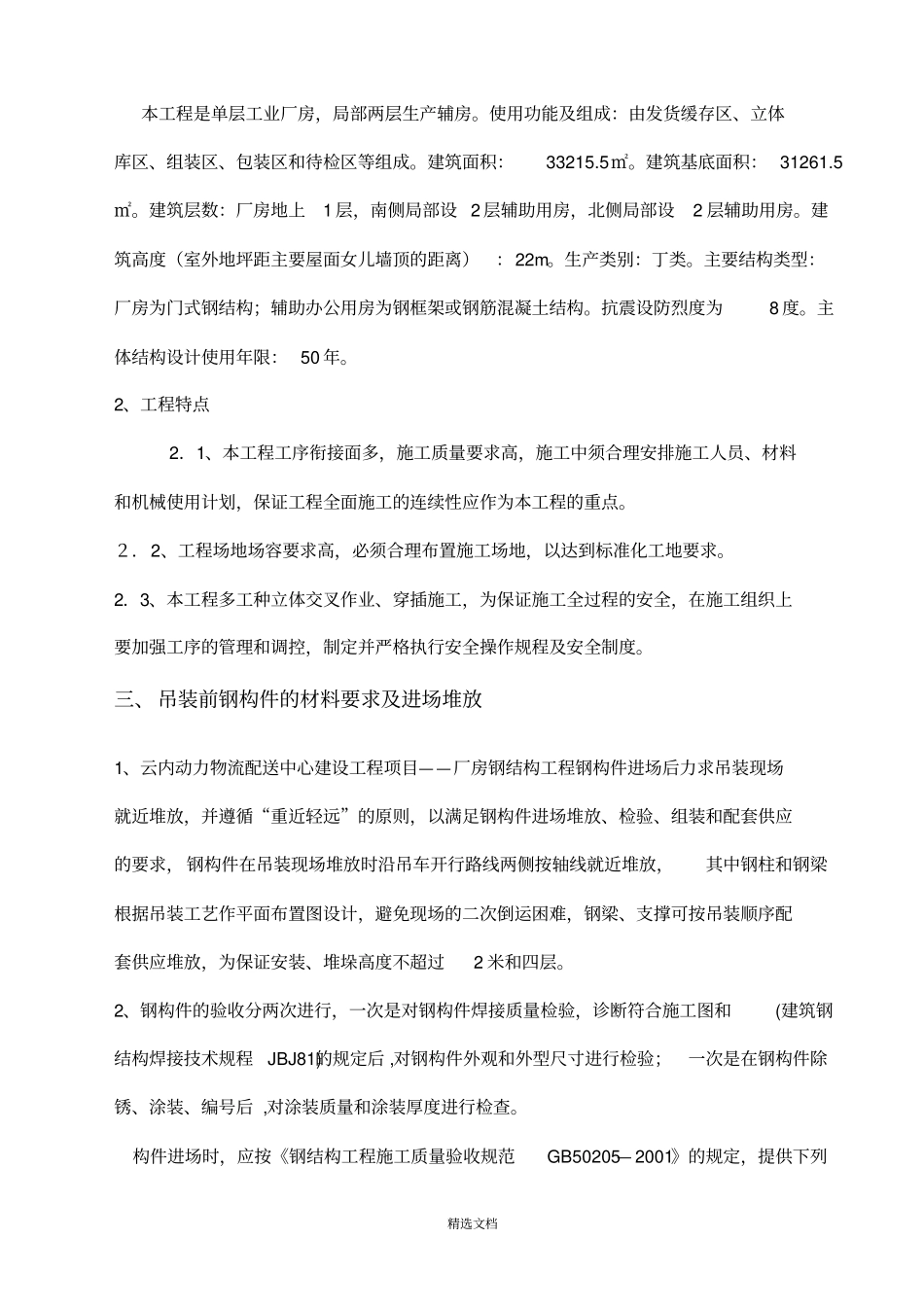

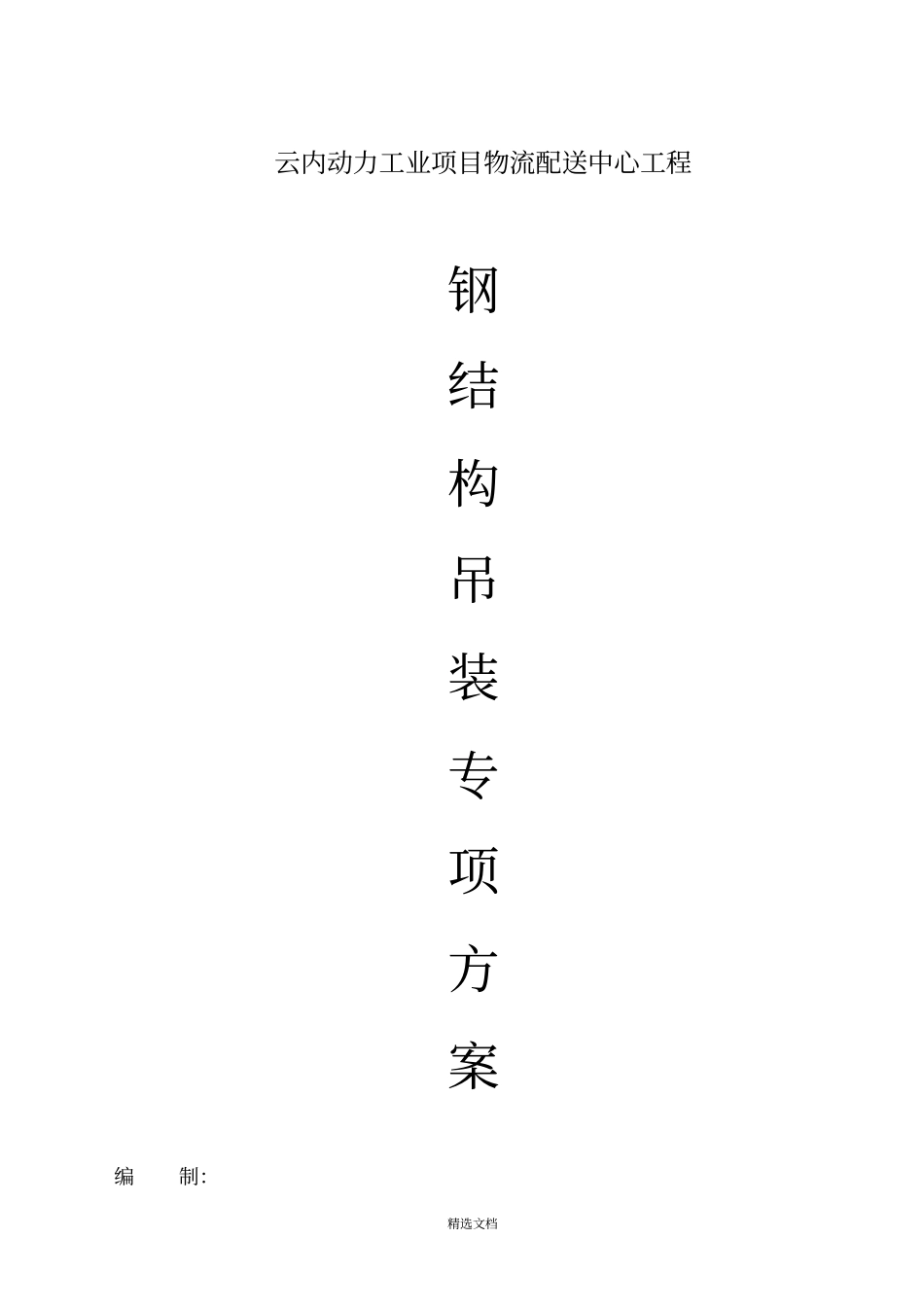

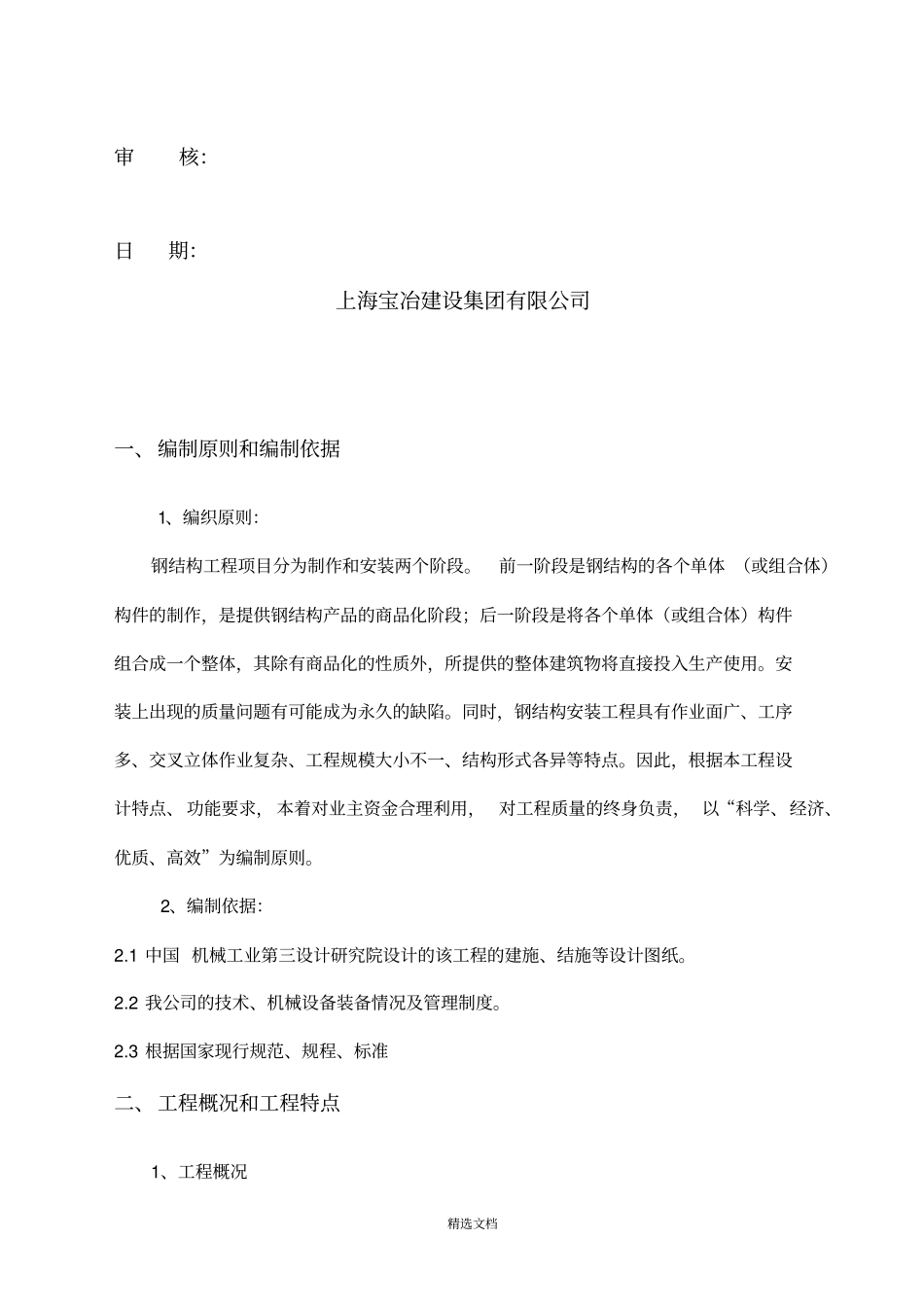

精选文档云内动力工业项目物流配送中心工程钢结构吊装专项方案编制：精选文档审核：日期：上海宝冶建设集团有限公司一、编制原则和编制依据1、编织原则：钢结构工程项目分为制作和安装两个阶段。前一阶段是钢结构的各个单体（或组合体）构件的制作，是提供钢结构产品的商品化阶段；后一阶段是将各个单体（或组合体）构件组合成一个整体，其除有商品化的性质外，所提供的整体建筑物将直接投入生产使用。安装上出现的质量问题有可能成为永久的缺陷。同时，钢结构安装工程具有作业面广、工序多、交叉立体作业复杂、工程规模大小不一、结构形式各异等特点。因此，根据本工程设计特点、功能要求，本着对业主资金合理利用，对工程质量的终身负责，以“科学、经济、优质、高效”为编制原则。2、编制依据：2.1中国机械工业第三设计研究院设计的该工程的建施、结施等设计图纸。2.2我公司的技术、机械设备装备情况及管理制度。2.3根据国家现行规范、规程、标准二、工程概况和工程特点1、工程概况精选文档本工程是单层工业厂房，局部两层生产辅房。使用功能及组成：由发货缓存区、立体库区、组装区、包装区和待检区等组成。建筑面积：33215.5㎡。建筑基底面积：31261.5㎡。建筑层数：厂房地上1层，南侧局部设2层辅助用房，北侧局部设2层辅助用房。建筑高度（室外地坪距主要屋面女儿墙顶的距离）：22m。生产类别：丁类。主要结构类型：厂房为门式钢结构；辅助办公用房为钢框架或钢筋混凝土结构。抗震设防烈度为8度。主体结构设计使用年限：50年。2、工程特点2．1、本工程工序衔接面多，施工质量要求高，施工中须合理安排施工人员、材料和机械使用计划，保证工程全面施工的连续性应作为本工程的重点。２．2、工程场地场容要求高，必须合理布置施工场地，以达到标准化工地要求。2．3、本工程多工种立体交叉作业、穿插施工，为保证施工全过程的安全，在施工组织上要加强工序的管理和调控，制定并严格执行安全操作规程及安全制度。三、吊装前钢构件的材料要求及进场堆放1、云内动力物流配送中心建设工程项目——厂房钢结构工程钢构件进场后力求吊装现场就近堆放，并遵循“重近轻远”的原则，以满足钢构件进场堆放、检验、组装和配套供应的要求，钢构件在吊装现场堆放时沿吊车开行路线两侧按轴线就近堆放，其中钢柱和钢梁根据吊装工艺作平面布置图设计，避免现场的二次倒运困难，钢梁、支撑可按吊装顺序配套供应堆放，为保证安装、堆垛高度不超过2米和四层。2、钢构件的验收分两次进行，一次是对钢构件焊接质量检验，诊断符合施工图和(建筑钢结构焊接技术规程JBJ81)的规定后,对钢构件外观和外型尺寸进行检验；一次是在钢构件除锈、涂装、编号后,对涂装质量和涂装厚度进行检查。构件进场时，应按《钢结构工程施工质量验收规范GB50205—2001》的规定，提供下列精选文档技术文件：2.1、产品合格证2.2、钢材和其他辅助材料（焊条、焊剂、螺栓、油漆等），质量证明文件及必要的实验报告。2.3、施工和设计变更文件，设计变更的内容在施工图中相应的部位注明，有材料代用时，应将清单、批准文件一并列出。2.4、一、二级焊缝的无损检测报告，高强度螺栓摩擦面抗滑移系数实测报告。2.5、主要构件验收记录2.6、构件发运清单及包装清单。3、高强螺栓的准备云内动力物流配送中心建设工程项目——主厂房钢结构工程所有梁架都用高强螺栓连接，在高强螺栓连接时应根据图纸要求分规格统计所需高强度螺栓的数量、并配套供应至现场、应检查其出厂合格证、扭距系数或紧固轴力的检验报告是否齐全，并按规定做紧固轴力或扭距系数检验，对钢结构连接件摩擦面的抗滑移系数进行检验。四、钢结构现场安装方案1主要吊装机械选用（1）主要吊装机械选用说明1钢构件重量等吊装参数统计：（1）钢柱吊装参数统计：构件编单重长度单重(Kg)数量总重(Kg)备注精选文档号Za87.7310.45916.77851211001.342Zaa49.2911.5566.83521133.67Zab49.2911.15549.583521099.167Zac79.5311.25894.71252118788.9625Zb49.2911.05544.65451544.6545Ze49.2911.45564.37051564.3705Zg87.7311.551013.28152121278.9115Zh59.1512.25724.587532173.7625Zj49.29...
