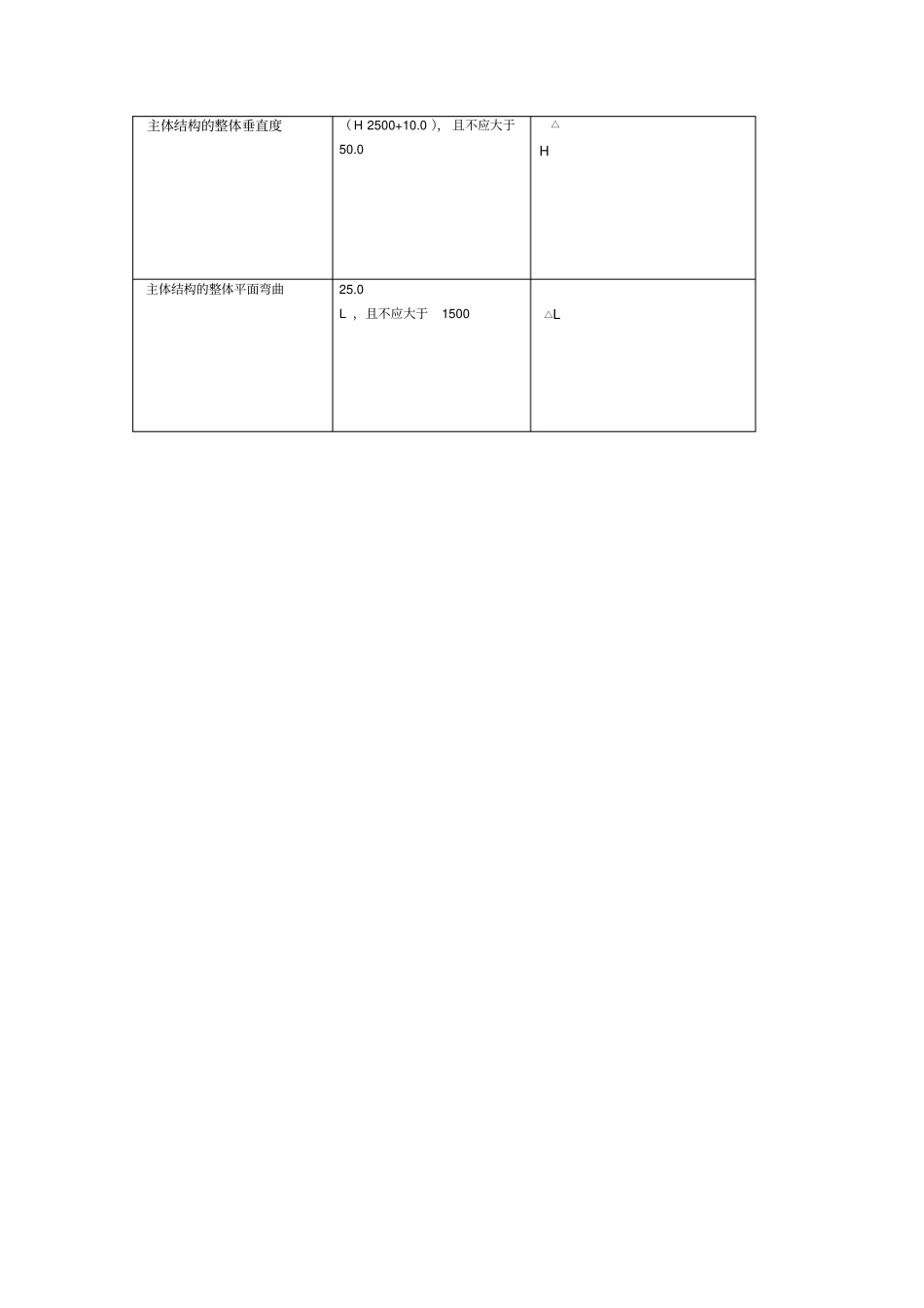

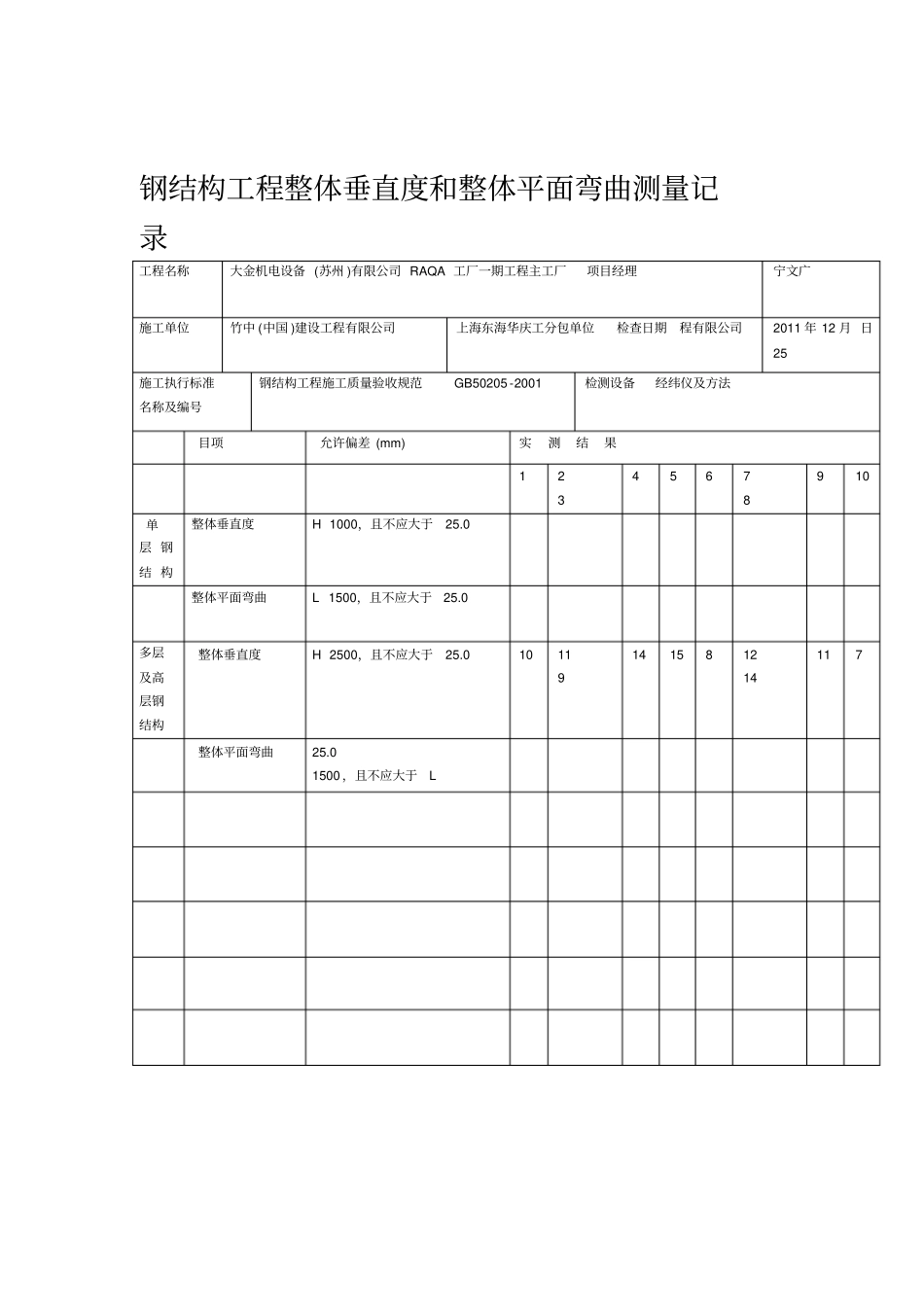

钢结构工程整体垂直度和整体平面弯曲测量记录工程名称大金机电设备(苏州)有限公司RAQA工厂一期工程主工厂项目经理宁文广施工单位竹中(中国)建设工程有限公司上海东海华庆工分包单位检查日期程有限公司2011年12月日25施工执行标准名称及编号钢结构工程施工质量验收规范GB50205-2001检测设备经纬仪及方法目项允许偏差(mm)实测结果12345678910单层钢结构整体垂直度H1000，且不应大于25.0整体平面弯曲L1500，且不应大于25.0多层及高层钢结构整体垂直度H2500，且不应大于25.010119141581214117整体平面弯曲25.01500，且不应大于L验收结论施工单位项目专业质量检查员(签名)：项目专业技术负责人(签名)：日月年专业监理工程师(签名)：(建设单位项目专业技术负责人)年月日钢结构工程整体垂直度和整体平面弯曲测量记录说明《钢结构工程施工质量验收规范》GB503052001检查数量：对主要立面全部检查。对每个所检查的立面，除两列角柱外，尚应至少选取一列中间柱。检验方法：采用经纬仪、全站仪等测量。表10.3.4整体垂直度和整体平面弯曲的允许偏差(mm)项目允许偏差图例主体结构的整体垂直度H1000，且不应大于25.0△H主体结构的整体平面弯曲25.0，且不应大于L1500△L检查数量：对主要立面全部检查。对每个所检查的立面，除两列角柱外，尚应至少选取一列中间柱。检验方法：对于整体垂直度，可采用激光经纬仪、全站仪测量，也可根据各节柱的垂直度允许念头累计（代数和）计算。对于整体平面弯曲，可按产生的允许偏差累计（代数和）计算。表11.3.5整体垂直度和整体平面弯曲的允许偏差（mm）项目允许偏差图例主体结构的整体垂直度（H2500+10.0），且不应大于50.0△H主体结构的整体平面弯曲25.0L，且不应大于1500△L
