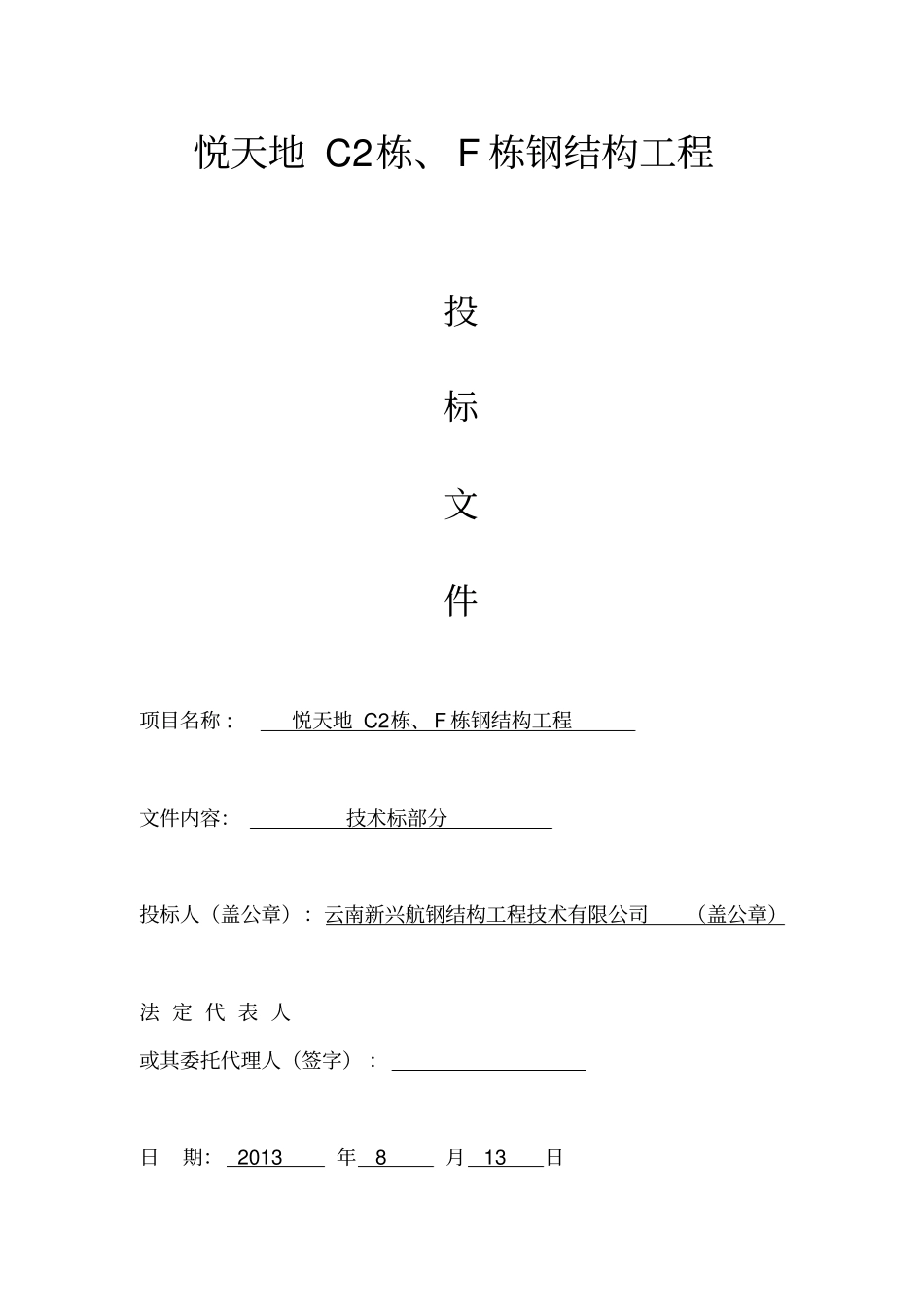

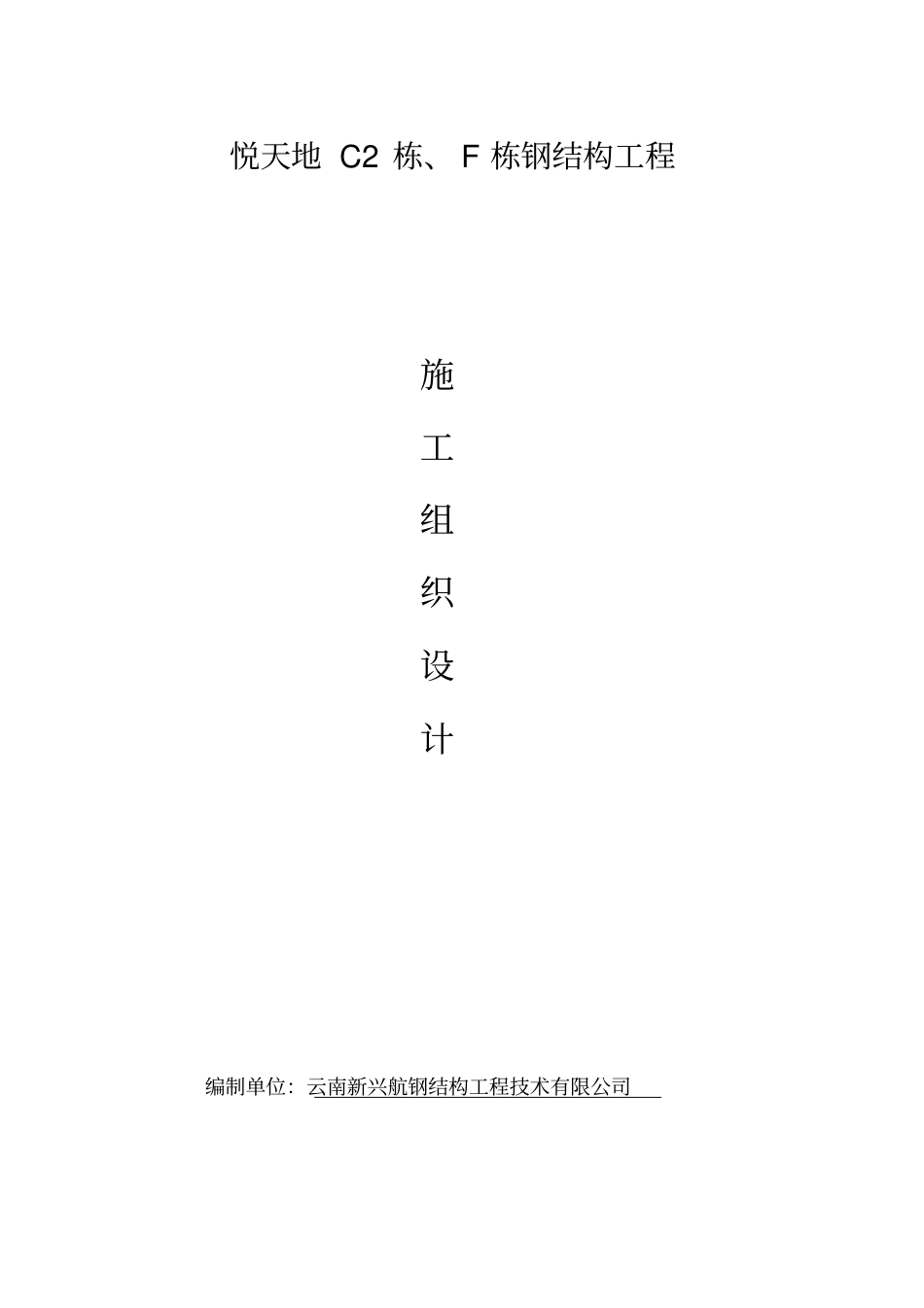

悦天地C2栋、F栋钢结构工程投标文件项目名称:悦天地C2栋、F栋钢结构工程文件内容：技术标部分投标人（盖公章）：云南新兴航钢结构工程技术有限公司（盖公章）法定代表人或其委托代理人（签字）：日期：2013年8月13日悦天地C2栋、F栋钢结构工程施工组织设计编制单位：云南新兴航钢结构工程技术有限公司日期：2013年8月13日目录1、工程概况2、编制依据2.1施工组织设计编制依据2.2遵循的有关规范和标准3、施工方案3.1施工现场总体平面布置3.2施工总体部署3.3任务安排3.4施工部署3.5施工原则3.6主体结构工艺流程3.6.1钢结构构件制作工艺流程图3.6.2钢结构安装工艺流程图3.7安装准备3.8钢柱安装3.9钢梁安装3.10钢联系构件的安装3.11主体结构检查验收4、钢结构专项吊装方案4.1吊装前准备工作4.2钢结构吊装4.2.1钢结构吊装总体构想4.2.2吊装机械选型4.2.3钢柱吊装4.2.4钢梁吊装5、质量保证体系5.1项目部质量管理体系5.2质量保证措施5.3钢结构构件、半成品和其他材料进场验收5.4保证项目5.5基本项目5.6多层钢结件安装工程检验批质量验收记录表5.7成品保护5.8施工注意事项5.9施工记录5.10质量承诺5、施工前的准备工作6.1施工前的准备工作6.1.1施工场地布置6.1.2施工生活条件准备6.1.3项目部施工前的具体准备工作6.2主要施工机具6.3人员配备7、安全保证措施7.1我司符合安全生产要求7.2安全保证措施8、环境保护文明施工管理9、工期保证9.1工期保证措施9.2工期承诺（见施工工期进度计划横道图）10、冬雨季施工措施1、工程概况工程名称：悦天地C2栋、F栋钢结构工程建设地点：昆明书林街原橡胶厂计划工期为：105个日历天。质量要求为：一次性验收合格。本工程结构型式为焊接箱型柱和H型钢梁，采用高强螺栓连接。钢结构主要构件材料：钢柱和钢梁、；高强螺栓采用10.9级摩擦型。矚慫润厲钐瘗睞枥庑赖。2、编制依据2.1施工组织设计编制依据：（1）甲方提供的施工图（2）项目现场实地勘察（3）建筑施工安全检查标准JGJ59-99（4）国家有关建筑工程法规、规范及文件（5）本公司质量管理体系、安全生产体系、技术标准2.2遵循的有关规范和标准（1）《钢结构设计规范》GBJ50017-2002（2）《钢结构工程施工质量验收规范》（GB50205-2001）（3）《建筑钢结构焊接技术规程》（JGJ81-2002）（4）《钢结构制作工艺规程》（DBJ08-16-95）（5）《结构工程质量检测评定标准》（GB50221-95）（6）《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）（7）《建筑工程施工质量验收统一标准》（GB50300-2001）（8）《压型金属板设计施工规程》（YBJ216-88）（10）《工程测量规范》GB50026-20013、施工技术方案3.1施工现场总体平面布置3.2施工总体部署根据本项目现场实际情况和工程自身特点，本工程总体实行同步施工（即钢柱、钢梁同时进行制作安装），钢材采用分批分段，按需采购。聞創沟燴鐺險爱氇谴净。3.3任务安排组织我公司钢结构工厂加工和专业钢结构专业安装队伍施工。3.4施工部署施工准备阶段（包括现场准备、技术准备、材料准备、人员和设备准备，均在工程开工前完成）和钢结构施工阶段（包括钢结构构件加工制作、运输、吊装、安装、校正及构件涂料喷刷等）残骛楼諍锩瀨濟溆塹籟。3.5施工原则遵循“先主体，后连接件”的施工原则。3.6主体结构工艺流程钢结构构件厂内制作一检测、验收一钢柱安装、校正一钢梁安装一连接件安装一检查验收3.6.1钢结构构件制作工艺流程图不合格合格不合格酽锕极額閉镇桧猪訣锥。合格、施工详图材料检验制作工艺放样、切割主构件校正零件组装校正主构件组装检查焊接无损检验外形尺寸检验验收报告报告出厂制孔打磨抛光焊接H型钢梁加工工艺流程箱型柱加工工艺流程放样、下料矫正开坡口铣端面组装槽形焊接工艺隔板和加劲板加劲板无损检验组装盖板箱体焊接钻孔箱体梁电渣焊矫正装焊零件板清理挂牌无损检验箱体检查构件的最终尺寸验收、出车间下料拼装焊接矫正二次下料制孔装焊其他零件校正打磨油漆搬运储存运输3.6.2钢结构安装工艺流程图1）主体安装工艺流程图构件运至中转库构件分类检查配套准备工作检查设备、工具数量及完好情况高强度螺栓及摩擦面检查构件检查放线及验线（...
