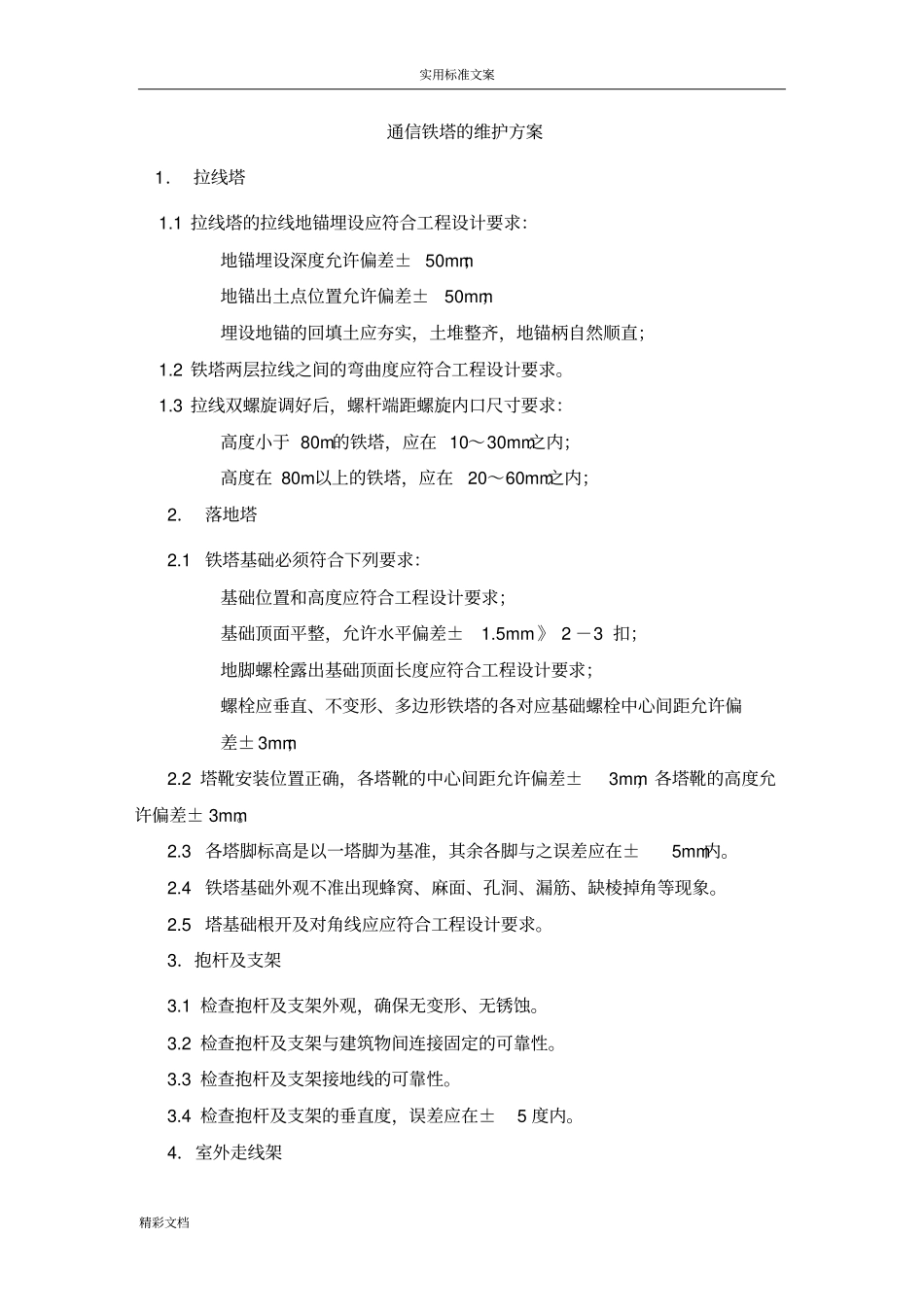

实用标准文案精彩文档通信铁塔的维护方案1．拉线塔1.1拉线塔的拉线地锚埋设应符合工程设计要求：地锚埋设深度允许偏差±50mm；地锚出土点位置允许偏差±50mm；埋设地锚的回填土应夯实，土堆整齐，地锚柄自然顺直；1.2铁塔两层拉线之间的弯曲度应符合工程设计要求。1.3拉线双螺旋调好后，螺杆端距螺旋内口尺寸要求：高度小于80m的铁塔，应在10～30mm之内；高度在80m以上的铁塔，应在20～60mm之内；2．落地塔2.1铁塔基础必须符合下列要求：基础位置和高度应符合工程设计要求；基础顶面平整，允许水平偏差±1.5mm》2－3扣；地脚螺栓露出基础顶面长度应符合工程设计要求；螺栓应垂直、不变形、多边形铁塔的各对应基础螺栓中心间距允许偏差±3mm；2.2塔靴安装位置正确，各塔靴的中心间距允许偏差±3mm，各塔靴的高度允许偏差±3mm。2.3各塔脚标高是以一塔脚为基准，其余各脚与之误差应在±5mm内。2.4铁塔基础外观不准出现蜂窝、麻面、孔洞、漏筋、缺棱掉角等现象。2.5塔基础根开及对角线应应符合工程设计要求。3．抱杆及支架3.1检查抱杆及支架外观，确保无变形、无锈蚀。3.2检查抱杆及支架与建筑物间连接固定的可靠性。3.3检查抱杆及支架接地线的可靠性。3.4检查抱杆及支架的垂直度，误差应在±5度内。4．室外走线架实用标准文案精彩文档4.1检查室外走线架外观，确保无变形、无锈蚀。4.2检查室外走线架接地线可靠性。4.2检查室外走线架的水平度或垂直度，误差应在±5度内。5．防腐要求5.1铁塔必须涂底漆（但构件连接法兰盘的接触面严禁涂漆），涂漆应均匀，无流痕、无气泡、不掉皮，镀层塔的镀层应均匀，不起泡、不翘皮、无返锈现象。5.2用0.25kg的小锤轻击铁截构件时，防腐层不得脱落。5.3塔靴紧固螺栓应按工程设计要求做防腐处理。5.4结构防腐和防锈蚀情况，采用油漆表面防腐的维护间隔时间（重新油漆）的长短应根据涂料的品种和使用环境大气状况而定，如发现涂层表面失去光泽的面积达90%，涂层表面粗糙、风化或裂开的面积达25%，漆膜起泡，或构件出现轻微锈蚀的面积达40%等情况，均应及时进行维护油漆，是局部还是全塔油漆视具体情况而定。如已有锈点，则应细致将锈斑清除干净才油漆。热镀锌防腐、防锈蚀性能较好，但难免在运输安装过程中会有局部的镀锌被碰伤，造成日后容易生锈，在检查过程中一旦发现也要及时除锈补漆（局部）。铁塔塔脚包封应在铁塔使用5年至8年后重新进行包封，如果塔脚包封破损或渗水应及时进行塔脚包封处理，其中脚塔螺栓除锈、上油和紧固应有铁塔维护队伍负责处理，塔脚包封应有市分公司安排土建队伍负责处理，处理过程需进行监理，完工后应组织验收。6．防雷接地6.1避雷针安装位置及高度应符合工程设计要求，避雷针安装牢固、端正，允许垂直偏差小于等于5‰（与避雷针高度比较）。6.2防雷保护接地电阻测试：落地塔接地电阻≤1欧姆；楼顶塔接地电阻≤5欧姆。6.3地线与机房工作地、保护地在地下联成一体，全方位测试接地电阻应小于5欧姆。7．检测及校正方法7.1落地塔垂直度测量与校正铁塔经过一段时间使用后，因受其风荷作用，一般有两种情况会造成铁塔垂实用标准文案精彩文档直度偏差：一是铁塔基础发生不均匀沉降造成垂直度偏差，二是长期受风力作用，使铁塔构件产生摆动，螺栓容易松动，这样很有可能在不同程度上造成铁塔、避雷针、抱杆垂直度的偏差，此二种情况如不及时进行维护和校正，其偏差值可能会逐渐增加，这将会影响通信信号的接收及铁塔的使用寿命，因此必须及时对铁塔进行维修。7.2检查方法首先用水准仪测量铁塔的四个塔脚，检测基础是否有下沉现象，而后用经纬仪架设在铁塔相互垂直的二个不同方向对其进行测量，记录好测量数据，并可与前次数据进行对比，根据测量数据计算是否有偏差。由于铁塔为锥体形状，正确架设经纬仪关系到所测数据的准确性，所以经纬仪的架设位置必须与铁塔中心垂直即三点成一线。7.3校正方法如果是铁塔基础发生轻微不均匀的沉降，造成垂直度偏差，一般可以采用塔脚垫板的方法进行校正，如铁塔基础发生严重不均匀的沉降，造成垂直度偏差较大，加垫板后的地脚螺栓外露丝扣达不到标准要求（三丝），可采用更换塔脚的方法校正...
