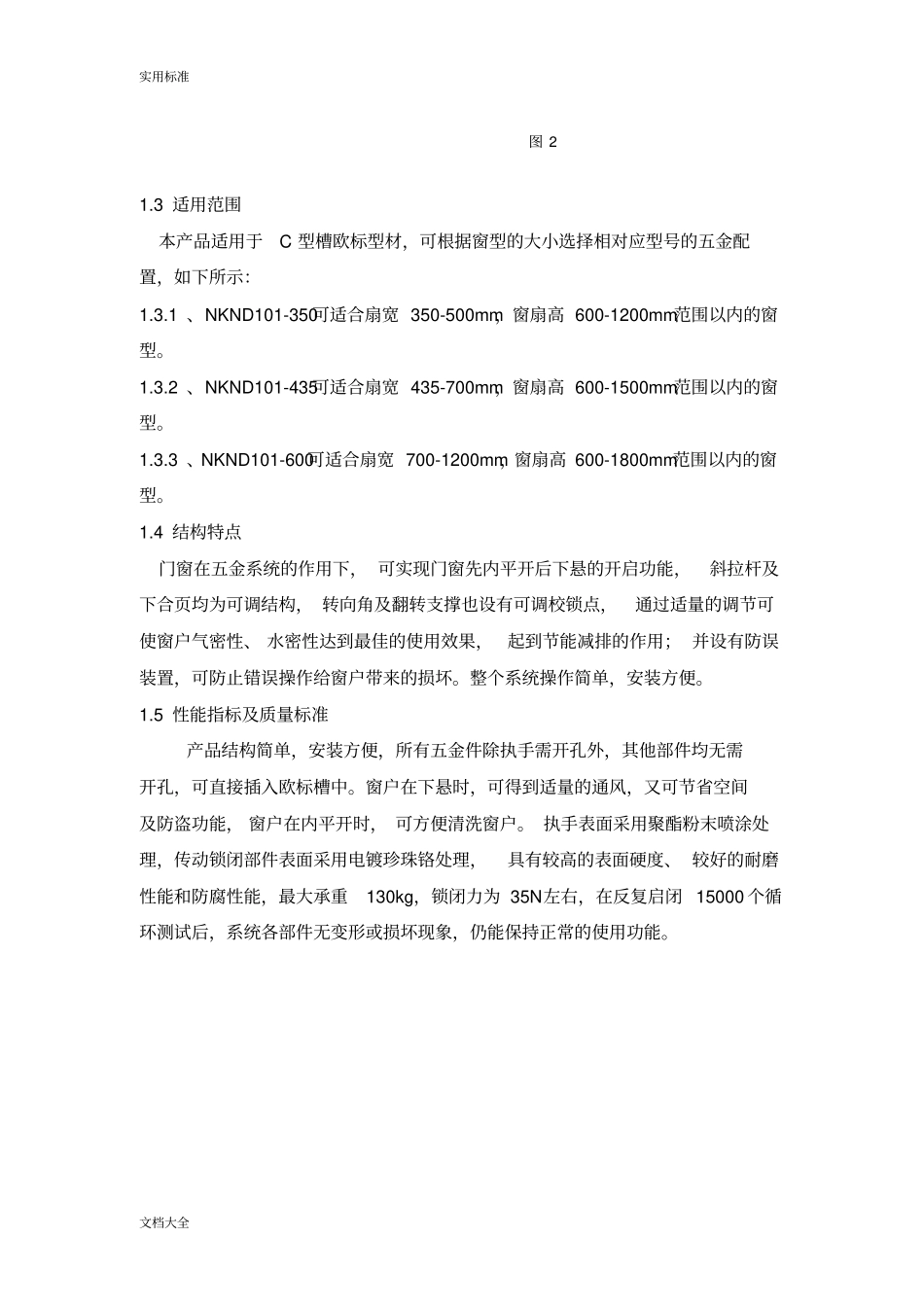

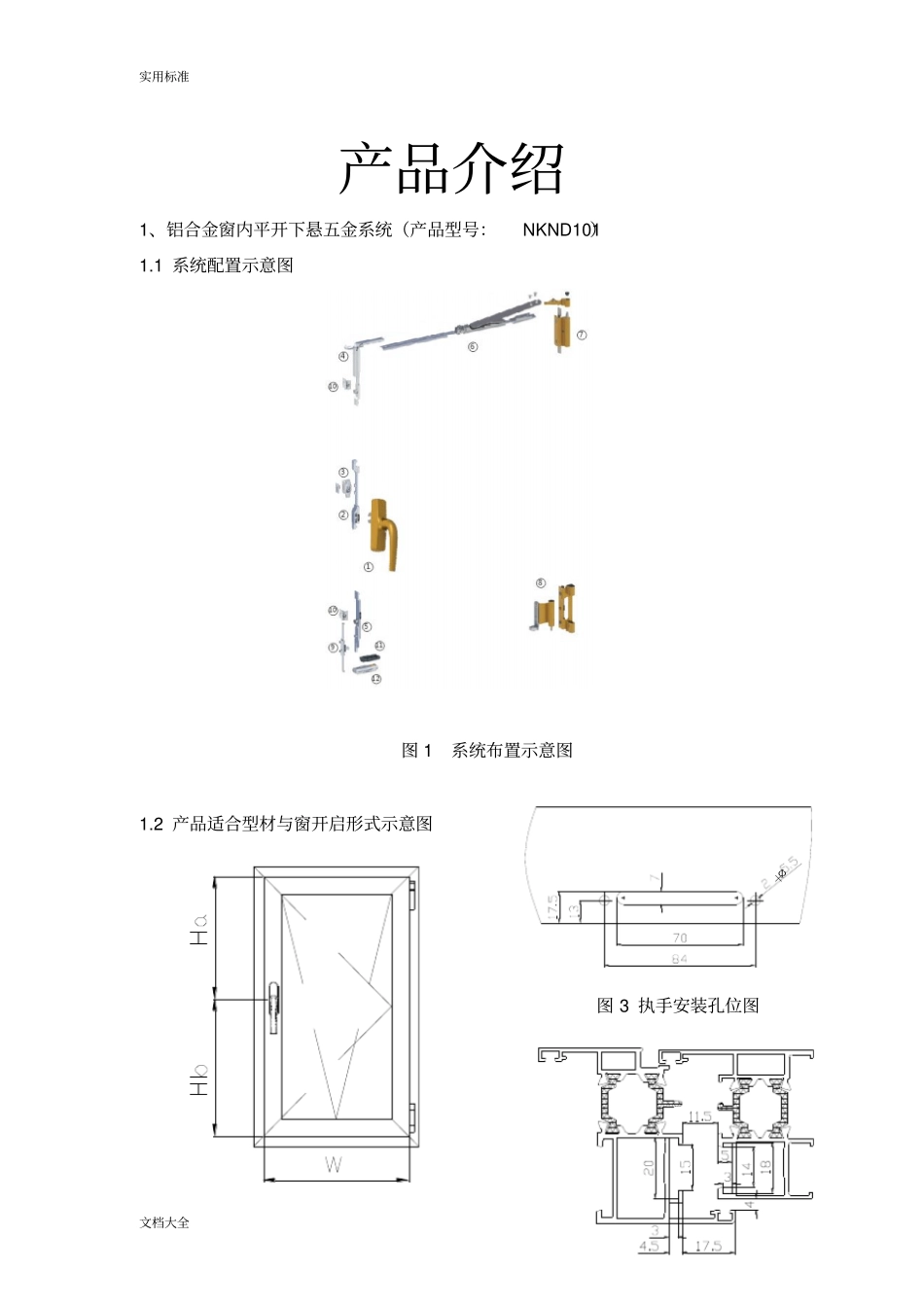

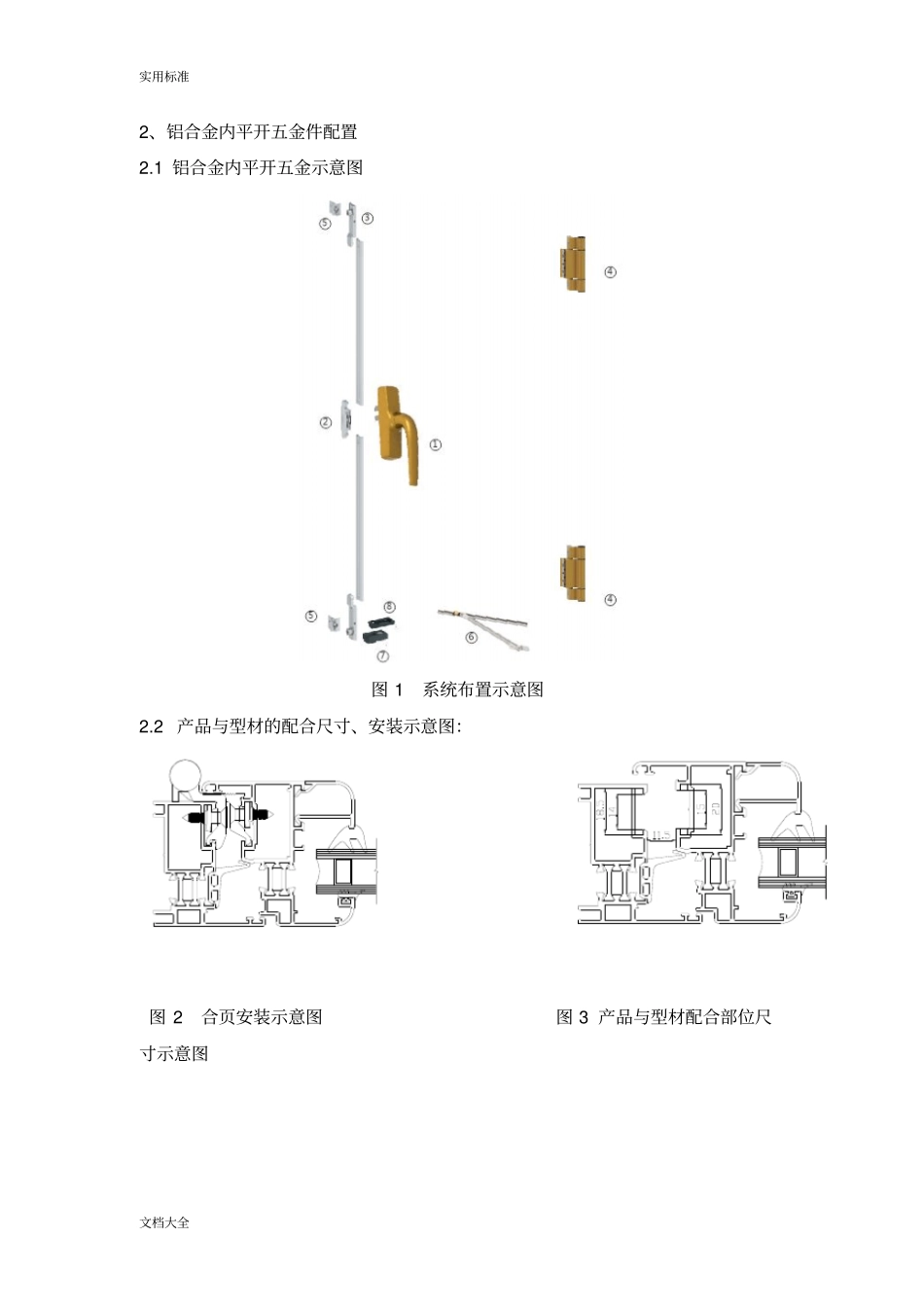

实用标准文档大全产品介绍1、铝合金窗内平开下悬五金系统（产品型号：NKND101）1.1系统配置示意图图1系统布置示意图1.2产品适合型材与窗开启形式示意图图3执手安装孔位图×Φ实用标准文档大全1.3适用范围本产品适用于C型槽欧标型材，可根据窗型的大小选择相对应型号的五金配置，如下所示：1.3.1、NKND101-350可适合扇宽350-500mm，窗扇高600-1200mm范围以内的窗型。1.3.2、NKND101-435可适合扇宽435-700mm，窗扇高600-1500mm范围以内的窗型。1.3.3、NKND101-600可适合扇宽700-1200mm，窗扇高600-1800mm范围以内的窗型。1.4结构特点门窗在五金系统的作用下，可实现门窗先内平开后下悬的开启功能，斜拉杆及下合页均为可调结构，转向角及翻转支撑也设有可调校锁点，通过适量的调节可使窗户气密性、水密性达到最佳的使用效果，起到节能减排的作用；并设有防误装置，可防止错误操作给窗户带来的损坏。整个系统操作简单，安装方便。1.5性能指标及质量标准产品结构简单，安装方便，所有五金件除执手需开孔外，其他部件均无需开孔，可直接插入欧标槽中。窗户在下悬时，可得到适量的通风，又可节省空间及防盗功能，窗户在内平开时，可方便清洗窗户。执手表面采用聚酯粉末喷涂处理，传动锁闭部件表面采用电镀珍珠铬处理，具有较高的表面硬度、较好的耐磨性能和防腐性能，最大承重130kg，锁闭力为35N左右，在反复启闭15000个循环测试后，系统各部件无变形或损坏现象，仍能保持正常的使用功能。图2实用标准文档大全2、铝合金内平开五金件配置2.1铝合金内平开五金示意图图1系统布置示意图2.2产品与型材的配合尺寸、安装示意图：图2合页安装示意图图3产品与型材配合部位尺寸示意图实用标准文档大全图4执手安装示意图图5执手安装孔位图2.3适用范围带欧标C20槽铝合金平开窗，可根据窗户大小选择相应规格的五金件。2.4结构特点窗在五金件系统的作用下，实现内平开与锁闭功能。锁点和合页匀设有可调功能，通过适量的调节可使窗户气密性、水密性达到最佳的使用效果，起到节能减排的作用；整个系统操作简单。2.5性能指标及质量标准产品结构简单，安装方便，转动灵活，最大承重70kg,开启次数达2.5万次后，仍能正常使用。×Φ实用标准文档大全3、铝合金外平开窗五金配置3.1外平开窗五金配置示意图3.2产品与型材配合尺寸、安装示意图图1执手安装示意图图3滑撑安装示意图3.3适用范围适用欧标C20槽外平开窗，可根据窗户大小选用相对应的产品型号规格。3.4结构特点窗在五金件系统的作用下，实现外平开与锁闭功能。锁点设有可调功能，通过适量的调节可使窗户气密性、水密性达到最佳的使用效果，起到节能减排的作用；整个系统操作简单。3.5性能指标及质量标准产品结构简单，安装方便，转动灵活，反复启闭25000次后仍能正常使用；锁定力大于300N；开启力小于40N。实用标准文档大全4、铝合金悬窗五金配置4.1、上悬窗五金示意图：图1滑撑安装示意图图2执手安装示意图4.2适用范围适用欧标C20槽上悬窗，可根据窗户大小选用相对应的产品型号规格。4.3结构特点窗在五金件系统的作用下，实现上悬与锁闭功能。锁点设有可调功能，通过适量的调节可使窗户气密性、水密性达到最佳的使用效果，起到节能减排的作用；整个系统操作简单。4.4性能指标及质量标准产品结构简单，安装方便，转动灵活，反复启闭25000次后仍能正常使用；锁定力大于300N；开启力小于40N。实用标准文档大全5、铝合金平开门五金配置5.1平开门五金示意图：图1合页安装示意图图2门锁安装示意图5.2适用范围适用欧标C20槽平开门，可根据门扇大小选用相对应的产品型号规格。5.3结构特点门在五金件系统的作用下，实现平开与锁闭功能。锁点与合页匀设有可调功能，通过适量的调节可使门扇气密性、水密性达到最佳的使用效果，起到节能减排的作用；整个系统操作简单，安装方便。5.4性能指标及质量标准产品结构简单，安装方便，转动灵活，门锁反复启闭25000次后仍能正常使用；实用标准文档大全6、铝合金推拉窗配置6.1、推拉窗配置示意图：图1滑轮安装示意图图2钩锁安装示意图6.2适用范围铝合金推拉门窗。可根据门窗重量选择相应的滑轮。6.3结构特点6.3.1、滑轮外壳采...
