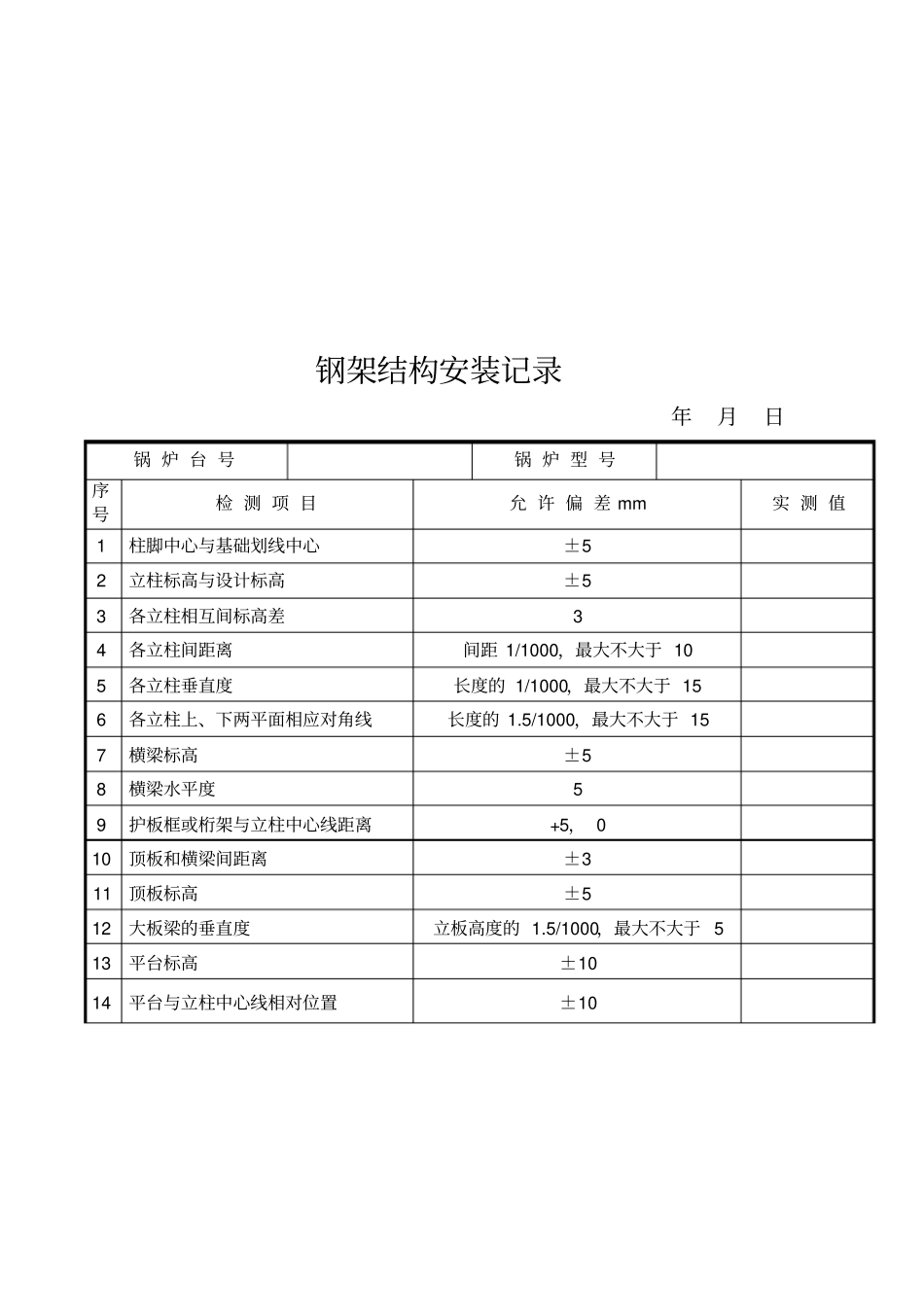

钢架结构安装记录年月日锅炉台号锅炉型号序号检测项目允许偏差mm实测值1柱脚中心与基础划线中心±52立柱标高与设计标高±53各立柱相互间标高差34各立柱间距离间距1/1000，最大不大于105各立柱垂直度长度的1/1000，最大不大于156各立柱上、下两平面相应对角线长度的1.5/1000，最大不大于157横梁标高±58横梁水平度59护板框或桁架与立柱中心线距离+5，010顶板和横梁间距离±311顶板标高±512大板梁的垂直度立板高度的1.5/1000，最大不大于513平台标高±1014平台与立柱中心线相对位置±10记事：建设（监理）单位代表：质检员：施工班组：锅炉本体安装检查记录锅炉台号：锅炉型号：检查部位：实测记录单位：mm检查项目：部位号图示尺寸测定值允许偏差部位号图示尺寸测定值允许偏差简图:实测者：实测日期：检查结果：施工单位：安装负责人：技术负责人建设单位：水冷壁安装记录年月日锅炉台号锅炉型号序号检查项目允许偏差mm实测值光管鳍片管1联箱水平度222组件对角线差10103组件宽度全宽≤3000全宽>3000±3±5±52/1000，最大不大于154火口纵横中心线±10±105组件长度±10±106组件平面度±5±57水冷壁固定挂钩标高错位±2±38联箱间中心线垂直距离±3±3建设（监理）单位代表：质检员：施工班组：锅筒安装记录锅炉台号01锅炉型号QCF153/345-16-0.7序号检查项目允许偏差mm实测偏差mm1锅筒标高±52锅筒与立柱中心距离偏差±53锅筒水平度24锅筒与圆弧支座接触情况在90o范围内应接触良好，个别间隙≯25支座与横梁接触情况无间隙6支座预留膨胀间隙大于膨胀值5～8安装示意图：技术负责人：质检员：施工班组：省煤器安装记录锅炉台号锅炉型号蛇形管规格材质序号检查项目允许误差mm实测误差mm1联箱标高±52联箱水平度33联箱中心线与立柱中心线距离±5纵横4组件宽度±55组件对角线差106联箱中心距蛇形管弯头端部长度±107组件边管垂直度±58边缘管与炉墙间隙符合图纸9联箱内部情况清洁技术负责人：质检员：施工班组：空气预热器安装记录锅炉台号锅炉型号序号检查项目允许误差mm实测误差mm1支承架水平方向位置±32支承架标高±53预热器铅垂度1/10004外观检查情况膨胀节连接应良好，所有密封接缝应严密记事技术负责人：质检员：施工班组：级过热器安装记录锅炉台号锅炉型号蛇形管规格材质序号检查项目允许误差mm实测误差mm1联箱标高±52联箱水平度33联箱中心线与立柱中心线距离±5纵横4蛇形管自由端±105管排间距±56个别不平整度207边缘管与炉墙间隙符合图纸8联箱内部情况清洁技术负责人：质检员：施工班组：锅炉基础复查记录锅炉台号锅炉型号序号检查项目允许偏差mm实测偏差mm1坐标位置（纵横轴线）202不同平面的标高0、-203平面外形尺寸±204凸台上平面外形尺寸0、-205凹穴尺寸+20、06平面的水平度每米5，且全长107垂直度每米5，且全长108预埋地脚螺栓标高（顶端）+20、0中心距（在根部和顶部两处测量）±29预埋地脚螺栓孔中心位置10深度+20、0孔壁铅直度1010预埋活动地脚螺栓锚板标高+20、0中心位置5带槽的锚板与混凝土面的平整度5带螺纹孔的锚板与混凝土面的平整度211柱子间距≤10m>10m±1±212柱子相应对角线≤20m>20m58建设（监理）单位代表：质检员：施工班组：焊接记录图锅炉台号锅炉型号部件名称部件图号管子规格管子材质焊接方法焊口数量焊工姓名焊工代号简图：焊接技术责任人：质检员：施工班组：图纸会（自）审记录工程名称图纸编号单位工程名称会（自）审日期10.07.21一、参加会审单位和参加人员二、会（自）审记录经办人：无（有）负荷联动试车合格证书年月日工程编号工程名称车间、工段或生产系统名称试车时间试车情况：质量鉴定：附件：施工单位：代表：建设（监理、生产）单位：代表：建设单位：代表：设备安装垫铁隐蔽工程记录工程名称分部分项工程名称设备名称设备位号垫铁布置简图：编号H×N间距注：H表示垫铁高度；N表示垫铁层数。建设（监理）单位施工单位代表：年月日施工技术负责人：质量检查员：施工班（组）长：年月日机器安装记录年月日工程编号分部分项工程名称设备位号设备名称安装情况项目允许偏差实测偏差备注标高中心线纵向横向垂直度水平度纵向横向附图：注：...
