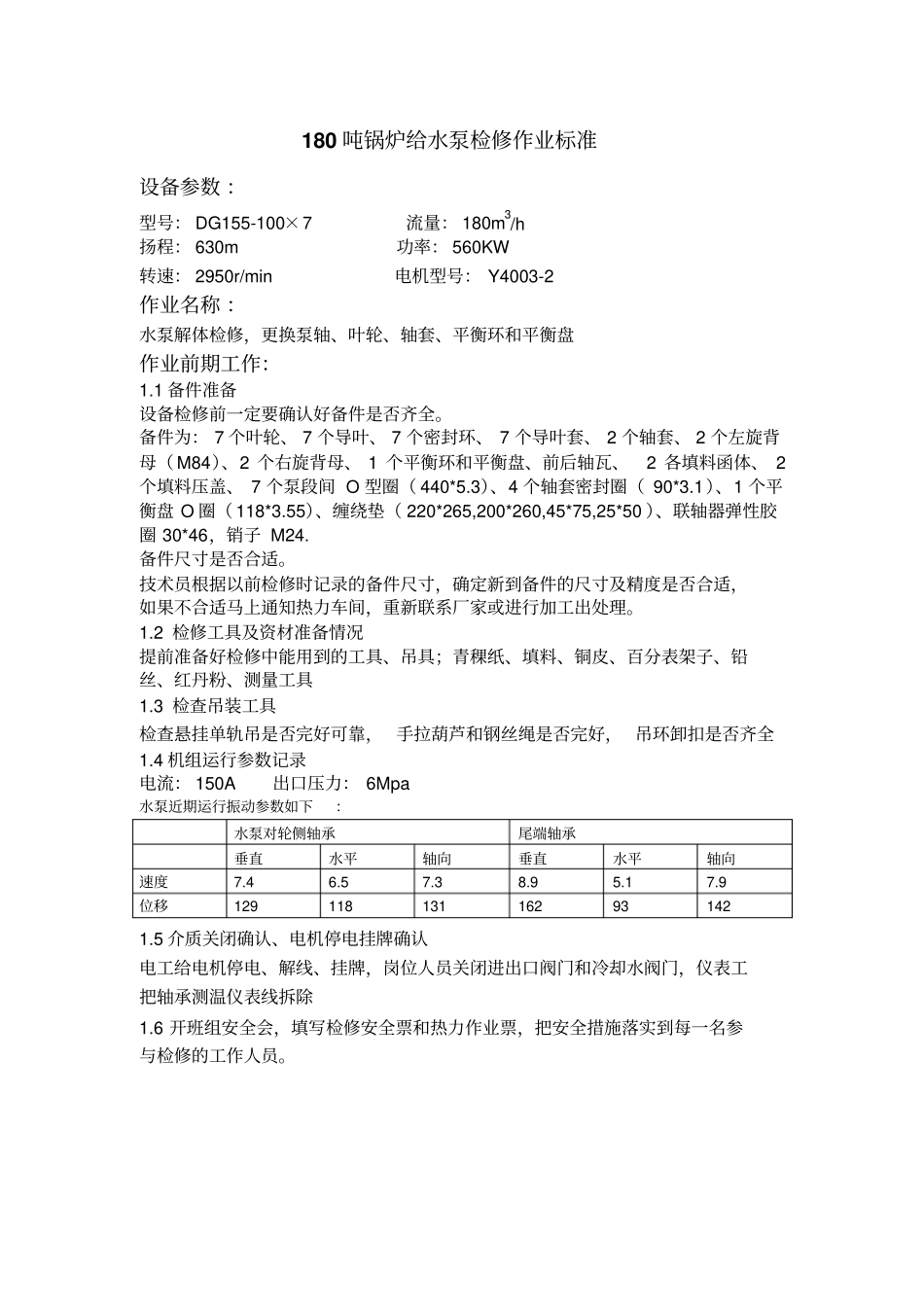

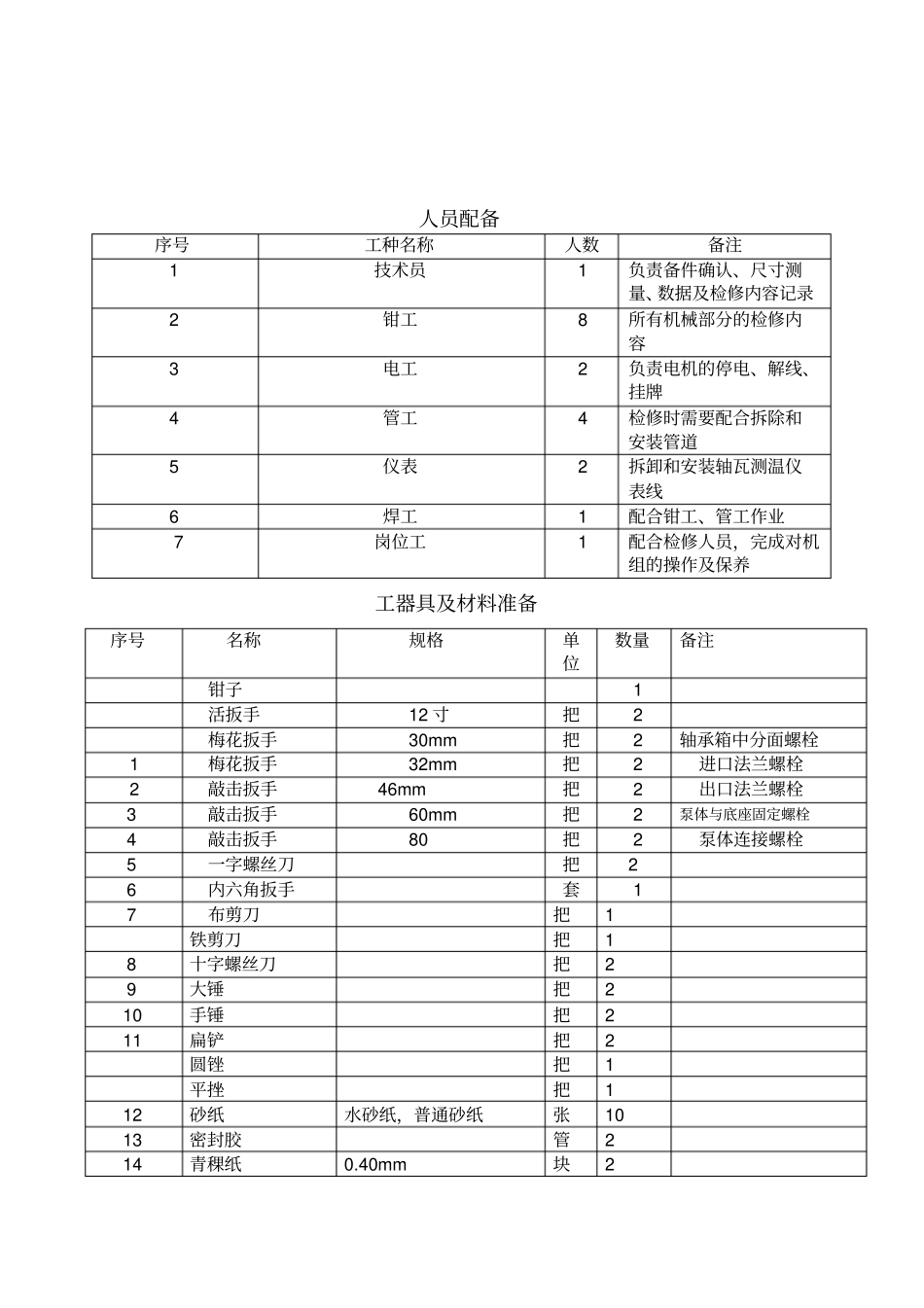

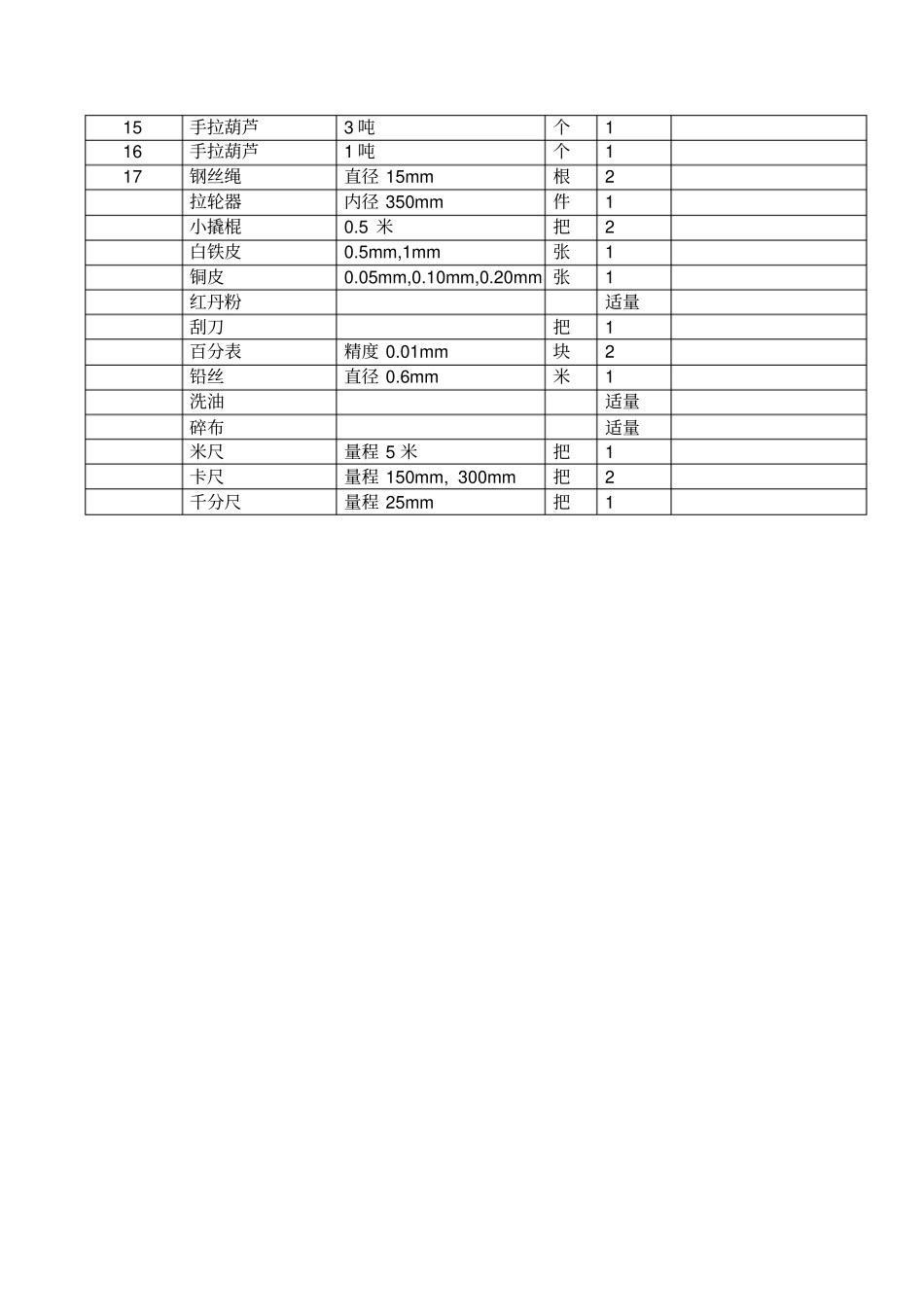

180吨锅炉给水泵检修作业标准设备参数：型号：DG155-100×7流量：180m3/h扬程：630m功率：560KW转速：2950r/min电机型号：Y4003-2作业名称：水泵解体检修，更换泵轴、叶轮、轴套、平衡环和平衡盘作业前期工作：1.1备件准备设备检修前一定要确认好备件是否齐全。备件为：7个叶轮、7个导叶、7个密封环、7个导叶套、2个轴套、2个左旋背母（M84）、2个右旋背母、1个平衡环和平衡盘、前后轴瓦、2各填料函体、2个填料压盖、7个泵段间O型圈（440*5.3）、4个轴套密封圈（90*3.1）、1个平衡盘O圈（118*3.55）、缠绕垫（220*265,200*260,45*75,25*50）、联轴器弹性胶圈30*46，销子M24.备件尺寸是否合适。技术员根据以前检修时记录的备件尺寸，确定新到备件的尺寸及精度是否合适，如果不合适马上通知热力车间，重新联系厂家或进行加工出处理。1.2检修工具及资材准备情况提前准备好检修中能用到的工具、吊具；青稞纸、填料、铜皮、百分表架子、铅丝、红丹粉、测量工具1.3检查吊装工具检查悬挂单轨吊是否完好可靠，手拉葫芦和钢丝绳是否完好，吊环卸扣是否齐全1.4机组运行参数记录电流：150A出口压力：6Mpa水泵近期运行振动参数如下：水泵对轮侧轴承尾端轴承垂直水平轴向垂直水平轴向速度7.46.57.38.95.17.9位移129118131162931421.5介质关闭确认、电机停电挂牌确认电工给电机停电、解线、挂牌，岗位人员关闭进出口阀门和冷却水阀门，仪表工把轴承测温仪表线拆除1.6开班组安全会，填写检修安全票和热力作业票，把安全措施落实到每一名参与检修的工作人员。人员配备序号工种名称人数备注1技术员1负责备件确认、尺寸测量、数据及检修内容记录2钳工8所有机械部分的检修内容3电工2负责电机的停电、解线、挂牌4管工4检修时需要配合拆除和安装管道5仪表2拆卸和安装轴瓦测温仪表线6焊工1配合钳工、管工作业7岗位工1配合检修人员，完成对机组的操作及保养工器具及材料准备序号名称规格单位数量备注钳子1活扳手12寸把2梅花扳手30mm把2轴承箱中分面螺栓1梅花扳手32mm把2进口法兰螺栓2敲击扳手46mm把2出口法兰螺栓3敲击扳手60mm把2泵体与底座固定螺栓4敲击扳手80把2泵体连接螺栓5一字螺丝刀把26内六角扳手套17布剪刀把1铁剪刀把18十字螺丝刀把29大锤把210手锤把211扁铲把2圆锉把1平挫把112砂纸水砂纸，普通砂纸张1013密封胶管214青稞纸0.40mm块215手拉葫芦3吨个116手拉葫芦1吨个117钢丝绳直径15mm根2拉轮器内径350mm件1小撬棍0.5米把2白铁皮0.5mm,1mm张1铜皮0.05mm,0.10mm,0.20mm张1红丹粉适量刮刀把1百分表精度0.01mm块2铅丝直径0.6mm米1洗油适量碎布适量米尺量程5米把1卡尺量程150mm,300mm把2千分尺量程25mm把1检修内容序号检修内容检修具体实施步骤技术要求及注意事项使用工具时间人数提示1拆卸1.1拆卸与水泵相连的附属部件1.1.1拆卸进出口管道连接法兰螺栓1.1.2拆卸进口滤水器1.1.3拆卸出口段管道1.1.4拆卸测温仪表线1.1.5拆卸轴承、轴套冷却水管1.泵体吊走后进出口管道处于悬空状态，所以需要用铁丝把进出口管道固定住。2.由于进出口疏水管道与进出口管道是焊接的，所以需要电焊工用气焊把疏水管道割断。1吨的手拉葫芦、绳扣、撬棍、30—32的梅花扳手，手锤3小时881.2拆卸并吊出泵体1.2.1拆卸联轴器罩子和联轴器销子1.2.2拆卸水泵四条地脚螺栓1.2.3松开泵体连接螺栓1.2.4悬挂梁上挂上3吨的手拉葫芦，把泵体运到旁边宽敞的地点、落下。由于泵体为圆柱形，所以需要在线上把泵体螺母松开，否则泵体将发生转动3小时661.3水泵解体1.3.1用拉抡器拉下联轴器，如果过紧那么加热联轴器到100摄氏度左右，待联轴器内孔膨胀后将其拆下（1小时）1.3.2拆卸前后轴承箱端盖螺栓，拧出轴承密封小盖，拆卸前后轴承箱上盖拆卸上下轴瓦。拆卸前后轴承箱。（0.5小时）1.3.3拆卸填料压拦、抠出盘根、首盖和尾盖螺栓，拆下首盖和尾盖（1小时）。1.3.4拆卸轴套背母和前后轴套；拆卸平衡盘、平衡套（0.5小时）1.3.5拆卸泵体连接螺栓，拆下末段、末级叶轮。1.3.6逐级拆下各级叶轮、导叶、键和各级泵段。1.3.7拆卸平衡环压盖和平衡环1.拆卸泵段、导叶、叶轮时要边拆边做标记，分别打上一级，二级⋯⋯..。2.拆卸叶轮时不要用手捶直...
