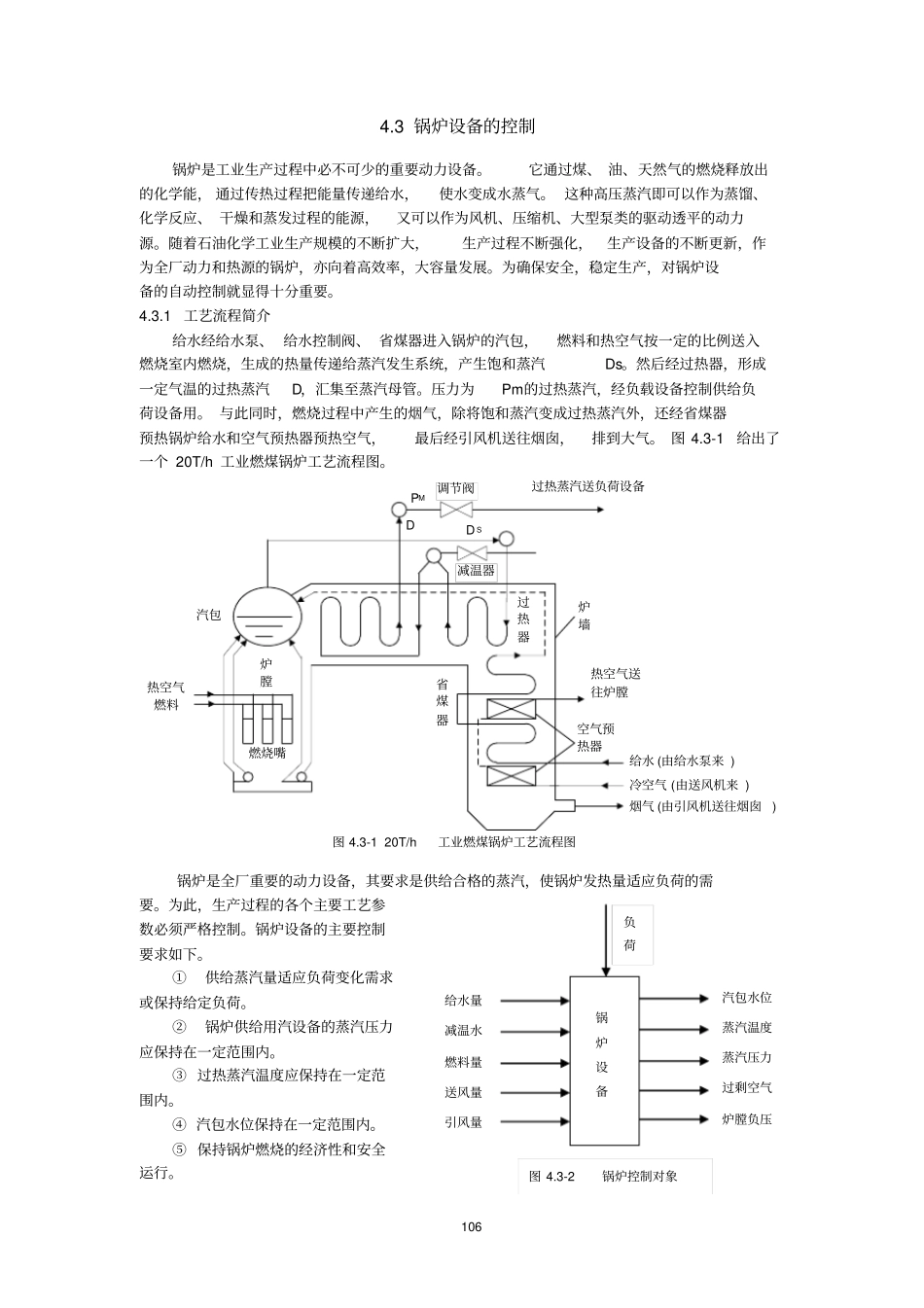

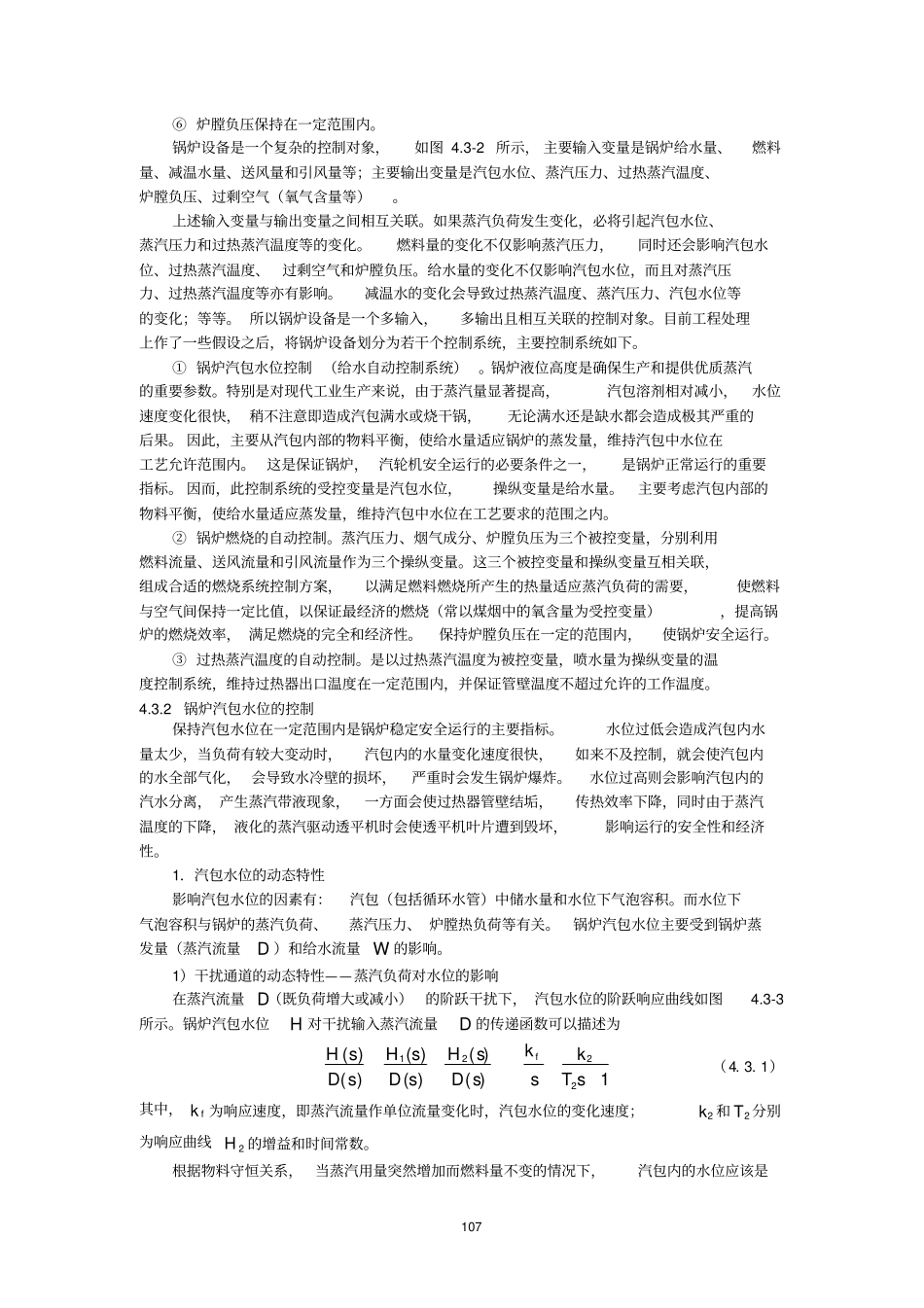

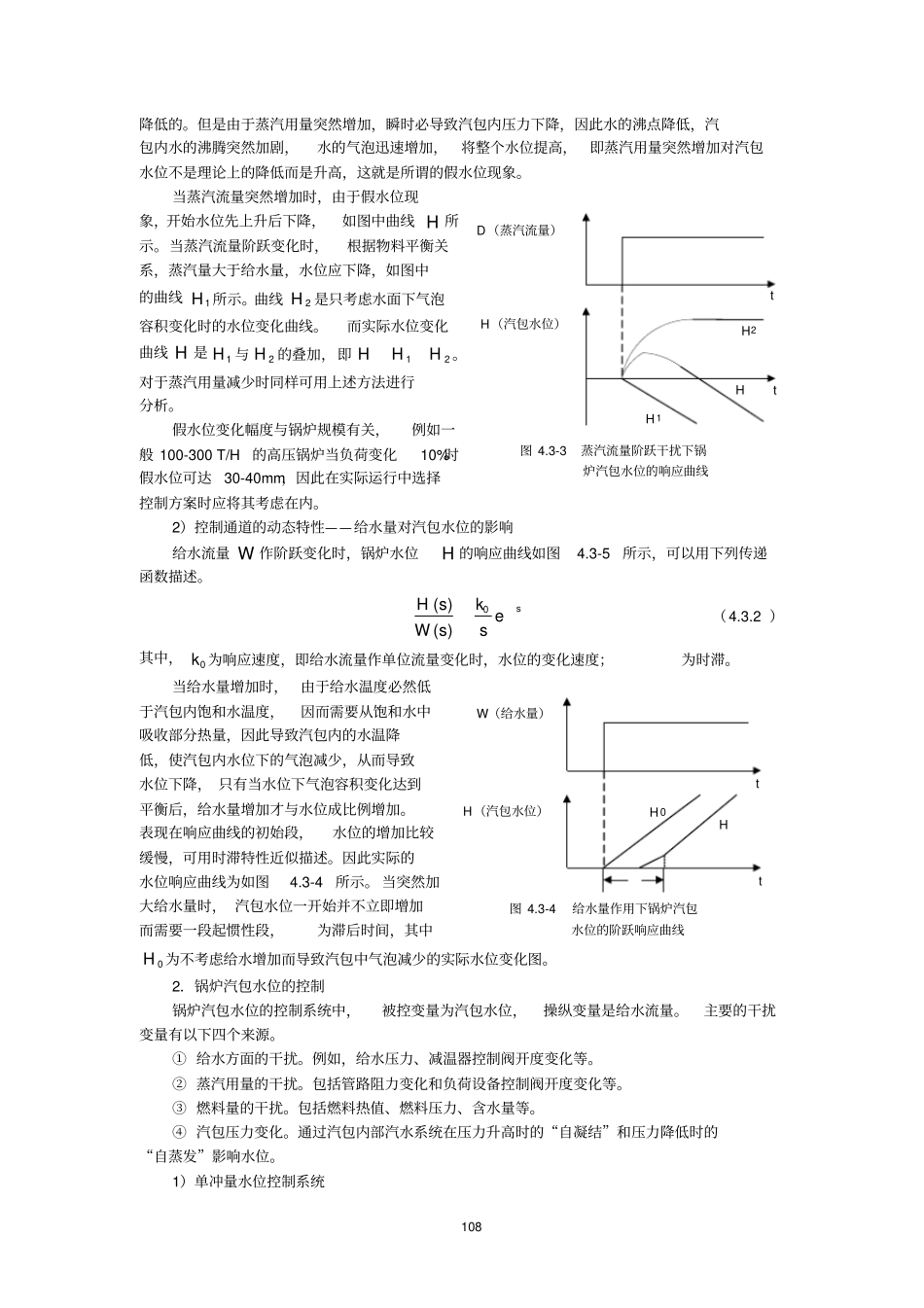

1064.3锅炉设备的控制锅炉是工业生产过程中必不可少的重要动力设备。它通过煤、油、天然气的燃烧释放出的化学能，通过传热过程把能量传递给水，使水变成水蒸气。这种高压蒸汽即可以作为蒸馏、化学反应、干燥和蒸发过程的能源，又可以作为风机、压缩机、大型泵类的驱动透平的动力源。随着石油化学工业生产规模的不断扩大，生产过程不断强化，生产设备的不断更新，作为全厂动力和热源的锅炉，亦向着高效率，大容量发展。为确保安全，稳定生产，对锅炉设备的自动控制就显得十分重要。4.3.1工艺流程简介给水经给水泵、给水控制阀、省煤器进入锅炉的汽包，燃料和热空气按一定的比例送入燃烧室内燃烧，生成的热量传递给蒸汽发生系统，产生饱和蒸汽Ds。然后经过热器，形成一定气温的过热蒸汽D，汇集至蒸汽母管。压力为Pm的过热蒸汽，经负载设备控制供给负荷设备用。与此同时，燃烧过程中产生的烟气，除将饱和蒸汽变成过热蒸汽外，还经省煤器预热锅炉给水和空气预热器预热空气，最后经引风机送往烟囱，排到大气。图4.3-1给出了一个20T/h工业燃煤锅炉工艺流程图。调节阀减温器炉膛燃烧嘴热空气燃料省煤器炉墙热空气送往炉膛空气预热器给水(由给水泵来)冷空气(由送风机来)烟气(由引风机送往烟囱)汽包DPMDS过热蒸汽送负荷设备过热器图4.3-120T/h工业燃煤锅炉工艺流程图锅炉是全厂重要的动力设备，其要求是供给合格的蒸汽，使锅炉发热量适应负荷的需要。为此，生产过程的各个主要工艺参数必须严格控制。锅炉设备的主要控制要求如下。①供给蒸汽量适应负荷变化需求或保持给定负荷。②锅炉供给用汽设备的蒸汽压力应保持在一定范围内。③过热蒸汽温度应保持在一定范围内。④汽包水位保持在一定范围内。⑤保持锅炉燃烧的经济性和安全运行。给水量减温水燃料量送风量引风量汽包水位蒸汽温度蒸汽压力过剩空气炉膛负压锅炉设备负荷图4.3-2锅炉控制对象107⑥炉膛负压保持在一定范围内。锅炉设备是一个复杂的控制对象，如图4.3-2所示，主要输入变量是锅炉给水量、燃料量、减温水量、送风量和引风量等；主要输出变量是汽包水位、蒸汽压力、过热蒸汽温度、炉膛负压、过剩空气（氧气含量等）。上述输入变量与输出变量之间相互关联。如果蒸汽负荷发生变化，必将引起汽包水位、蒸汽压力和过热蒸汽温度等的变化。燃料量的变化不仅影响蒸汽压力，同时还会影响汽包水位、过热蒸汽温度、过剩空气和炉膛负压。给水量的变化不仅影响汽包水位，而且对蒸汽压力、过热蒸汽温度等亦有影响。减温水的变化会导致过热蒸汽温度、蒸汽压力、汽包水位等的变化；等等。所以锅炉设备是一个多输入，多输出且相互关联的控制对象。目前工程处理上作了一些假设之后，将锅炉设备划分为若干个控制系统，主要控制系统如下。①锅炉汽包水位控制（给水自动控制系统）。锅炉液位高度是确保生产和提供优质蒸汽的重要参数。特别是对现代工业生产来说，由于蒸汽量显著提高，汽包溶剂相对减小，水位速度变化很快，稍不注意即造成汽包满水或烧干锅，无论满水还是缺水都会造成极其严重的后果。因此，主要从汽包内部的物料平衡，使给水量适应锅炉的蒸发量，维持汽包中水位在工艺允许范围内。这是保证锅炉，汽轮机安全运行的必要条件之一，是锅炉正常运行的重要指标。因而，此控制系统的受控变量是汽包水位，操纵变量是给水量。主要考虑汽包内部的物料平衡，使给水量适应蒸发量，维持汽包中水位在工艺要求的范围之内。②锅炉燃烧的自动控制。蒸汽压力、烟气成分、炉膛负压为三个被控变量，分别利用燃料流量、送风流量和引风流量作为三个操纵变量。这三个被控变量和操纵变量互相关联，组成合适的燃烧系统控制方案，以满足燃料燃烧所产生的热量适应蒸汽负荷的需要，使燃料与空气间保持一定比值，以保证最经济的燃烧（常以煤烟中的氧含量为受控变量），提高锅炉的燃烧效率，满足燃烧的完全和经济性。保持炉膛负压在一定的范围内，使锅炉安全运行。③过热蒸汽温度的自动控制。是以过热蒸汽温度为被控变量，喷水量为操纵变量的温度控制系统，维持过热器出口温度在一定范围内，并保证管壁温度不超过允许的工作温度。4.3.2锅炉汽包水位的控制保持汽包水位...
