阶段性试题5电工技术基础与技能VIP免费

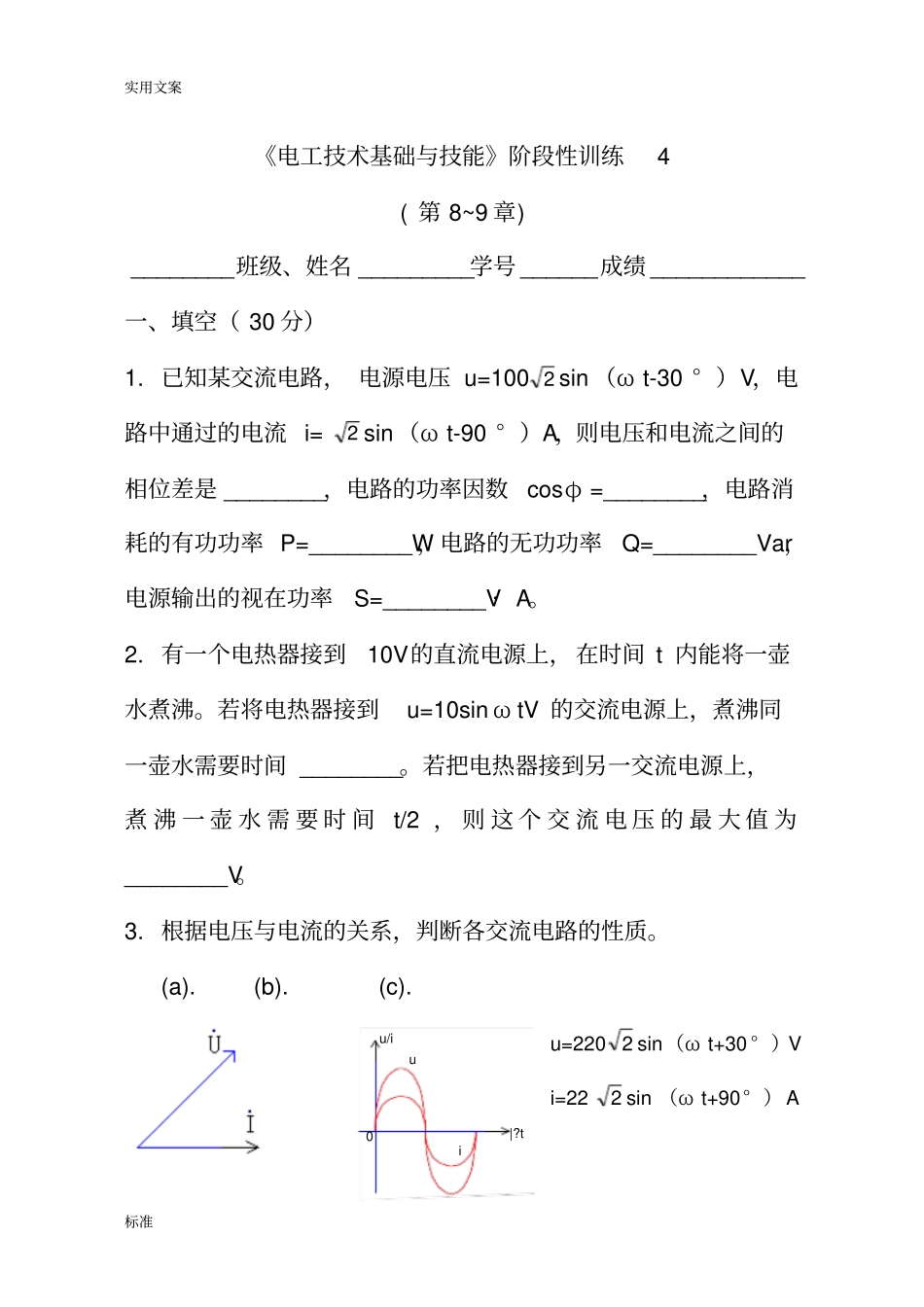

实用文案标准《电工技术基础与技能》阶段性训练4(第8~9章)________班级、姓名_________学号______成绩____________一、填空（30分）1.已知某交流电路，电源电压u=1002sin（ωt-30°）V，电路中通过的电流i=2sin（ωt-90°）A，则电压和电流之间的相位差是________，电路的功率因数cosφ=________，电路消耗的有功功率P=________W，电路的无功功率Q=________Var，电源输出的视在功率S=________V·A。2.有一个电热器接到10V的直流电源上，在时间t内能将一壶水煮沸。若将电热器接到u=10sinωtV的交流电源上，煮沸同一壶水需要时间________。若把电热器接到另一交流电源上，煮沸一壶水需要时间t/2，则这个交流电压的最大值为________V。3.根据电压与电流的关系，判断各交流电路的性质。(a).(b).(c).u=2202sin（ωt+30°）Vi=222sin（ωt+90°）Au/i|?tui0实用文案标准(a)_________电(b)________电路（c）_________电路4．右图所示移相电路，已知电阻R=100Ω，输出电压Ui=2sin600πtV，欲使输出电压的相位向落后方向移动45°，则电容C=________μF，输出电压U0=________V。5.在R-L-C并联谐振电路中，已知电阻R为500Ω，电感为16mH，电容为40μF，电路端电压为10V，则谐振频率f0=________HZ，品质因数Q=________，谐振时的电流I=________A。6.在谐振电路中，可以增大品质因数，以提高电路的________；但品质因数过大，就使________变窄了，接收的信号就容易________。7.已知二正弦交流电为i1=62sin(ωt+120°)A，i2=82in(ωt+30°)A，则8．写出下列各段电路的复阻抗。（a）(b)(c)Z=____________;Z=__________;Z=____________.9．已知某电路的复阻抗Z=20ej30°Ω，则此电路的电阻为RCuuio7|?8|?3|?5|?2|?12|?6|?实用文案标准________Ω，电抗为______Ω，性质为________电路。10．两阻抗Z1=10+j10Ω,Z2=10-j10Ω,并联后接在u=2202sinωtV的电源，则电路的总阻抗为________Ω，总电流I的有效值为________A，解析式i=________________A。二.选择（24分）1．正弦交流电的三要素是指________。A.电阻、电感和电容；B.有效值、频率和初相；C.电流、电压和相位差；D.瞬间值、最大值和有效值。2．某一灯泡上写着额定电压220V，是指________。A．最大值；B.瞬间值；C.有效值；D.平均值.3.在R-L串联电路中,不正确的功率因数表达式是________。A.cosΦ=R/∣Z∣；B.cosΦ=UR/U；C.cosΦ=UL/U；D.cosΦ=P/S。4.如右图所示,交流电压表的读数分别是:V为10V,V1为8V,则V2的读数是________。A.6V；B.2V；C.10V；D.4V.5.电路如下图所示,只有________是属电感性电路。A.R=4Ω，XL=1Ω,XC=2ΩB.R=4Ω，XL=0Ω，XC=2Ω;实用文案标准B.R=4Ω，XL=3Ω，XC=2ΩD.R=4Ω，XL=3Ω，XC=3Ω.6．如右图所示,当交流电源的电压为220V，频率为50HZ，三只灯泡的亮度相同。现将交流电的频率改为100HZ，则下列情况正确的应是________。A.A灯比原来暗;B.B灯比原来亮;C.C灯比原来亮;D.C灯和原来一样亮.7.在RLC串联电路中,电阻、电感和电容两端的电压均为100V,则电路的端电压为________。A.100V；B.300V；C.200V;D.1003V.8.实际电感线圈和电容器并联的电路发生谐振时,其特点是________。A.电路的总阻抗∣Z0|=L/RC最大,总电流I0=U/|Z0|最小,电路呈电阻性,支路电流是总电流的Q倍。B．电路的总阻抗|Z0|=R最小,总电流I0=U/R最大,电路呈电阻性,总电流是支路电流的Q倍。RXcXLCLRABC实用文案标准C．电路的总阻抗|Z0|=R+j（XL-XC）最大,总电流I0=U/|Z0|D．电路的总阻抗|Z0|=RC/L最小,总电流I0=U/|Z0|最大,总电流是支路电流的Q倍。三．判断（10分）1．一只额定电压为220V的灯泡，可以接在最大值为311V的交流电源上。（）2．只有在纯电阻电路中，端电压与电流的相位差才为零。（）3．提高电路的功率因数，可以延长电器设备的使用寿命。（）4．如果将一只“220V，100W”，的白炽灯，接到电压为220V，输出功率为2000W的电源上，则灯泡会烧坏。（）5．用交流电表测得交流电的数值是其平均值。（）四．计算（36分）1．一个电感线圈接到电压为120V的直流电源上，测得电流为20A，接到频率为50HZ、电压为220V的交流电源上，测得电流为28.2A，求:线圈...
