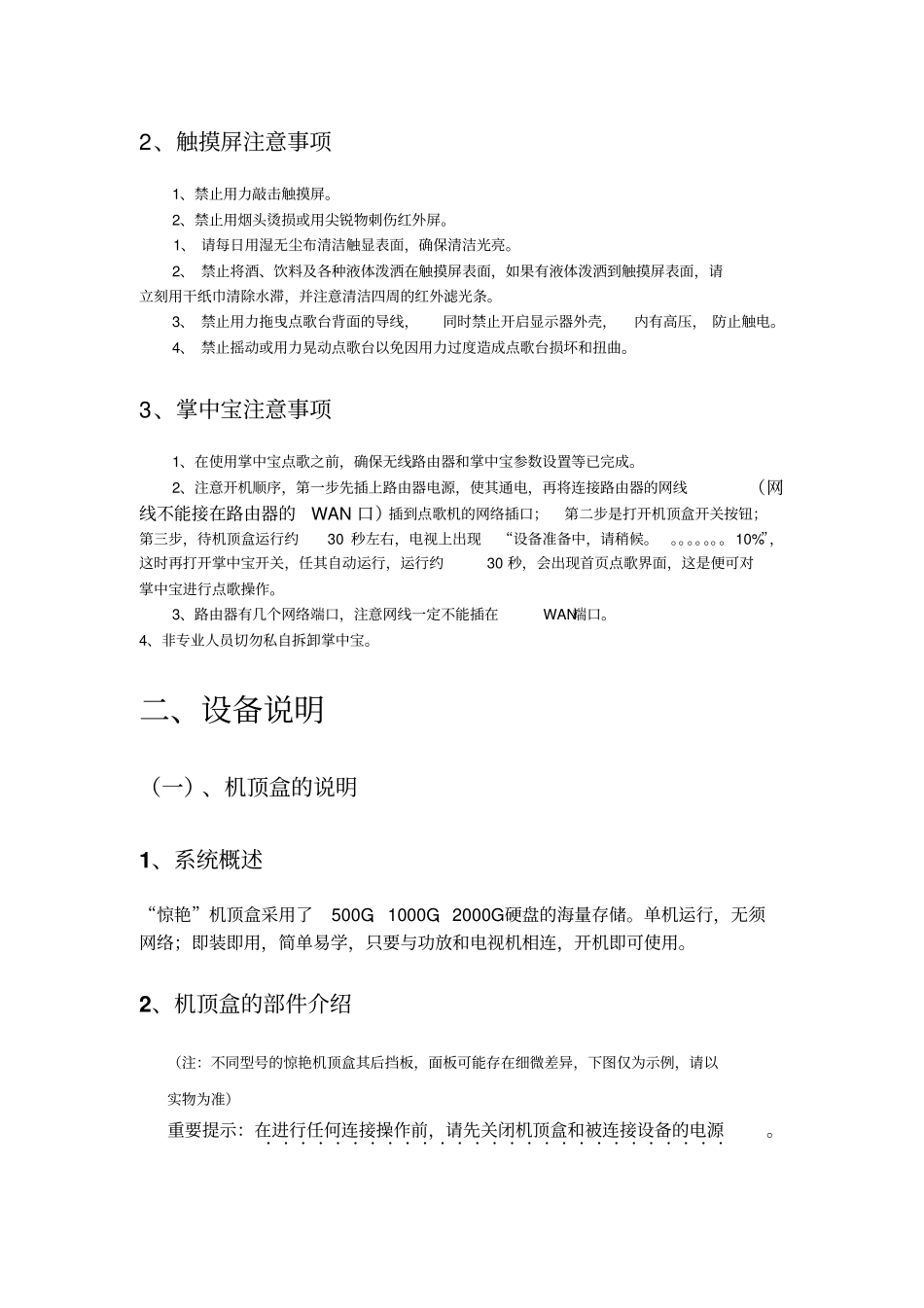

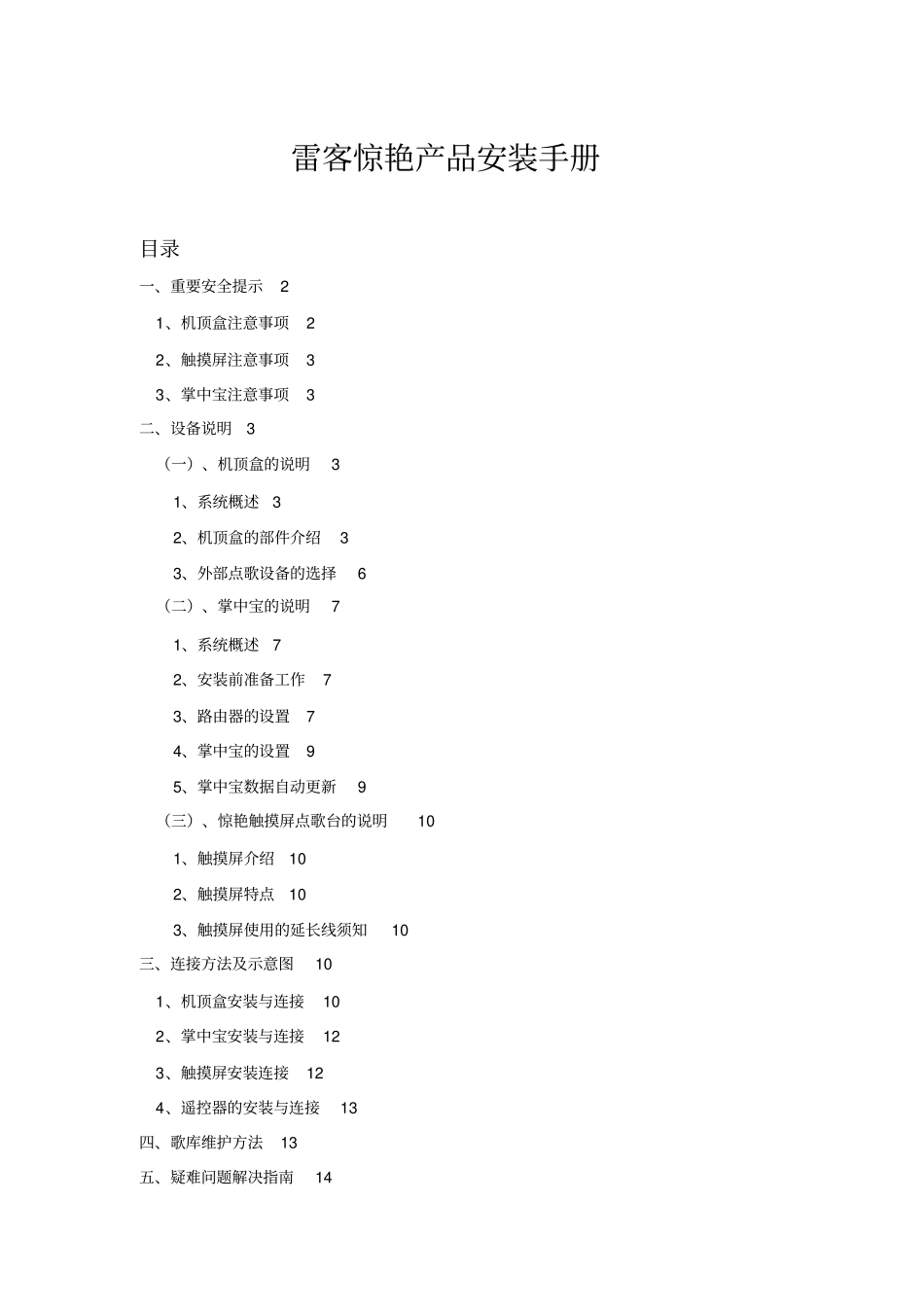

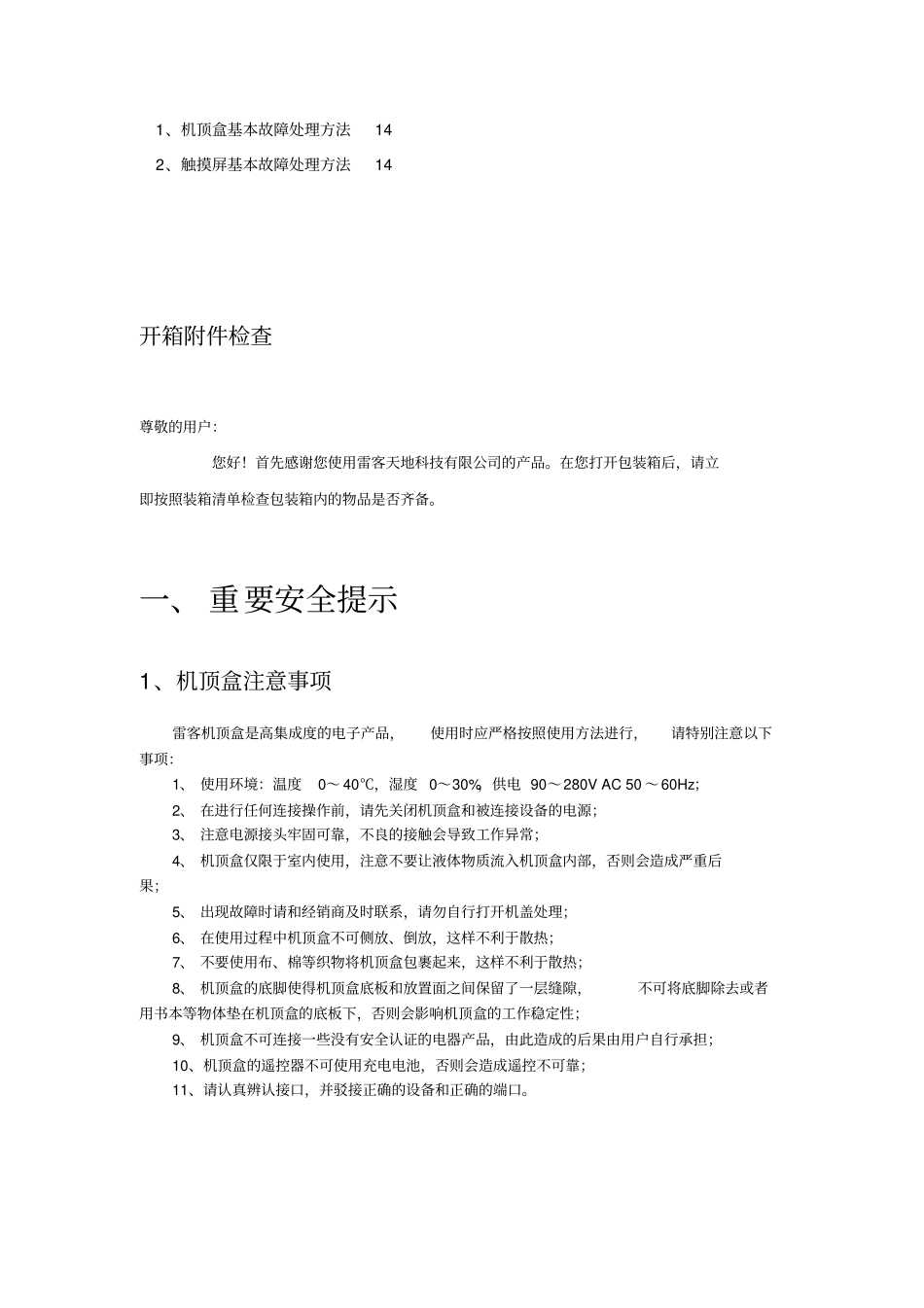

雷客惊艳产品安装手册目录一、重要安全提示21、机顶盒注意事项22、触摸屏注意事项33、掌中宝注意事项3二、设备说明3（一）、机顶盒的说明31、系统概述32、机顶盒的部件介绍33、外部点歌设备的选择6（二）、掌中宝的说明71、系统概述72、安装前准备工作73、路由器的设置74、掌中宝的设置95、掌中宝数据自动更新9（三）、惊艳触摸屏点歌台的说明101、触摸屏介绍102、触摸屏特点103、触摸屏使用的延长线须知10三、连接方法及示意图101、机顶盒安装与连接102、掌中宝安装与连接123、触摸屏安装连接124、遥控器的安装与连接13四、歌库维护方法13五、疑难问题解决指南141、机顶盒基本故障处理方法142、触摸屏基本故障处理方法14开箱附件检查尊敬的用户：您好！首先感谢您使用雷客天地科技有限公司的产品。在您打开包装箱后，请立即按照装箱清单检查包装箱内的物品是否齐备。一、重要安全提示1、机顶盒注意事项雷客机顶盒是高集成度的电子产品，使用时应严格按照使用方法进行，请特别注意以下事项：1、使用环境：温度0～40℃，湿度0～30%，供电90～280VAC50～60Hz；2、在进行任何连接操作前，请先关闭机顶盒和被连接设备的电源；3、注意电源接头牢固可靠，不良的接触会导致工作异常；4、机顶盒仅限于室内使用，注意不要让液体物质流入机顶盒内部，否则会造成严重后果；5、出现故障时请和经销商及时联系，请勿自行打开机盖处理；6、在使用过程中机顶盒不可侧放、倒放，这样不利于散热；7、不要使用布、棉等织物将机顶盒包裹起来，这样不利于散热；8、机顶盒的底脚使得机顶盒底板和放置面之间保留了一层缝隙，不可将底脚除去或者用书本等物体垫在机顶盒的底板下，否则会影响机顶盒的工作稳定性；9、机顶盒不可连接一些没有安全认证的电器产品，由此造成的后果由用户自行承担；10、机顶盒的遥控器不可使用充电电池，否则会造成遥控不可靠；11、请认真辨认接口，并驳接正确的设备和正确的端口。2、触摸屏注意事项1、禁止用力敲击触摸屏。2、禁止用烟头烫损或用尖锐物刺伤红外屏。1、请每日用湿无尘布清洁触显表面，确保清洁光亮。2、禁止将酒、饮料及各种液体泼洒在触摸屏表面，如果有液体泼洒到触摸屏表面，请立刻用干纸巾清除水滞，并注意清洁四周的红外滤光条。3、禁止用力拖曳点歌台背面的导线，同时禁止开启显示器外壳，内有高压，防止触电。4、禁止摇动或用力晃动点歌台以免因用力过度造成点歌台损坏和扭曲。3、掌中宝注意事项1、在使用掌中宝点歌之前，确保无线路由器和掌中宝参数设置等已完成。2、注意开机顺序，第一步先插上路由器电源，使其通电，再将连接路由器的网线（网线不能接在路由器的WAN口）插到点歌机的网络插口；第二步是打开机顶盒开关按钮；第三步，待机顶盒运行约30秒左右，电视上出现“设备准备中，请稍候。。。。。。。。10%”，这时再打开掌中宝开关，任其自动运行，运行约30秒，会出现首页点歌界面，这是便可对掌中宝进行点歌操作。3、路由器有几个网络端口，注意网线一定不能插在WAN端口。4、非专业人员切勿私自拆卸掌中宝。二、设备说明（一）、机顶盒的说明1、系统概述“惊艳”机顶盒采用了500G、1000G、2000G硬盘的海量存储。单机运行，无须网络；即装即用，简单易学，只要与功放和电视机相连，开机即可使用。2、机顶盒的部件介绍（注：不同型号的惊艳机顶盒其后挡板，面板可能存在细微差异，下图仅为示例，请以实物为准）重要提示：在进行任何连接操作前，请先关闭机顶盒和被连接设备的电源．．．．．．．．．．．．．．．．．．．．．．．．．．．。2.1机顶盒上面板说明：1——电源开关：按下此开关，机顶盒将在开机状态和关机状态之间切换。2——电源指示灯：用于指示机顶盒的状态。不亮表示机顶盒关闭了；蓝色表示机顶盒处于开机状态；2.2机顶盒后面板说明：1——USB端口2——VGA显示器接口3——电源输入4——语音点歌麦克接口5——外置遥控器接口6——录音（左声道）7——录音（右声道）8——音频（左声道）9——音频（右声道）10——视频111——视频212——鼠标接口13——键盘接口14——串口115——串口216——HDMI接口17——网络接口3、外部点歌设备的...
