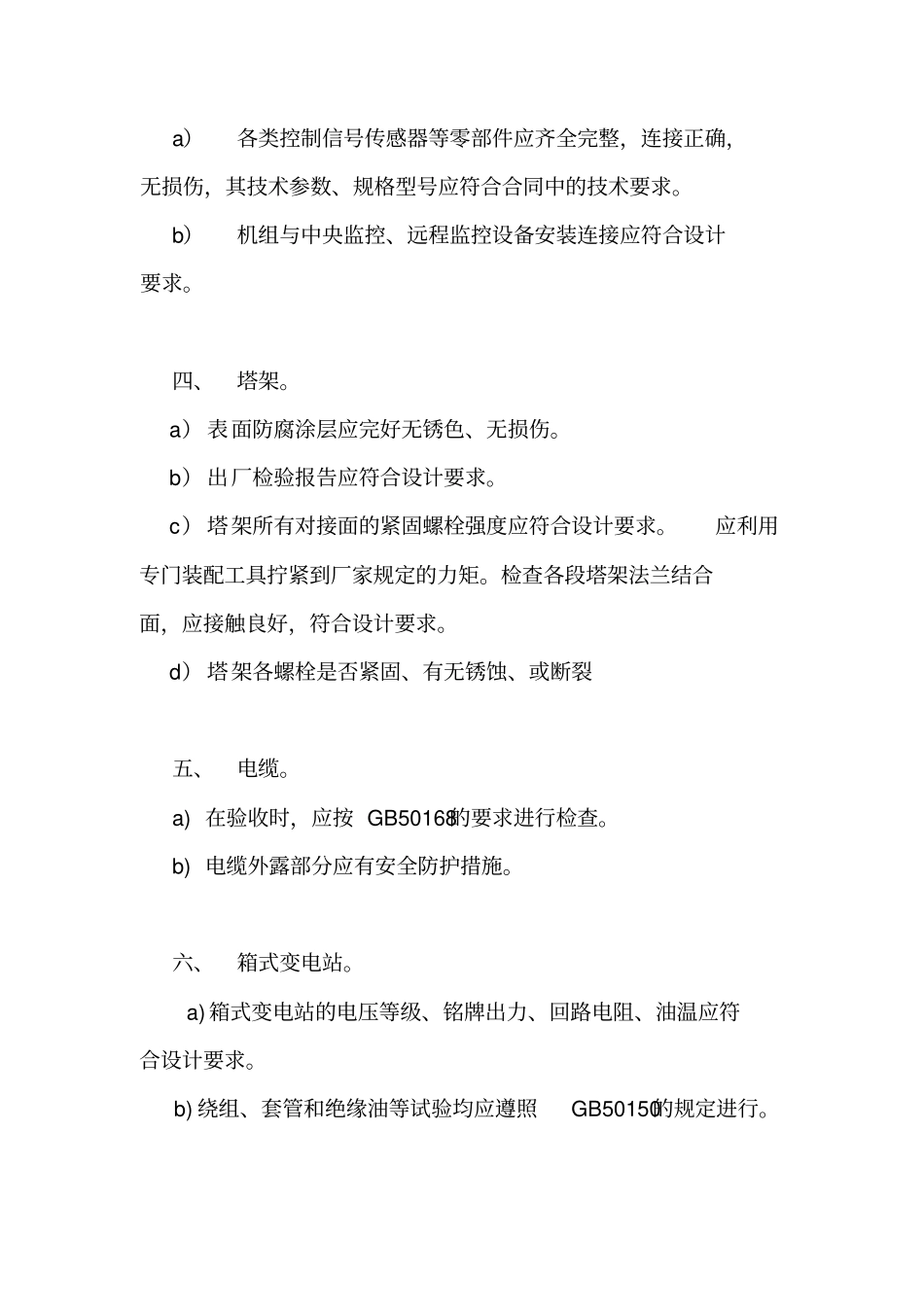

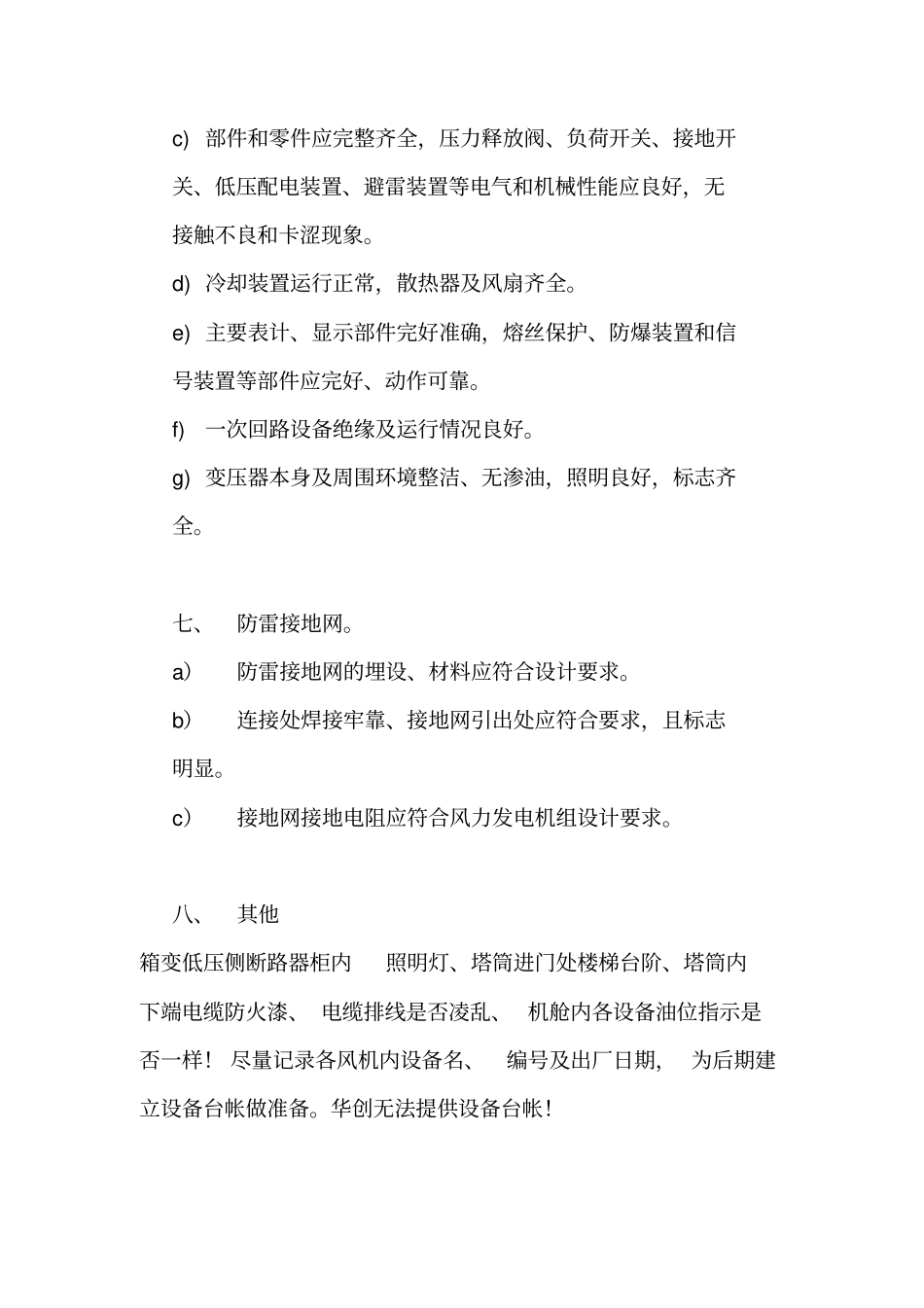

风力发电机组工程验收标准风力发电场每台风力发电机组的安装工程为一个单位工程，它由风力发电机组基础、风力发电机组安装、风力发电机监控系统、塔架、电缆、箱式变电站、防雷接地网七个分部工程组成。一、风力发电机组基础。a）基础尺寸、钢筋规格、型号、钢筋网结构及绑扎、混凝土试块试验报告及浇注工艺等应符合设计要求。b）基础浇注后应保养28天后方可进行塔架安装，塔架安装时混凝土基础的强度不应低于设计强度的75％。c）基础埋设件应与设计相符。d）是否有基础裸露在外面，是否存在基础断裂或钢筋网结构裸露在外面二、风力发电机组安装。a）风轮、传动机构、增速机构、发电机、偏航机构、气动刹车机构、机械刹车机构、冷却系统、液压系统、电气控制系统等部件、系统应符合合同中的技术要求。b）液压系统、冷却系统、润滑系统、齿轮箱等无漏、渗油现象，且油品符合要求，油位应正常。c）机舱、塔内控制柜、电缆等电气连接应安全可靠，相序正确。接地应牢固可靠。应有防振、防潮、防磨损等安全措施。三、风力发电机组监控系统。a）各类控制信号传感器等零部件应齐全完整，连接正确，无损伤，其技术参数、规格型号应符合合同中的技术要求。b）机组与中央监控、远程监控设备安装连接应符合设计要求。四、塔架。a）表面防腐涂层应完好无锈色、无损伤。b）出厂检验报告应符合设计要求。c）塔架所有对接面的紧固螺栓强度应符合设计要求。应利用专门装配工具拧紧到厂家规定的力矩。检查各段塔架法兰结合面，应接触良好，符合设计要求。d）塔架各螺栓是否紧固、有无锈蚀、或断裂五、电缆。a)在验收时，应按GB50168的要求进行检查。b)电缆外露部分应有安全防护措施。六、箱式变电站。a)箱式变电站的电压等级、铭牌出力、回路电阻、油温应符合设计要求。b)绕组、套管和绝缘油等试验均应遵照GB50150的规定进行。c)部件和零件应完整齐全，压力释放阀、负荷开关、接地开关、低压配电装置、避雷装置等电气和机械性能应良好，无接触不良和卡涩现象。d)冷却装置运行正常，散热器及风扇齐全。e)主要表计、显示部件完好准确，熔丝保护、防爆装置和信号装置等部件应完好、动作可靠。f)一次回路设备绝缘及运行情况良好。g)变压器本身及周围环境整洁、无渗油，照明良好，标志齐全。七、防雷接地网。a）防雷接地网的埋设、材料应符合设计要求。b）连接处焊接牢靠、接地网引出处应符合要求，且标志明显。c）接地网接地电阻应符合风力发电机组设计要求。八、其他箱变低压侧断路器柜内照明灯、塔筒进门处楼梯台阶、塔筒内下端电缆防火漆、电缆排线是否凌乱、机舱内各设备油位指示是否一样！尽量记录各风机内设备名、编号及出厂日期，为后期建立设备台帐做准备。华创无法提供设备台帐！单台机组启动调试试运验收1.1.1验收应具备的条件。1.1.1.1风力发电机组安装工程及其配套工程均应通过单位工程完工验收。风力发电机组安装完成后，进入静态调试阶段，动态调试前应符合下列要求：a）机组安装检查结束并经确认。b）测定发电机定子绕组、转子绕组的对地绝缘电阻，应符合被测机组的设计要求。c）照明、通讯、安全防护装置应齐全。1.1.1.2升压站和场内电力线路已与电网接通，通过冲击试验。1.1.1.3风力发电机组必须已通过下列试验。a）紧急停机试验。b）振动停机试验。c）超速保护试验。1.1.1.4风力发电机组经调试后，安全无故障连续并网运行不得少于240h。1.1.1.5启动机组前应进行控制功能和安全保护功能的检查和试验，确认各项控制功能和保护动作准确、可靠。1.1.1.6检查设定风力发电机组各控制系统的参数，控制系统应能完成风力发电机组的正常运行控制。1.1.1.7试运行前及试运行期间应按表2内容进行检查并应符合产品技术要求。表2检查内容序号检查项目描述检查手段及要求验收人员填写级别检查内容、目视检查功能测试检查结果备注AB1.零部件到货验收记录全面、填写规范资料完整★2.机组安装检查清单记录全面、填写规范资料完整★3.安装验收检查清单记录全面、填写规范资料完整★4.静态调试检查记记录全面、填写规范资料完整★录5.机组调试报告记录全面、填写规范资料完整★6.试运行检查清单记录全面、填...
