风冷冷热水机组低温增焓说明书教材VIP免费

风冷冷热水机组低温增焓说明书教材_第1页
1/34
风冷冷热水机组低温增焓说明书教材_第2页
2/34
风冷冷热水机组低温增焓说明书教材_第3页
3/34

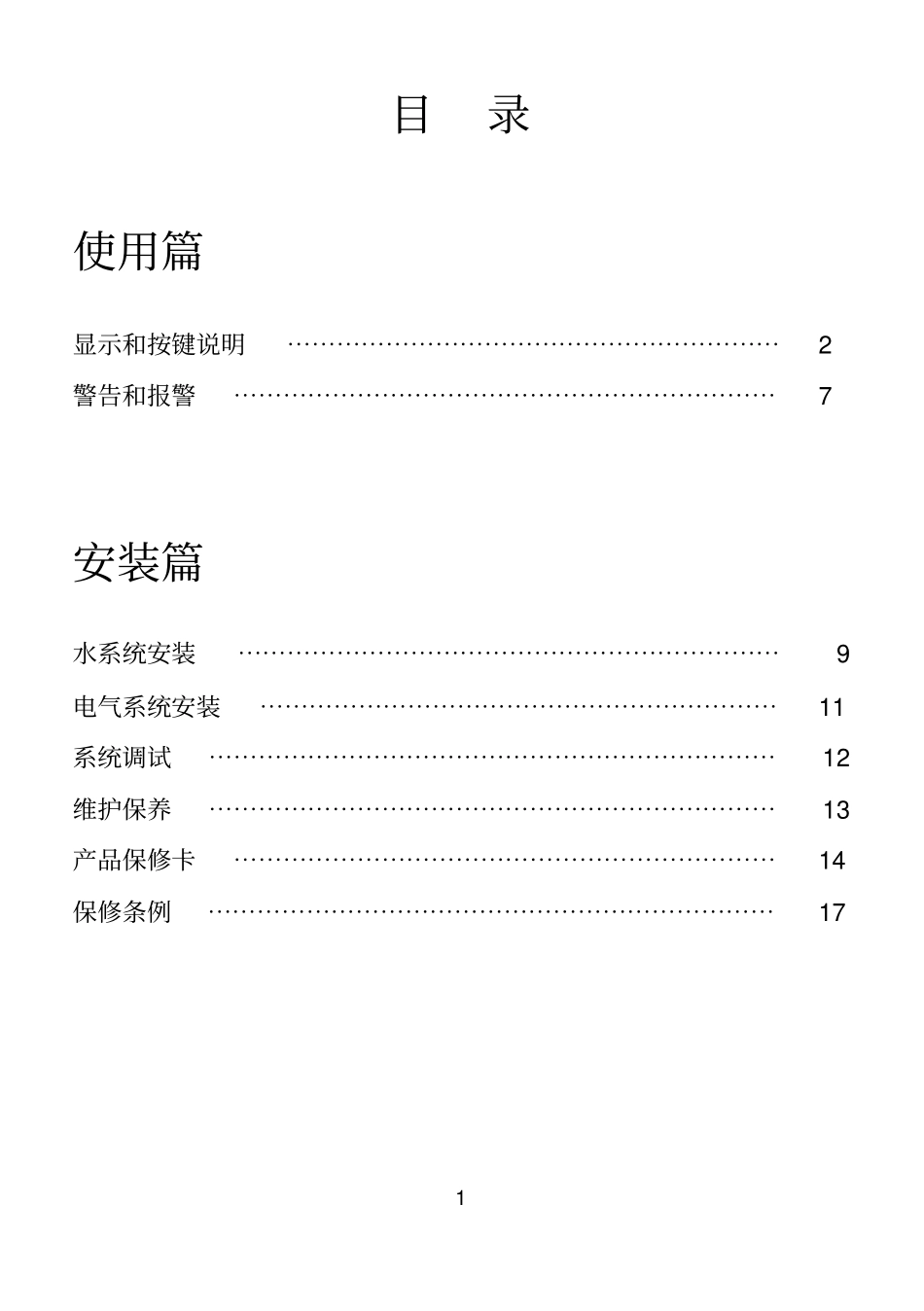

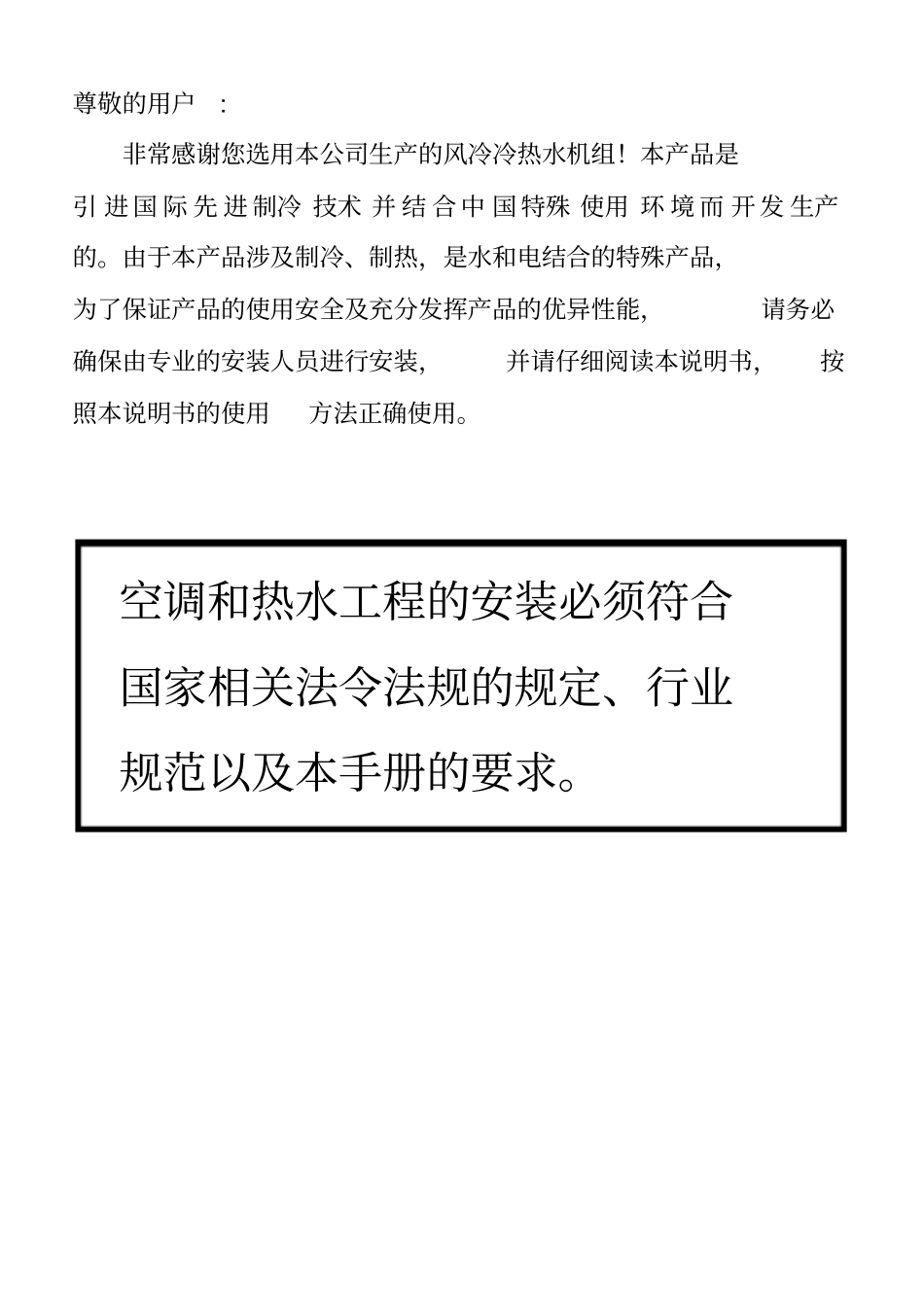

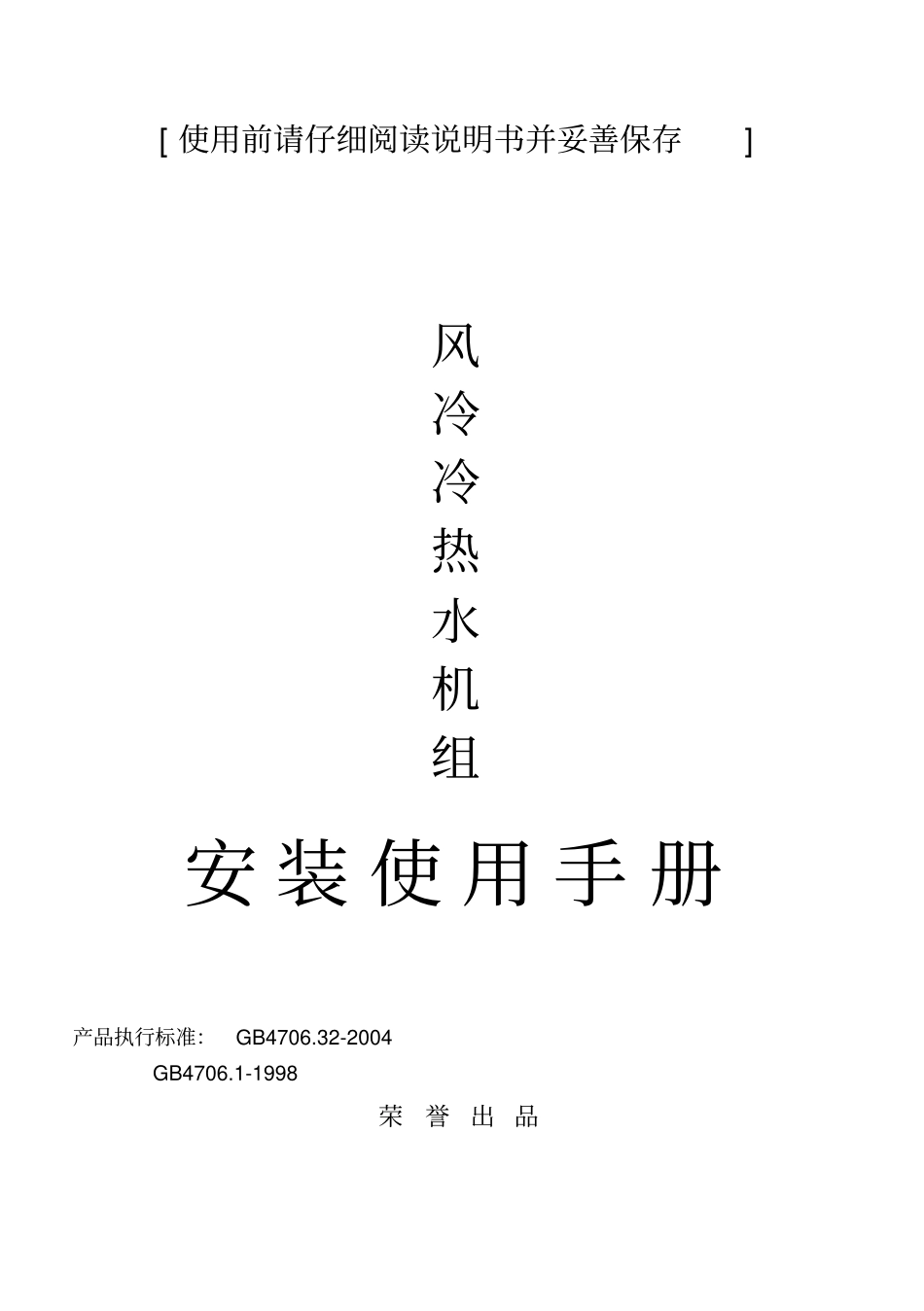

[使用前请仔细阅读说明书并妥善保存]风冷冷热水机组安装使用手册产品执行标准:GB4706.32-2004GB4706.1-1998荣誉出品尊敬的用户:非常感谢您选用本公司生产的风冷冷热水机组!本产品是引进国际先进制冷技术并结合中国特殊使用环境而开发生产的。由于本产品涉及制冷、制热,是水和电结合的特殊产品,为了保证产品的使用安全及充分发挥产品的优异性能,请务必确保由专业的安装人员进行安装,并请仔细阅读本说明书,按照本说明书的使用方法正确使用。空调和热水工程的安装必须符合国家相关法令法规的规定、行业规范以及本手册的要求。1目录使用篇显示和按键说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2警告和报警⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7安装篇水系统安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9电气系统安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11系统调试⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12维护保养⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13产品保修卡⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14保修条例⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯172使用篇显示和按键说明显示和按键1、手操器外形图◆手操器接口示意图:32、操作界面说明及操作(1)、主界面点击【开机】键可开启机组;点击【关机】键可关闭机组;点击【故障查询】键可进入故障查询选择界面;点击【参数设置】键可进入参数设置选择界面;点击【定时】键可进入定时开关机时间设置界面;点击【机组状态】键可进入机组状态查看界面;点击【注意事项】键可进入注意事项查看界面。“回水温度℃”指空调回水温度,“出水温度℃”指空调出水温度。左边的四行:左边首行显示机组运行方式:用户可自行选择手动开关机和定时开关机两种运行方式;第二行显示机组工作状态开机则显示“开机”机组关机则显示“待机”;第三行显示机组工作模式:显示机组模式:制冷或制热;第四行显示机组设定温度。点击屏幕上方日期及时钟区域则可进入时钟及日期修改界面,具体如下:4如上图所示,用户可直接输入实时日期及时钟即可修改相关日期及时钟,完成后点击【确认】键或者点击【取消】返回主界面。(2)、查看注意事项界面在主界面下点击主界面下方【注意事项】则可进入相关界面,详细界面如下:查看完成后按【返回键】返回主界面(3)、机组状态查询在主界面下点击下方【机组状态】则可进入选择机组查询状态界面,详细界面如下:5如上所示,左边显示空调、环境温度及曲线图,右边可提供用户选择查看的机组号,点击【返回】键可返回主界面;点击相关机组则可进入相关机组状态查看界面,具体如下:如上图所示,界面上半部分显示机组图片、机组原理及机组各部件启停状态;界面下半部分显示机组各个温度点实时温度及电子膨胀阀开度大小。注:该界面首次查询,数据更新需要等待2~3秒!点击【返回】键可返回选择机组查询状态界面,选择查看其他机组状态触摸屏正常供电、数据线连接正确,启动后界面如图1所示:(4)、定时开关机操作在主界面下点击下方【定时】则可进入选择机组查询状态界面,详细界6面如下:如上图所示,用户可对空调系统进行三个时段的定时开关机时间进行设置,并且可以选择周六周日是否参与定时开关机功能。点击【返回】键可返回主界面。定时开关机功能在时钟设置正确后,然后将三个时段六个定时点依次设置开机时间和关机时间,设置完成退出后即可生效。机组按照设定好的“系统开、关机时间”自动执行开机关机,在定时开关机时间内用户也可根据实际需要手动关机或手动开机。(5)、机组参数设置操作在主界面下点击主界面下方【参数设置】键则可进入参数修改选择界面,具体如下:7如上图所示,有三类参数设置选择,具体如下:【用户参数设置】是提供用户设置机组相关参数;【维护参数设置】是提供维修者及相关权限的工程师等人员可根据机组实际工况进行机组相关参数相应调整;用户切勿随便修改参数以免机组出现不必要的状况;【系统参数设置】是提供给机组制造商相关机组系统参数设置操作。无需修改则点击右下方【返回】可返回到主界面。(5-1)、...
