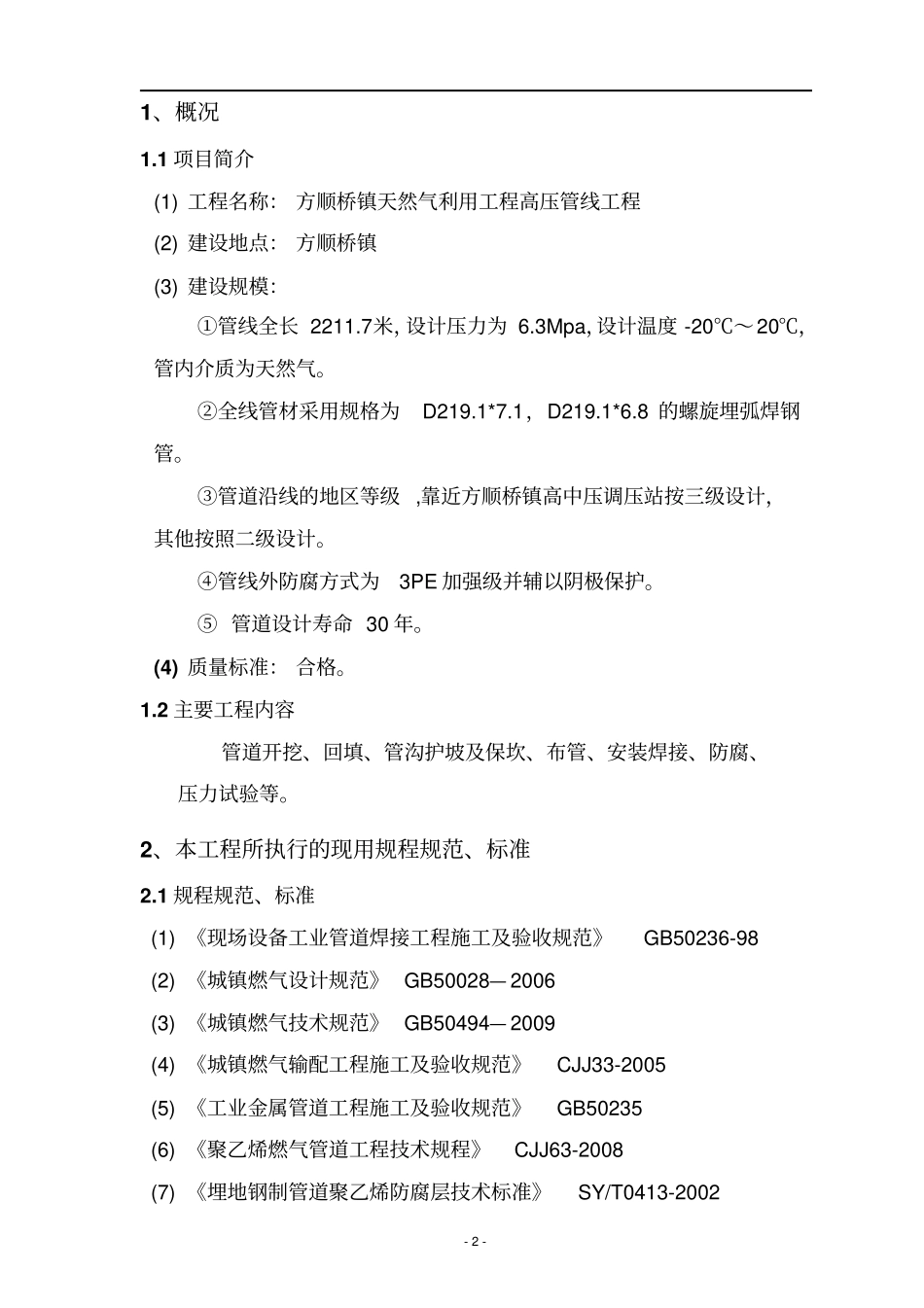

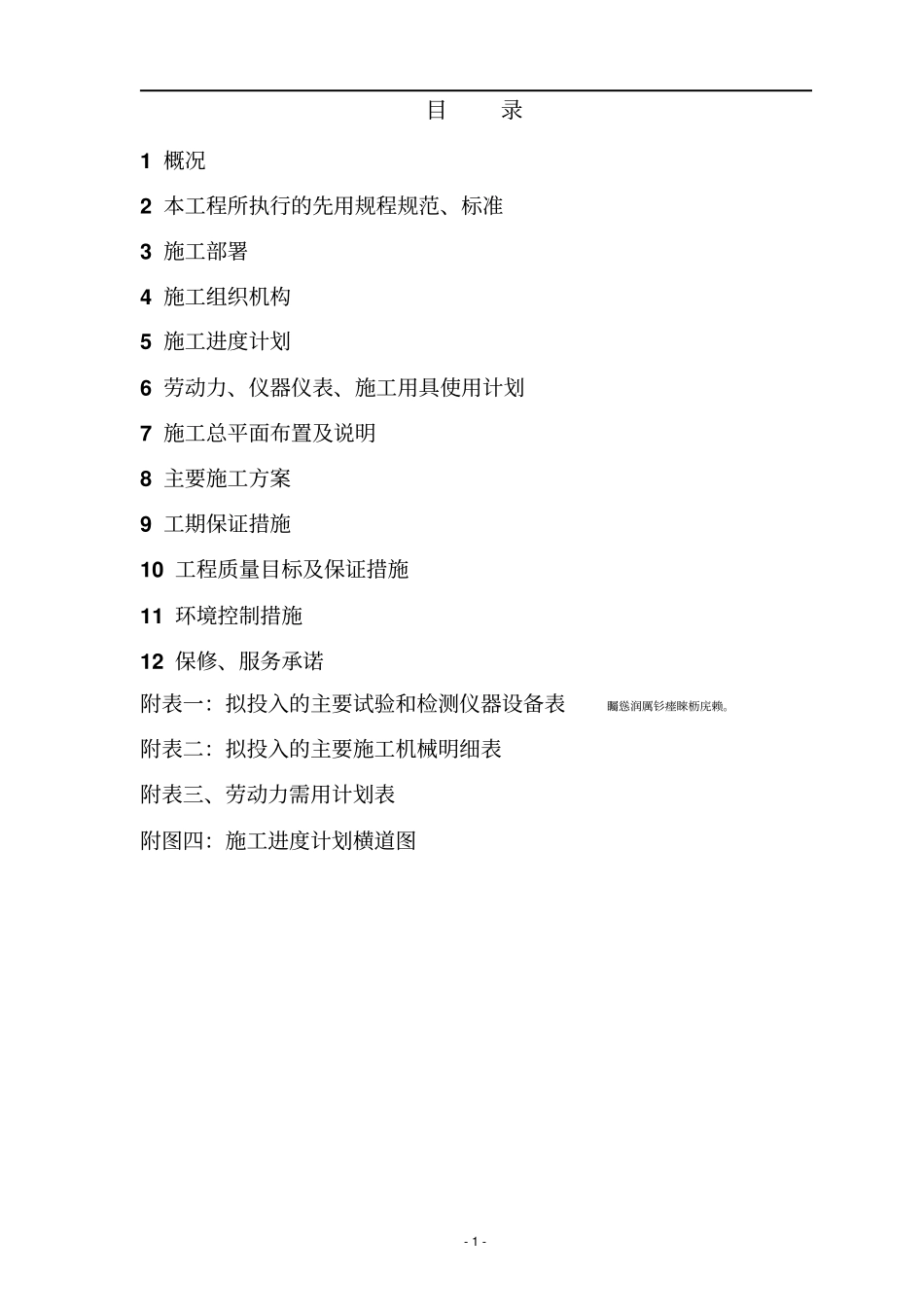

-1-目录1概况2本工程所执行的先用规程规范、标准3施工部署4施工组织机构5施工进度计划6劳动力、仪器仪表、施工用具使用计划7施工总平面布置及说明8主要施工方案9工期保证措施10工程质量目标及保证措施11环境控制措施12保修、服务承诺附表一：拟投入的主要试验和检测仪器设备表矚慫润厲钐瘗睞枥庑赖。附表二：拟投入的主要施工机械明细表附表三、劳动力需用计划表附图四：施工进度计划横道图-2-1、概况1.1项目简介(1)工程名称：方顺桥镇天然气利用工程高压管线工程(2)建设地点：方顺桥镇(3)建设规模：①管线全长2211.7米，设计压力为6.3Mpa，设计温度-20℃～20℃，管内介质为天然气。②全线管材采用规格为D219.1*7.1，D219.1*6.8的螺旋埋弧焊钢管。③管道沿线的地区等级,靠近方顺桥镇高中压调压站按三级设计，其他按照二级设计。④管线外防腐方式为3PE加强级并辅以阴极保护。⑤管道设计寿命30年。(4)质量标准：合格。1.2主要工程内容管道开挖、回填、管沟护坡及保坎、布管、安装焊接、防腐、压力试验等。2、本工程所执行的现用规程规范、标准2.1规程规范、标准(1)《现场设备工业管道焊接工程施工及验收规范》GB50236-98(2)《城镇燃气设计规范》GB50028—2006(3)《城镇燃气技术规范》GB50494—2009(4)《城镇燃气输配工程施工及验收规范》CJJ33-2005(5)《工业金属管道工程施工及验收规范》GB50235(6)《聚乙烯燃气管道工程技术规程》CJJ63-2008(7)《埋地钢制管道聚乙烯防腐层技术标准》SY/T0413-2002-3-(8)《输送流体用无缝钢管》GB/T8163-2008(9)《涂装前钢材表面锈蚀等级和除锈等级》GB/T8923-97(10)《埋地钢质管道聚乙烯防腐层技术标准》SY/T0413-2002(11)《城镇燃气埋地钢质管道腐蚀控制技术规程》CJJ95-2003(12)《埋地钢质管道阴极保护技术规范》GB/T21448(13)《涂装前钢材表面预处理规范》SY0407(14)《金属熔化焊焊接头射线照相》GB/T3323(15)《钢焊缝手工超声波探伤方法和探伤结果分级》GB/T113452.2公司企业标准(1)本公司质量体系文件GB/T19001-ISO2000质量管理体系及本公司《质量环境职业健康安全管理体系-管理手册》聞創沟燴鐺險爱氇谴净。(2)《中高压工业金属管道安装作业指导书》CA/GDZY2.02-2000(3)《压力管道焊接作业指导书》CA/GDZY04-20003、施工部署3.1项目管理目标(1)工期：计划工期天。计划开工日期年月日，计划竣工日期年月日。公司将严格执行招标单位的工期要求，确保工期，并力争提前完工，交付业主使用。残骛楼諍锩瀨濟溆塹籟。(2)工程质量：确保合格，争创优良工程。(3)安全生产：杜绝死亡、重伤事故，力争安全事故为零。(4)文明施工：创建标准化文明工地。(5)消防：杜绝发生火灾事故。3.2施工准备本工程在合同签订后，即开始着手进行各项施工准备工作。(1)组织准备：机构组建、人员组织等。(2)技术准备：编制专项施工方案、制定工艺卡、作业指导书等。(3)施工现场准备：现场平面布置、临设搭建等。-4-(4)施工物资准备：编制各种资源需求及进场计划、合格供货方选择、订货、确定到场时间等。(5)经济合同准备：总承包内部任务分工、责任划分，与分包商签订合同等。3.2.1技术准备序号工作内容执行部门或执行人1熟悉与会审施工图，技术交底项目部技术负责人、专业工长2编制施工组织设计项目技术负责人、总工审批3编制进度网络计划项目部4半成品及材料计划项目部、技术内业5编制施工图预算公司经营预算科6进场教育、特殊工种如焊工培训公司培训中心7特殊材料的焊接工艺评定等项目技术负责人3.2.2组织准备序号工作内容执行部门或执行人1宣传工作项目经理2建立现场组织机构网络、人员就位项目经理3建立、健全各项规章制度项目部4安排劳动力班组并有序组织进场项目部5组织机械设备进场公司设备处、项目部6组织材料进场项目部7施工许可证等有关手续的办理项目部8与环保、派出所等周边关系的协调项目部3.2.3施工现场准备序号工作内容执行部门或执行人1施工场地的移交接收，包括施工基准轴线、标高的确认、设备接口、方位确认、设备基础交验等内容。项目部配合业主、及上道工序施工人员进行。2现场临时设施的搭设项目部3临时水电线路的敷设项目部-5-3.2.4物资准备序号工...
