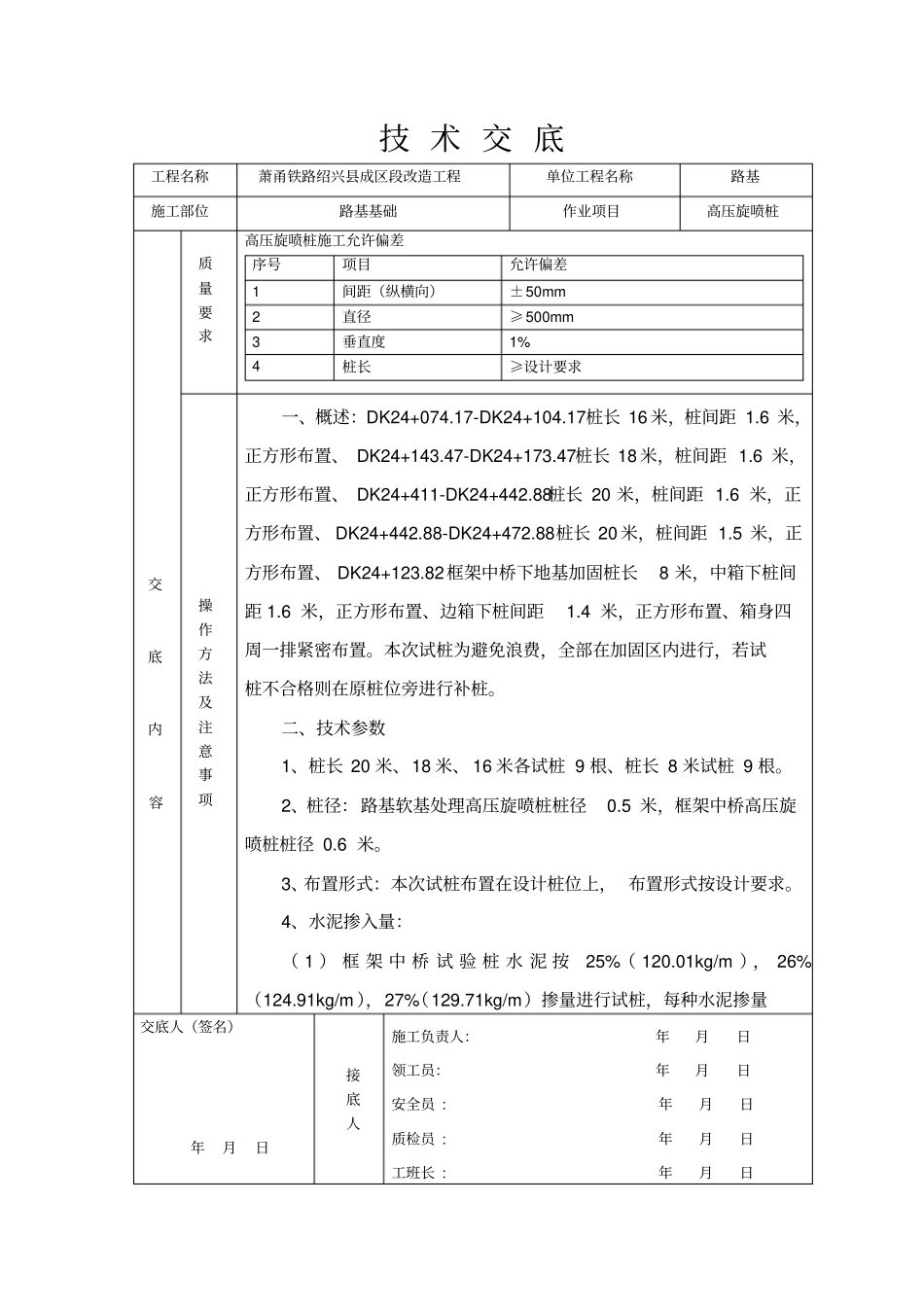

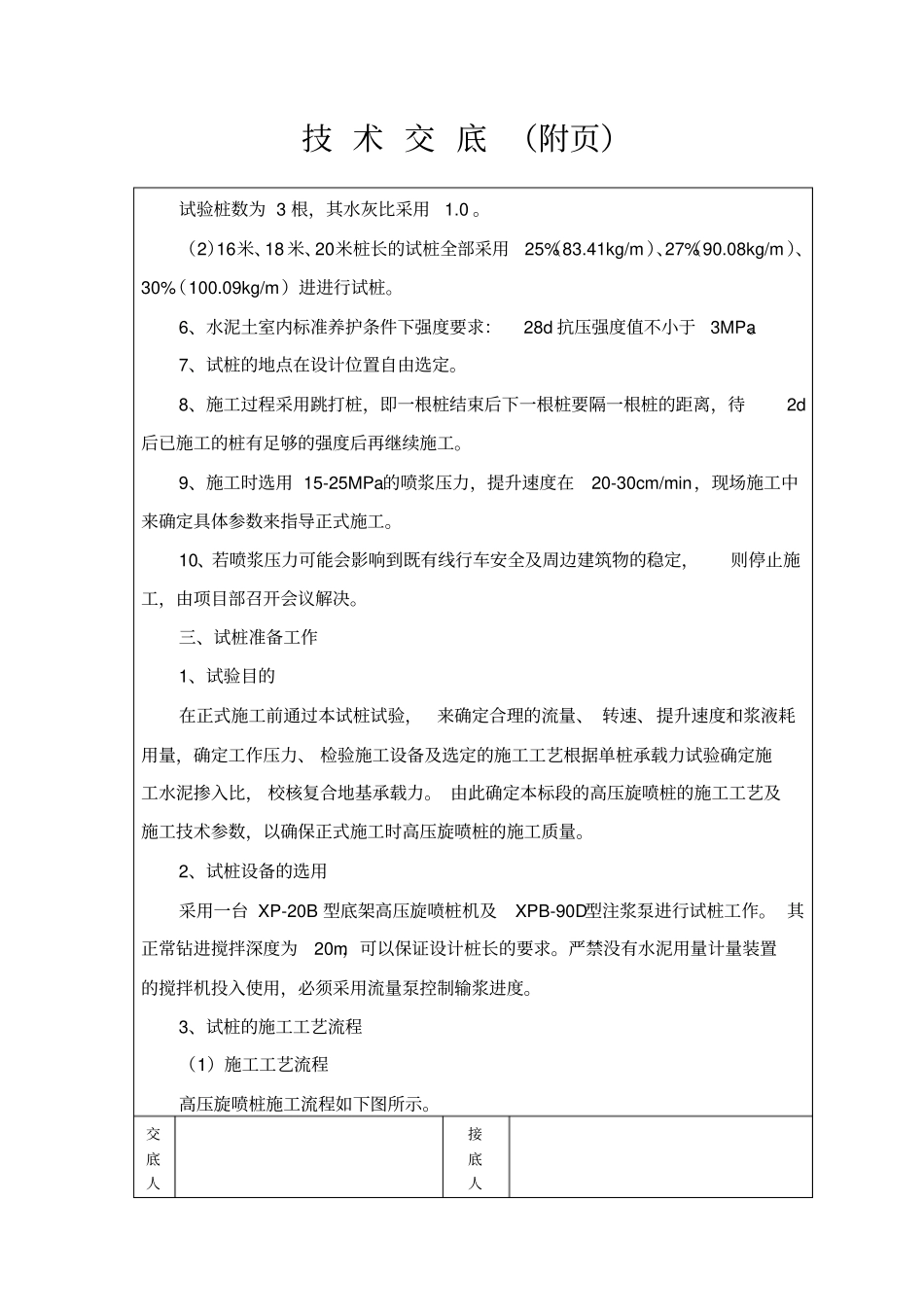

技术交底工程名称萧甬铁路绍兴县成区段改造工程单位工程名称路基施工部位路基基础作业项目高压旋喷桩交底内容质量要求高压旋喷桩施工允许偏差序号项目允许偏差1间距（纵横向）±50mm2直径≥500mm3垂直度1%4桩长≥设计要求操作方法及注意事项一、概述：DK24+074.17-DK24+104.17桩长16米，桩间距1.6米，正方形布置、DK24+143.47-DK24+173.47桩长18米，桩间距1.6米，正方形布置、DK24+411-DK24+442.88桩长20米，桩间距1.6米，正方形布置、DK24+442.88-DK24+472.88桩长20米，桩间距1.5米，正方形布置、DK24+123.82框架中桥下地基加固桩长8米，中箱下桩间距1.6米，正方形布置、边箱下桩间距1.4米，正方形布置、箱身四周一排紧密布置。本次试桩为避免浪费，全部在加固区内进行，若试桩不合格则在原桩位旁进行补桩。二、技术参数1、桩长20米、18米、16米各试桩9根、桩长8米试桩9根。2、桩径：路基软基处理高压旋喷桩桩径0.5米，框架中桥高压旋喷桩桩径0.6米。3、布置形式：本次试桩布置在设计桩位上，布置形式按设计要求。4、水泥掺入量：（1）框架中桥试验桩水泥按25%（120.01kg/m），26%（124.91kg/m），27%（129.71kg/m）掺量进行试桩，每种水泥掺量交底人（签名）年月日接底人施工负责人：年月日领工员：年月日安全员:年月日质检员:年月日工班长:年月日技术交底（附页）试验桩数为3根，其水灰比采用1.0。（2）16米、18米、20米桩长的试桩全部采用25%（83.41kg/m）、27%（90.08kg/m）、30%（100.09kg/m）进进行试桩。6、水泥土室内标准养护条件下强度要求：28d抗压强度值不小于3MPa。7、试桩的地点在设计位置自由选定。8、施工过程采用跳打桩，即一根桩结束后下一根桩要隔一根桩的距离，待2d后已施工的桩有足够的强度后再继续施工。9、施工时选用15-25MPa的喷浆压力，提升速度在20-30cm/min，现场施工中来确定具体参数来指导正式施工。10、若喷浆压力可能会影响到既有线行车安全及周边建筑物的稳定，则停止施工，由项目部召开会议解决。三、试桩准备工作1、试验目的在正式施工前通过本试桩试验，来确定合理的流量、转速、提升速度和浆液耗用量，确定工作压力、检验施工设备及选定的施工工艺根据单桩承载力试验确定施工水泥掺入比，校核复合地基承载力。由此确定本标段的高压旋喷桩的施工工艺及施工技术参数，以确保正式施工时高压旋喷桩的施工质量。2、试桩设备的选用采用一台XP-20B型底架高压旋喷桩机及XPB-90D型注浆泵进行试桩工作。其正常钻进搅拌深度为20m，可以保证设计桩长的要求。严禁没有水泥用量计量装置的搅拌机投入使用，必须采用流量泵控制输浆进度。3、试桩的施工工艺流程（1）施工工艺流程高压旋喷桩施工流程如下图所示。交底人接底人技术交底（附页）2、施工准备⑴场地平整正式进场施工前，进行管线调查后，清除施工场地地面障碍物，不能清除的做好保护措施，然后整平、夯实；同时合理布置施工机械、输送管路和电力线路位置，确保施工场地的“三通一平”。⑵桩位放样施工前用全站仪测定旋喷桩施工的控制点，埋石标记，经过复测验线合格后，用钢尺和测线实地布设桩位，并用竹签钉紧，一桩一签，保证桩孔中心移位偏差小于30mm，施工过程中应注意保护桩位标志。⑶修建排污和灰浆拌制系统旋喷桩施工过程中将会产生10～20%的返浆量，将废浆液引入沉淀池中，沉淀后的清水根据场地条件可进行无公害排放。沉淀的泥土则在施工结束后一并运走。沉淀和排污统一纳入全场污水处理系统。灰浆拌制系统主要设置在水泥附近，便于作业，主要由灰浆拌制设备、灰浆储存设备、灰浆输送设备组成。四、试桩1、钻机就位调整钻机组装就位后，对桩机进行调平、对中，调整桩机的垂直度，保证钻杆应与交底人接底人原地面处理测量放样钻机就位钻进至设计深度插入注浆管至设计深度高压喷射注浆喷射结束拔管钻机移位泥浆排泄处理理技术交底（附页）桩位一致，偏差应在20mm以内，钻孔垂直度误差小于1%；钻孔前应调试空压机、泥浆泵，使设备运转正常；校验钻杆长度，并用红油漆在钻塔旁标注深度线，保证孔底标高满足设计深度。辅助设备安装应满足以下要求：（1）制浆机应略高于贮浆罐上口；（2）高压泥浆...
