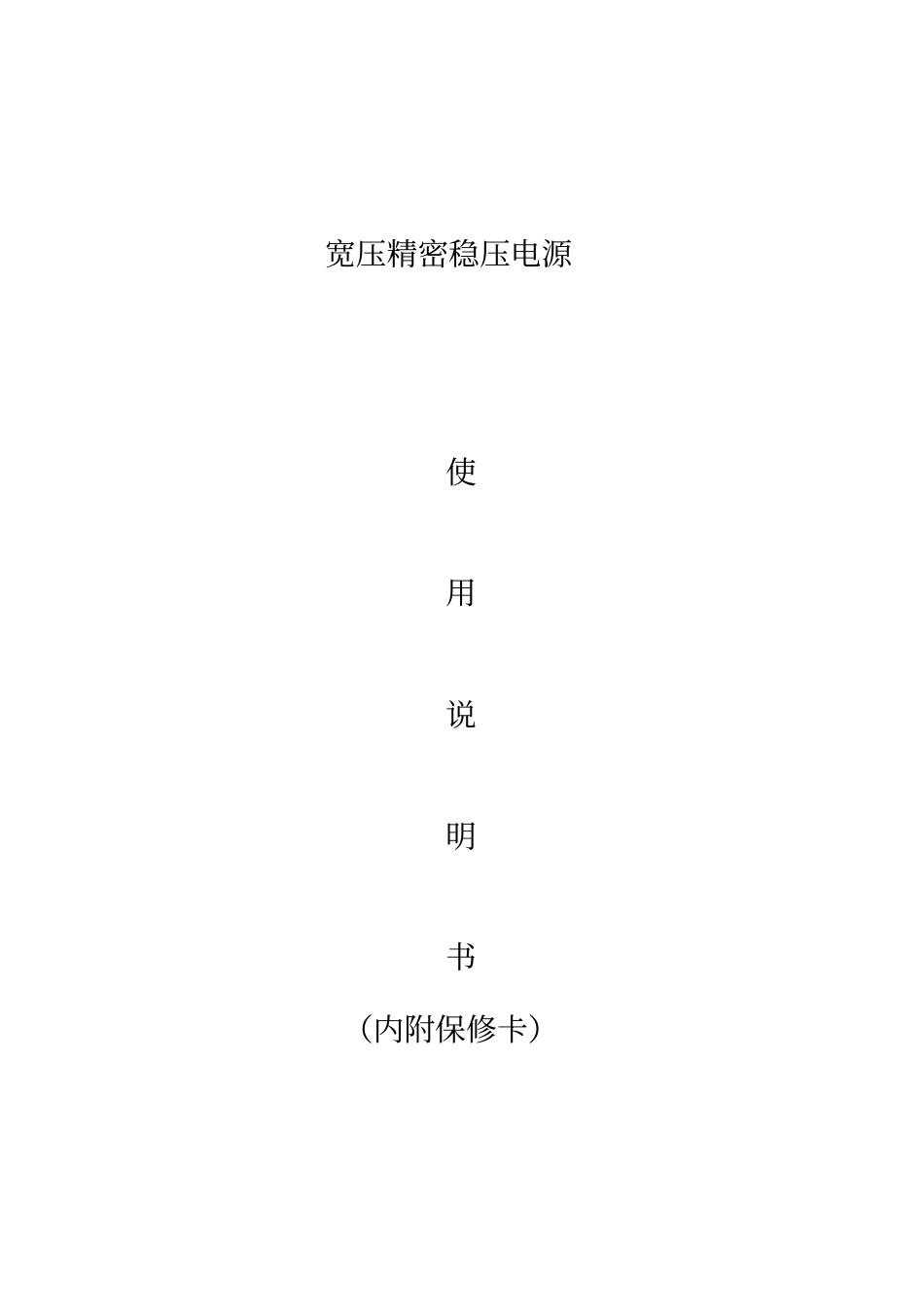

宽压精密稳压电源使用说明书（内附保修卡）扬州华翔电子有限公司1)稳压器概述及主要技术指标2)如何选购稳压器的使用功率3)稳压器实地安装及使用说明4)稳压器常见故障及排除方法5)常用规格输出电流表及附解警告用户欢迎您选用本公司生产的高精度宽压精密稳压电源，使用前请详细阅读本说明书，在对本产品性能充分了解的情况下正确使用，并妥善保管本说明书，以供后参考。谢谢合作。、概述及主要技术指标（一）、概述随着我国工业的发展，人民生活水平不断提高，用电设备设施不断增加，电力供应不能及时满足高速增长用电的需要，特别是夏季用电高峰，电压波动极为频繁，致使工矿企业用电设施和家庭用电电器长期处于欠压状态运行，严重影响电器的安全和使用寿命。本产品稳压精度高、调整时间快、损耗小、可长时间工作、允许1.6倍额定容量的瞬间过载。并具有过电压、欠电压、过电流保护，安全可靠。适用家庭、工矿企业、机关、科研单位、实验室的精密仪器供电，是一种理想的交流稳压电源。JWP、TND、DBW系列单相宽压精密稳压电源和SJW、SBW系列三相宽压精密稳压电源是由接触式调压器、取样控制电路、伺服电机等主要部件组成。当市电电压不稳定或用户负载变化引起电压波动时，取样电路将电压变化信号经处理送伺服电机，使其带动接触式调压器碳刷相应移动，来保证输出电压稳定。一、主要技术指标1、系列型号含义JWP单相、三相宽压精密稳压电源TSD豪华型壁挂式高精度宽压精密稳压电源DBW单相、SBW三相大功率补偿式自动交流稳压器2、基本技术指标（见下表）项目单相三相输入电压范围140-260V三相四线相电压140V-260V线电压280V-450V输出电压220V或110V输出110V10KVA三相四线相电压220V线电压380V过压保护值250±4V带P型相电压250±4V稳压精度±2.5%频率50-60HZ波型失真无附加波型失真负载功率因数0.80.8调整时间<1秒(电压输入变化10%时)<1秒(电压输入变化10%时)温升温升<60℃(容量满负荷条件)温升<60℃(容量满负荷条件)延时时间短5秒±2秒带P型长4-8分钟短5秒±2秒带型长4-8分钟耐压强度1500V1min1500V1min（二）导购参考如何选购稳压器的使用功率：1、稳压器所标输出功率是最大功率。家用电器的标称功率是指有功功率，而冰箱、空调、水泵等感性负载在启动瞬时间电流很大，因此电冰箱、空调、水泵按功率x（3～5倍）。例如：3匹美的空调（220V用电）1匹等于0.75千瓦*3匹=2.25千瓦*3倍感性负载启动电流=6.75千瓦以上稳压器适用。(美的维修安装技师推荐选用8KVA稳压器)2、以专业水电安装技师及工厂专业电工、工程师和稳压器使用功率算法：一般工业设备按额定功率至少乘以2倍以上使用功率，当使用在具备电机运转设备、大电流启动装置及冲击性负载设备上时，应选择3倍以上容量的稳压器，以免启动电流过大，供电线路降压而无法正常工作。例如：某一工厂的汽泵机（380V用电设备）某电机功率为7.5千瓦，然而它开始运转冲击作功时浪涌电流过到电机功率的3倍以上，所以必须选择大于其功率3倍的稳压器。3、0．5—3K稳压器选择输出电压110V时，则输入容量不能超过额定容量的40%，当输出端需110V和220V同时使用时输出容量应在额定容量的50%，以免过载。4、输入电压低198V（三相以相电压为准）时要按输出容量曲线（见图1）降功率使用，即稳压器功率因输入电压过低而功率下降。70%50%35%输出220V容量曲线输出110V和220V容量曲线U（输入电压：V）Ux198Us（图1）图（1）输出容量曲线图：P：输出容量Ux：额定输入电压范围下限值U：输入电压Pe:额定输出容量Us：额定输入电压范围上限值5、三相稳压器输出220V和380V同时使用时每相负载电流总和不得超过其每相额定值，三相负载应尽量均衡。注：三相稳压器总额定功率除以3等于每相额定值。例如：三相15KVA稳压器以三相四线制用于单相220设备，其三相每相的功率为5KVA。（1）稳压器的使用负载电流参考第7页。（2）输出功率过载不允许超过时间，见下表：过载（%）不允许超过的时间（分）20604032605特别提示：选购时按用电设备额定功率、开机浪涌电流、感性、容性等负载情况选择稳压电源输出功率时要留有足够的余量，用于冲击性负载时余量应更大。警告用户：选购稳压...
