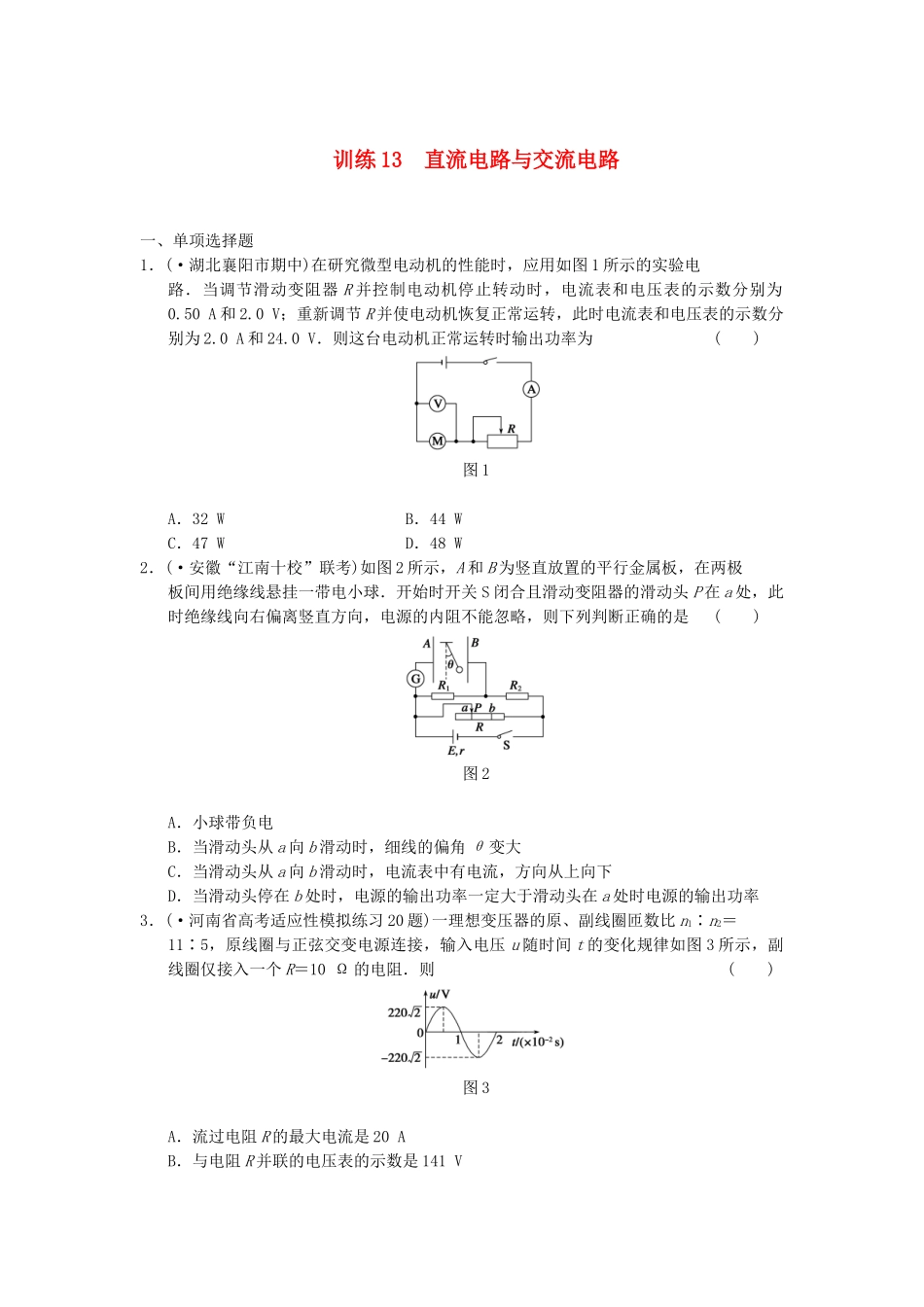

训练13直流电路与交流电路一、单项选择题1．(·湖北襄阳市期中)在研究微型电动机的性能时，应用如图1所示的实验电路．当调节滑动变阻器R并控制电动机停止转动时，电流表和电压表的示数分别为0.50A和2.0V；重新调节R并使电动机恢复正常运转，此时电流表和电压表的示数分别为2.0A和24.0V．则这台电动机正常运转时输出功率为()图1A．32WB．44WC．47WD．48W2．(·安徽“江南十校”联考)如图2所示，A和B为竖直放置的平行金属板，在两极板间用绝缘线悬挂一带电小球．开始时开关S闭合且滑动变阻器的滑动头P在a处，此时绝缘线向右偏离竖直方向，电源的内阻不能忽略，则下列判断正确的是()图2A．小球带负电B．当滑动头从a向b滑动时，细线的偏角θ变大C．当滑动头从a向b滑动时，电流表中有电流，方向从上向下D．当滑动头停在b处时，电源的输出功率一定大于滑动头在a处时电源的输出功率3．(·河南省高考适应性模拟练习20题)一理想变压器的原、副线圈匝数比n1∶n2＝11∶5，原线圈与正弦交变电源连接，输入电压u随时间t的变化规律如图3所示，副线圈仅接入一个R＝10Ω的电阻．则()图3A．流过电阻R的最大电流是20AB．与电阻R并联的电压表的示数是141VC．变压器的输入功率是1×103WD．在交变电流变化的一个周期内，电阻R产生的焦耳热是2×103J4．(·课标全国理综·17)自耦变压器铁芯上只绕有一个线圈，原、副线圈都只取该线圈的某部分．一升压式自耦调压变压器的电路如图4所示，其副线圈匝数可调．已知变压器线圈总匝数为1900匝；原线圈为1100匝，接在有效值为220V的交流电源上．当变压器输出电压调至最大时，负载R上的功率为2.0kW.设此时原线圈中电流的有效值为I1，负载两端电压的有效值为U2，且变压器是理想的，则U2和I1分别约为()图4A．380V和5.3AB．380V和9.1AC．240V和5.3AD．240V和9.1A5．(·北京理综·15)一个小型电热器若接在输出电压为10V的直流电源上，消耗电功率为P；若把它接在某个正弦式交流电源上，其消耗的电功率为.如果电热器电阻不变，则此交流电源输出电压的最大值为()A．5VB．5VC．10VD．10V6．(·河南省考前适应性测试20题)如图5所示，理想变压器的原、副线圈的匝数比为11∶1，原线圈接有u＝311sin100πt(V)的交变电压，副线圈上接有定值电阻R、线圈L、灯泡L1及理想电压表，以下说法正确的是()图5A．副线圈中电流的变化频率为50HzB．灯泡L1两端电压为20VC．若交变电压u的有效值不变，频率增大，则灯泡L1的亮度将变强D．若交变电压u的有效值不变，频率增大，则电压表的示数将减小二、双项选择题7．(·山西太原市第二次模拟16题)如图6所示，电源电动势为E、内阻为r，R1是滑动变阻器，R2是定值电阻，C是平行板电容器，M、N是电路中导线上的两个点，将单刀双掷开关S掷到a且电路稳定后，下列判断正确的是()图6A．将R1的滑动触头向右移动，电容器上的电荷量将变大B．将R1的滑动触头向右移动，电容器上的电荷量将变小C．若将S由a掷到b的瞬间，导线MN中有从M向N的电流通过D．若将S由a掷到b的瞬间，导线MN中没有电流通过8．(·山东理综·18)图7甲是某燃气炉点火装置的原理图．转换器将直流电压转换为图乙所示的正弦交变电压，并加在一理想变压器的原线圈上，变压器原、副线圈的匝数分别为n1、n2，为交流电压表．当变压器副线圈电压的瞬时值大于5000V时，就会在钢针和金属板间引发电火花进而点燃气体．以下判断正确的是()图7A．电压表的示数等于5VB．电压表的示数等于VC．实现点火的条件是>1000D．实现点火的条件是<10009．(·东北四校一模16题)如图8所示，理想变压器原线圈两端的电压不变，电流表为理想电流表，副线圈上通过输电线接有两个相同的灯泡L1和L2，输电线的等效电阻为R，开始时，开关S断开．当S接通时，以下说法正确的是()图8A．副线圈两端MN输出电压不变B．副线圈输电线等效电阻R上的电压减小C．通过灯泡L1的电流减小D．原线圈中电流表的示数减小10．(·山东莱芜市第二次模拟17题)如图9甲所示，理想变压器原、副线圈的匝数比为4∶1，电压表和电流表均为理想电表，原线圈接如图乙所示的正弦交流电，图中R1为热敏电阻(温度升高时其电阻减小)，R为定值电阻．下列说法正确的是()...
