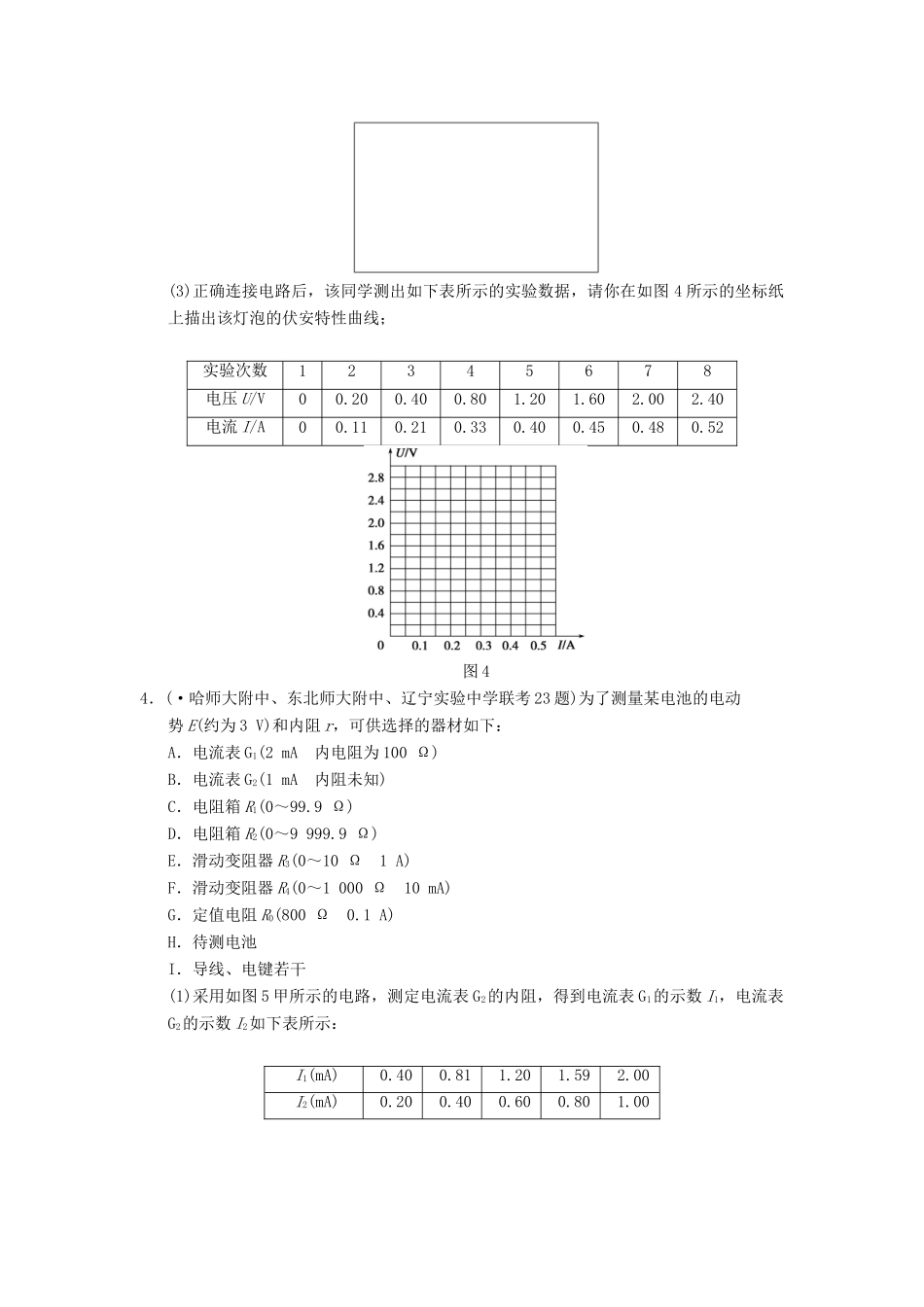

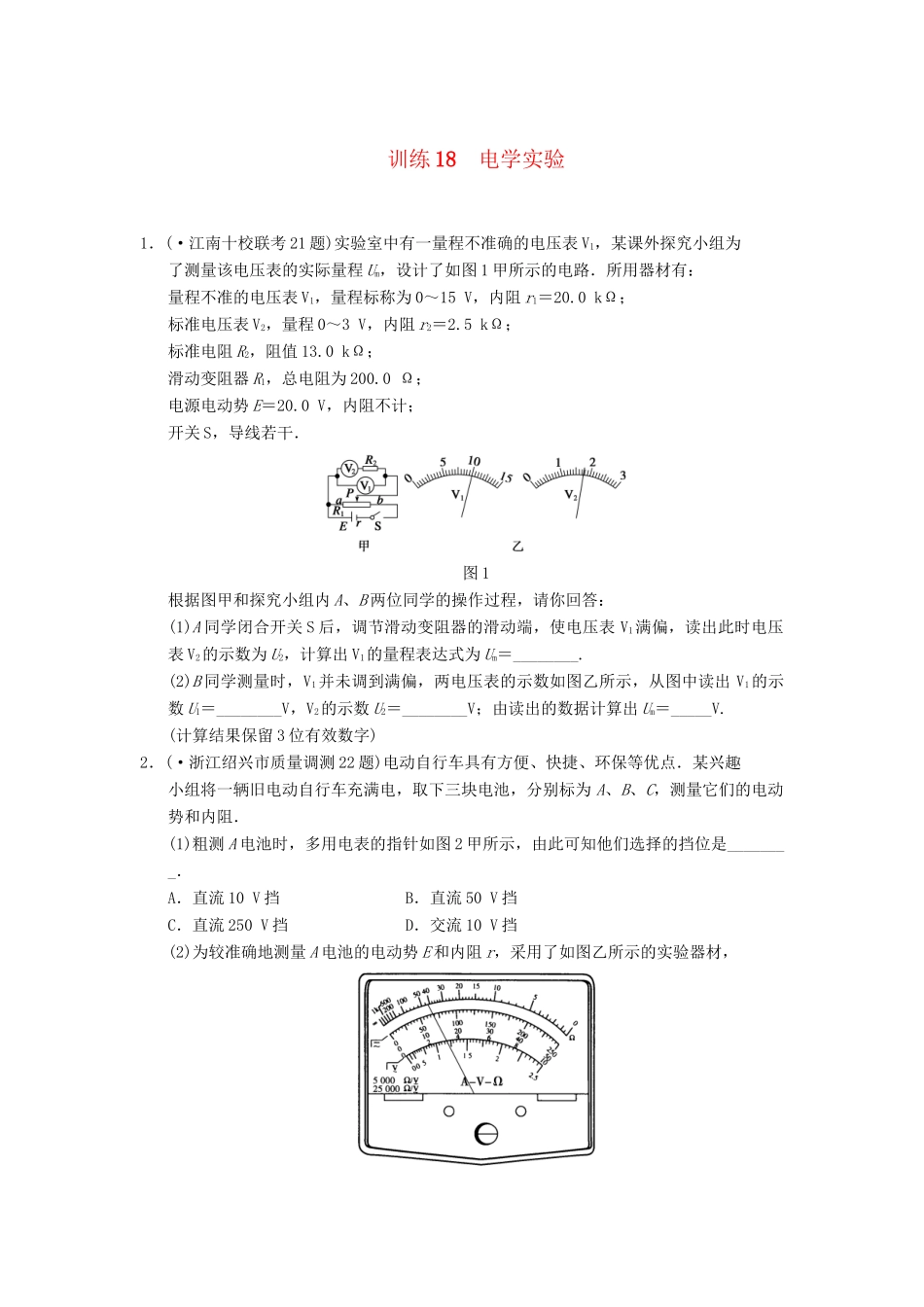

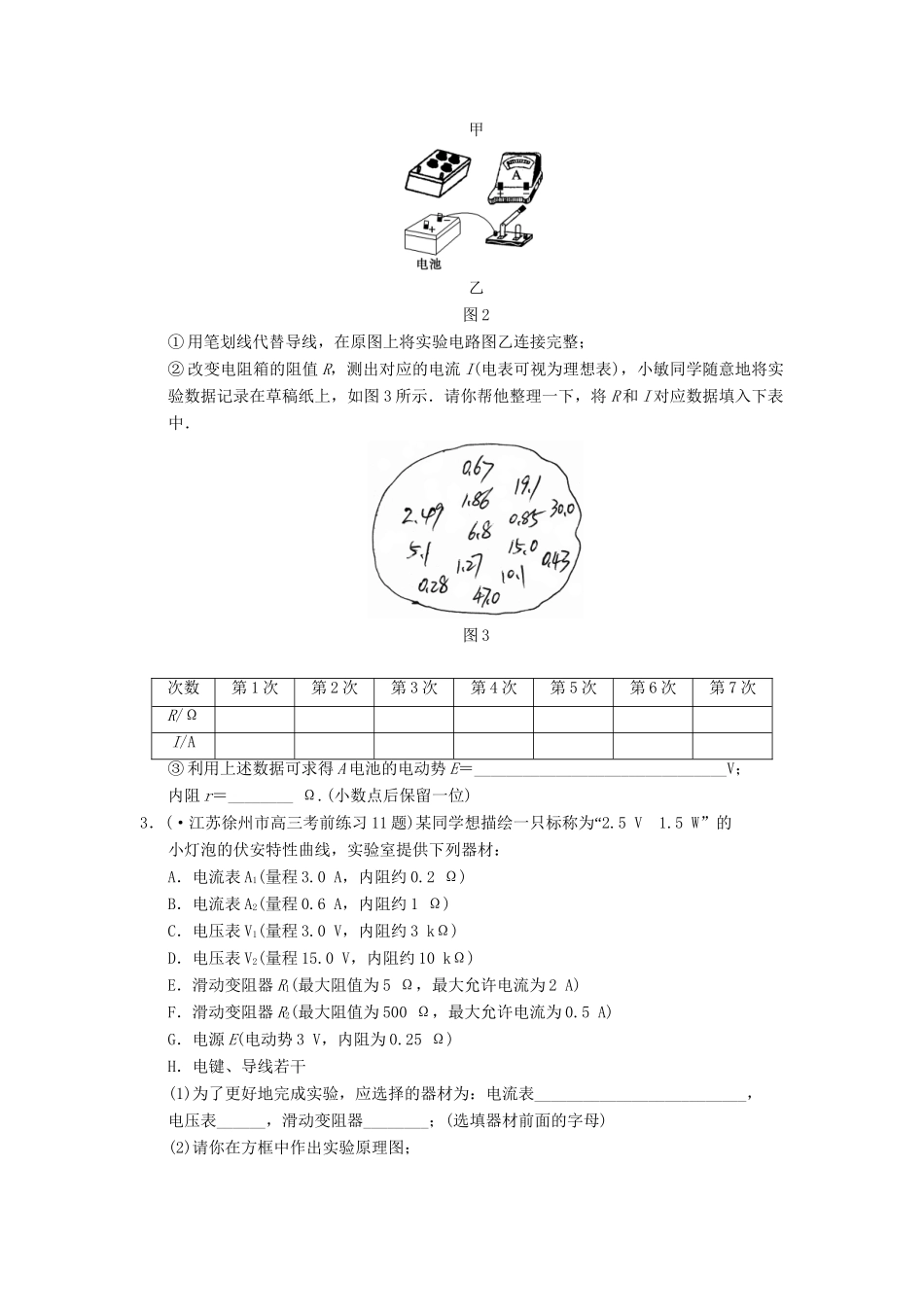

训练18电学实验1．(·江南十校联考21题)实验室中有一量程不准确的电压表V1，某课外探究小组为了测量该电压表的实际量程Um，设计了如图1甲所示的电路．所用器材有：量程不准的电压表V1，量程标称为0～15V，内阻r1＝20.0kΩ；标准电压表V2，量程0～3V，内阻r2＝2.5kΩ；标准电阻R2，阻值13.0kΩ；滑动变阻器R1，总电阻为200.0Ω；电源电动势E＝20.0V，内阻不计；开关S，导线若干．图1根据图甲和探究小组内A、B两位同学的操作过程，请你回答：(1)A同学闭合开关S后，调节滑动变阻器的滑动端，使电压表V1满偏，读出此时电压表V2的示数为U2，计算出V1的量程表达式为Um＝________.(2)B同学测量时，V1并未调到满偏，两电压表的示数如图乙所示，从图中读出V1的示数U1＝________V，V2的示数U2＝________V；由读出的数据计算出Um＝_____V.(计算结果保留3位有效数字)2．(·浙江绍兴市质量调测22题)电动自行车具有方便、快捷、环保等优点．某兴趣小组将一辆旧电动自行车充满电，取下三块电池，分别标为A、B、C，测量它们的电动势和内阻．(1)粗测A电池时，多用电表的指针如图2甲所示，由此可知他们选择的挡位是________．A．直流10V挡B．直流50V挡C．直流250V挡D．交流10V挡(2)为较准确地测量A电池的电动势E和内阻r，采用了如图乙所示的实验器材，甲乙图2①用笔划线代替导线，在原图上将实验电路图乙连接完整；②改变电阻箱的阻值R，测出对应的电流I(电表可视为理想表)，小敏同学随意地将实验数据记录在草稿纸上，如图3所示．请你帮他整理一下，将R和I对应数据填入下表中．图3次数第1次第2次第3次第4次第5次第6次第7次R/ΩI/A③利用上述数据可求得A电池的电动势E＝_______________________________V；内阻r＝________Ω.(小数点后保留一位)3．(·江苏徐州市高三考前练习11题)“某同学想描绘一只标称为2.5V1.5W”的小灯泡的伏安特性曲线，实验室提供下列器材：A．电流表A1(量程3.0A，内阻约0.2Ω)B．电流表A2(量程0.6A，内阻约1Ω)C．电压表V1(量程3.0V，内阻约3kΩ)D．电压表V2(量程15.0V，内阻约10kΩ)E．滑动变阻器R1(最大阻值为5Ω，最大允许电流为2A)F．滑动变阻器R2(最大阻值为500Ω，最大允许电流为0.5A)G．电源E(电动势3V，内阻为0.25Ω)H．电键、导线若干(1)为了更好地完成实验，应选择的器材为：电流表__________________________，电压表______，滑动变阻器________；(选填器材前面的字母)(2)请你在方框中作出实验原理图；(3)正确连接电路后，该同学测出如下表所示的实验数据，请你在如图4所示的坐标纸上描出该灯泡的伏安特性曲线；实验次数12345678电压U/V00.200.400.801.201.602.002.40电流I/A00.110.210.330.400.450.480.52图44．(·哈师大附中、东北师大附中、辽宁实验中学联考23题)为了测量某电池的电动势E(约为3V)和内阻r，可供选择的器材如下：A．电流表G1(2mA内电阻为100Ω)B．电流表G2(1mA内阻未知)C．电阻箱R1(0～99.9Ω)D．电阻箱R2(0～9999.9Ω)E．滑动变阻器R3(0～10Ω1A)F．滑动变阻器R4(0～1000Ω10mA)G．定值电阻R0(800Ω0.1A)H．待测电池I．导线、电键若干(1)采用如图5甲所示的电路，测定电流表G2的内阻，得到电流表G1的示数I1，电流表G2的示数I2如下表所示：I1(mA)0.400.811.201.592.00I2(mA)0.200.400.600.801.00图5根据测量数据，请在图乙坐标中描点作出I1—I2图线，由图线可得出电流表G2的内阻等于________Ω.(2)某同学在现有器材的条件下，要测量该电池的电动势和内阻，采用了图6丙的电路，若把电流表G2改装成量程为3V的电压表，则电阻箱①该调到______Ω.把电流表G1改装成量程为0.5A的电流表，则电阻箱②该调到________Ω.(结果保留两位有效数字)(3)以G2示数I2为纵坐标，G1示数I1为横坐标，作出I2—I1图象如图丁所示，结合图象可得出电源的电动势为_____________________________V，电源的内阻为________Ω.(结果均保留两位有效数字)图65．(·江西南昌市第三次模拟测试23题)“”在测定直流电动机的效率实验中，用如图7所示的实验器材连接成电路，通过改变电动机所提重物的重量，测定一个额定电压为6V、额定功率为3W的直流电动机的机械效率．(1)请根据测量需要完...
