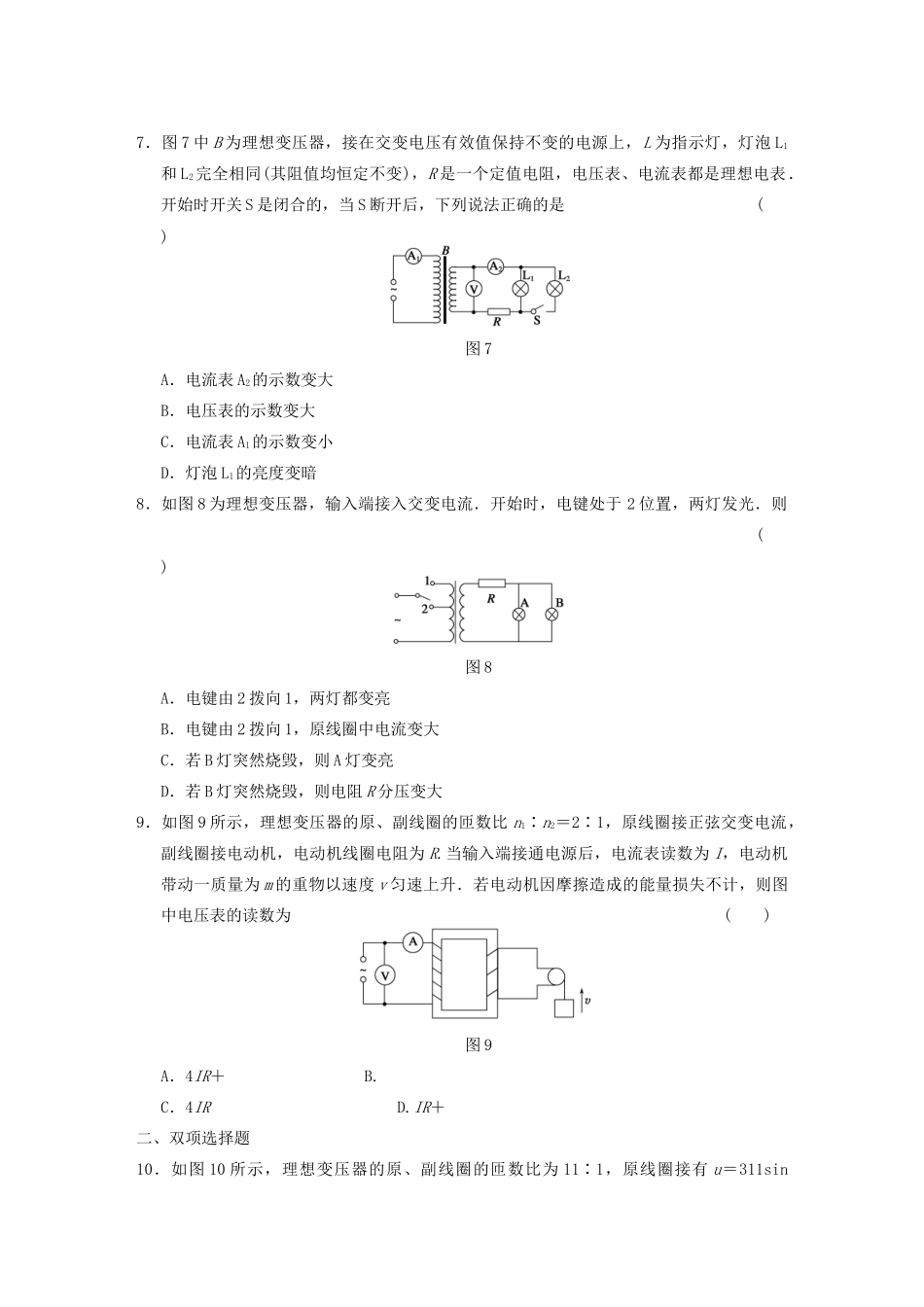

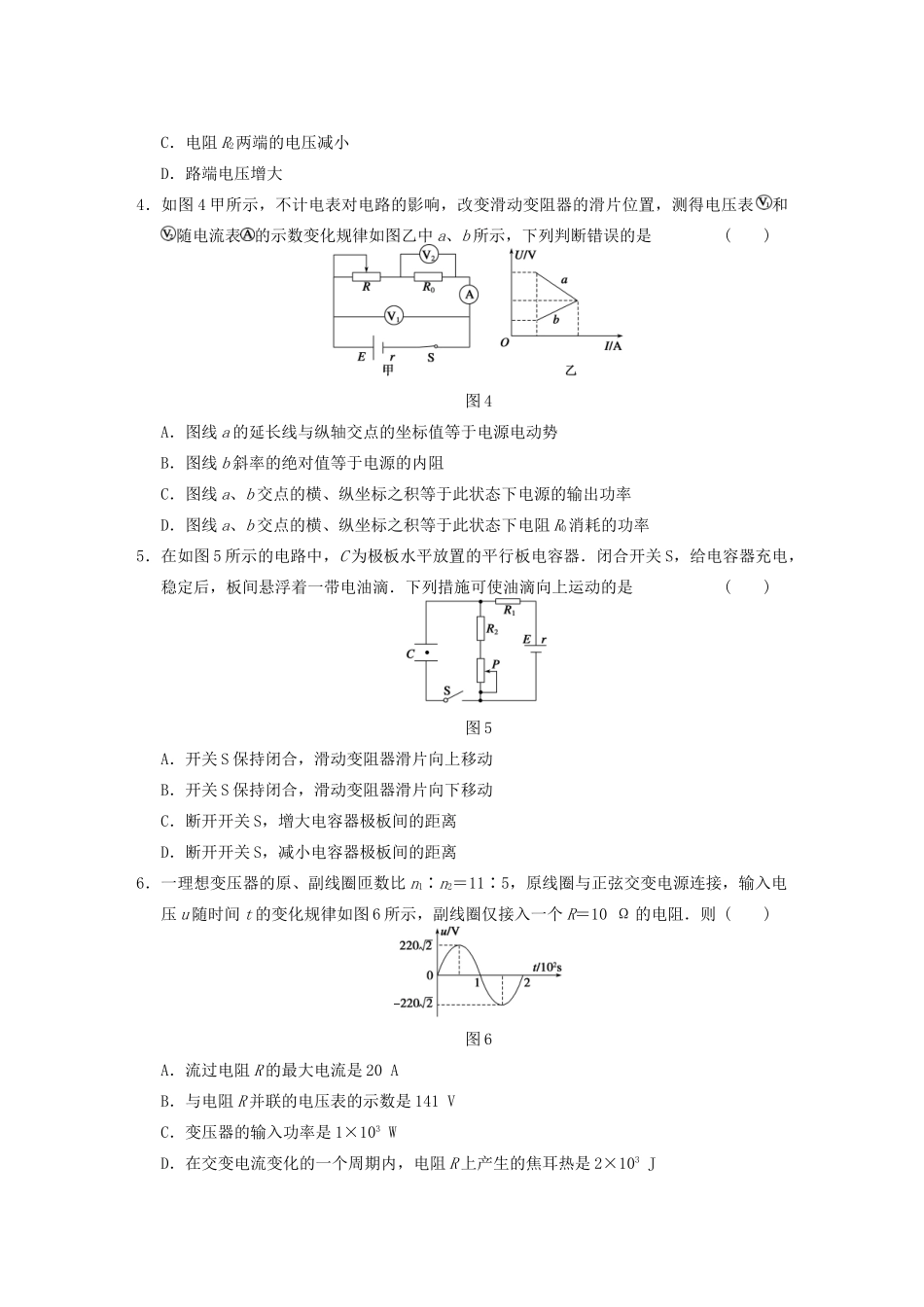

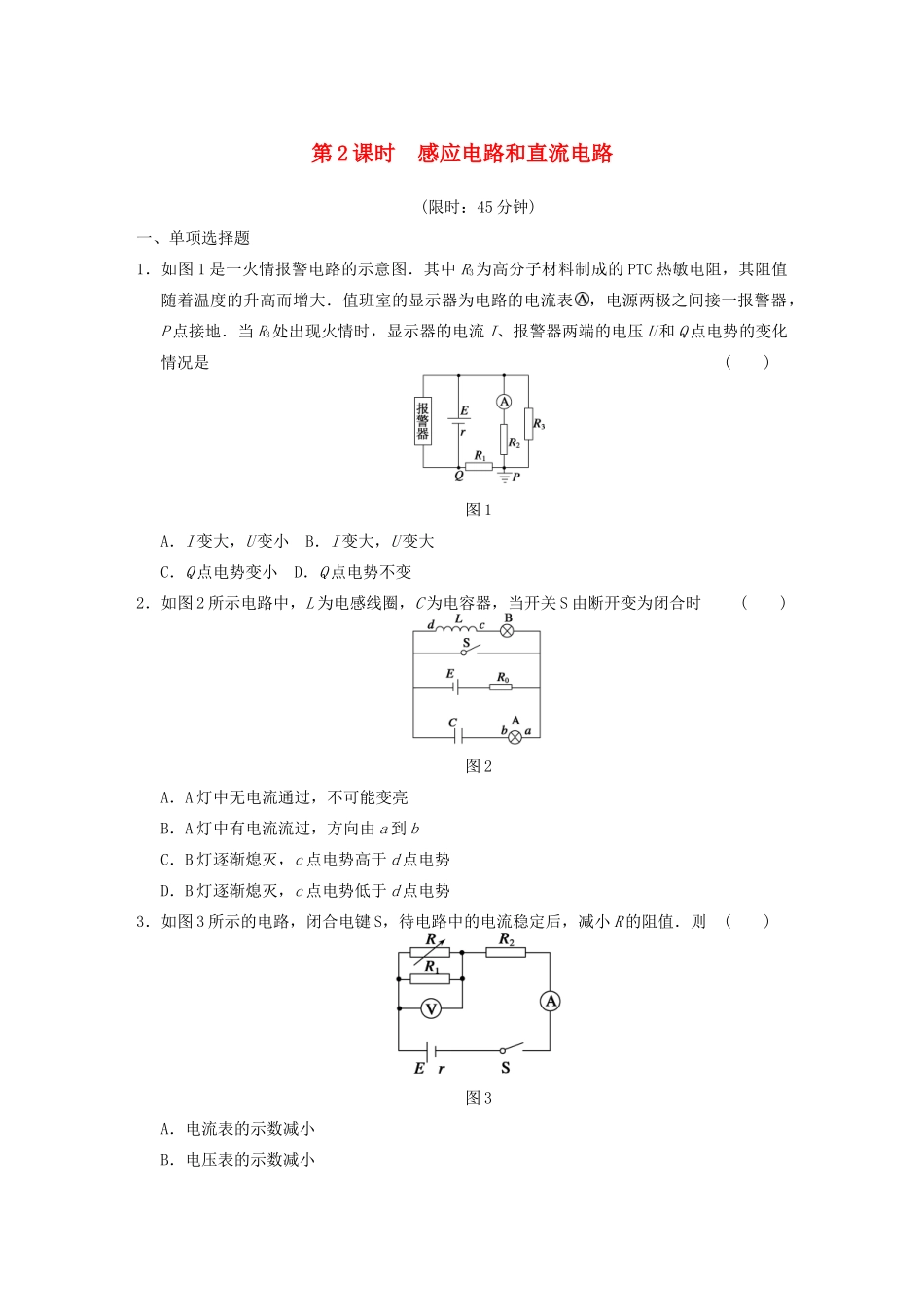

第2课时感应电路和直流电路(限时：45分钟)一、单项选择题1．如图1是一火情报警电路的示意图．其中R3为高分子材料制成的PTC热敏电阻，其阻值随着温度的升高而增大．值班室的显示器为电路的电流表，电源两极之间接一报警器，P点接地．当R3处出现火情时，显示器的电流I、报警器两端的电压U和Q点电势的变化情况是()图1A．I变大，U变小B．I变大，U变大C．Q点电势变小D．Q点电势不变2．如图2所示电路中，L为电感线圈，C为电容器，当开关S由断开变为闭合时()图2A．A灯中无电流通过，不可能变亮B．A灯中有电流流过，方向由a到bC．B灯逐渐熄灭，c点电势高于d点电势D．B灯逐渐熄灭，c点电势低于d点电势3．如图3所示的电路，闭合电键S，待电路中的电流稳定后，减小R的阻值．则()图3A．电流表的示数减小B．电压表的示数减小C．电阻R2两端的电压减小D．路端电压增大4．如图4甲所示，不计电表对电路的影响，改变滑动变阻器的滑片位置，测得电压表和随电流表的示数变化规律如图乙中a、b所示，下列判断错误的是()图4A．图线a的延长线与纵轴交点的坐标值等于电源电动势B．图线b斜率的绝对值等于电源的内阻C．图线a、b交点的横、纵坐标之积等于此状态下电源的输出功率D．图线a、b交点的横、纵坐标之积等于此状态下电阻R0消耗的功率5．在如图5所示的电路中，C为极板水平放置的平行板电容器．闭合开关S，给电容器充电，稳定后，板间悬浮着一带电油滴．下列措施可使油滴向上运动的是()图5A．开关S保持闭合，滑动变阻器滑片向上移动B．开关S保持闭合，滑动变阻器滑片向下移动C．断开开关S，增大电容器极板间的距离D．断开开关S，减小电容器极板间的距离6．一理想变压器的原、副线圈匝数比n1∶n2＝11∶5，原线圈与正弦交变电源连接，输入电压u随时间t的变化规律如图6所示，副线圈仅接入一个R＝10Ω的电阻．则()图6A．流过电阻R的最大电流是20AB．与电阻R并联的电压表的示数是141VC．变压器的输入功率是1×103WD．在交变电流变化的一个周期内，电阻R上产生的焦耳热是2×103J7．图7中B为理想变压器，接在交变电压有效值保持不变的电源上，L为指示灯，灯泡L1和L2完全相同(其阻值均恒定不变)，R是一个定值电阻，电压表、电流表都是理想电表．开始时开关S是闭合的，当S断开后，下列说法正确的是()图7A．电流表A2的示数变大B．电压表的示数变大C．电流表A1的示数变小D．灯泡L1的亮度变暗8．如图8为理想变压器，输入端接入交变电流．开始时，电键处于2位置，两灯发光．则()图8A．电键由2拨向1，两灯都变亮B．电键由2拨向1，原线圈中电流变大C．若B灯突然烧毁，则A灯变亮D．若B灯突然烧毁，则电阻R分压变大9．如图9所示，理想变压器的原、副线圈的匝数比n1∶n2＝2∶1，原线圈接正弦交变电流，副线圈接电动机，电动机线圈电阻为R.当输入端接通电源后，电流表读数为I，电动机带动一质量为m的重物以速度v匀速上升．若电动机因摩擦造成的能量损失不计，则图中电压表的读数为()图9A．4IR＋B.C．4IRD.IR＋二、双项选择题10．如图10所示，理想变压器的原、副线圈的匝数比为11∶1，原线圈接有u＝311sin100πt(V)的交变电压，副线圈上接有定值电阻R、线圈L、灯泡L1及理想电压表，以下说法正确的是()图10A．副线圈中电流的变化频率为50HzB．灯泡L1两端电压小于20VC．若交变电压u的有效值不变，频率增大，则灯泡L1的亮度将变强D．若交变电压u的有效值不变，频率增大，则电压表的示数将减小11．如图11所示的电路中，电源电动势恒定、内阻不能忽略，电流表和电压表均为理想电表，下列说法中正确的是()图11A．若R1短路，电流表示数变小，电压表示数为零B．若R2短路，电流表示数变小，电压表示数变大C．若R1断路，电流表示数变小，电压表示数变大D．若R3断路，电流表示数为零，电压表示数变小12．某小型水电站的电能输送示意图如图12甲所示，发电机的输出电压变化规律如图乙．输电线总电阻为r，升压变压器原、副线圈匝数分别为n1、n2.降压变压器原、副线圈匝数分别为n3、n4(变压器均为理想变压器)．要使额定电压为220V的用电器正常工作，则()图12A．乙图中电压的瞬时值表达式为u＝220sin100πtVB．乙图中电压的有效值和用电器的额...
