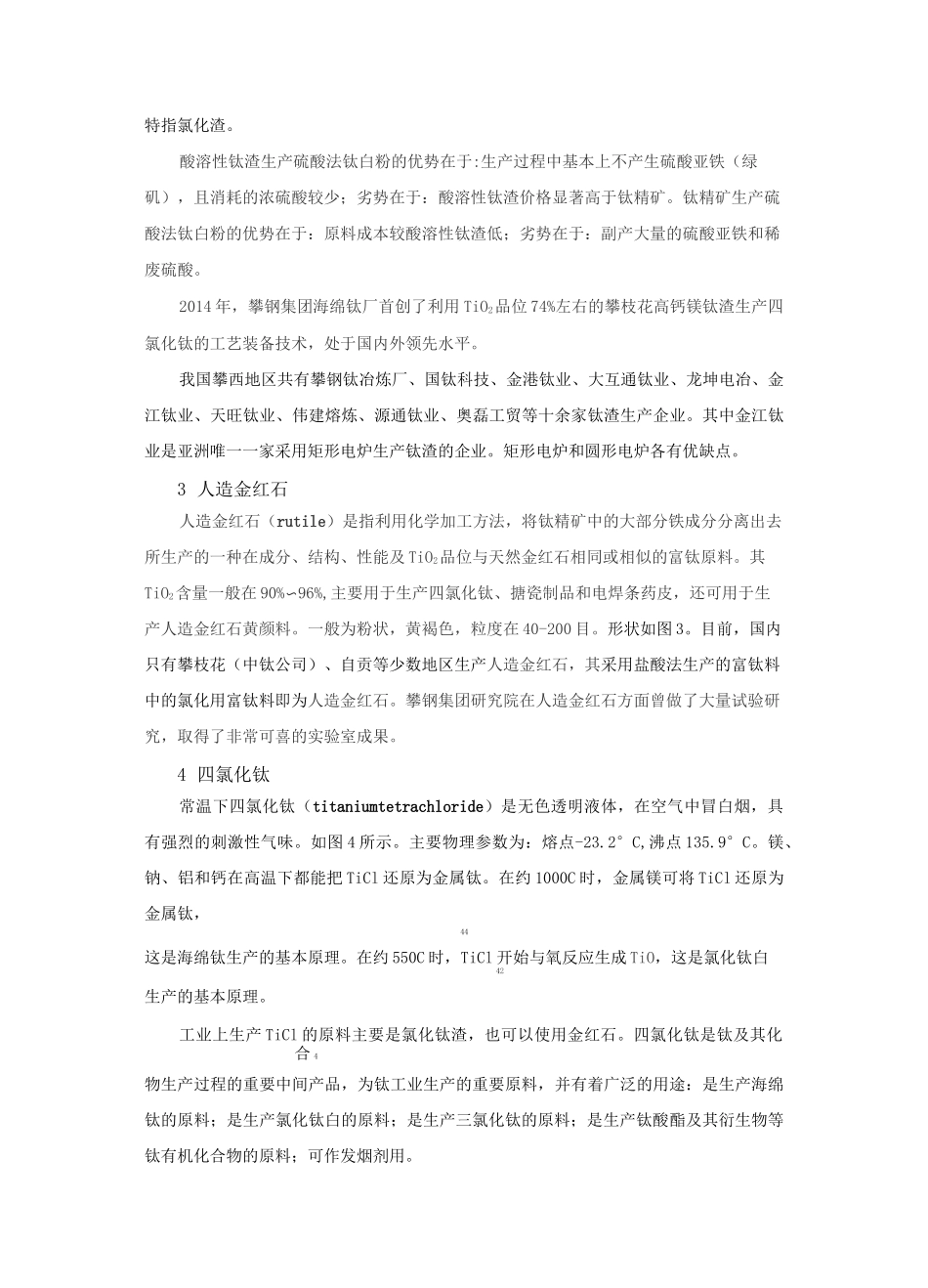

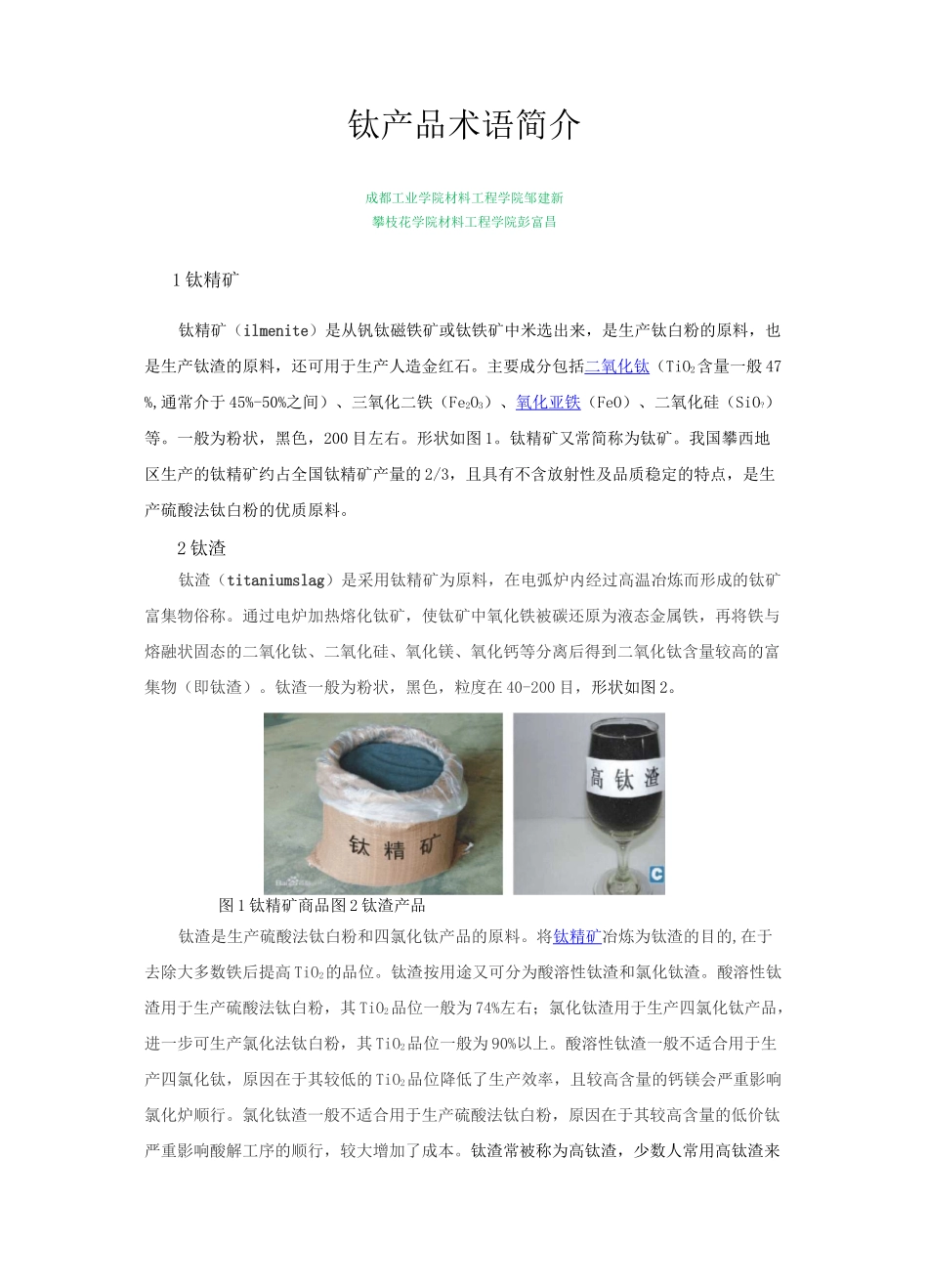

钛产品术语简介成都工业学院材料工程学院邹建新攀枝花学院材料工程学院彭富昌1钛精矿钛精矿（ilmenite）是从钒钛磁铁矿或钛铁矿中米选出来，是生产钛白粉的原料，也是生产钛渣的原料，还可用于生产人造金红石。主要成分包括二氧化钛（TiO2含量一般47%,通常介于45%-50%之间）、三氧化二铁（Fe2O3）、氧化亚铁（FeO）、二氧化硅（SiO?）等。一般为粉状，黑色，200目左右。形状如图1。钛精矿又常简称为钛矿。我国攀西地区生产的钛精矿约占全国钛精矿产量的2/3，且具有不含放射性及品质稳定的特点，是生产硫酸法钛白粉的优质原料。2钛渣钛渣（titaniumslag）是采用钛精矿为原料，在电弧炉内经过高温冶炼而形成的钛矿富集物俗称。通过电炉加热熔化钛矿，使钛矿中氧化铁被碳还原为液态金属铁，再将铁与熔融状固态的二氧化钛、二氧化硅、氧化镁、氧化钙等分离后得到二氧化钛含量较高的富集物（即钛渣）。钛渣一般为粉状，黑色，粒度在40-200目，形状如图2。图1钛精矿商品图2钛渣产品钛渣是生产硫酸法钛白粉和四氯化钛产品的原料。将钛精矿冶炼为钛渣的目的,在于去除大多数铁后提高TiO2的品位。钛渣按用途又可分为酸溶性钛渣和氯化钛渣。酸溶性钛渣用于生产硫酸法钛白粉，其TiO2品位一般为74%左右；氯化钛渣用于生产四氯化钛产品，进一步可生产氯化法钛白粉，其TiO2品位一般为90%以上。酸溶性钛渣一般不适合用于生产四氯化钛，原因在于其较低的TiO2品位降低了生产效率，且较高含量的钙镁会严重影响氯化炉顺行。氯化钛渣一般不适合用于生产硫酸法钛白粉，原因在于其较高含量的低价钛严重影响酸解工序的顺行，较大增加了成本。钛渣常被称为高钛渣，少数人常用高钛渣来特指氯化渣。酸溶性钛渣生产硫酸法钛白粉的优势在于:生产过程中基本上不产生硫酸亚铁（绿矶），且消耗的浓硫酸较少；劣势在于：酸溶性钛渣价格显著高于钛精矿。钛精矿生产硫酸法钛白粉的优势在于：原料成本较酸溶性钛渣低；劣势在于：副产大量的硫酸亚铁和稀废硫酸。2014年，攀钢集团海绵钛厂首创了利用TiO2品位74%左右的攀枝花高钙镁钛渣生产四氯化钛的工艺装备技术，处于国内外领先水平。我国攀西地区共有攀钢钛冶炼厂、国钛科技、金港钛业、大互通钛业、龙坤电冶、金江钛业、天旺钛业、伟建熔炼、源通钛业、奥磊工贸等十余家钛渣生产企业。其中金江钛业是亚洲唯一一家采用矩形电炉生产钛渣的企业。矩形电炉和圆形电炉各有优缺点。3人造金红石人造金红石（rutile）是指利用化学加工方法，将钛精矿中的大部分铁成分分离出去所生产的一种在成分、结构、性能及TiO2品位与天然金红石相同或相似的富钛原料。其TiO2含量一般在90%〜96%,主要用于生产四氯化钛、搪瓷制品和电焊条药皮，还可用于生产人造金红石黄颜料。一般为粉状，黄褐色，粒度在40-200目。形状如图3。目前，国内只有攀枝花（中钛公司）、自贡等少数地区生产人造金红石，其采用盐酸法生产的富钛料中的氯化用富钛料即为人造金红石。攀钢集团研究院在人造金红石方面曾做了大量试验研究，取得了非常可喜的实验室成果。4四氯化钛常温下四氯化钛（titaniumtetrachloride）是无色透明液体，在空气中冒白烟，具有强烈的刺激性气味。如图4所示。主要物理参数为：熔点-23.2°C,沸点135.9°C。镁、钠、铝和钙在高温下都能把TiCl还原为金属钛。在约1000C时，金属镁可将TiCl还原为金属钛，44这是海绵钛生产的基本原理。在约550C时，TiCl开始与氧反应生成TiO，这是氯化钛白42生产的基本原理。工业上生产TiCl的原料主要是氯化钛渣，也可以使用金红石。四氯化钛是钛及其化合4物生产过程的重要中间产品，为钛工业生产的重要原料，并有着广泛的用途：是生产海绵钛的原料；是生产氯化钛白的原料；是生产三氯化钛的原料；是生产钛酸酯及其衍生物等钛有机化合物的原料；可作发烟剂用。由于TiCl具有强烈的刺激性气味，生产现场不可避免地、或多或少地存在一些泄漏,4而人体嗅觉又较敏感，所以TiCl厂家的环保问题倍受关注。4图3人造金红石产品图4-6四氯化钛液体5钛白粉钛白粉（titaniumdioxide）是一种重要的、用途非常广泛的无机化工产品，是当前最白的白色颜料，主要成分为TiO,在涂料、油...
