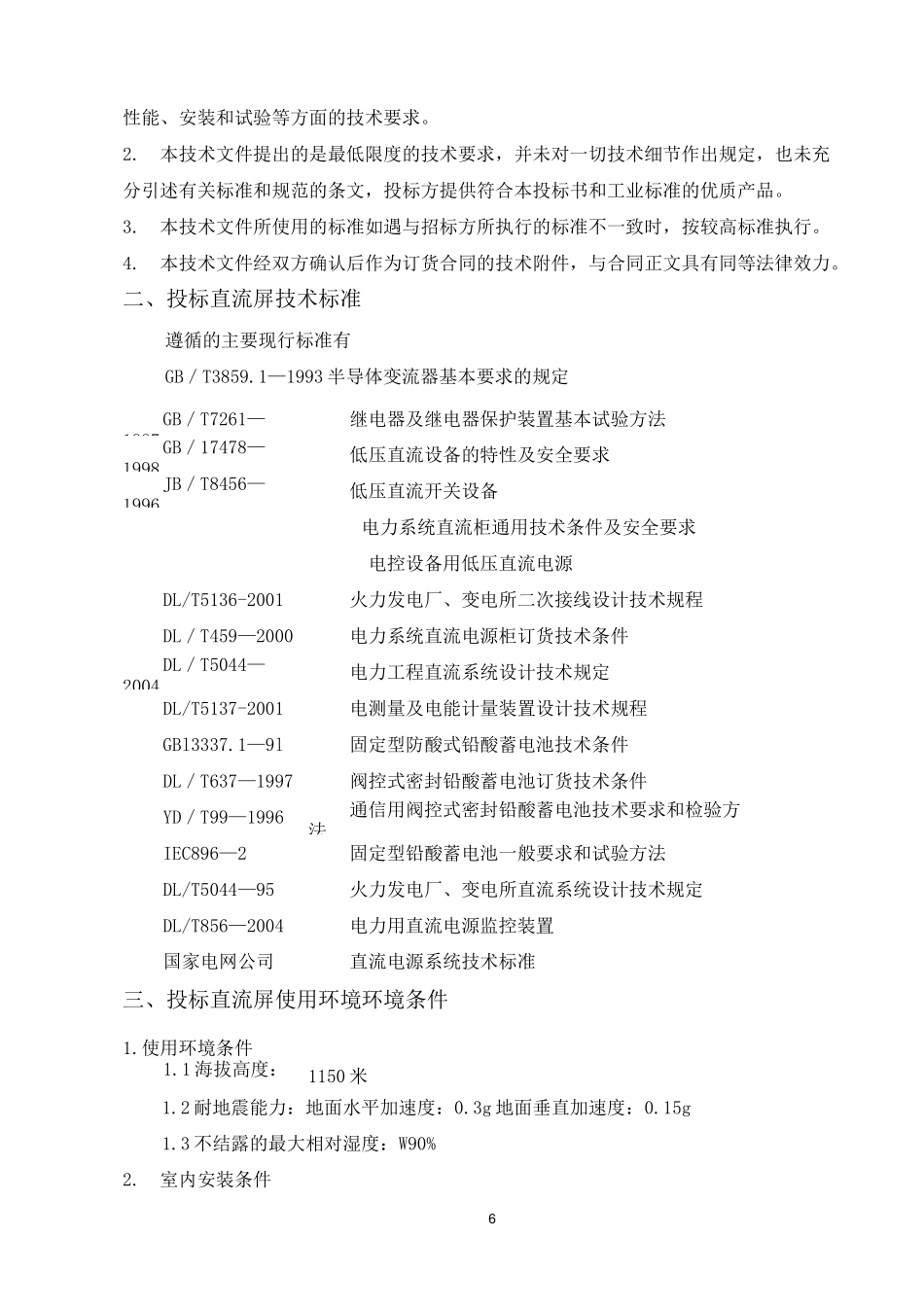

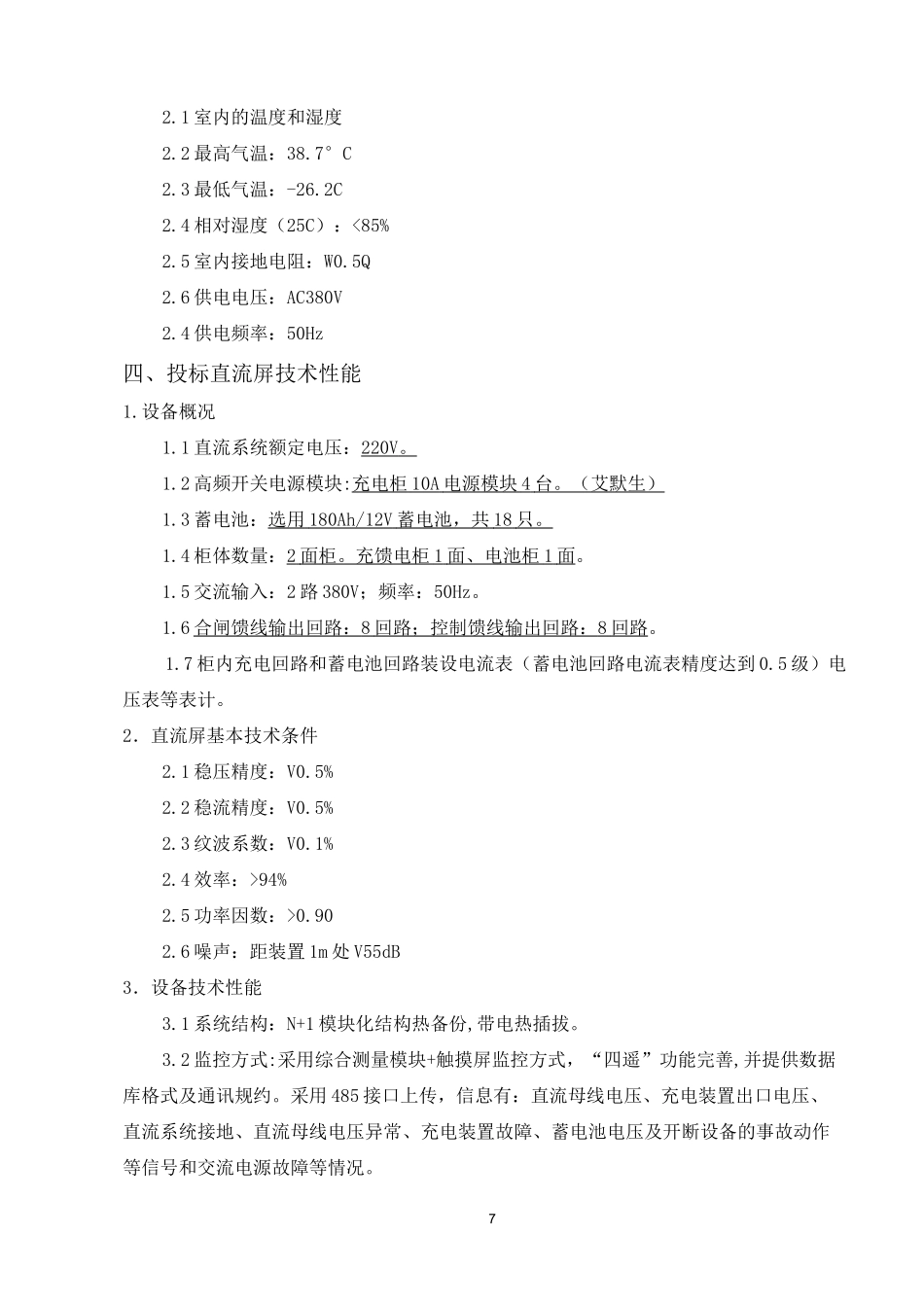

5五原县富源热力公司集中供热工程直流屏项目技术资料2013.5、总则1.本技术文件适用于直流系统中采用高频开关电源的直流成套装置的功能设计、结构、6性能、安装和试验等方面的技术要求。2.本技术文件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方提供符合本投标书和工业标准的优质产品。3.本技术文件所使用的标准如遇与招标方所执行的标准不一致时，按较高标准执行。4.本技术文件经双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。二、投标直流屏技术标准遵循的主要现行标准有GB／T3859.1—1993半导体变流器基本要求的规定GB／T7261—1987继电器及继电器保护装置基本试验方法GB／17478—1998低压直流设备的特性及安全要求JB／T8456—1996低压直流开关设备电力系统直流柜通用技术条件及安全要求电控设备用低压直流电源DL/T5136-2001火力发电厂、变电所二次接线设计技术规程DL／T459—2000电力系统直流电源柜订货技术条件DL／T5044—2004电力工程直流系统设计技术规定DL/T5137-2001电测量及电能计量装置设计技术规程GBl3337.1—9l固定型防酸式铅酸蓄电池技术条件DL／T637—1997阀控式密封铅酸蓄电池订货技术条件YD／T99—1996通信用阀控式密封铅酸蓄电池技术要求和检验方法IEC896—2固定型铅酸蓄电池一般要求和试验方法DL/T5044—95火力发电厂、变电所直流系统设计技术规定DL/T856—2004电力用直流电源监控装置国家电网公司直流电源系统技术标准三、投标直流屏使用环境环境条件1.使用环境条件1.1海拔高度：〜1150米1.2耐地震能力：地面水平加速度：0.3g地面垂直加速度：0.15g1.3不结露的最大相对湿度：W90%2.室内安装条件72.1室内的温度和湿度2.2最高气温：38.7°C2.3最低气温：-26.2C2.4相对湿度（25C）：<85%2.5室内接地电阻：W0.5Q2.6供电电压：AC380V2.4供电频率：50Hz四、投标直流屏技术性能1.设备概况1.1直流系统额定电压：220V。1.2高频开关电源模块:充电柜10A电源模块4台。（艾默生）1.3蓄电池：选用180Ah/12V蓄电池，共18只。1.4柜体数量：2面柜。充馈电柜1面、电池柜1面。1.5交流输入：2路380V；频率：50Hz。1.6合闸馈线输出回路：8回路；控制馈线输出回路：8回路。1.7柜内充电回路和蓄电池回路装设电流表（蓄电池回路电流表精度达到0.5级）电压表等表计。2．直流屏基本技术条件2.1稳压精度：V0.5%2.2稳流精度：V0.5%2.3纹波系数：V0.1%2.4效率：>94%2.5功率因数：>0.902.6噪声：距装置1m处V55dB3．设备技术性能3.1系统结构：N+1模块化结构热备份,带电热插拔。3.2监控方式:采用综合测量模块+触摸屏监控方式，“四遥”功能完善,并提供数据库格式及通讯规约。采用485接口上传，信息有：直流母线电压、充电装置出口电压、直流系统接地、直流母线电压异常、充电装置故障、蓄电池电压及开断设备的事故动作等信号和交流电源故障等情况。83.3直流系统单母线分段，可接单组电池，充电模块单一电压输出。3.4蓄电池浮充、均充电压可调。3.5能实现多个整流模块民主均流。4.冷却方式：风冷方式。5.直流系统能与监控系统通讯，支持公共通用规约。五、主要组件1．高频开关电源高频开关电源充电装置满足直流系统各种运行方式下的充放电要求。1.1高频开关电源装置基本技术参数充电模块额定电流：10A充电装置额定电压：220V高频模块输出电流不均衡度：＜土5%1.2高频开关电源模块主要性能模块的主要功能是将交流电源变换为高品质的直流电源。模块构成：全波整流及滤波器、高频变换及高频变压器、高频整流滤波器等。模块额定电流为10A,工作模块共4个。多个模块并列运行时，有良好均流性能，在任何工况下，均流不平衡度小于5%。每个模块内部具有监控功能，能不依赖总监控单元，独立工作。正常工作时，模块与总监控单元通信，接受监控装置的指令。监控单元发出指令时，按指令输出电压、电流，脱离监控单元，可输出恒定电压给电池浮充模块具有过电压、过电流保护和自动限流、报警等功能。1.3高频开关电源模块主要功能正常浮充电（带温度补偿）自动稳压限压短充（带温度补偿）均衡充电运行（带温度补偿）自动稳流限流功能过...
