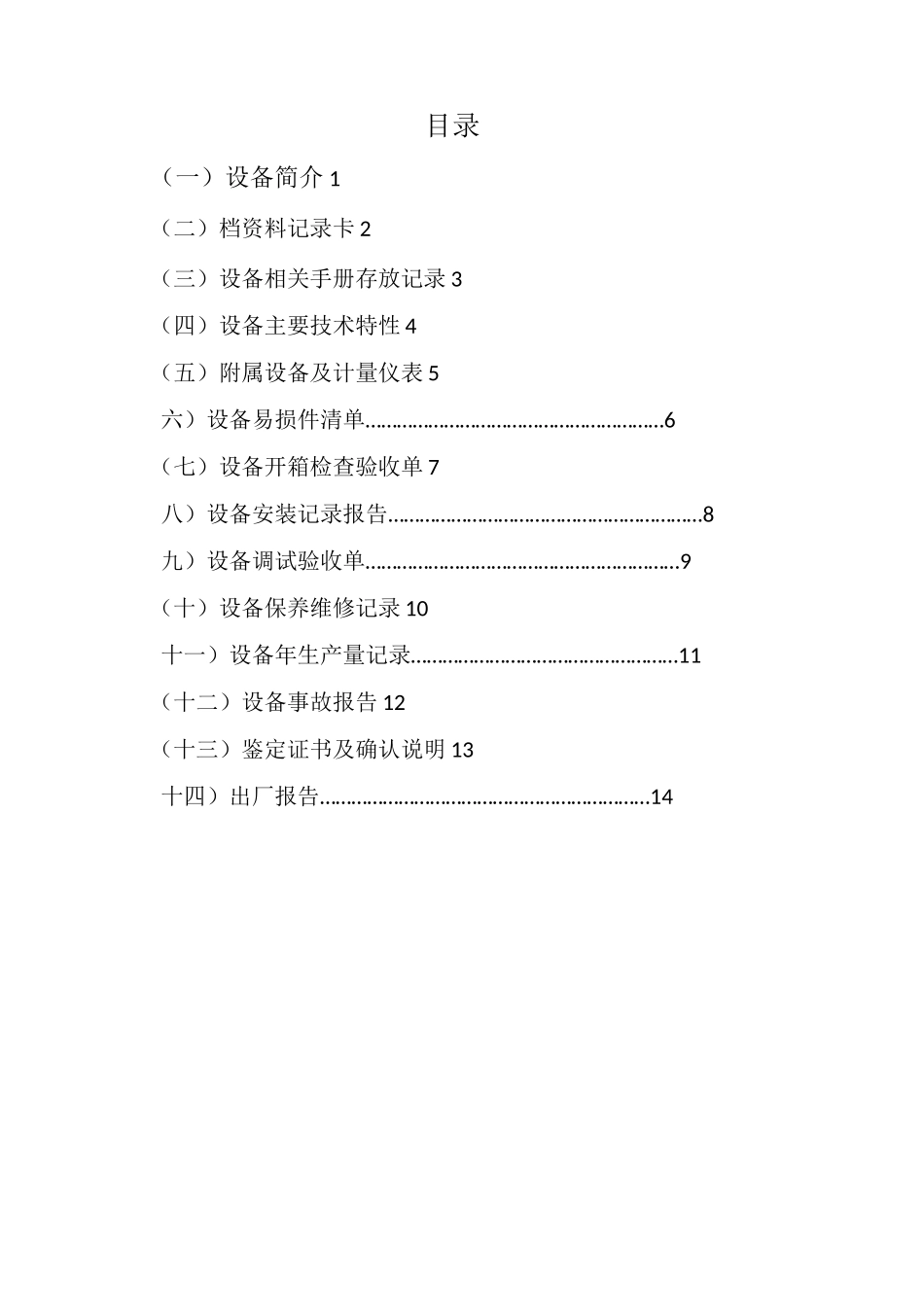

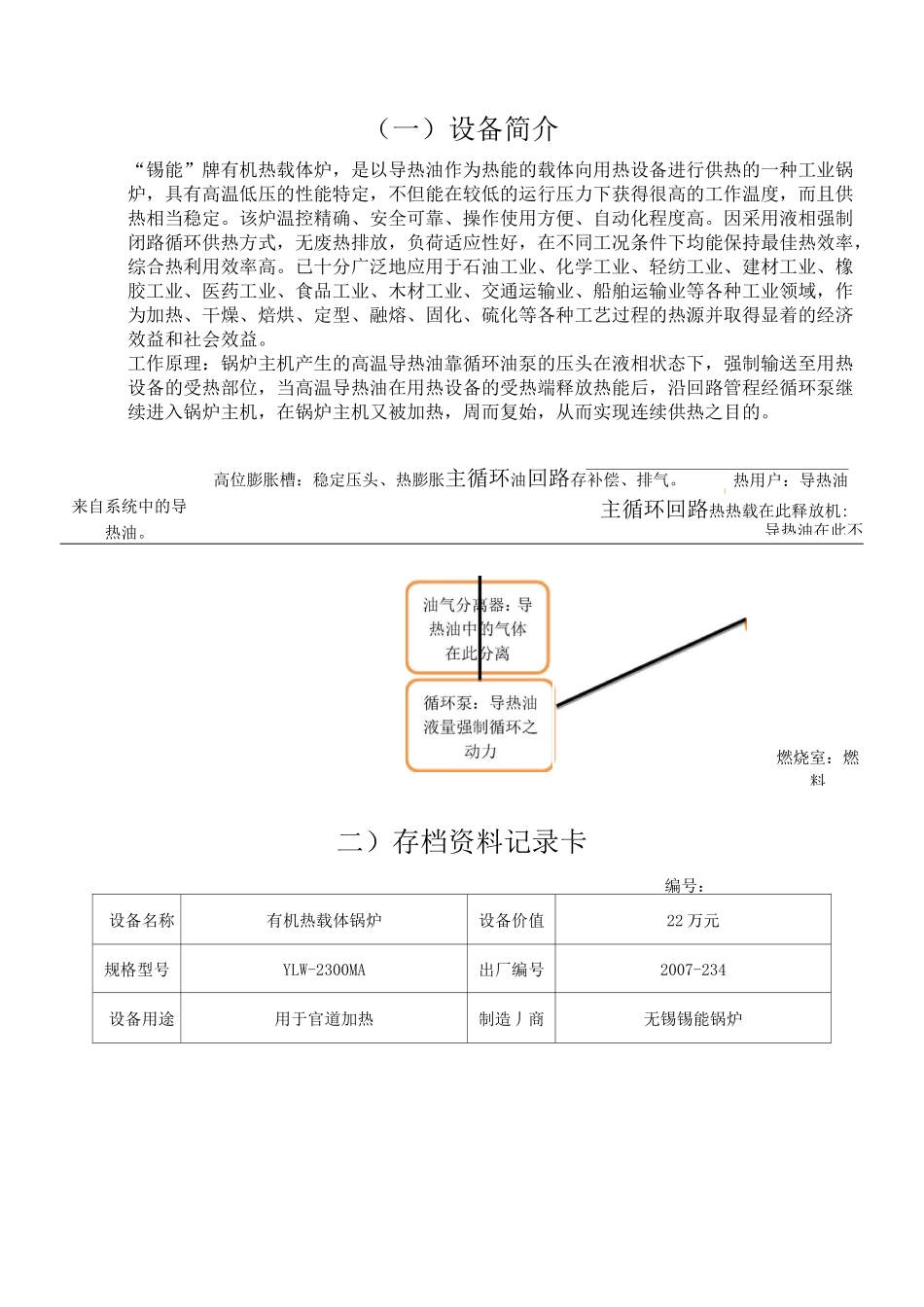

档案编号:YT0009山东宇通路桥集团有限公司设备档案设备名称：链条式有机热载机锅炉设备编号：GUOLU01使用部门：广北材料厂填写日期：2016年1月13日目录（一）设备简介1（二）档资料记录卡2（三）设备相关手册存放记录3（四）设备主要技术特性4（五）附属设备及计量仪表5六）设备易损件清单…………………………………………………6（七）设备开箱检查验收单7八）设备安装记录报告……………………………………………………8九）设备调试验收单……………………………………………………9（十）设备保养维修记录10十一）设备年生产量记录……………………………………………11（十二）设备事故报告12（十三）鉴定证书及确认说明13十四）出厂报告………………………………………………………14热用户：导热油I主循环回路热热载在此释放机:导热油在此不燃烧室：燃料（一）设备简介“锡能”牌有机热载体炉，是以导热油作为热能的载体向用热设备进行供热的一种工业锅炉，具有高温低压的性能特定，不但能在较低的运行压力下获得很高的工作温度，而且供热相当稳定。该炉温控精确、安全可靠、操作使用方便、自动化程度高。因采用液相强制闭路循环供热方式，无废热排放，负荷适应性好，在不同工况条件下均能保持最佳热效率，综合热利用效率高。已十分广泛地应用于石油工业、化学工业、轻纺工业、建材工业、橡胶工业、医药工业、食品工业、木材工业、交通运输业、船舶运输业等各种工业领域，作为加热、干燥、焙烘、定型、融熔、固化、硫化等各种工艺过程的热源并取得显着的经济效益和社会效益。工作原理：锅炉主机产生的高温导热油靠循环油泵的压头在液相状态下，强制输送至用热设备的受热部位，当高温导热油在用热设备的受热端释放热能后，沿回路管程经循环泵继续进入锅炉主机，在锅炉主机又被加热，周而复始，从而实现连续供热之目的。高位膨胀槽：稳定压头、热膨胀主循环油回路存补偿、排气。来自系统中的导热油。二）存档资料记录卡编号：设备名称有机热载体锅炉设备价值22万元规格型号YLW-2300MA出厂编号2007-234设备用途用于官道加热制造丿商无锡锡能锅炉出厂日期2007-5-1购置日期2007.1投产日期2007.5设备来源购买液压油无润滑油齿轮油无主设备电动机规格部位循环泵电压380V接线方式Y-△功率45KW型号Y225M-2频率50HE位置导热油循环泵电压接线方式星角启动功率安装地点广北材料厂投产日期2007.5三）仪器设备相关手册存放记录序号名称内容地点1设备说明书安装说明，操作规章制度，维修保养机故障排除广北财务室2设备维修保养记录生产后的维修保养及操作设备操作室3设备运行记录设备启动后，生产的运行情况设备操作室4设备电路接体用设备接线方式设备操作室5锅炉使用证书锅炉登记情况证明广北财务室6有机热载锅炉外部检验报告锅炉外部检验情况说明广北财务室7设备安装图锅炉的安装布局情况广北财务室四）设备主要技术特性设备名称有机热载体锅炉设备结构特点1•该设备米用燃煤方式进行加热，受热面米用密排圆盘管，受热面布置充足，降低管子表面热负荷出效率咼，使用更安全。2•燃料在燃烧座内绝热燃烧着火更容易，燃烧更充分，提咼了锅炉的热效率。3•介质流程合理，导热油由低进口到咼出口，运行中产生的气体很难在炉内停留。4•炉顶布置密，排盘管更好的保护炉顶，避免炉顶烧坏现象。基本参数供热率（104kcul/h）200设计压力（mpa）11配管连接口径（DN）使用燃烧料。150IIIII类烟煤。最咼工作温度°C320循环流量（m3/h）160炉内容油量（m3）2.5热效率（％）75装机容量（kw）90工作原理锅炉主机产生的高温导热油靠循环泵油泵的压头在流相状态下，强制输送至用热设备的受热部位，当高温导热油在用热设备的受热端释放热能后，沿回路管程经循环油泵，进入锅炉主机，在锅炉主机又被加热，周而复始，从而实现连续供热之目的。五）附属设备及计量仪表序号名称型号数量生产厂家用途单位原值备注1鼓风机T4-721北京华富泵业有限公司鼓风2引风机YX9-35801江苏常动机械有限公司引风3烟囱和烟风管无1无锡锡能输送烟气4上煤机不详1不详供煤5出渣机Y90L-61常州市南云电机有限公司清除煤渣6调速箱YCT90...
