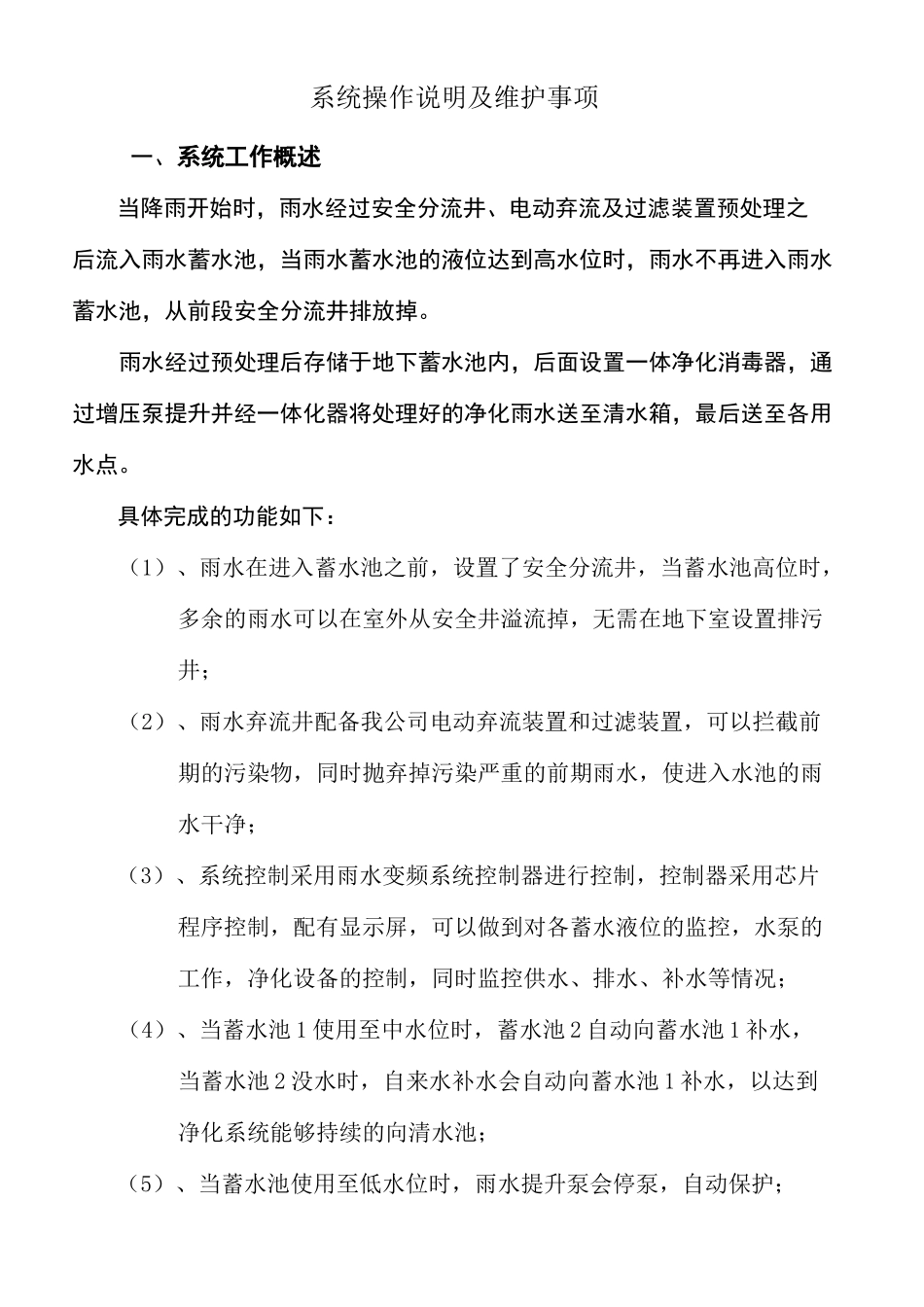

雨水收集系统操作Thedocumentwasfinallyrevisedon2021系统操作说明及维护事项一、系统工作概述当降雨开始时，雨水经过安全分流井、电动弃流及过滤装置预处理之后流入雨水蓄水池，当雨水蓄水池的液位达到高水位时，雨水不再进入雨水蓄水池，从前段安全分流井排放掉。雨水经过预处理后存储于地下蓄水池内，后面设置一体净化消毒器，通过增压泵提升并经一体化器将处理好的净化雨水送至清水箱，最后送至各用水点。具体完成的功能如下：（1）、雨水在进入蓄水池之前，设置了安全分流井，当蓄水池高位时，多余的雨水可以在室外从安全井溢流掉，无需在地下室设置排污井；（2）、雨水弃流井配备我公司电动弃流装置和过滤装置，可以拦截前期的污染物，同时抛弃掉污染严重的前期雨水，使进入水池的雨水干净；（3）、系统控制采用雨水变频系统控制器进行控制，控制器采用芯片程序控制，配有显示屏，可以做到对各蓄水液位的监控，水泵的工作，净化设备的控制，同时监控供水、排水、补水等情况；（4）、当蓄水池1使用至中水位时，蓄水池2自动向蓄水池1补水，当蓄水池2没水时，自来水补水会自动向蓄水池1补水，以达到净化系统能够持续的向清水池；（5）、当蓄水池使用至低水位时，雨水提升泵会停泵，自动保护；（6）、系统可以手自动供水并在缺水时进行自来水补水。二、系统控制操作说明在控制箱中分别都有手自动控制部分，都可以实现手动控制，自动控制两种模式，同时具备变频控制，下面分别介绍：雨水系统控制箱：该系统的控制箱是集成控制，对整个系统进行控制，面板介绍（如图是多功能控制箱）：（1）、“手自动切换”是用于控制中的手动状态和自动状态以及停止状态的切换。当自动状态时，净化设备会随用水需求自动启动进行净化处理，完成供水，当缺水时也会自动停泵，进行市政自来水补水。手动状态时，可以手动启动净化开关进行雨水净化；当电动弃流工作时，弃流运行指示灯亮起。（2）、当清水池水位低于中位时，净化指示灯亮起，净化泵工作，一体机及絮凝过滤、消毒等装置会同时工作，一起完成雨水的净化处理；清水池水位到达高位时，净化泵关闭，指示灯同时关闭；加药装置及臭氧消毒装置工作时，指示灯亦亮起，工作完毕时指示灯关闭。（3）、当供水泵向外供水时，供水指示灯亮起。（下图为供水控制箱，内置变频控制系统）（4）、当清水池水位低于低位时，低位报警同时低位指示灯亮起；当清水池水位达到高位时，高位报警同时高位指示灯亮起。当启动自动状态时：（1）、蓄水池中的水位过低时，雨水净化泵停泵保护；蓄水池中的水位过高时，进水电动阀自动关闭；（2）、当蓄水池1使用至中水位时，蓄水池2自动向蓄水池1补水，当蓄水池2没水时，河道补水会自动向蓄水池1补水，以达到净化系统能够持续的向清水池；（3）、在清水池中有高位、中位、低位三个控制浮球：清水池中水位过低时，低位报警，回用供水泵停泵保护；水位低于中位时，蓄水池自动向清水池补水，补至高位停止，若蓄水池低位无水，则自动自来水补水；清水池高位时，高位报警，停止补水。当启动手动状态时：所有补水和用水都可以手动自由控制。（1）、多功能控制箱中的净化泵可以根据具体情况自行决定开闭那台泵及开泵的数量。（2）、供水控制箱中的供水泵可以根据具体情况自行决定开闭那台泵及开泵的数量。（3）、在手动状态下，可以自行开闭市政自来水补水管进行补水。三、系统维护工作及注意事项1、雨水收集回用系统•每3-6个月对安全溢流井等雨水预处理系统进行检查；•不定期检查滤网的状态，以确保滤网的正常过滤效果；•不定期检查一下进水电动阀是否正常工作，确保可以正常开启；•根据观察滤料的变化或定期对雨水净化一体机进行手动反冲洗排污,确保过滤器处于正常过滤状态；•当加药器中需要添加药片时，可打开加药器的盖子手动添加药片；•不定期检查蓄水池和清水池的出水泵，确保提升泵的正常工作；•不定期检查各阀门井中的阀门，保证阀门处于正常状态；•咨询电话：2、药剂说明（1）、消毒剂配合一体机的药剂应选用片状多功能复配饼剂，其活性成分为次氯酸钙70％，最少65％有效氯。①、使用说明：药剂主要成分为次氯...
