泵站试运行大纲资料VIP专享VIP免费

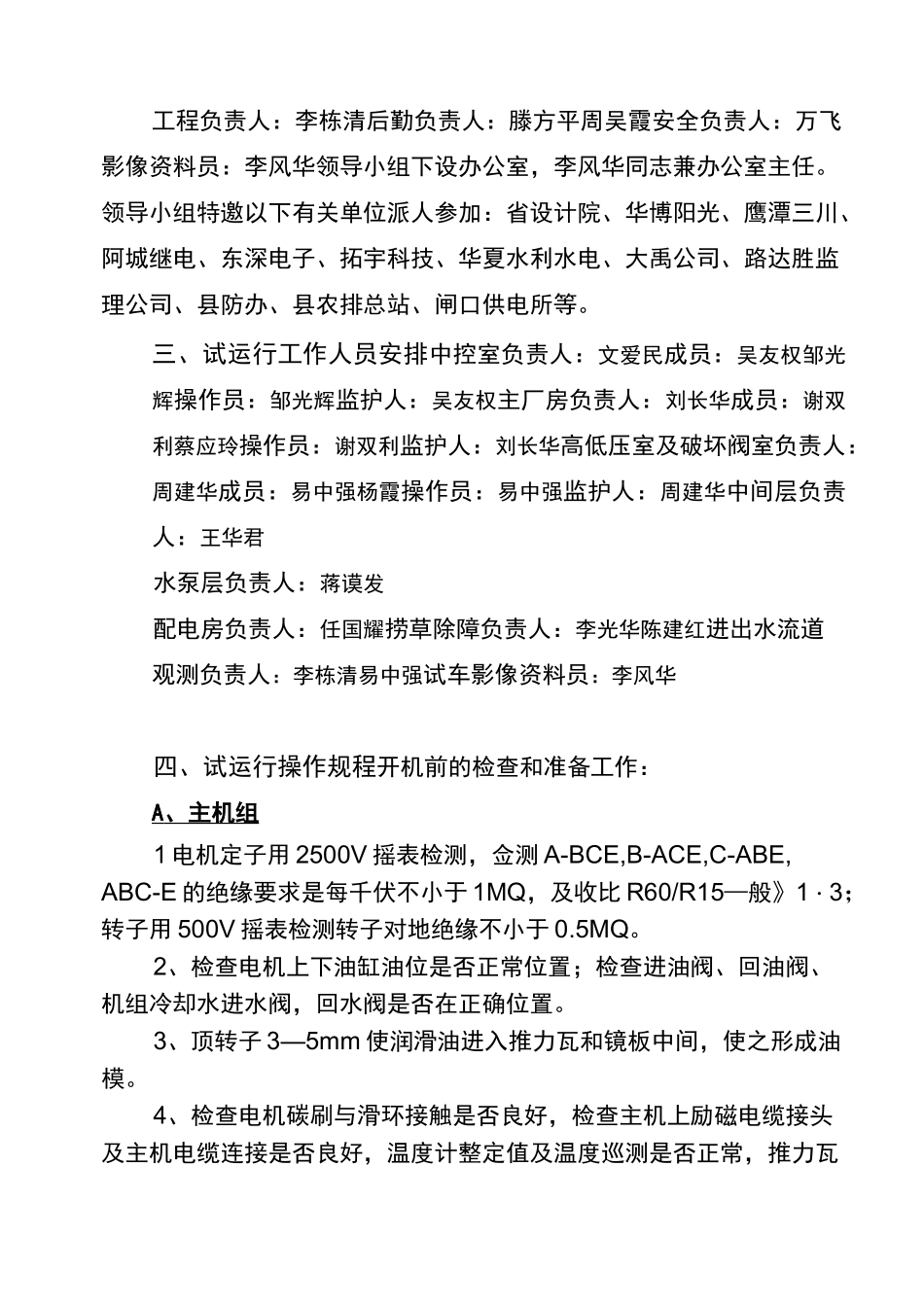

公安县闸口泵站更新改造工程闸口一站机组试运行方案一、工程概况闸口泵站管理处成立于一九九二年七月，属县水利局直管的正科级事业单位，由闸口一站、闸口二站组成(其中闸口一站于一九七四年兴建，一九七五年五月投入运行，装机6X800KW机组，二00七年至二00九年纳入国家“^一五”规划进行了更新改造，改造后装机6X900kW机组，设计提排流量51m3/s；是荆江分洪区排涝抗灾的骨干工程。随着闸口泵站更新改造工程的实施，闸口一站主要工程设施得到了修复加固及完善处理，机电设备全部更新，并实现了计算机自动化控制与管理，工程设施配套完善、性能好。新型免抬轴水泵叶片角度调节器、储能式电液气一体化真空破坏阀等新技术产品的运用，提高了泵站的安全性能及排涝效益；为确保闸口泵站更新改造工程闸口一站机组试运行成功、确保工程汛前脱险受益，经闸口泵站更新改造工程项目部研究，按中华人民共和国水利行业标准2005年颁发《泵站安装及验收规程》(SL317—2004)有关规定，并结合本工程特点制定闸口一站机组试运行方案如下：闸口一站机组试运行时间为2009年5月8日。二、组建闸口泵站更新改造工程项目部闸口一站机组试运行领导小组组长：陕学彬副组长：陈广文爱民技术总负责：吴友权机电负责人：刘长华工程负责人：李栋清后勤负责人：滕方平周吴霞安全负责人：万飞影像资料员：李风华领导小组下设办公室，李风华同志兼办公室主任。领导小组特邀以下有关单位派人参加：省设计院、华博阳光、鹰潭三川、阿城继电、东深电子、拓宇科技、华夏水利水电、大禹公司、路达胜监理公司、县防办、县农排总站、闸口供电所等。三、试运行工作人员安排中控室负责人：文爱民成员：吴友权邹光辉操作员：邹光辉监护人：吴友权主厂房负责人：刘长华成员：谢双利蔡应玲操作员：谢双利监护人：刘长华高低压室及破坏阀室负责人：周建华成员：易中强杨霞操作员：易中强监护人：周建华中间层负责人：王华君水泵层负责人：蒋谟发配电房负责人：任国耀捞草除障负责人：李光华陈建红进出水流道观测负责人：李栋清易中强试车影像资料员：李风华四、试运行操作规程开机前的检查和准备工作：A、主机组1电机定子用2500V摇表检测，佥测A-BCE,B-ACE,C-ABE,ABC-E的绝缘要求是每千伏不小于1MQ，及收比R60/R15—般》1・3；转子用500V摇表检测转子对地绝缘不小于0.5MQ。2、检查电机上下油缸油位是否正常位置；检查进油阀、回油阀、机组冷却水进水阀，回水阀是否在正确位置。3、顶转子3—5mm使润滑油进入推力瓦和镜板中间，使之形成油模。4、检查电机碳刷与滑环接触是否良好，检查主机上励磁电缆接头及主机电缆连接是否良好，温度计整定值及温度巡测是否正常，推力瓦温度整定值60°C报警，70弋跳闸。5、检查叶片角度调节系统是否正常，叶片角度是否在设计的最低启动叶片角度位置。6、检查水泵填料涵的供水闸阀是否正常，填料盒压盖温度—般不应超过50C。B、副机及辅助设备1、检查所有付机的电动机绝缘用500V摇表检测应不小于0.5MQ,用于搬动联轴器是否灵j舌,各供水闸阀、供气闸阀、电接点压力表、气压表等是否正常。（如：供水泵压力为1・5-2kg，低压气压力为6-8kg)2、主机风机检查试运行看运转声音及指示灯是否正常。3、真空破坏阀试运行看活动动作机构是否安全可靠，逆控阀是否灵活。4、检查集水廊道有无杂物及水位报警装置是否完好。5、检查进、出水渠道水位，并作记录，核算扬程看有无超过设计启动扬程。6、检查进、出水渠道有无人畜影响安全运行，进水流道拦污栅有大型杂物等应急时处理。C、电气部分1高压母线:户内一次高压母线隔离开关接触是否良好,瓷瓶有无破损，绝缘用2500V摇表检测是否达到要求，母线连接螺栓是否紧固，母线上有无杂物。2、真空断路器:需检查断路器活动机构是否灵活，连锁是否可靠，指示灯是否正常。3、站用变压器：绝缘检测用500V摇表测量高对彳氐、地不小于10MQ，低对地不小于0.5MQ。4、直流电源：直流电源均采用蓄电瓶，-220V、-48V、-24V检查电压是否正常，还要检查绝缘看是否有接地情况，检查充电系统是否正常。5、励磁系统：可控硅的空断电源跳合是否可靠，调试可控硅运行把励磁电流调至设备核定...
