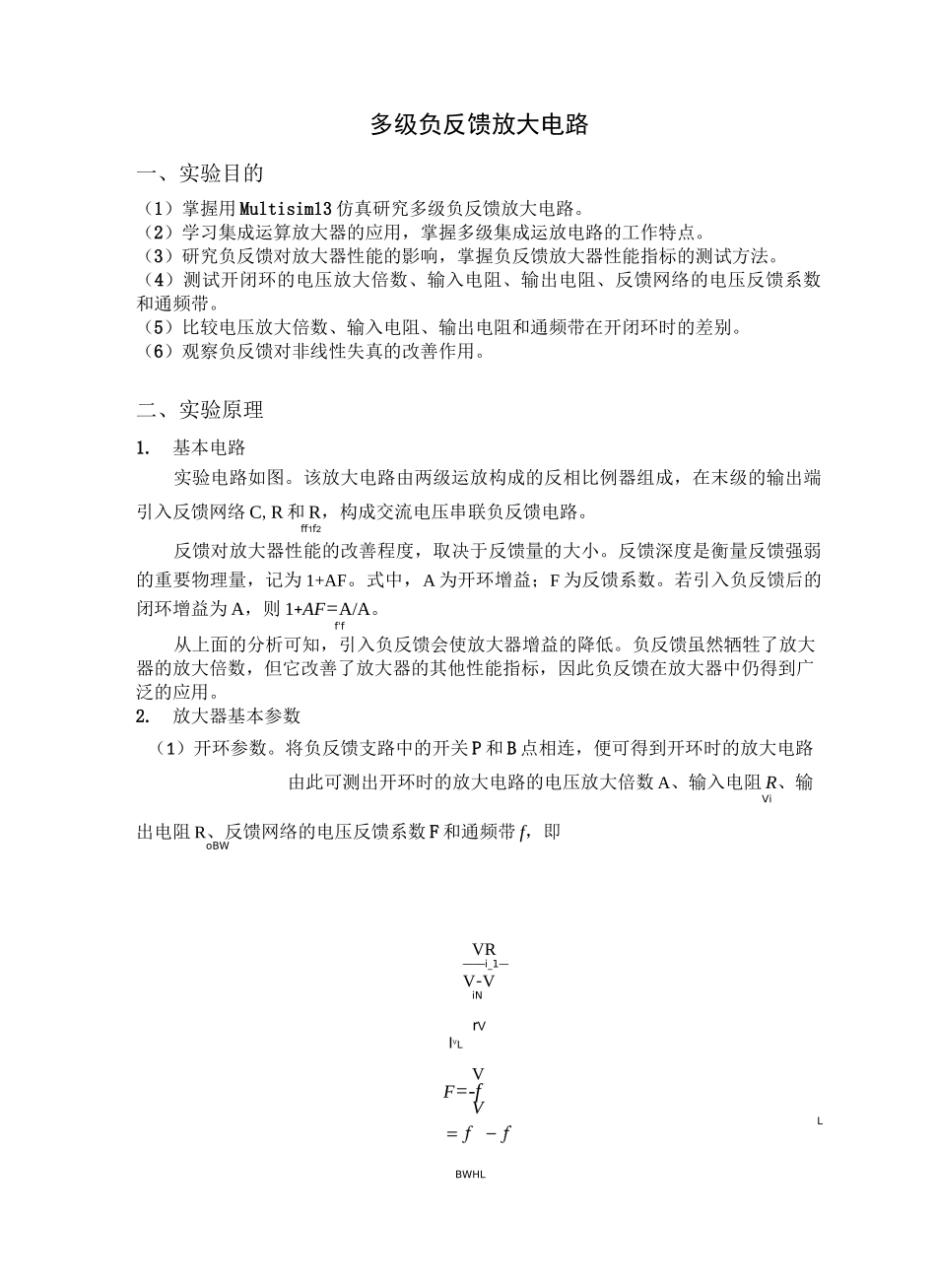

BWHL多级负反馈放大电路一、实验目的（1）掌握用Multisim13仿真研究多级负反馈放大电路。（2）学习集成运算放大器的应用，掌握多级集成运放电路的工作特点。（3）研究负反馈对放大器性能的影响，掌握负反馈放大器性能指标的测试方法。（4）测试开闭环的电压放大倍数、输入电阻、输出电阻、反馈网络的电压反馈系数和通频带。（5）比较电压放大倍数、输入电阻、输出电阻和通频带在开闭环时的差别。（6）观察负反馈对非线性失真的改善作用。二、实验原理1.基本电路实验电路如图。该放大电路由两级运放构成的反相比例器组成，在末级的输出端引入反馈网络C,R和R，构成交流电压串联负反馈电路。ff1f2反馈对放大器性能的改善程度，取决于反馈量的大小。反馈深度是衡量反馈强弱的重要物理量，记为1+AF。式中，A为开环增益；F为反馈系数。若引入负反馈后的闭环增益为A，则1+AF=A/A。f'f从上面的分析可知，引入负反馈会使放大器增益的降低。负反馈虽然牺牲了放大器的放大倍数，但它改善了放大器的其他性能指标，因此负反馈在放大器中仍得到广泛的应用。2.放大器基本参数（1）开环参数。将负反馈支路中的开关P和B点相连，便可得到开环时的放大电路由此可测出开环时的放大电路的电压放大倍数A、输入电阻R、输Vi出电阻R、反馈网络的电压反馈系数F和通频带f，即oBWVR——i_1—V-ViNrVIVLVF=-fVL(2)闭环参数。通过开环时放大电路的电压放大倍数A、输入电阻R、Vi输出电阻R、反馈网络的电压反馈系数F和上、下限f，f，可计算求得oHL多级负反馈放大电路的闭环电压放大倍数A、输入电阻R、输出电阻R和Vfifof通频带f的理论值为BWA=VV1+AFVVR二R(1+AF)RofRo1+A'FVVif=f-f=f(1+AF)-f—BWHLHVV1+AFVV测量放大电路的闭环特性时，应将反馈支路中的开关P与A点相连。负反馈放大电路闭环特性的实际测量值为VRifVR——i_1—V-V匕-11Ro三、实验内容及步骤(一)仿真分析1.观测负反馈对放大电路输出波形的影响，并测量电压放大倍数及反馈深度将信号设置为：正弦信号，频率f二1kHz，幅度v二10mV；接入双通道示波器,iip同时观测输入、输出波形。（1）开关P打向B,测得电路无反馈时的输出波形。测量此时放大电路的输出电压。OBWHfLf（2）开关P打向A,测得电路有反馈时的输出波形。测量此时放大电路的输出电压。2.观测负反馈对放大电路输出波形非线性失真的影响将输入电压幅度增大到v二100mV时，在无反馈时输出波形幅度大但是失真明ip显；接入反馈后，输出波形幅度变小但失真消失。3.观察负反馈对放大电路通频带的影响引入负反馈后，放大电路总的通频带得到了展宽。若观察负反馈对放大电路通频带展宽的改善作用，则首先接入波特图仪，调节输入信号幅度，使v=10mV。ip（3）开关P接在B点时，单击仿真开关，测得无反馈时的频率特性。（4）开关P接在A点时，重复以上步骤，测量加入反馈以后，放大电路的频率特性。4.测量负反馈电路的输入、输出电阻5.在开环（开关P接B）和闭环（开关P接A）时，分别测量放大电路输入、输出电阻。通过测量，总结负反馈对放大电路输入、输出电阻的影响。（二）实验室操作（1）开环基本参数测量。1）按图电路接线，经检查无误后接通正、负电源。2）开关P与B点相连，使放大电路处于开环状态，将函数信号发生器输出调为1kHz,峰值为10mV正弦波，接入放大器两端，用示波器分别测量v，v，v，iNfv的大小，记入表中。L3）将负载R开路，保持输入电压v的大小不变，用示波器测量输出电压v，记Lio入表中。4）保持输入信号幅度不变，逐渐增加输入信号频率，直到输出波形减小为原来的0.707倍，此时信号频率即为放大器的上限频率f，然后逐渐减小输入信号H频率，测得放大器的上限频率f，记入表中。5）根据上述测量结果，计算放大电路开环时的A，R，R，f和F的值，VioBWV放大器闭环时A，R，R和f的理论值。VfifofBW（2）闭环基本参数测量。1）将图中的开关P与A点相连，使放大电路处于闭环状态，用示波器分别测量v，v，v，v的大小，记入表中。iNfL2）函数信号发生器输出调为1kHz，10mV正弦波，接入放大器两端，逐渐增加输入信号v，使输出信号v达到开环时的测量值，用示波器分别测量v,v和viLiNf的值，记入表中。3）将负载R...
