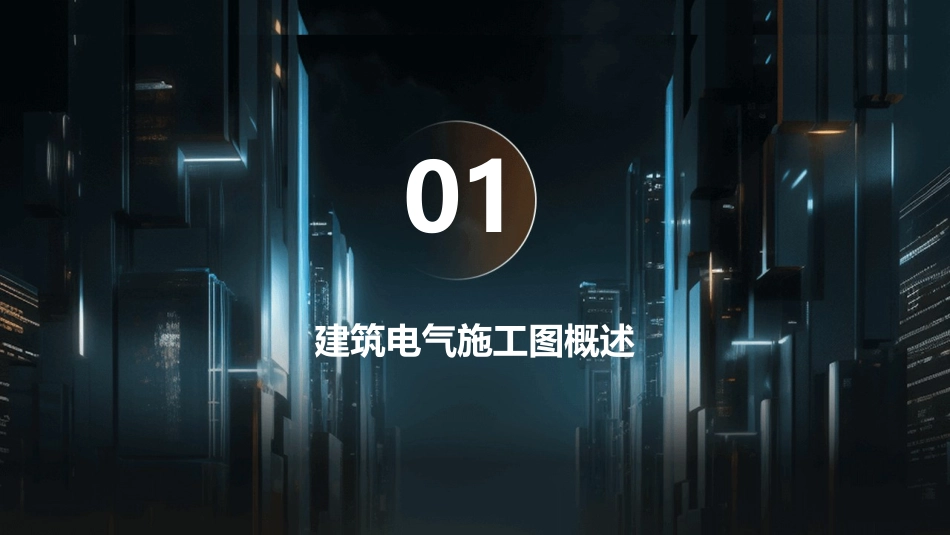

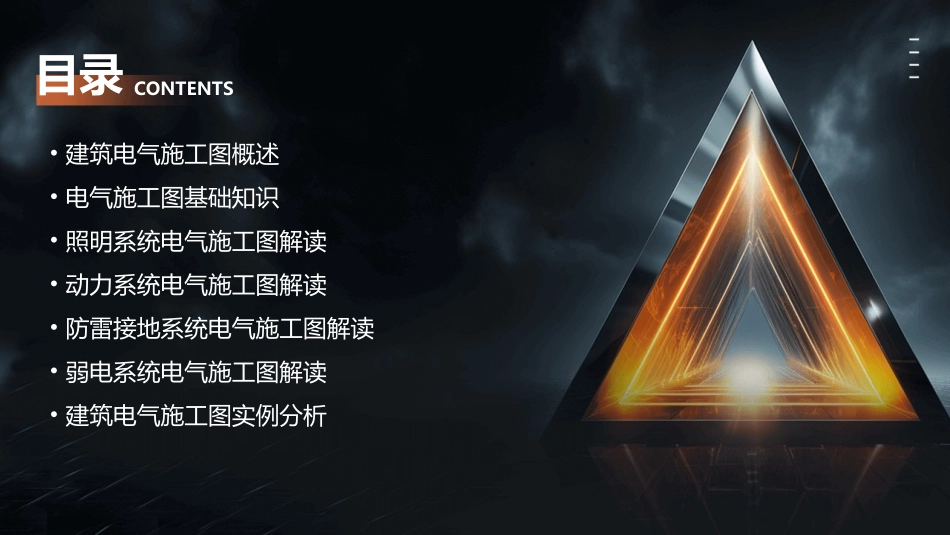

建筑电气施工图完整版课件目录CONTENTS•建筑电气施工图概述•电气施工图基础知识•照明系统电气施工图解读•动力系统电气施工图解读•防雷接地系统电气施工图解读•弱电系统电气施工图解读•建筑电气施工图实例分析01建筑电气施工图概述体现设计意图，协调各专业之间的配合关系。为建筑电气工程的预算、施工、验收等提供重要依据。指导电气设备的安装和调试，确保电气设备安全、可靠地运行。定义：建筑电气施工图是表达建筑物内电气设备、装置、线路等布局和安装要求的图纸，是指导电气工程施工的重要依据。作用定义与作用图纸目录列出所有图纸的名称、图号、张数等，方便查阅。设计说明对电气设计进行总体说明，包括设计依据、范围、原则等。系统图表示电气系统的组成和连接关系，包括供配电系统、照明系统、动力系统、弱电系统等。平面图表示电气设备在建筑物内的平面布置情况，包括设备位置、线路走向等。详图对平面图中的重要部位或复杂节点进行详细表示，包括接线盒、开关柜、灯具等。主要设备材料表列出电气工程中主要设备材料的名称、规格型号、数量等。施工图组成要素设计规范与标准国家标准《建筑电气制图标准》（GB/T…规定了建筑电气制图的基本规则、图形符号、文字符号等。国家标准《供配电系统设计规范》（GB5…规定了供配电系统设计的基本原则和要求。国家标准《低压配电设计规范》（GB50…规定了低压配电系统的设计要求。国家标准《建筑物防雷设计规范》（GB5…规定了建筑物防雷设计的原则和要求。02电气施工图基础知识表示电气设备、装置和元器件的简化图形，如开关、灯泡、变压器等。图形符号文字符号项目代号表示电气设备、装置和元器件的名称或功能，如“KM”表示接触器，“FR”表示热继电器等。表示电气系统、设备、装置和元器件的层次和位置关系，如高层代号、位置代号等。030201电气图形符号识别导线与电缆表示方法导线表示方法用线条表示导线，线条上标注导线型号、规格和敷设方式等。电缆表示方法用粗实线表示电缆，线上标注电缆型号、规格和起点、终点等。导线与电缆的连接方式包括焊接、压接、绕接等，需在图中明确表示。安装材料控制设备包括控制器、接触器、继电器等，用于控制电路的通断和设备的启停。照明设备包括灯具、灯泡、镇流器等，用于提供照明服务。导线与电缆包括裸导线、绝缘导线、电力电缆等，用于传输电能和信号。包括配电箱、配电柜等，用于分配电能和控制电路。配电设备保护设备包括熔断器、断路器、漏电保护器等，用于保护电路和设备免受过载和短路的损害。包括线管、线槽、支架、吊架等，用于固定和保护导线和电缆。常用电气设备及材料介绍03照明系统电气施工图解读包括电源、照明装置、控制装置和配电装置等。照明系统的组成利用电能转换为光能，通过灯具将光线投射到需要照明的区域，以满足视觉作业和美化环境的需求。照明原理照明系统组成及原理掌握照明平面图中各种灯具、开关、插座等电气元件的图形符号及标注方法。熟悉图形符号通过识别线路中的导线、电缆等电气线路，了解照明线路的走向和布局。了解线路走向根据平面图中的控制装置和配电箱的位置，分析照明系统的控制方式和原理。分析控制方式照明平面图识读技巧了解照明系统的设计要求和特点，包括光源类型、照度标准、节能措施等。阅读设计说明通过识别系统图中的配电箱、开关、灯具等电气元件，分析照明系统的构成和连接方式。分析系统构成根据系统图中的电气连接关系和控制方式，理解照明系统的工作原理和操作流程。理解工作原理照明系统图识读方法04动力系统电气施工图解读动力系统组成包括电源、配电装置、用电设备等。工作原理电源提供电能，通过配电装置分配到各个用电设备，驱动设备运转。动力系统组成及原理了解布局熟悉平面图的比例、方向、位置等布局信息。熟悉图形符号掌握各种电气设备、元件和线路的图形符号及文字标注。识别线路走向根据导线颜色、线型等识别线路的走向和连接关系。动力平面图识读技巧阅读标题栏分析主电路解读辅助电路核对设备清单动力系统图识读方法01020304了解图纸名称、比例、图号等信息。找出主电源进线、总配电箱、分配电箱等关键设...
