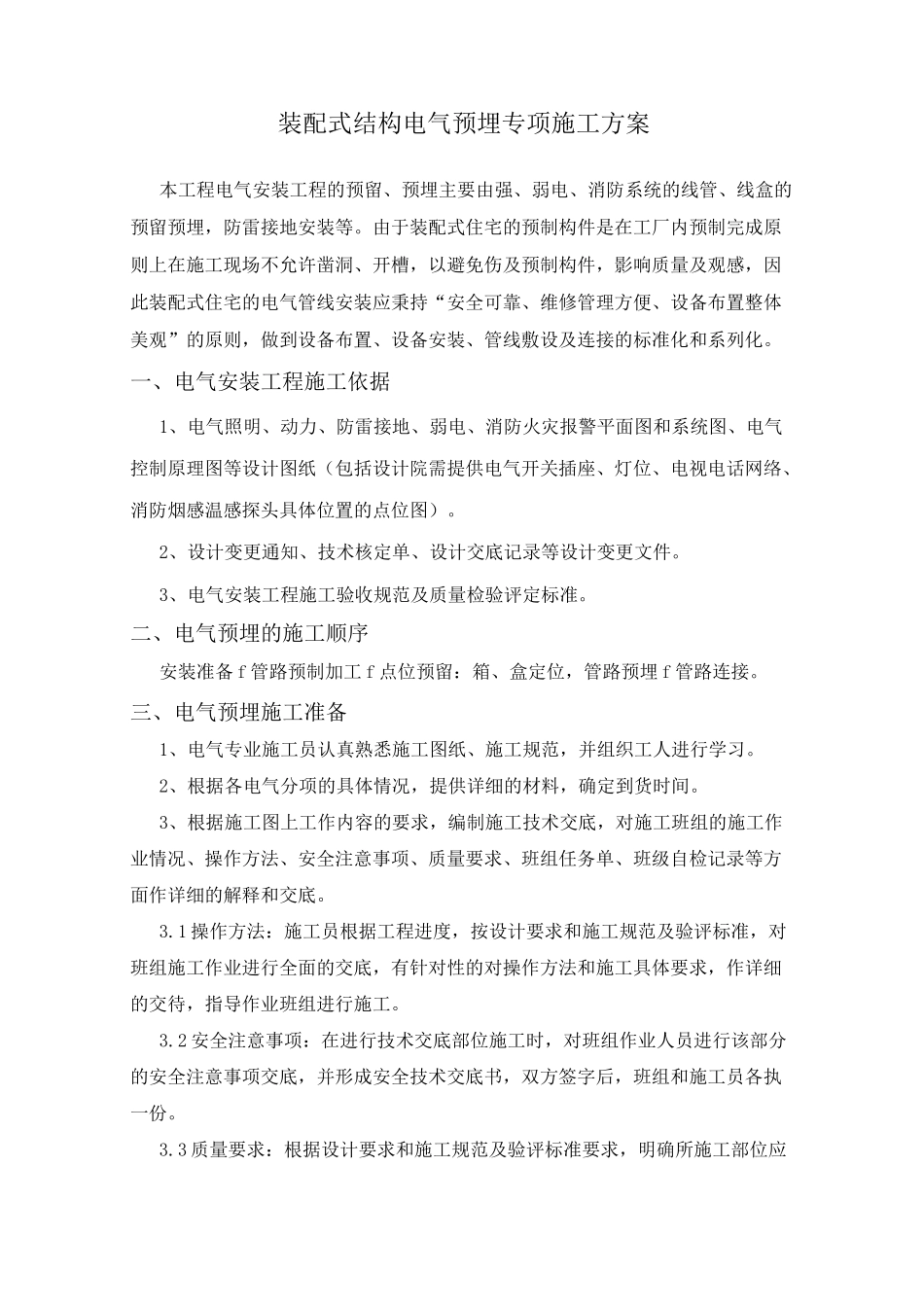

预制结构电气管线预埋专项施工方案_第1页
1/7

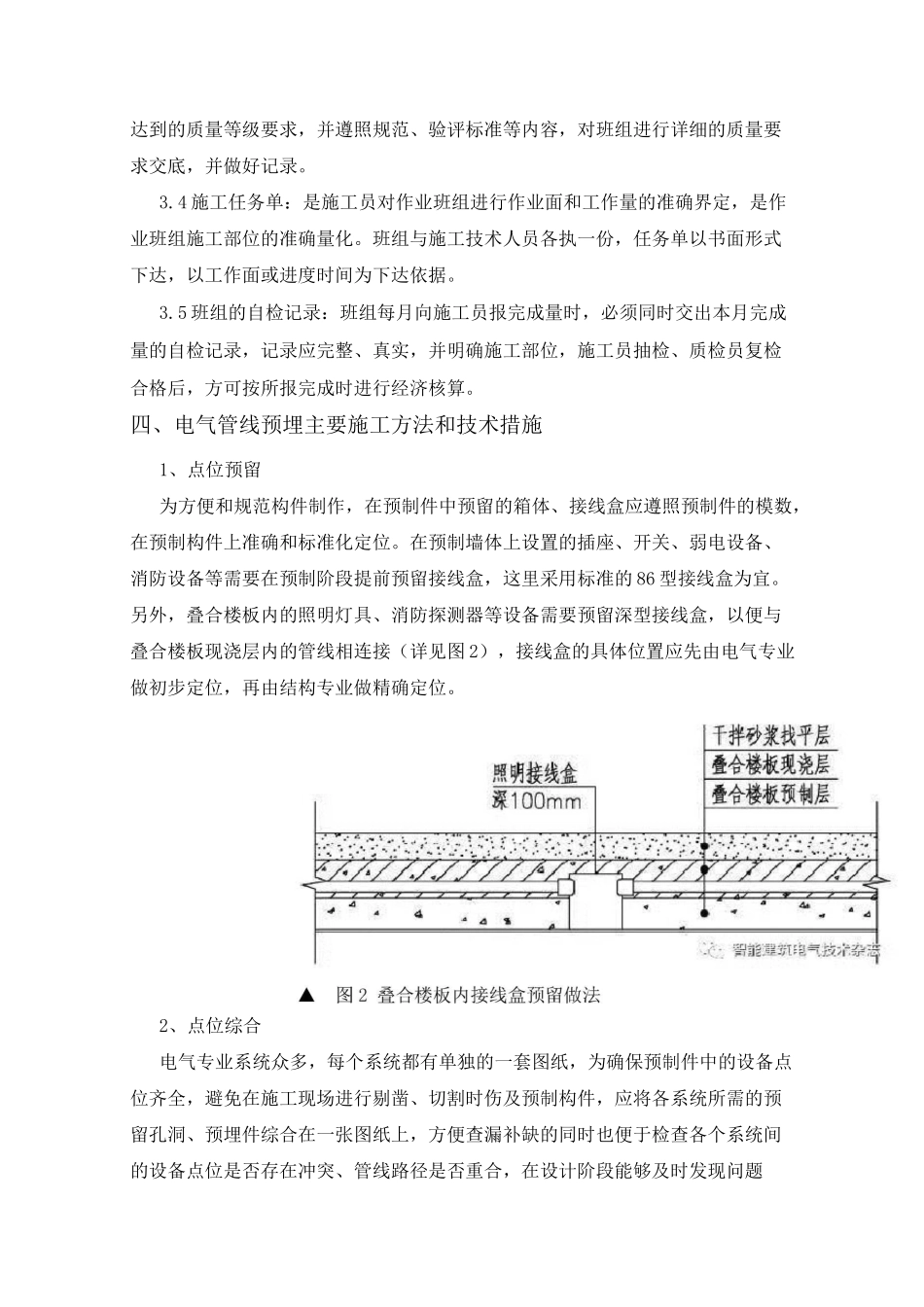

预制结构电气管线预埋专项施工方案_第2页
2/7

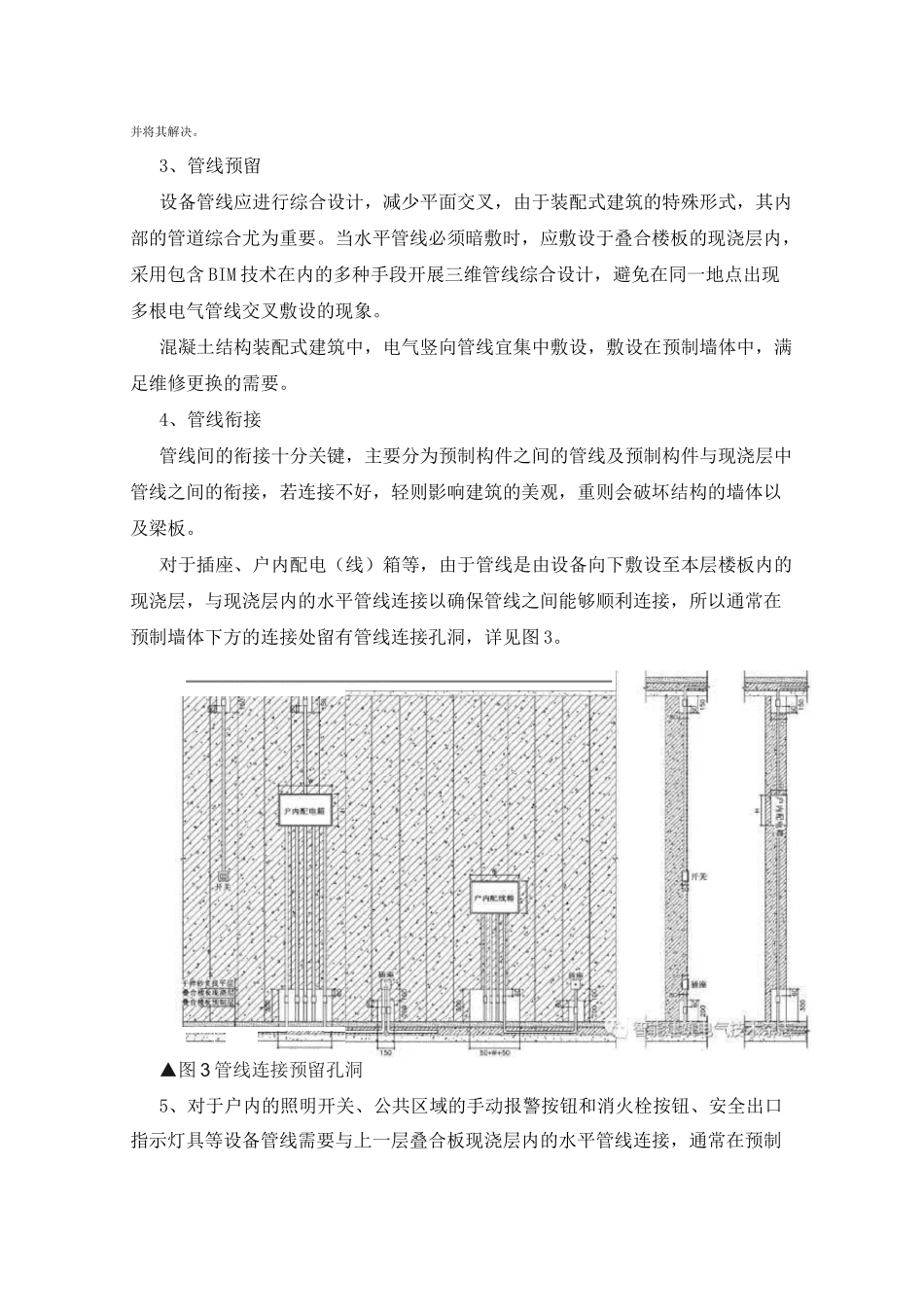

预制结构电气管线预埋专项施工方案_第3页
3/7
装配式结构电气预埋专项施工方案本工程电气安装工程的预留、预埋主要由强、弱电、消防系统的线管、线盒的预留预埋,防雷接地安装等。由于装配式住宅的预制构件是在工厂内预制完成原则上在施工现场不允许凿洞、开槽,以避免伤及预制构件,影响质量及观感,因此装配式住宅的电气管线安装应秉持“安全可靠、维修管理方便、设备布置整体美观”的原则,做到设备布置、设备安装、管线敷设及连接的标准化和系列化。一、电气安装工程施工依据1、电气照明、动力、防雷接地、弱电、消防火灾报警平面图和系统图、电气控制原理图等设计图纸(包括设计院需提供电气开关插座、灯位、电视电话网络、消防烟感温感探头具体位置的点位图)。2、设计变更通知、技术核定单、设计交底记录等设计变更文件。3、电气安装工程施工验收规范及质量检验评定标准。二、电气预埋的施工顺序安装准备f管路预制加工f点位预留:箱、盒定位,管路预埋f管路连接。三、电气预埋施工准备1、电气专业施工员认真熟悉施工图纸、施工规范,并组织工人进行学习。2、根据各电气分项的具体情况,提供详细的材料,确定到货时间。3、根据施工图上工作内容的要求,编制施工技术交底,对施工班组的施工作业情况、操作方法、安全注意事项、质量要求、班组任务单、班级自检记录等方面作详细的解释和交底。3.1操作方法:施工员根据工程进度,按设计要求和施工规范及验评标准,对班组施工作业进行全面的交底,有针对性的对操作方法和施工具体要求,作详细的交待,指导作业班组进行施工。3.2安全注意事项:在进行技术交底部位施工时,对班组作业人员进行该部分的安全注意事项交底,并形成安全技术交底书,双方签字后,班组和施工员各执一份。3.3质量要求:根据设计要求和施工规范及验评标准要求,明确所施工部位应达到的质量等级要求,并遵照规范、验评标准等内容,对班组进行详细的质量要求交底,并做好记录。3.4施工任务单:是施工员对作业班组进行作业面和工作量的准确界定,是作业班组施工部位的准确量化。班组与施工技术人员各执一份,任务单以书面形式下达,以工作面或进度时间为下达依据。3.5班组的自检记录:班组每月向施工员报完成量时,必须同时交出本月完成量的自检记录,记录应完整、真实,并明确施工部位,施工员抽检、质检员复检合格后,方可按所报完成时进行经济核算。四、电气管线预埋主要施工方法和技术措施1、点位预留为方便和规范构件制作,在预制件中预留的箱体、接线盒应遵照预制件的模数,在预制构件上准确和标准化定位。在预制墙体上设置的插座、开关、弱电设备、消防设备等需要在预制阶段提前预留接线盒,这里采用标准的86型接线盒为宜。另外,叠合楼板内的照明灯具、消防探测器等设备需要预留深型接线盒,以便与叠合楼板现浇层内的管线相连接(详见图2),接线盒的具体位置应先由电气专业做初步定位,再由结构专业做精确定位。2、点位综合电气专业系统众多,每个系统都有单独的一套图纸,为确保预制件中的设备点位齐全,避免在施工现场进行剔凿、切割时伤及预制构件,应将各系统所需的预留孔洞、预埋件综合在一张图纸上,方便查漏补缺的同时也便于检查各个系统间的设备点位是否存在冲突、管线路径是否重合,在设计阶段能够及时发现问题-JL-..-I-:1二、»iun亠•-J:.S〜:匚:已:t汕・■s™aTn*yyWKr匚-1"T呷-七rjiv_r;"\e与r--fecLS--.■™2.:并将其解决。3、管线预留设备管线应进行综合设计,减少平面交叉,由于装配式建筑的特殊形式,其内部的管道综合尤为重要。当水平管线必须暗敷时,应敷设于叠合楼板的现浇层内,采用包含BIM技术在内的多种手段开展三维管线综合设计,避免在同一地点出现多根电气管线交叉敷设的现象。混凝土结构装配式建筑中,电气竖向管线宜集中敷设,敷设在预制墙体中,满足维修更换的需要。4、管线衔接管线间的衔接十分关键,主要分为预制构件之间的管线及预制构件与现浇层中管线之间的衔接,若连接不好,轻则影响建筑的美观,重则会破坏结构的墙体以及梁板。对于插座、户内配电(线)箱等,由于管线是由设备向下敷设至本层楼板内的现浇层,与现浇层内的水...
