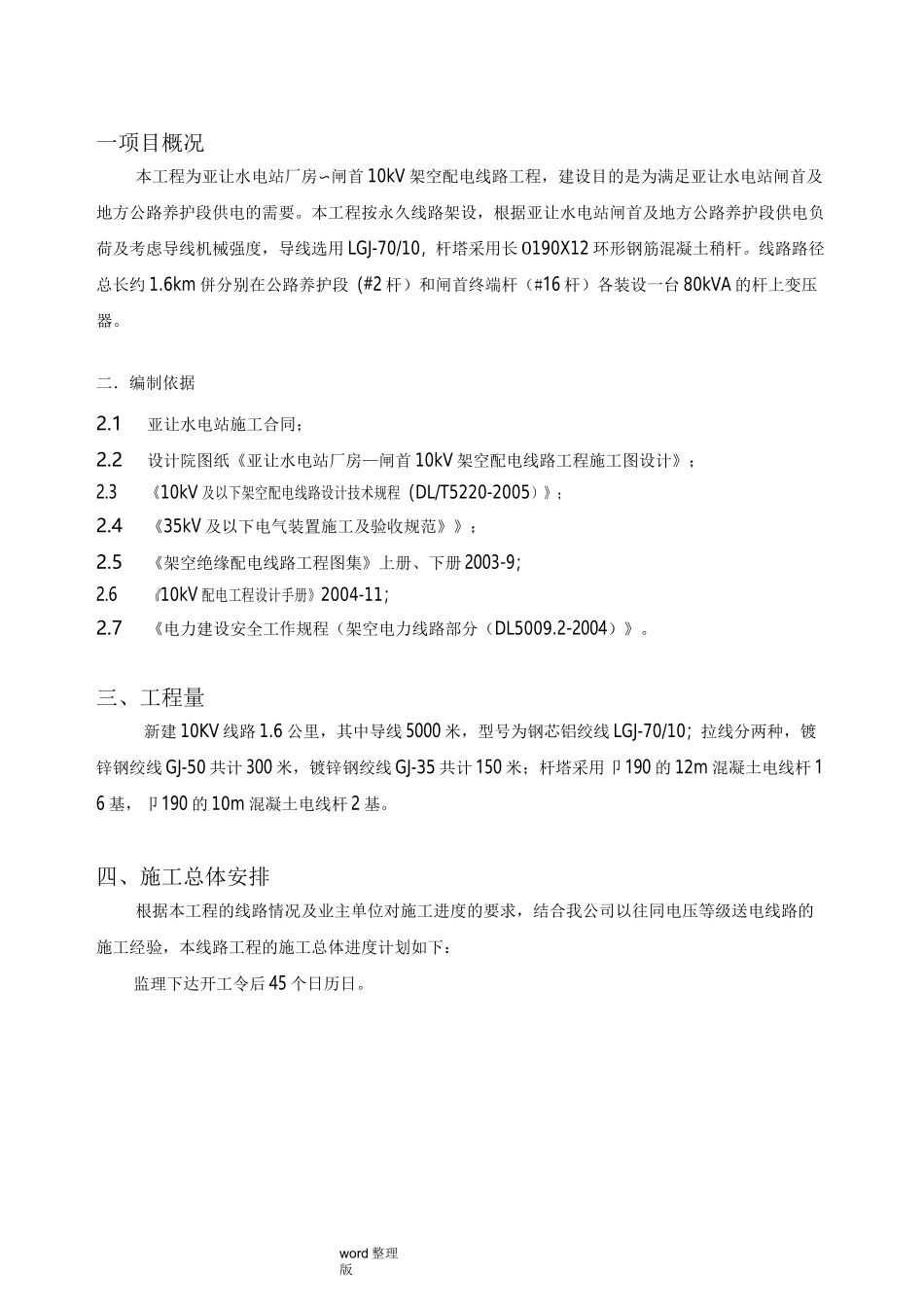

word整理版一项目概况本工程为亚让水电站厂房〜闸首10kV架空配电线路工程，建设目的是为满足亚让水电站闸首及地方公路养护段供电的需要。本工程按永久线路架设，根据亚让水电站闸首及地方公路养护段供电负荷及考虑导线机械强度，导线选用LGJ-70/10，杆塔采用长0190X12环形钢筋混凝土稍杆。线路路径总长约1.6km併分别在公路养护段（#2杆）和闸首终端杆（#16杆）各装设一台80kVA的杆上变压器。二．编制依据2.1亚让水电站施工合同；2.2设计院图纸《亚让水电站厂房—闸首10kV架空配电线路工程施工图设计》；2.3《10kV及以下架空配电线路设计技术规程（DL/T5220-2005）》；2.4《35kV及以下电气装置施工及验收规范》》；2.5《架空绝缘配电线路工程图集》上册、下册2003-9；2.6《10kV配电工程设计手册》2004-11；2.7《电力建设安全工作规程（架空电力线路部分（DL5009.2-2004）》。三、工程量新建10KV线路1.6公里，其中导线5000米，型号为钢芯铝绞线LGJ-70/10；拉线分两种，镀锌钢绞线GJ-50共计300米，镀锌钢绞线GJ-35共计150米；杆塔采用卩190的12m混凝土电线杆16基，卩190的10m混凝土电线杆2基。四、施工总体安排根据本工程的线路情况及业主单位对施工进度的要求，结合我公司以往同电压等级送电线路的施工经验，本线路工程的施工总体进度计划如下：监理下达开工令后45个日历日。word整理版五、施工方法5.1工序流程5.2线路复测线路复测由项目部组织各施工队技术员、测量人员等，利用全站仪、J2经纬仪分两组对全线进行详细复测，确保线路定线及塔位的准确性。序号施工项目施工方法主要施工机械1直线方向两点间定线法，倒镜反向延伸法、延长直线法等。J2经纬仪2转角角度采用测回法或方向法进行测量。J2经纬仪3水平距离一般地段采用经纬仪视距法测量，跨越档采用全站仪进行测距。J2经纬仪TOPCON-700型全站仪4高程采用三角高程测量的方法进行高程测量和计算。TOPCON-700型全站仪5不通视情况下的复测采用等腰三角形法矩形法、任意辅助桩法进行复测。TOPCON-700型全站仪6交叉跨越物采用经纬仪综合测量的方法进行复测。J2经纬仪测高仪7地形凸起点高程用经纬仪和塔尺按三角高程测量的方法进行综合测量。J2经纬仪word整理版序号施工项目施工方法主要施工机械8危险点及风偏用经纬仪和塔尺按三角高程测量的方法进行综合测量。J2经纬仪线路复测必须执行国家《工程测量规范》现行标准的有关规定，测量中要进行往返观测或多次复测进行相互校核，以免出错。误差必须满足验收规范的标准要求。线路复测中，应对线路直线方向、耐张直转角度数、相邻杆的高差、档中被跨越物的标高、地面危险点的标高进行重点复核。如偏差超过验收规范的标准要求时，应通知设计单位查明原因，予以纠正。如发现设计图纸中没有的交叉跨越物，应及时通知设计单位协商处理。5.3土石方施工基坑类别施工方法分坑采用对角线法，以线路方向或横线路方向为基准，按作业指导书给出的尺寸值，确定基坑坑口对角位置，再定出坑的尺寸。一般规定⑴要注意保护好复测时所钉的辅助桩，特别是杆位中心桩；⑵施工人员必须熟知基坑开挖的要求及尺寸；⑶基础的坑深一般是以施工基面为基准的；⑷易积水的杆位，应在坑的外围修筑排水沟和挡土围堰，防止雨水流入基坑造成坑壁塌方；⑸根据施工合同的要求在土方开挖前要确定地下是否有地下各种管线。开挖过程中如发现与设计地质不符或发现有考古价值的遗迹或物品应及时做好保护工作，并立即报告监理工程师；⑹已经开挖的基坑应有明显的安全警示标志；⑺基坑开挖前，需清理浮石等地表附着物。土坑⑴一般土坑开挖的坑壁应留有适当坡度；⑵发现土质松散时，应加大坡度或对坑壁加以支撑；U4-T-岩石坑⑴一般采用爆破开挖，周围环境不允许爆破时，应采用人工开挖或机械凿石开挖；按照打孔一装药一爆破一清渣一修坑几个步骤进行；⑵放炮后清理坑内石渣，排除松动石块；继续打孔、爆破；⑶掏挖基础的掏挖部分必须采用人工开挖。松砂石可以采用松动爆破施工，爆破施工不理想时，采用人工挖掘。坑壁稳定⑴坑壁按《安规》要求进行放坡，必要时个别坑用挡土板进行挡土开挖；⑵坑口1.5m范围内严禁堆放土方、材料或工器...
