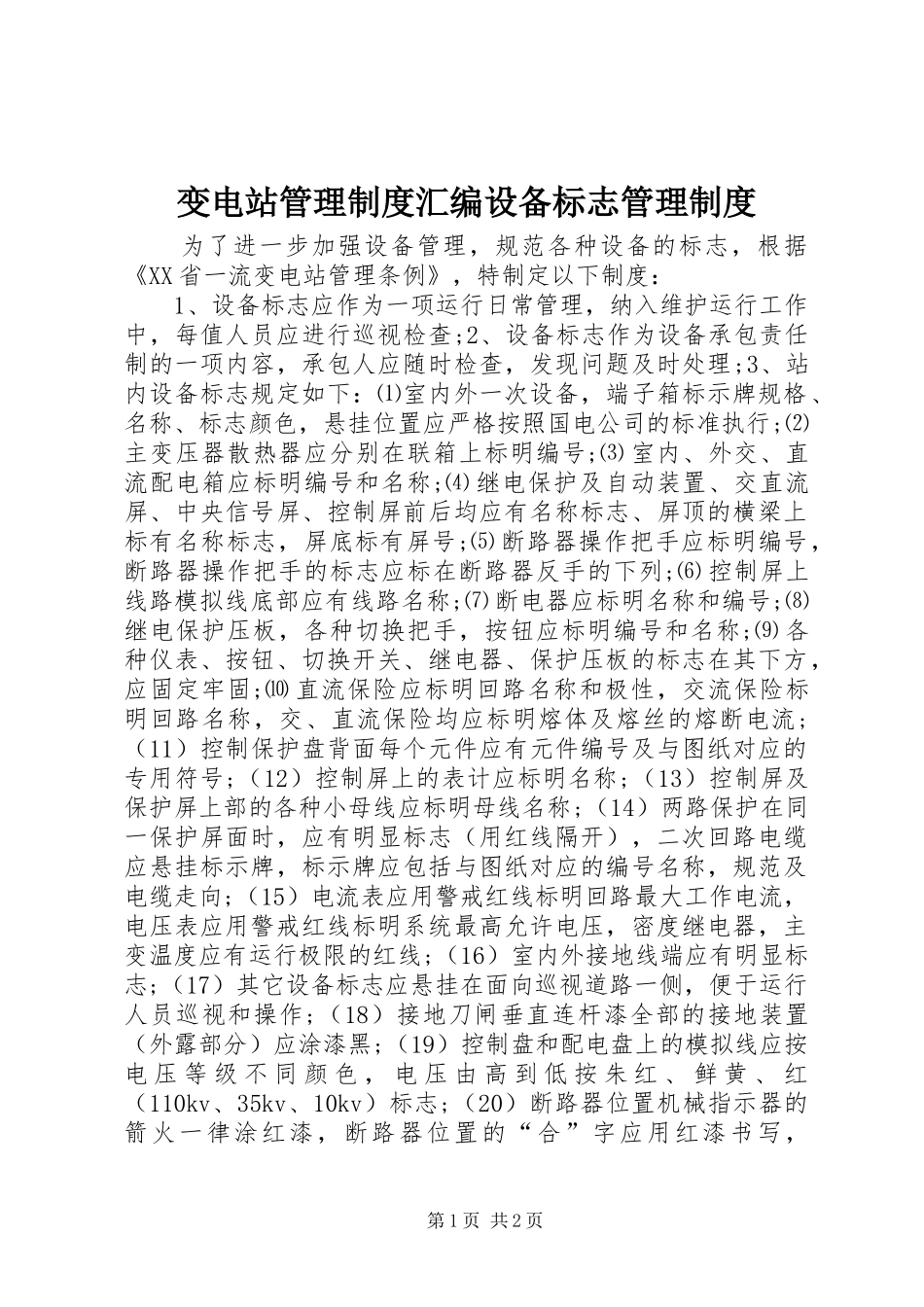

变电站管理制度汇编设备标志管理制度为了进一步加强设备管理，规范各种设备的标志，根据《XX省一流变电站管理条例》，特制定以下制度：1、设备标志应作为一项运行日常管理，纳入维护运行工作中，每值人员应进行巡视检查;2、设备标志作为设备承包责任制的一项内容，承包人应随时检查，发现问题及时处理;3、站内设备标志规定如下：⑴室内外一次设备，端子箱标示牌规格、名称、标志颜色，悬挂位置应严格按照国电公司的标准执行;⑵主变压器散热器应分别在联箱上标明编号;⑶室内、外交、直流配电箱应标明编号和名称;⑷继电保护及自动装置、交直流屏、中央信号屏、控制屏前后均应有名称标志、屏顶的横梁上标有名称标志，屏底标有屏号;⑸断路器操作把手应标明编号，断路器操作把手的标志应标在断路器反手的下列;⑹控制屏上线路模拟线底部应有线路名称;⑺断电器应标明名称和编号;⑻继电保护压板，各种切换把手，按钮应标明编号和名称;⑼各种仪表、按钮、切换开关、继电器、保护压板的标志在其下方，应固定牢固;⑽直流保险应标明回路名称和极性，交流保险标明回路名称，交、直流保险均应标明熔体及熔丝的熔断电流;（11）控制保护盘背面每个元件应有元件编号及与图纸对应的专用符号;（12）控制屏上的表计应标明名称;（13）控制屏及保护屏上部的各种小母线应标明母线名称;（14）两路保护在同一保护屏面时，应有明显标志（用红线隔开），二次回路电缆应悬挂标示牌，标示牌应包括与图纸对应的编号名称，规范及电缆走向;（15）电流表应用警戒红线标明回路最大工作电流，电压表应用警戒红线标明系统最高允许电压，密度继电器，主变温度应有运行极限的红线;（16）室内外接地线端应有明显标志;（17）其它设备标志应悬挂在面向巡视道路一侧，便于运行人员巡视和操作;（18）接地刀闸垂直连杆漆全部的接地装置（外露部分）应涂漆黑;（19）控制盘和配电盘上的模拟线应按电压等级不同颜色，电压由高到低按朱红、鲜黄、红（110kv、35kv、10kv）标志;（20）断路器位置机械指示器的箭火一律涂红漆，断路器位置的“合”字应用红漆书写，第1页共2页“分”字应用绿漆书写;（21）现场已退出运行的一、二次设备应标明“停用”标志，所用标志醒目清晰。4、一、二次设备标志应由站长负责实行动态管理，每月至少检查一次，对于新投或改、扩建工程应在投运前按本规定完善设备标志的管理工作;运行中发现设备标志损坏，短缺或标志错误应及时组织补充，更换上报。第2页共2页
