轮式装载机驱动桥的部件设计和实现 机械制造专业VIP免费

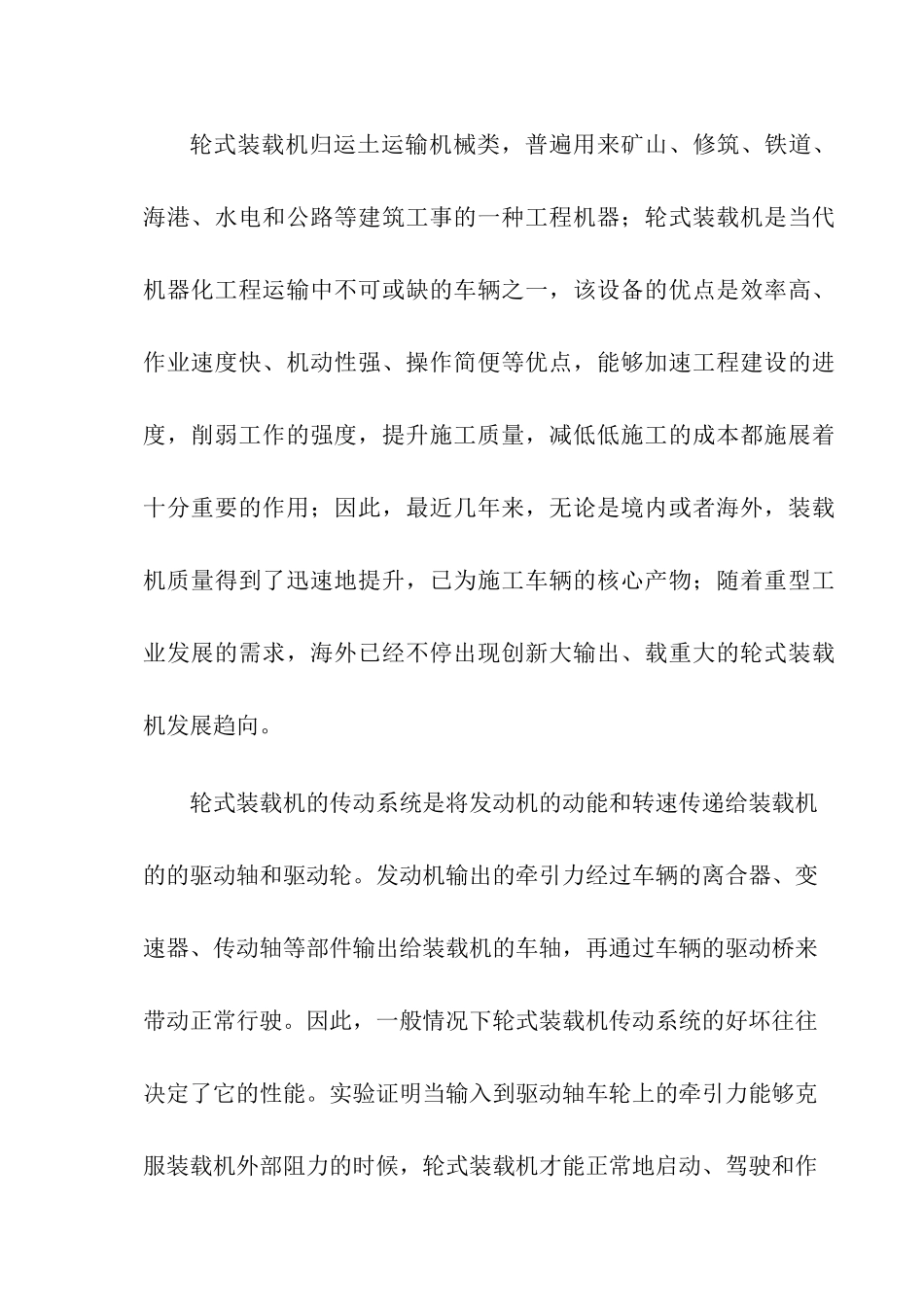

轮式装载机归运土运输机械类，普遍用来矿山、修筑、铁道、海港、水电和公路等建筑工事的一种工程机器；轮式装载机是当代机器化工程运输中不可或缺的车辆之一，该设备的优点是效率高、作业速度快、机动性强、操作简便等优点，能够加速工程建设的进度，削弱工作的强度，提升施工质量，减低低施工的成本都施展着十分重要的作用；因此，最近几年来，无论是境内或者海外，装载机质量得到了迅速地提升，已为施工车辆的核心产物；随着重型工业发展的需求，海外已经不停出现创新大输出、载重大的轮式装载机发展趋向。轮式装载机的传动系统是将发动机的动能和转速传递给装载机的的驱动轴和驱动轮。发动机输出的牵引力经过车辆的离合器、变速器、传动轴等部件输出给装载机的车轴，再通过车辆的驱动桥来带动正常行驶。因此，一般情况下轮式装载机传动系统的好坏往往决定了它的性能。实验证明当输入到驱动轴车轮上的牵引力能够克服装载机外部阻力的时候，轮式装载机才能正常地启动、驾驶和作业，通过查询资料可知，就算装载机以均匀地低速行驶在平直的路面上时，也要克服大约相当于装载机自身总重量百分之一点五的滚动阻力。当我们假设将驱动车轮与自身的发动机直接相连接时，此时装载机的速度将达到每小时数百公里，但是这么高的速度既不实际也很不安全，所以这是不可能真正实现的，反之若果装载机受到的牵引力无法克服外部作用于其上的阻力时候，装载机根本无法正常启动。所以我们为了解决上述问题，须使装载机车辆具备增加扭矩并降低其运行的速度功能，即将车辆的驱动轮得到的转速减低为发动机转速的好多分之一，而相应地装载机车轮将得到的扭矩会增加到发动机扭矩的若干倍。这就是驱动桥所需要来实现的作用。由以上所述我们知道装载机驱动桥既要有一定的传动比，又要能够承受车轮和车身所传递的各种作用力，同时因为车桥位于两个轮胎之间，离地间隙有一定的限制，所以为了保证装载机能够适应恶劣的工作环境，具有较好得地面通过性能，车桥的结构不能过大。在设计驱动桥部件的过程中，在于差速器的选择及分配其传动比就显示得及其重要。对于装载机这种工程用车来说，要求其具有较大牵引力，较小的相对车速即要保证装载机所需要的传动比要远小于其他一般的工程用车的设计制造要求。轮式装载机的传动比大小由驱动轴车桥上的主减速器和轮边减速器还有变速器和变矩器共同来决定。到目前为止，国内外的装载机设计制造技术发展到如今，技术比较成熟的主减速器单级锥齿轮减速器以及双级齿轮减速器，而对于双级齿轮减速器来说第一级通常为圆柱斜齿轮型的减速机构，第二级通常是螺旋锥齿轮型的减速机构在设计轮边减速器时，一般选择用行星齿轮型的减速器，将其放置于车轮的轮毅之中，由于受到空间限制，所以如何合理地分配传动比去保证轮式装载机具有一定的传动比的同时又能满足减速器各部件的要求成为了设计中要重点解决的问题。关键词：轮式装载机；驱动桥；总体构造；用途；轮边传动系作为轮式装载机里最重要的部分，将发动机所发出的转速以及动力传给驱动轮即是驱动桥的作用，一辆装载机的性能好坏与驱动桥的好坏有着不可分割的关系。传动系统对装载机的动力性能启着十分重要的影响。发动机所输出动力经由离合器、变速器和传动轴等传递给驱动桥，再由驱动桥传递给驱动轮，以便装载机能够正常行驶。只有牵引力能够克服外界对装载机的阻力时，装载机方能正常起步及行驶。使传动系统具有增扭减小速度的功用，亦使装载机车轮的转速降为发动机发出的转速的几之一，再让车轮取得的扭矩增大到原始的扭矩的几多倍，这就是驱动桥的作用。驱动桥的另一个作用是在车架和车轮之间传递各种作用力。桥壳将车架及载荷的重量传递到车轮上，同时将作用在车轮上的各种作用力通过驱动桥传递到车架上。由上述可知既要保证装载机的驱动桥完成一定的传动比、同时也要承受车轮和车架所传递过来的作用力，因为车桥位于两个轮胎之间，离地的高度有限，所以为了保证轮式装载机的顺利通过地形的性能，所以车桥要保证不具有过大的结构，装载机的车桥结构不能过大。目前海内外对轮式装载机的传动系统的设计开发多聚焦于变矩器与...
