工业产品设计竞赛题VIP免费

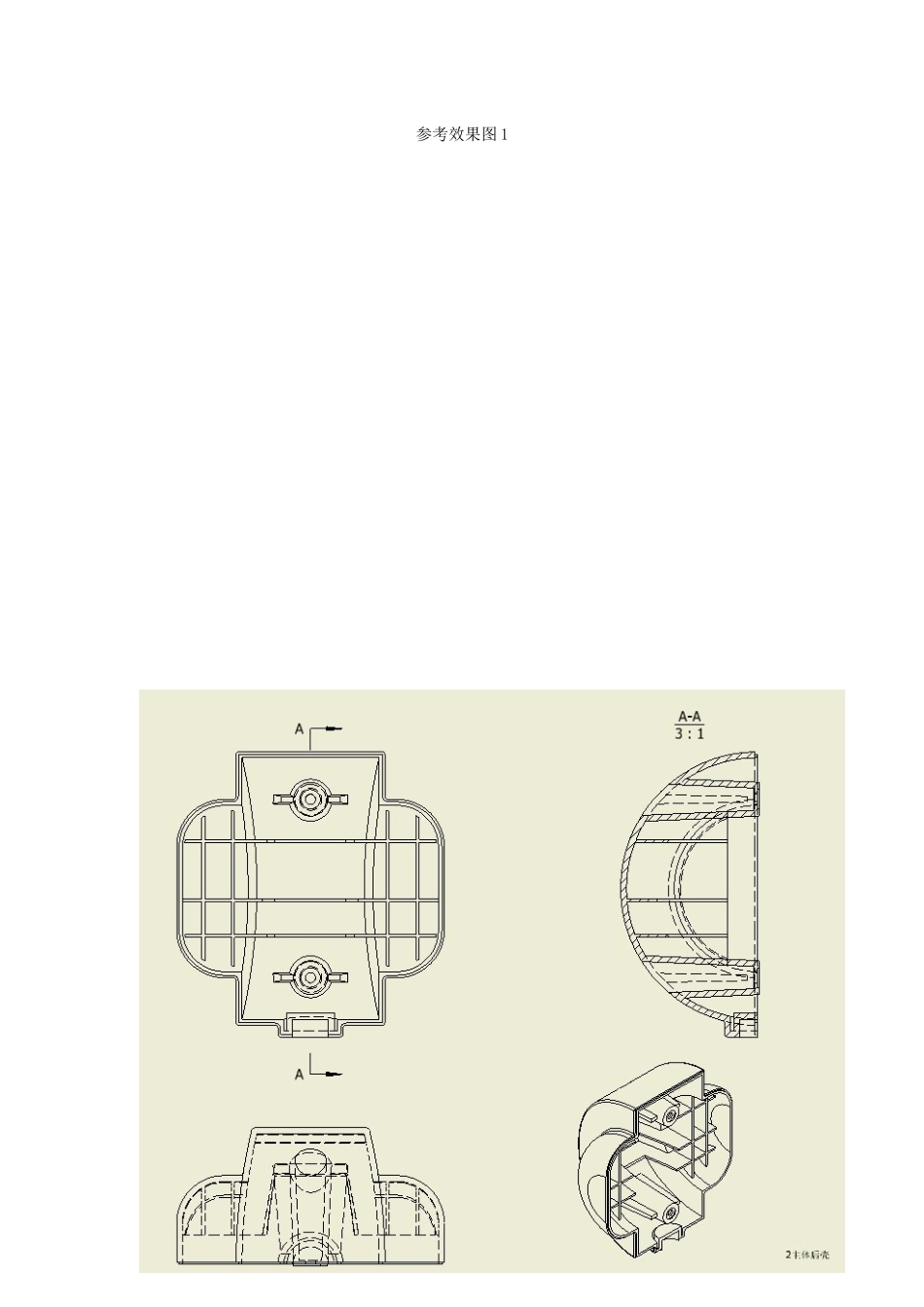

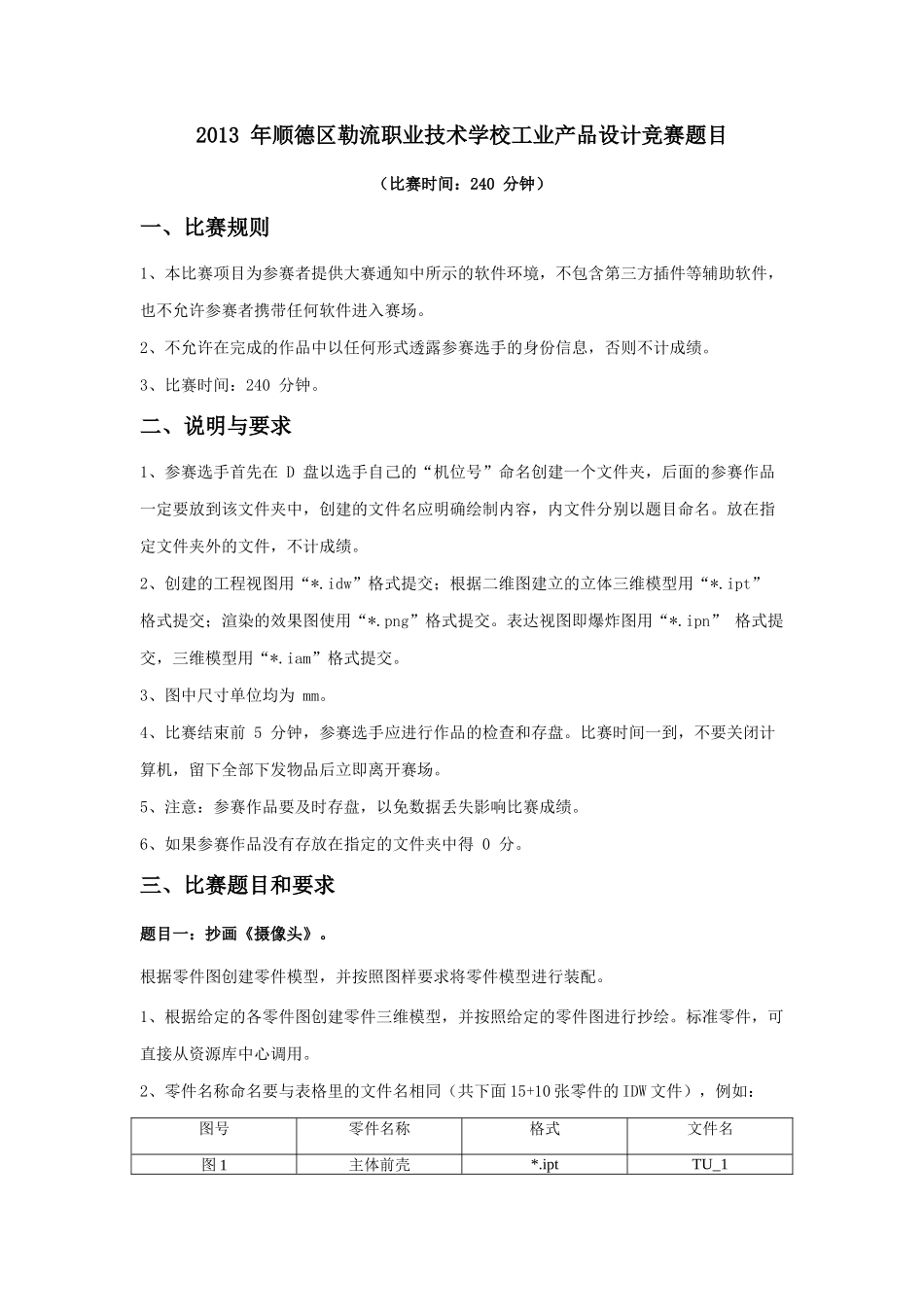

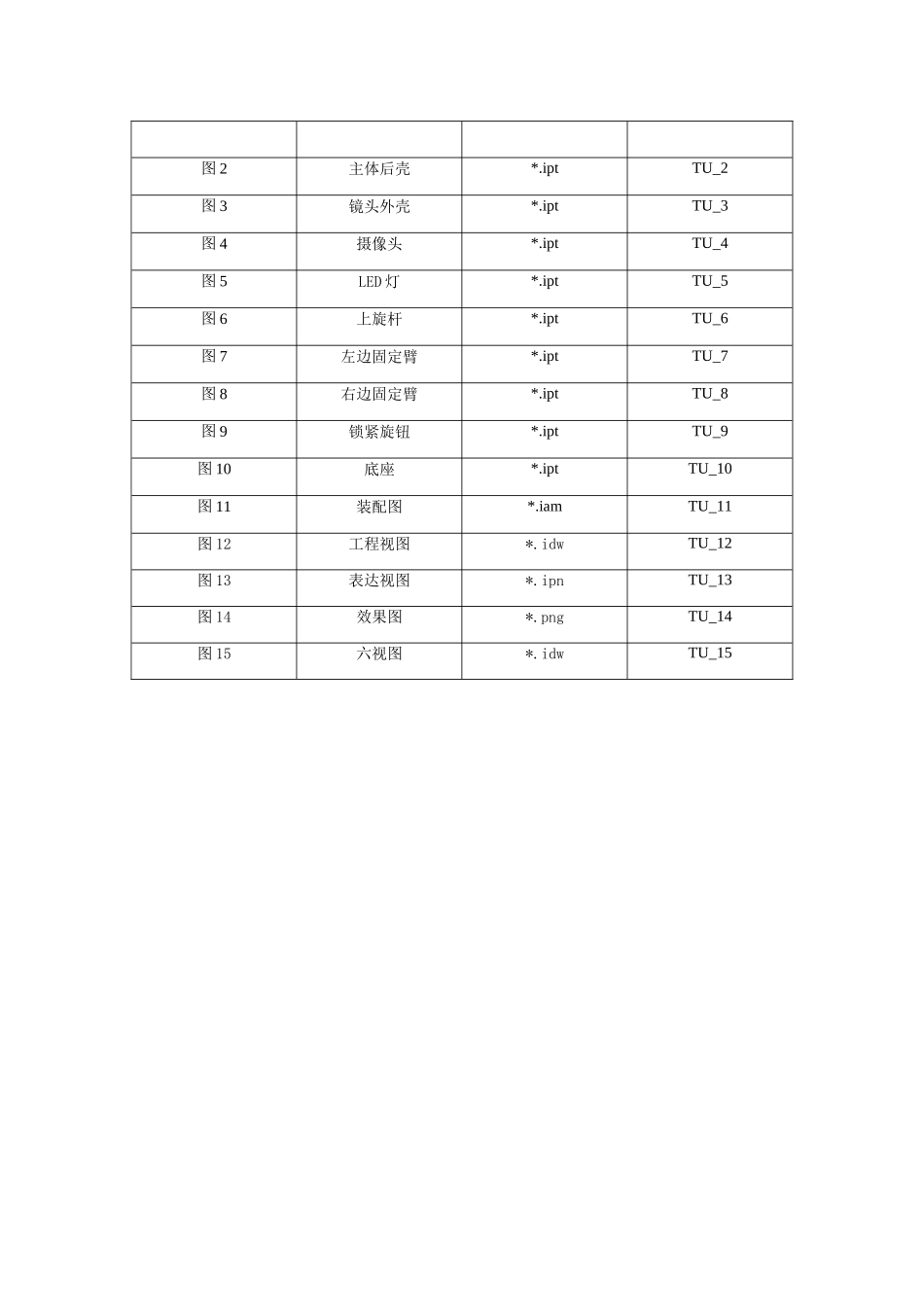

2013年顺德区勒流职业技术学校工业产品设计竞赛题目（比赛时间：240分钟）一、比赛规则1、本比赛项目为参赛者提供大赛通知中所示的软件环境，不包含第三方插件等辅助软件，也不允许参赛者携带任何软件进入赛场。2、不允许在完成的作品中以任何形式透露参赛选手的身份信息，否则不计成绩。3、比赛时间：240分钟。二、说明与要求1、参赛选手首先在D盘以选手自己的“机位号”命名创建一个文件夹，后面的参赛作品一定要放到该文件夹中，创建的文件名应明确绘制内容，内文件分别以题目命名。放在指定文件夹外的文件，不计成绩。2、创建的工程视图用“*.idw”格式提交；根据二维图建立的立体三维模型用“*.ipt”格式提交；渲染的效果图使用“*.png”格式提交。表达视图即爆炸图用“*.ipn”格式提交，三维模型用“*.iam”格式提交。3、图中尺寸单位均为mm。4、比赛结束前5分钟，参赛选手应进行作品的检查和存盘。比赛时间一到，不要关闭计算机，留下全部下发物品后立即离开赛场。5、注意：参赛作品要及时存盘，以免数据丢失影响比赛成绩。6、如果参赛作品没有存放在指定的文件夹中得0分。三、比赛题目和要求题目一：抄画《摄像头》。根据零件图创建零件模型，并按照图样要求将零件模型进行装配。1、根据给定的各零件图创建零件三维模型，并按照给定的零件图进行抄绘。标准零件，可直接从资源库中心调用。2、零件名称命名要与表格里的文件名相同（共下面15+10张零件的IDW文件），例如：图号零件名称格式文件名图1主体前壳*.iptTU_1图2主体后壳*.iptTU_2图3镜头外壳*.iptTU_3图4摄像头*.iptTU_4图5LED灯*.iptTU_5图6上旋杆*.iptTU_6图7左边固定臂*.iptTU_7图8右边固定臂*.iptTU_8图9锁紧旋钮*.iptTU_9图10底座*.iptTU_10图11装配图*.iamTU_11图12工程视图*.idwTU_12图13表达视图*.ipnTU_13图14效果图*.pngTU_14图15六视图*.idwTU_15参考效果图1参考效果图1装配题目二、基础改进要求在第一题的基础上改进为集MP3、摄像头、麦克风于一体，改进造型要有很大改观，要能折叠，做一个可以独立TF卡插槽，能够独立使用。改进后的产品商标为video。要进行合理的装配，接触装配合理，产品表达要清楚。完成产品装配六视图与爆炸图，设计说明，并渲染输出三张效果图。（其它不用做）。参考图：题目三：根据给定的外观视图进行三维建模，并输出效果图对电风扇外观造型，用Inventor软件重新创意、设计制作，重新生成主要外观零件的数字模型；并制作零件的六视图、产品装配图、产品外观六视图、爆炸图等工程图纸，标注主要尺寸；设计说明最好在150字左右；以45度的角度出两张效果图。一．设计参数电风扇外形尺寸（长×宽×高）尺寸自定，符合一般家庭用二．设计要求：1．按照设计师的意图，完整详细的再现整个设计；2.设计外观相关的零件和装配，内部电路板不用画出；三．具体设计内容1.电风扇体设计：建模不走样，下图仅供参考，风格、色彩自定。2.支撑脚：要求有符合生活的高度，卡位可以使电风扇上下移动和转动。3.扇叶设计：可进行自行设计。4.按钮柜：位置自定，可进行自行设计。5．栅格孔：如可以设计不同形状的孔进出风6．滑动卡扣、螺钉固定自定
