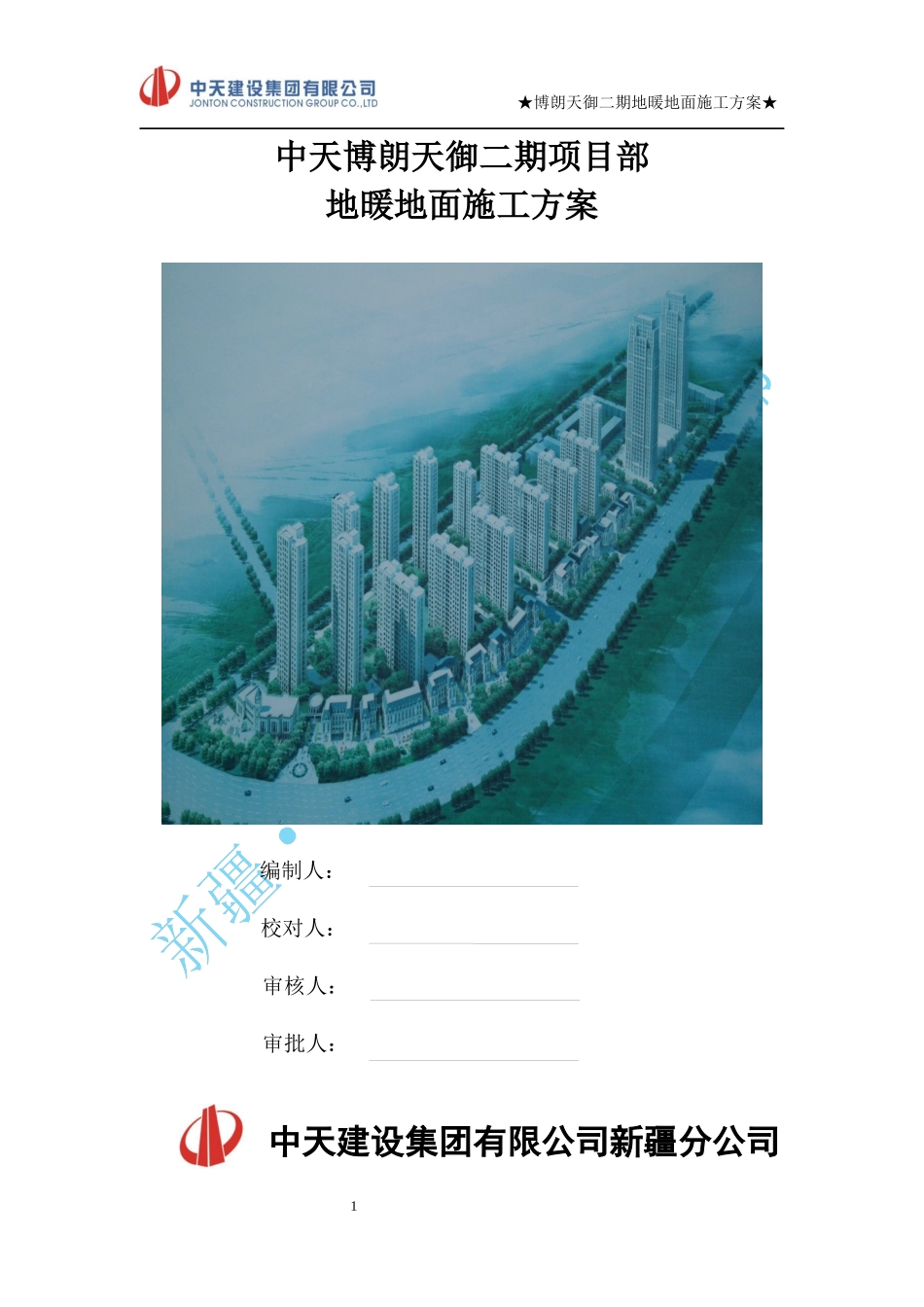

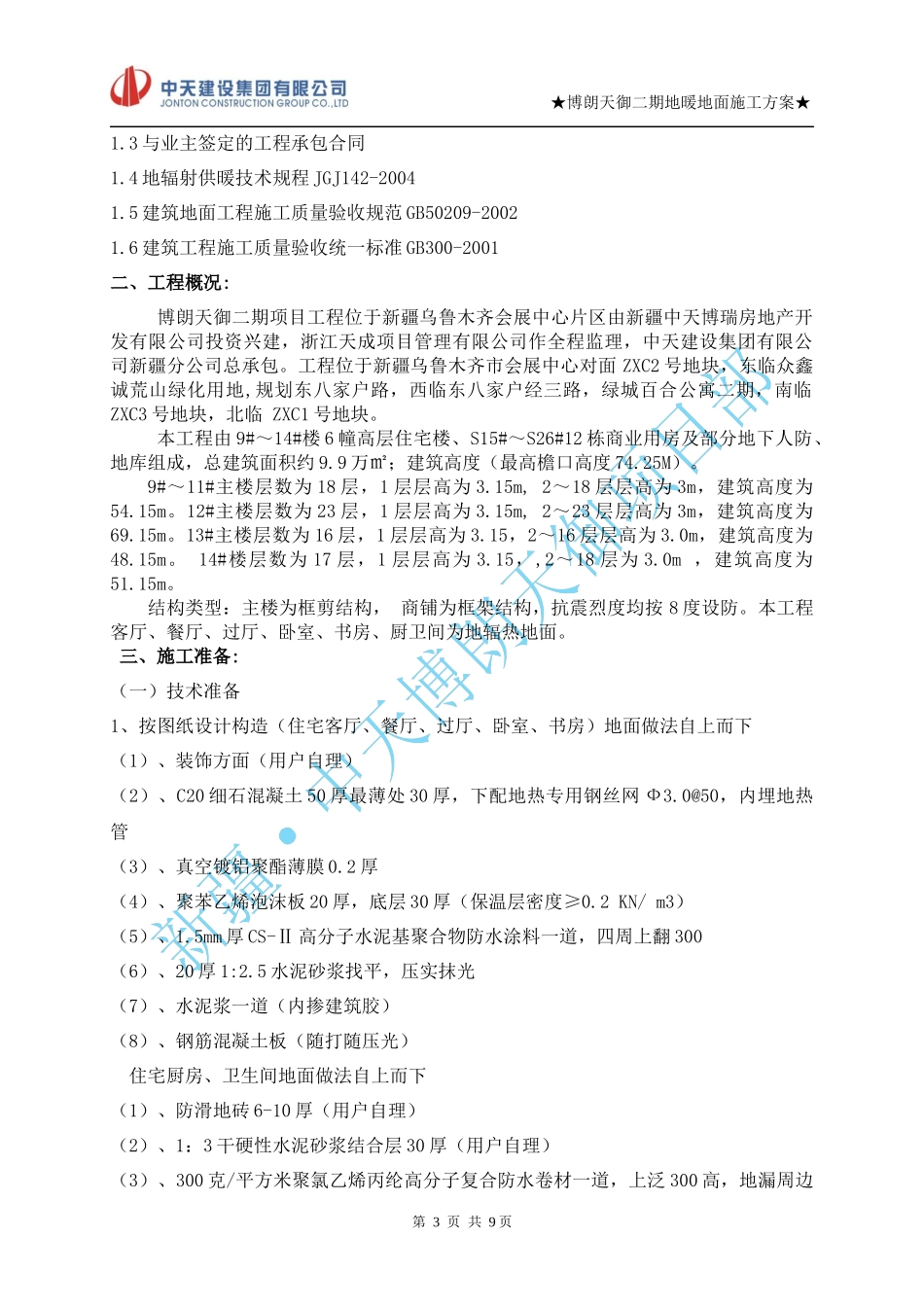

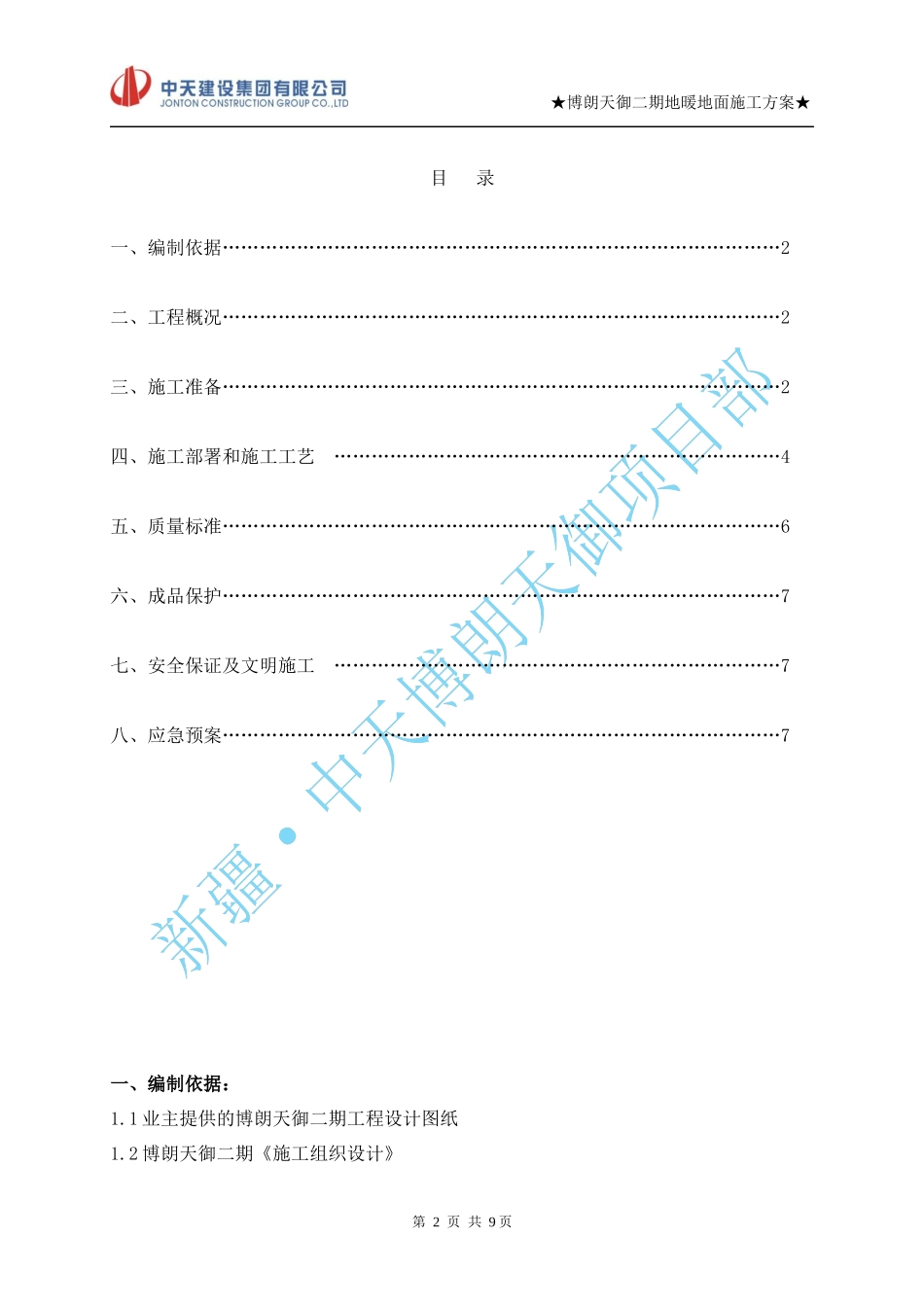

1★博朗天御二期地暖地面施工方案★中天博朗天御二期项目部地暖地面施工方案编制人：校对人：审核人：审批人：中天建设集团有限公司新疆分公司1★博朗天御二期地暖地面施工方案★目录一、编制依据………………………………………………………………………………2二、工程概况………………………………………………………………………………2三、施工准备………………………………………………………………………………2四、施工部署和施工工艺………………………………………………………………4五、质量标准………………………………………………………………………………6六、成品保护………………………………………………………………………………7七、安全保证及文明施工………………………………………………………………7八、应急预案………………………………………………………………………………7一、编制依据：1.1业主提供的博朗天御二期工程设计图纸1.2博朗天御二期《施工组织设计》第2页共9页★博朗天御二期地暖地面施工方案★1.3与业主签定的工程承包合同1.4地辐射供暖技术规程JGJ142-20041.5建筑地面工程施工质量验收规范GB50209-20021.6建筑工程施工质量验收统一标准GB300-2001二、工程概况:博朗天御二期项目工程位于新疆乌鲁木齐会展中心片区由新疆中天博瑞房地产开发有限公司投资兴建，浙江天成项目管理有限公司作全程监理，中天建设集团有限公司新疆分公司总承包。工程位于新疆乌鲁木齐市会展中心对面ZXC2号地块，东临众鑫诚荒山绿化用地,规划东八家户路，西临东八家户经三路，绿城百合公寓二期，南临ZXC3号地块，北临ZXC1号地块。本工程由9#～14#楼6幢高层住宅楼、S15#～S26#12栋商业用房及部分地下人防、地库组成，总建筑面积约9.9万㎡；建筑高度（最高檐口高度74.25M）。9#～11#主楼层数为18层，1层层高为3.15m,2～18层层高为3m，建筑高度为54.15m。12#主楼层数为23层，1层层高为3.15m,2～23层层高为3m，建筑高度为69.15m。13#主楼层数为16层，1层层高为3.15，2～16层层高为3.0m，建筑高度为48.15m。14#楼层数为17层，1层层高为3.15，,2～18层为3.0m，建筑高度为51.15m。结构类型：主楼为框剪结构，商铺为框架结构，抗震烈度均按8度设防。本工程客厅、餐厅、过厅、卧室、书房、厨卫间为地辐热地面。三、施工准备:（一）技术准备1、按图纸设计构造（住宅客厅、餐厅、过厅、卧室、书房）地面做法自上而下（1）、装饰方面（用户自理）（2）、C20细石混凝土50厚最薄处30厚，下配地热专用钢丝网Ф3.0@50，内埋地热管（3）、真空镀铝聚酯薄膜0.2厚（4）、聚苯乙烯泡沫板20厚，底层30厚（保温层密度≥0.2KN/m3）（5）、1.5mm厚CS-Ⅱ高分子水泥基聚合物防水涂料一道，四周上翻300（6）、20厚1:2.5水泥砂浆找平，压实抹光（7）、水泥浆一道（内掺建筑胶）（8）、钢筋混凝土板（随打随压光）住宅厨房、卫生间地面做法自上而下（1）、防滑地砖6-10厚（用户自理）（2）、1：3干硬性水泥砂浆结合层30厚（用户自理）（3）、300克/平方米聚氯乙烯丙纶高分子复合防水卷材一道，上泛300高，地漏周边第3页共9页★博朗天御二期地暖地面施工方案★150范围内先做一布二涂加强层，门口处做至墙外500处（4）、C20细石混凝土最薄处30厚，从门口处向地漏找坡1%下配地热专用钢丝网Ф3.0@50，内埋地热管，表面一次找平压光，四角抹小八字（5）、真空镀铝聚酯薄膜0.2厚（6）、聚苯乙烯泡沫板20厚，底层30厚（7）、300克/平方米聚氯乙烯丙纶高分子复合防水卷材一道，上泛300高，地漏周边150范围内先做一布二涂加强层，门口处做至墙外500处（8）、20厚1:2.5水泥砂浆找平，压实抹光（9）、水泥浆一道（内掺建筑胶）（10）、钢筋混凝土楼板（随打压光）2、地暖管铺设完工后，先进行气压试验，确定不漏后供暖管再进行水压试验，自检后，报监理部门进行检验。3、复核结构与建筑标高差是否满足各构造层总厚度及找坡的要求。4、实测楼层结构标高，根据实测调整建筑地面的做法或依实际标高。结构误差较大的应做适当处理，如局部剔凿，局部增加细石混凝土找平层等；5、伸缩缝在C20细石混凝土填充层...
