电气施工图字母符号一览表VIP免费

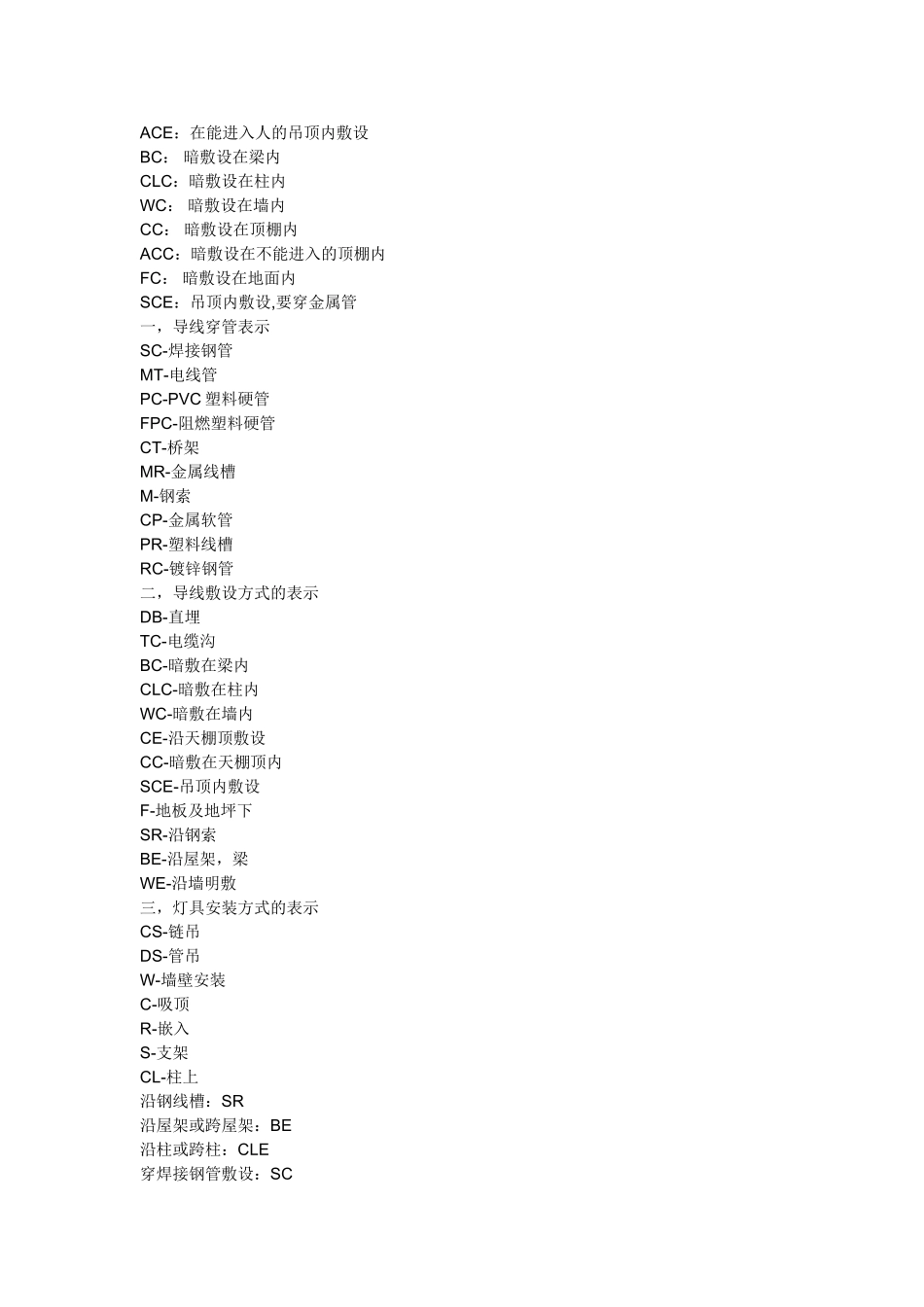

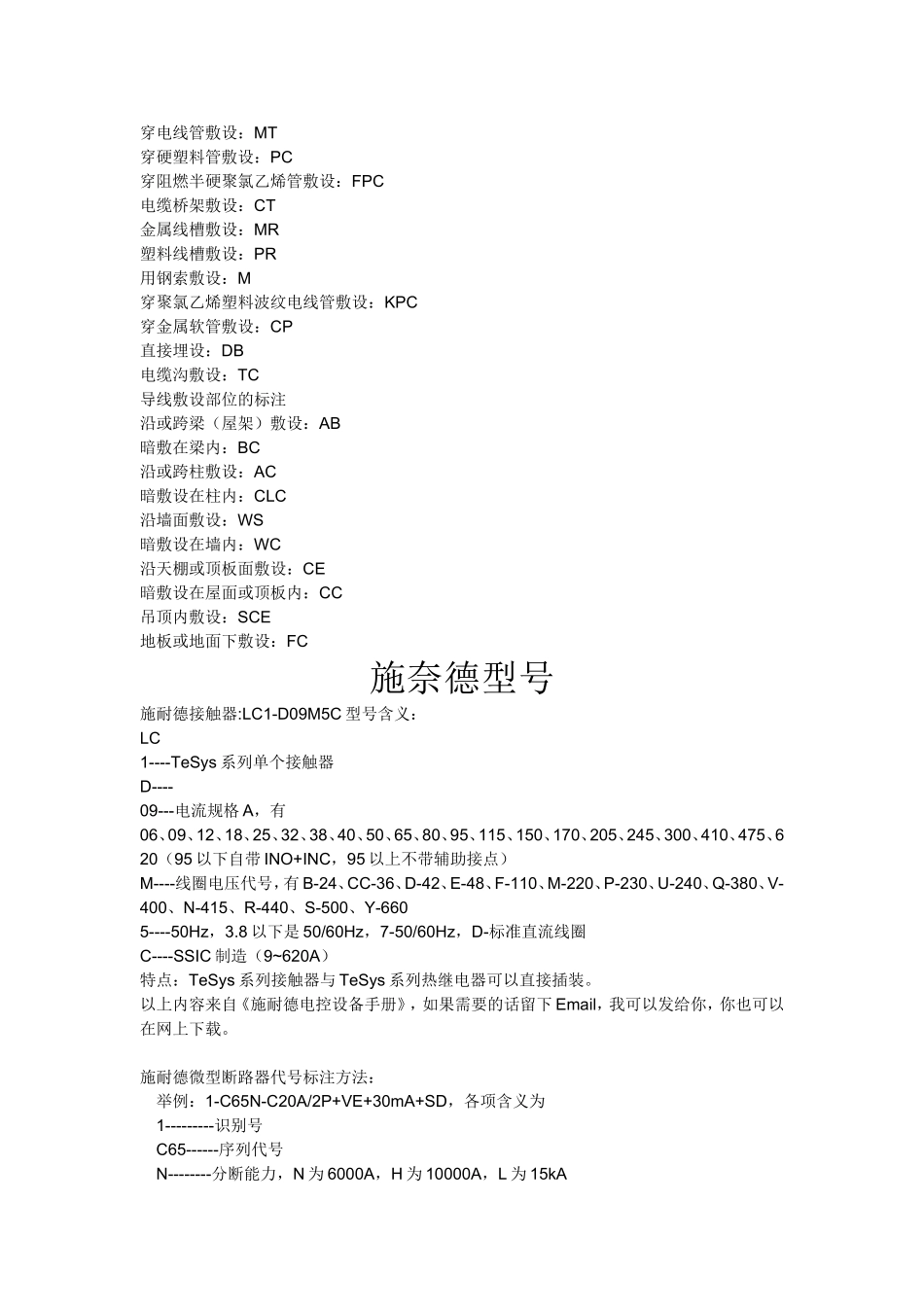

配电箱符号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP直流配电AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP接线端子箱AXT敷设方式一、电线穿线管一般有：PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC施奈德型号施耐德接触器:LC1-D09M5C型号含义：LC1----TeSys系列单个接触器D----09---电流规格A，有06、09、12、18、25、32、38、40、50、65、80、95、115、150、170、205、245、300、410、475、620（95以下自带INO+INC，95以上不带辅助接点）M----线圈电压代号，有B-24、CC-36、D-42、E-48、F-110、M-220、P-230、U-240、Q-380、V-400、N-415、R-440、S-500、Y-6605----50Hz，3.8以下是50/60Hz，7-50/60Hz，D-标准直流线圈C----SSIC制造（9~620A）特点：TeSys系列接触器与TeSys系列热继电器可以直接插装。以上内容来自《施耐德电控设备手册》，如果需要的话留下Email，我可以发给你，你也可以在网上下载。施耐德微型断路器代号标注方法：举例：1-C65N-C20A/2P+VE+30mA+SD，各项含义为1---------识别号C65------序列代号N--------分断能力，N为6000A，H为10000A，L为15kAC--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A2P-------极数，有1、2、3、4极VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式30mA-----剩余动作电流，有30、100、300mASD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。（其它不同品牌的微型断路器标注方法类似）常用电气元件文字符号表常用电气元件文字符号表常用电气元件文字符号表序号名称符号序号名称符号1发电机G40电压小母线WV2电动机M41控制小母线WCL3控制变压器TC42事故音响小母线WFS4自耦变压器TA43预告音响小母线WPS5整流变压器TR44闪光小母线WF6稳压器TS45直流母线WB7电压互感器TV46电压继电器KV8电流互感器TA47电流继电器KA9熔断器FU48时间继电器KT10断路器QF49中间继电器KM11隔离开关QS50信号继电器KS12负荷开关QL51闪光继电器KFR13刀开关QK52差动继电器KD14刀熔开关QR53接地继电器KE15交流接触器KM54控制继电器KC16电阻器R55热继电器（热元件）KH17压敏电阻器RV56控制、选择转换开关SA18启动电阻器RS57行程开关ST19制动电阻器RB...
