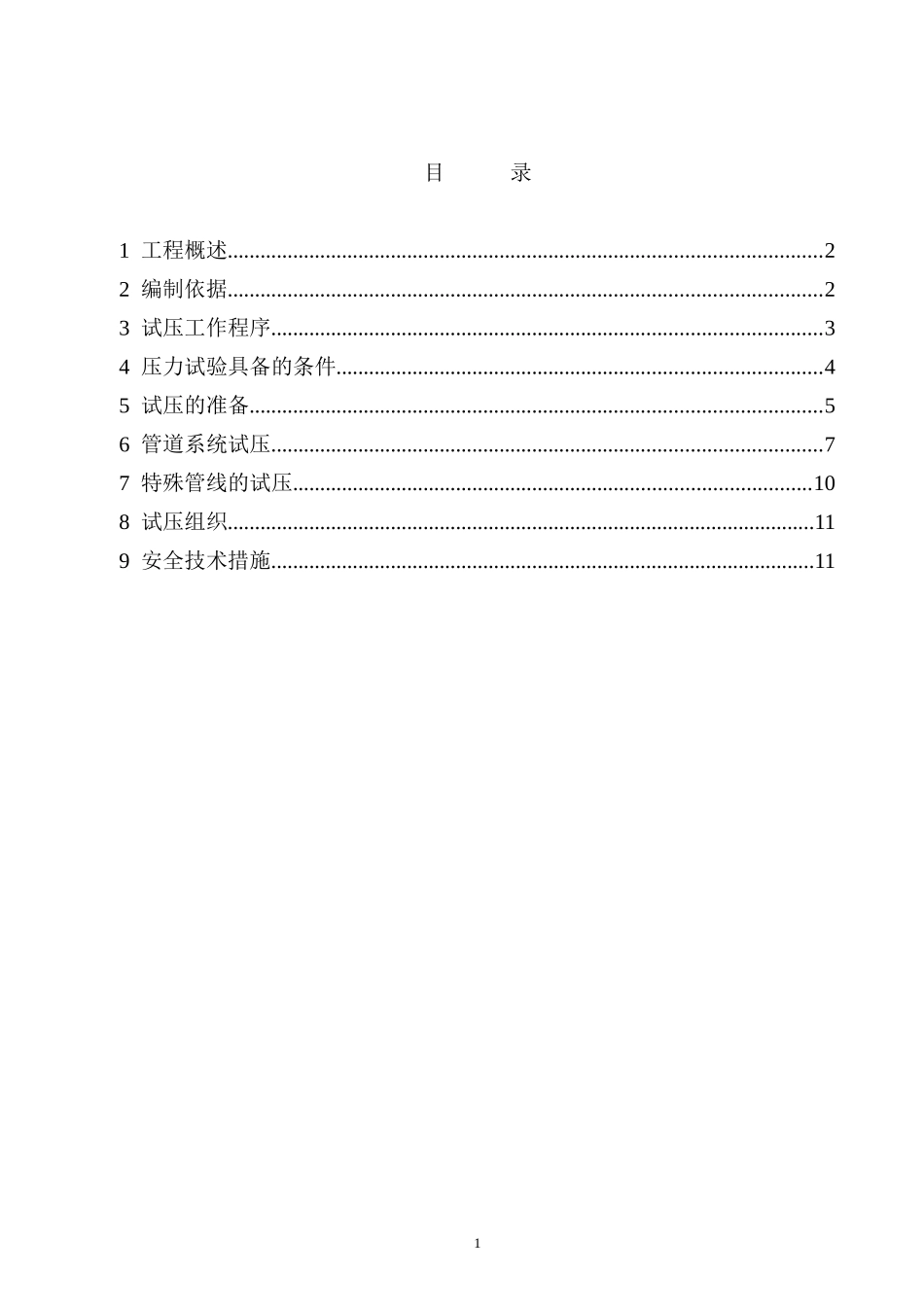

目录1工程概述.............................................................................................................22编制依据.............................................................................................................23试压工作程序.....................................................................................................34压力试验具备的条件.........................................................................................45试压的准备.........................................................................................................56管道系统试压.....................................................................................................77特殊管线的试压...............................................................................................108试压组织............................................................................................................119安全技术措施....................................................................................................1111工程概述大化30万吨甲醇煤气化装置共有工艺管线27千米，最大管径为1600㎜，共有2200条管线，包括1100#、1200#、1300#、1400#、1500#、1600#、1700#以及3000#、3100#、3200#、3300#、3400#、3500#、3600#工序，介质主要包括空气、氮气、循环水、带颗粒气体等，管道材质有碳钢、不锈钢、双相钢、耐高温合金钢、英科600等，根据介质和压力进行试压包的分割，各工序试压包数量见下表：序号工序试压包数量（个）序号工序试压包数量（个）11100#4183000#2221200#2393100#1631300#149103200#441400#30113300#1451500#30123400#1261600#17133500#271700#33143600#17合计410个为了争取工期，试压工作将采取与安装扫尾工序交叉作业的方案，即在水、电外部条件达到条件后，首先进行公用工程系统和1100、1200工序的试压，不搞传统的试压阶段，集中试压，这对在煤气化装置在工期紧、设计遗留问题较多的条件下，达到下一步的集中吹扫、试车以及装置的投料试车，都有积极的意义。2编制依据2.1GB50235-2003《工业金属管道工程施工及验收规范》2.2SH3501-2003《石油化工剧毒、易燃、可燃介质管道施工及验收规范》2.3《化工金属管道施工及验收规范》HG20225-952.4《炼油化工施工安全规程》2设计单位审查2.5五环设计院提供的管道安装图纸2.6五环设计院提供的管道仪表流程图2.7试车工作规范Q/DHG04.08-20073试压工作程序3.1管线系统的试压属装置的验收内容，需严格按照工作程序进行确认、签证，试压工作程序如下图示。图-1图-1试压工作程序示意图3.2在上述工作流程中，必须在自检合格的基础上于提交监理、甲方共检，自检工作应严格认真，按照流程图和单线图逐件核对，检查内容包括流程连接、支架的安装，垫片及阀门（或假件所对应）的正确性，以及仪表一次部件安装状态的正确性，确认合格后，由试压组专人向发共检通知单。各方共检合格后，在管道共检确认单上签字认可，共检通知单及共检确认单附在每个试压包后。3.3在项目监理部组织的“三查四定”过程中，如属施工方面的问题，必须在限定时间内完成，如属于完善设计或考虑方便操作、使用功能的原因，则及时通过设计变更或工程联系单的形式发到施工单位限期完成，全部“三查四定”内容完成后，重新进行自检、报检，工作程序同前。3.4试压的后处理，包括存水排除，系统复位。由于要兼顾考虑下一步的吹扫工作，所以系统的试压复位及垫片的使用，要根据具体线号确定，例如孔板和仪表应继续保持临时状态，待吹扫完成后，再安装正式垫片完成复位。3配管工作完成拟定试压系统施工班组自检合格质安部、工程部检查确认对大化和监理项目部发共检通知单位试压确认管线试压甲方组织检查确认试压后处理施工单位设计管理处设计修改通知单“三查四定”报告3.5自检确认还包括资料的确认，资料包括所有检测报告以及随工程试压的进展的见证材料。...
