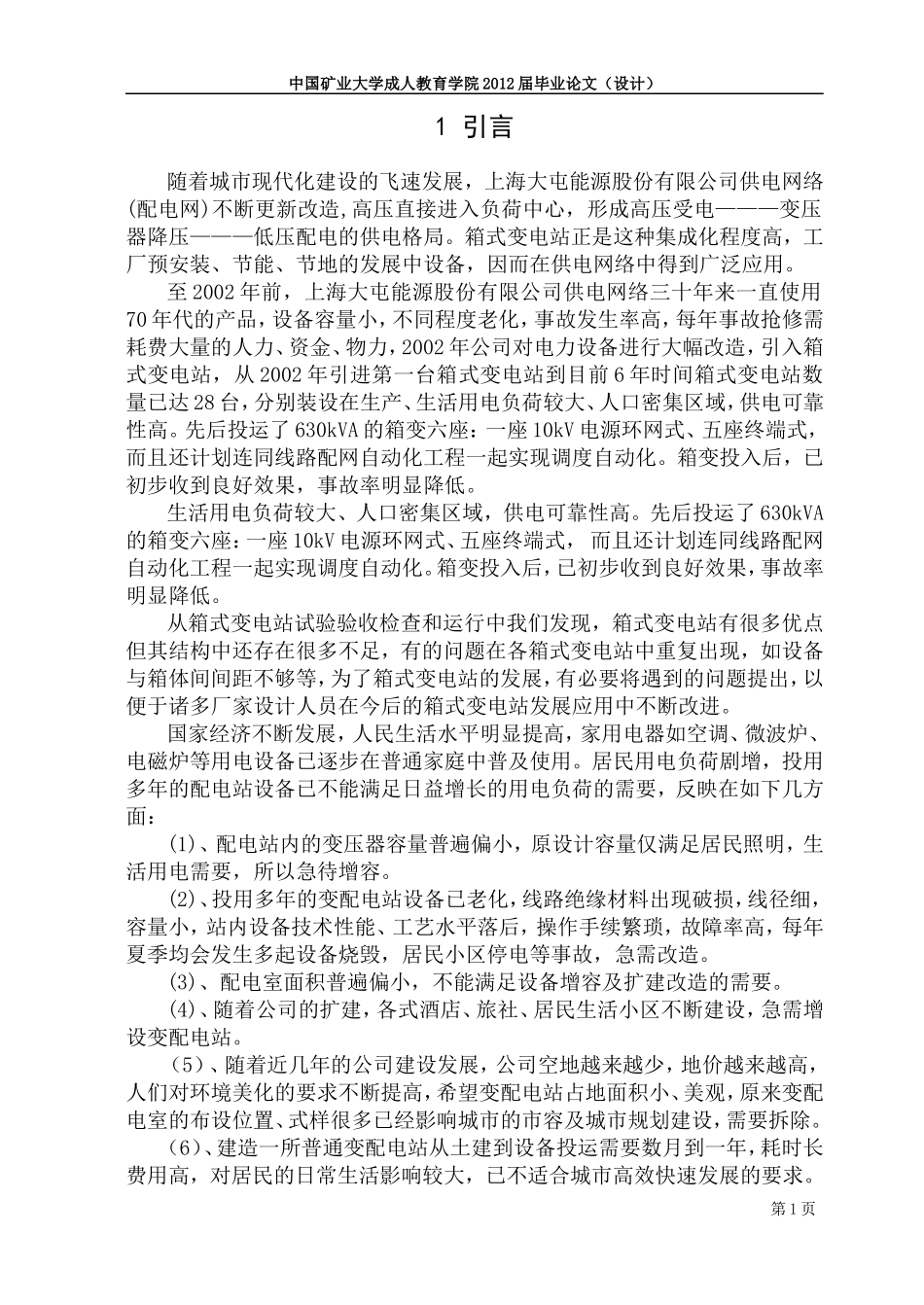

中国矿业大学成人教育学院2012届毕业论文（设计）1引言随着城市现代化建设的飞速发展，上海大屯能源股份有限公司供电网络(配电网)不断更新改造,高压直接进入负荷中心，形成高压受电———变压器降压———低压配电的供电格局。箱式变电站正是这种集成化程度高，工厂预安装、节能、节地的发展中设备，因而在供电网络中得到广泛应用。至2002年前，上海大屯能源股份有限公司供电网络三十年来一直使用70年代的产品，设备容量小，不同程度老化，事故发生率高，每年事故抢修需耗费大量的人力、资金、物力，2002年公司对电力设备进行大幅改造，引入箱式变电站，从2002年引进第一台箱式变电站到目前6年时间箱式变电站数量已达28台，分别装设在生产、生活用电负荷较大、人口密集区域，供电可靠性高。先后投运了630kVA的箱变六座：一座10kV电源环网式、五座终端式，而且还计划连同线路配网自动化工程一起实现调度自动化。箱变投入后，已初步收到良好效果，事故率明显降低。生活用电负荷较大、人口密集区域，供电可靠性高。先后投运了630kVA的箱变六座：一座10kV电源环网式、五座终端式，而且还计划连同线路配网自动化工程一起实现调度自动化。箱变投入后，已初步收到良好效果，事故率明显降低。从箱式变电站试验验收检查和运行中我们发现，箱式变电站有很多优点但其结构中还存在很多不足，有的问题在各箱式变电站中重复出现，如设备与箱体间间距不够等，为了箱式变电站的发展，有必要将遇到的问题提出，以便于诸多厂家设计人员在今后的箱式变电站发展应用中不断改进。国家经济不断发展，人民生活水平明显提高，家用电器如空调、微波炉、电磁炉等用电设备已逐步在普通家庭中普及使用。居民用电负荷剧增，投用多年的配电站设备已不能满足日益增长的用电负荷的需要，反映在如下几方面：(1)、配电站内的变压器容量普遍偏小，原设计容量仅满足居民照明，生活用电需要，所以急待增容。(2)、投用多年的变配电站设备已老化，线路绝缘材料出现破损，线径细，容量小，站内设备技术性能、工艺水平落后，操作手续繁琐，故障率高，每年夏季均会发生多起设备烧毁，居民小区停电等事故，急需改造。(3)、配电室面积普遍偏小，不能满足设备增容及扩建改造的需要。(4)、随着公司的扩建，各式酒店、旅社、居民生活小区不断建设，急需增设变配电站。（5）、随着近几年的公司建设发展，公司空地越来越少，地价越来越高，人们对环境美化的要求不断提高，希望变配电站占地面积小、美观，原来变配电室的布设位置、式样很多已经影响城市的市容及城市规划建设，需要拆除。（6）、建造一所普通变配电站从土建到设备投运需要数月到一年，耗时长费用高，对居民的日常生活影响较大，已不适合城市高效快速发展的要求。第1页中国矿业大学成人教育学院2012届毕业论文（设计）因此，以结构紧凑、占地面积小、布置灵活、噪音小，现场安装工作量少、安装周期短、投资少等诸多优势占领欧美市场的箱式变电站于2002年引进大屯能源股份有限公司。2箱式变电站简介2.1概念箱式变电站简称箱站，又称户外成套变电站，又称高压/低压预装式变电站，又称组合式变电站，它是集高压开关柜、变压器、低压开关柜于一体，并在制造厂内装配完成的变电站。它起源于20世纪60年代，于欧美等西方发达国家普遍使用的一种户外成套变电站，由于它具有组合灵活，便于运输、迁移、安装方便，施工周期短、运行费用低、无污染、免维护等优点，很快在很多国家应用。进入20世纪80年代初期，我国开始出现简易欧式箱式变电站，电力部也相应制定了部颁标准，但应用并不广泛，到90年代末期，城网扩建加快，特别是农网改造工程的启动，箱式变电站以其凸显的优势得以迅速研发、生产，制造技术及制造规模等都进入了高速发展的快车道，箱式变电站被广泛应用于商务中心、居民住宅小区、车站、港口、机场、仓库、公园、油田、工厂、矿山、市政工程、临时性施工工地等，布置方式灵活多样。经过十几年的发展我国箱式变电站的生产厂已达数百家，全国年产量达数万台。国内箱式变电第2页中国矿业大学成人教育学院2012届毕业论文（设计）站的电压等级已达到35kV，箱式变电站已成为...
