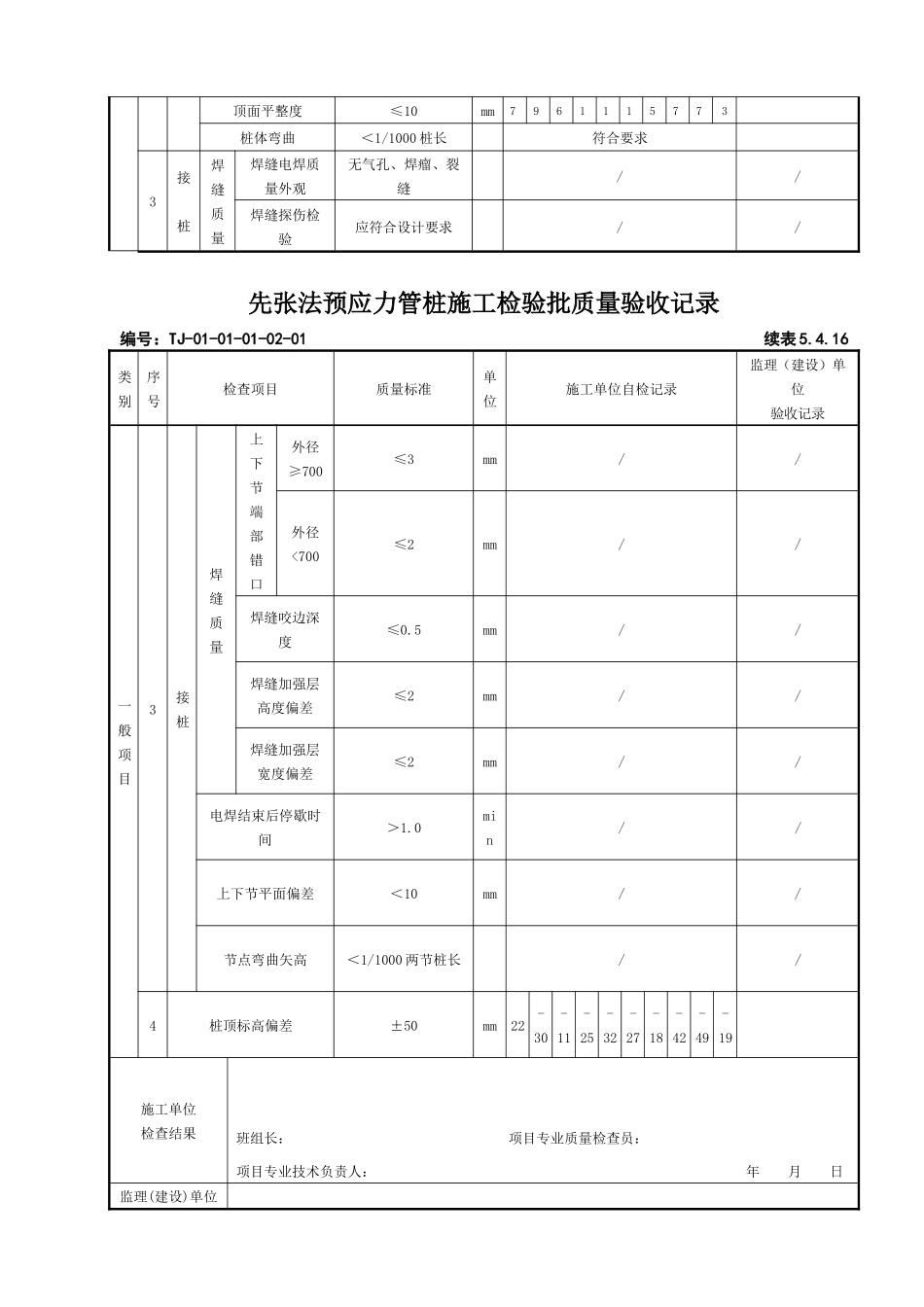

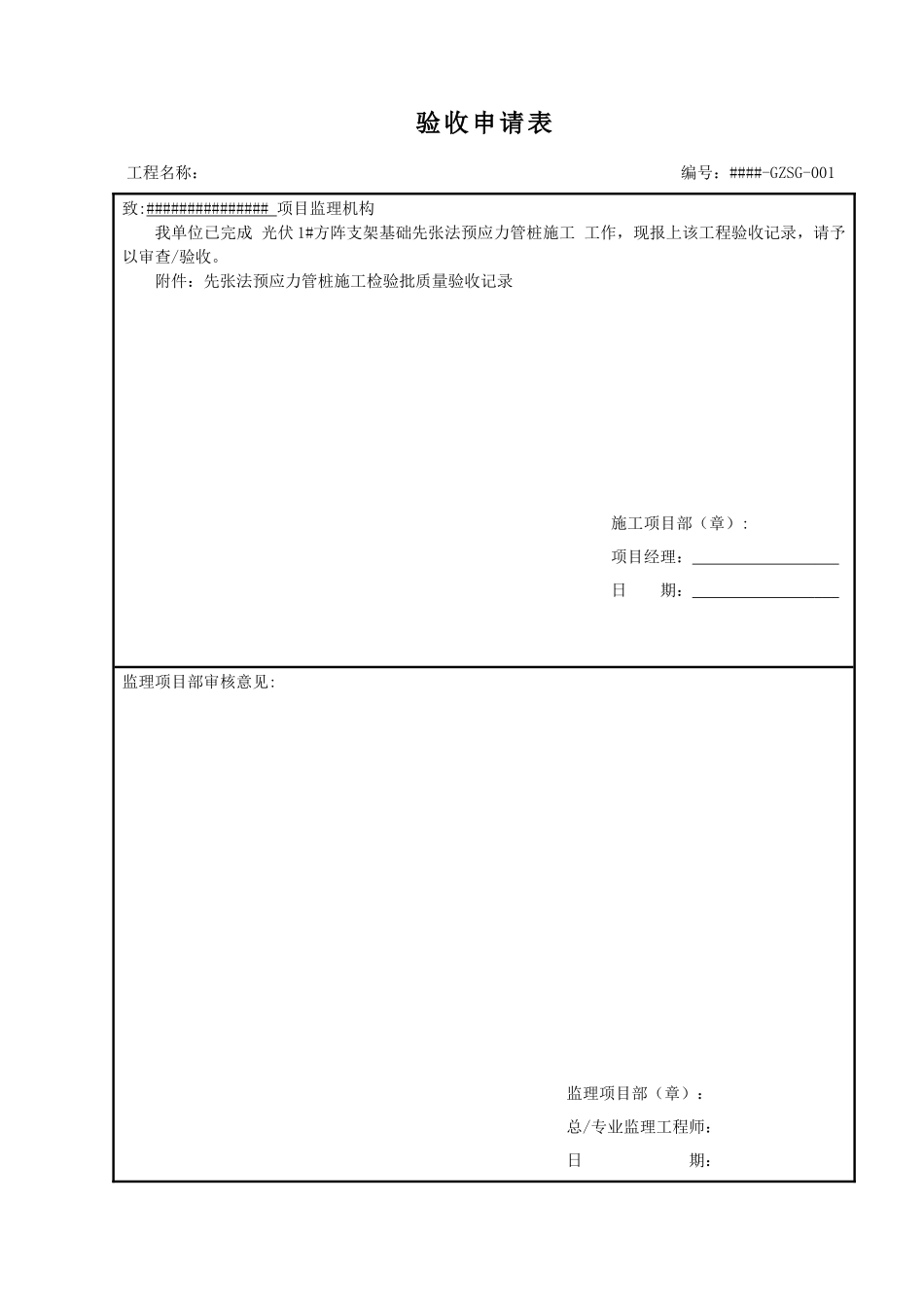

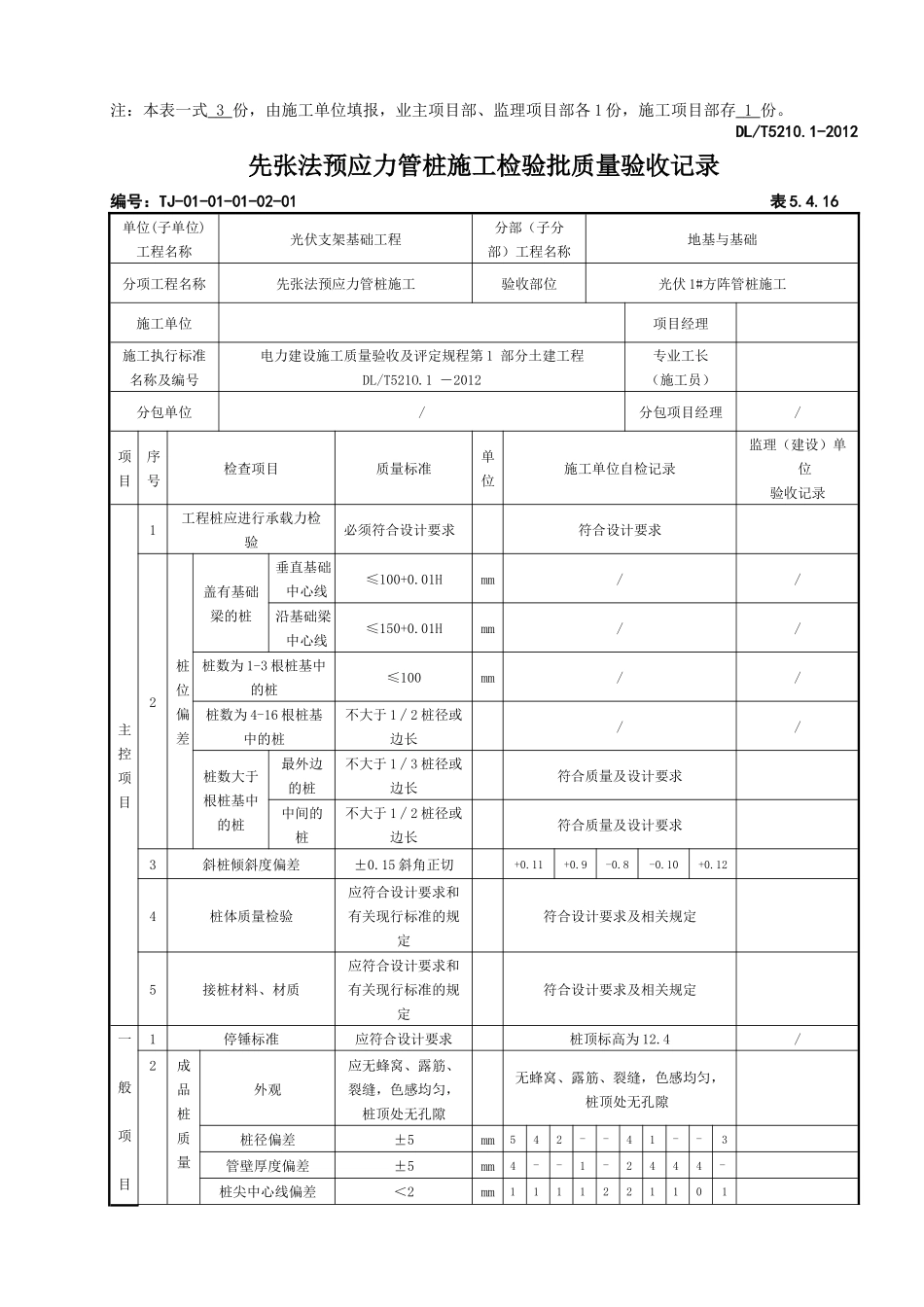

验收申请表工程名称：编号：####-GZSG-001致:###############项目监理机构我单位已完成光伏1#方阵支架基础先张法预应力管桩施工工作，现报上该工程验收记录，请予以审查/验收。附件：先张法预应力管桩施工检验批质量验收记录施工项目部（章）:项目经理：日期：监理项目部审核意见:监理项目部（章）：总/专业监理工程师：日期：注：本表一式3份，由施工单位填报，业主项目部、监理项目部各1份，施工项目部存1份。DL/T5210.1-2012先张法预应力管桩施工检验批质量验收记录编号：TJ-01-01-01-02-01表5.4.16单位(子单位)工程名称光伏支架基础工程分部（子分部）工程名称地基与基础分项工程名称先张法预应力管桩施工验收部位光伏1#方阵管桩施工施工单位项目经理施工执行标准名称及编号电力建设施工质量验收及评定规程第1部分土建工程DL/T521O.1－2012专业工长（施工员）分包单位/分包项目经理/项目序号检查项目质量标准单位施工单位自检记录监理（建设）单位验收记录主控项目1工程桩应进行承载力检验必须符合设计要求符合设计要求2桩位偏差盖有基础梁的桩垂直基础中心线≤100+0.01Hmm//沿基础梁中心线≤150+0.01Hmm//桩数为1-3根桩基中的桩≤100mm//桩数为4-16根桩基中的桩不大于1∕2桩径或边长//桩数大于根桩基中的桩最外边的桩不大于1∕3桩径或边长符合质量及设计要求中间的桩不大于1∕2桩径或边长符合质量及设计要求3斜桩倾斜度偏差±0.15斜角正切+0.11+0.9-0.8-0.10+0.124桩体质量检验应符合设计要求和有关现行标准的规定符合设计要求及相关规定5接桩材料、材质应符合设计要求和有关现行标准的规定符合设计要求及相关规定一般项目1停锤标准应符合设计要求桩顶标高为12.4/2成品桩质量外观应无蜂窝、露筋、裂缝，色感均匀，桩顶处无孔隙无蜂窝、露筋、裂缝，色感均匀，桩顶处无孔隙桩径偏差±5mm542--41--3管壁厚度偏差±5mm4--1-2444-桩尖中心线偏差＜2mm1111221101顶面平整度≤10mm7961115773桩体弯曲＜1/1000桩长符合要求3接桩焊缝质量焊缝电焊质量外观无气孔、焊瘤、裂缝//焊缝探伤检验应符合设计要求//先张法预应力管桩施工检验批质量验收记录编号：TJ-01-01-01-02-01续表5.4.16类别序号检查项目质量标准单位施工单位自检记录监理（建设）单位验收记录一般项目3接桩焊缝质量上下节端部错口外径≥700≤3mm//外径<700≤2mm//焊缝咬边深度≤0.5mm//焊缝加强层高度偏差≤2mm//焊缝加强层宽度偏差≤2mm//电焊结束后停歇时间＞1.0min//上下节平面偏差＜10mm//节点弯曲矢高＜1/1000两节桩长//4桩顶标高偏差±50mm22-30-11-25-32-27-18-42-49-19施工单位检查结果班组长：项目专业质量检查员：项目专业技术负责人：年月日监理(建设)单位验收结论专业监理工程师：(建设单位项目专业技术负责人)年月日
