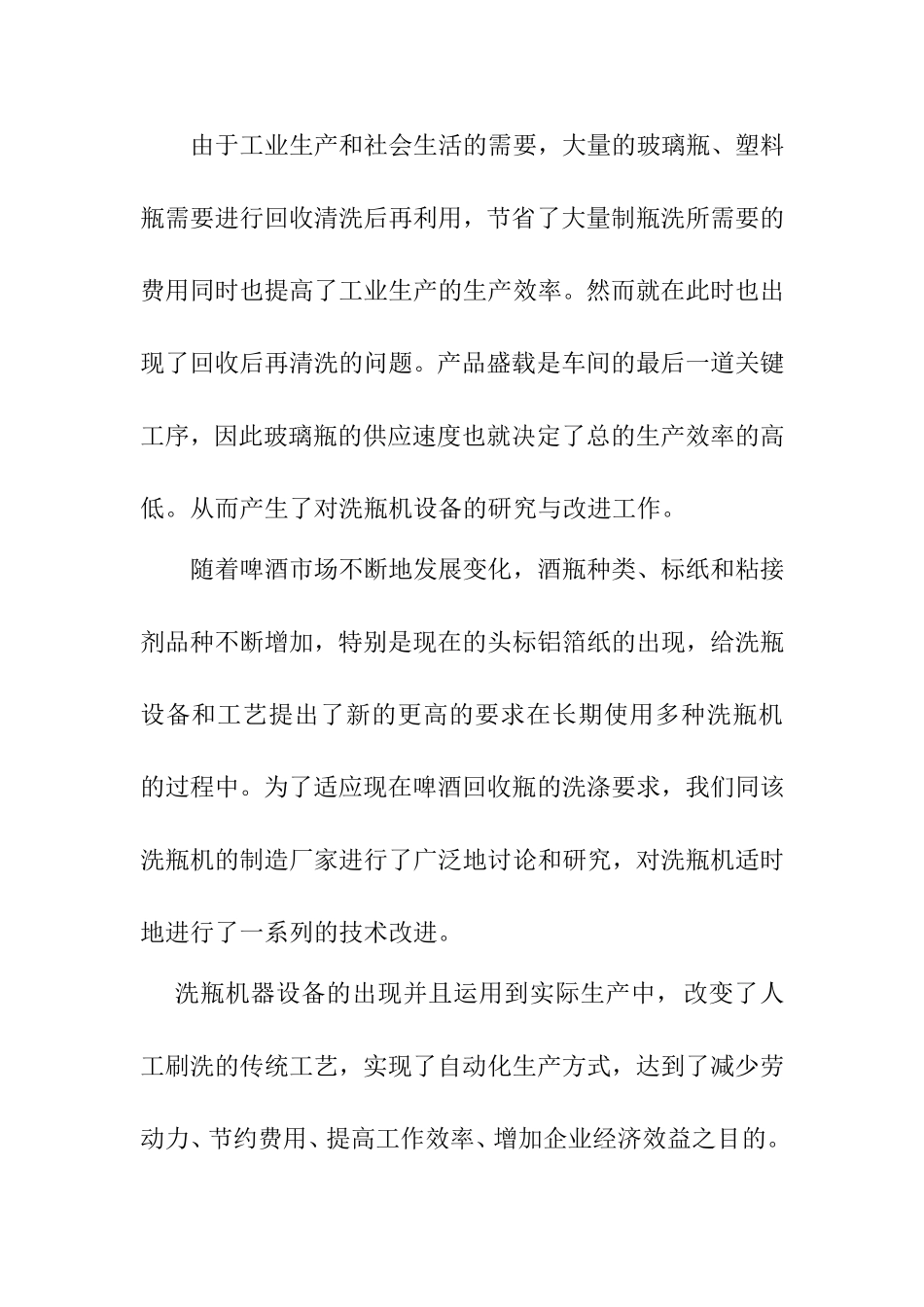

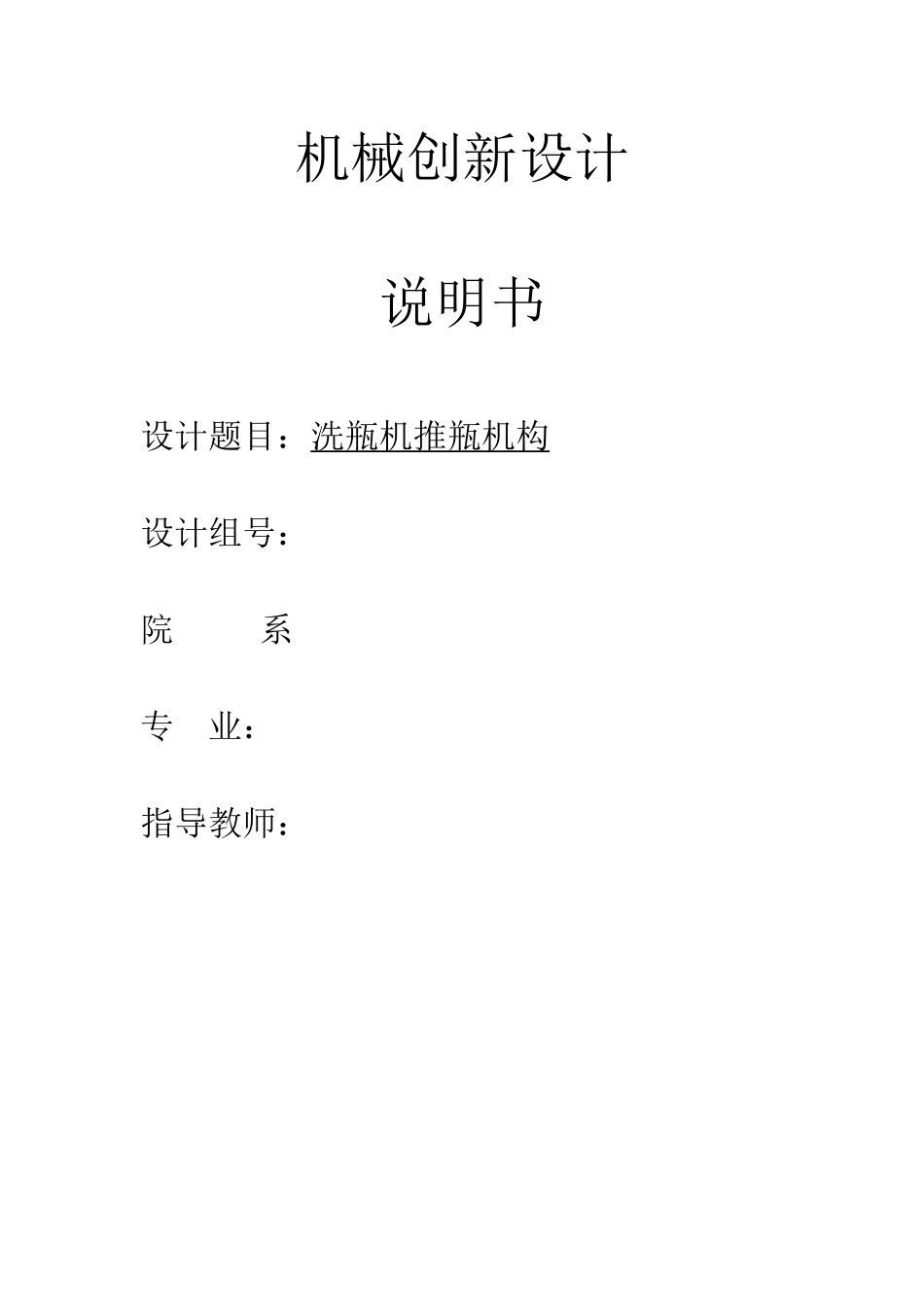

机械创新设计说明书设计题目：洗瓶机推瓶机构设计组号：院系专业：指导教师：目录1，设计目的及意义由于工业生产和社会生活的需要，大量的玻璃瓶、塑料瓶需要进行回收清洗后再利用，节省了大量制瓶洗所需要的费用同时也提高了工业生产的生产效率。然而就在此时也出现了回收后再清洗的问题。产品盛载是车间的最后一道关键工序，因此玻璃瓶的供应速度也就决定了总的生产效率的高低。从而产生了对洗瓶机设备的研究与改进工作。随着啤酒市场不断地发展变化，酒瓶种类、标纸和粘接剂品种不断增加，特别是现在的头标铝箔纸的出现，给洗瓶设备和工艺提出了新的更高的要求在长期使用多种洗瓶机的过程中。为了适应现在啤酒回收瓶的洗涤要求，我们同该洗瓶机的制造厂家进行了广泛地讨论和研究，对洗瓶机适时地进行了一系列的技术改进。洗瓶机器设备的出现并且运用到实际生产中，改变了人工刷洗的传统工艺，实现了自动化生产方式，达到了减少劳动力、节约费用、提高工作效率、增加企业经济效益之目的。并且得到了广大用户的支持和好评，而且使得化、制药、食品等行业的生产率产生了质的飞跃。洗瓶机推瓶机构的原理方案分析：（1）功能分解：（2）功能描述原理解法瓶子移动外部推力；传送带传送等清洗刷子清洗;高压水清洗等功能原理分析表（3）求功能元解洗瓶机推瓶机构形态学矩阵功能元功能元解12345动力源电动机汽油机柴油机液动机气动马达移物传动齿轮传动蜗杆传动带传动链传动清洗毛巾清洗高压水清洗刷子清洗2.设计题目2.1推瓶机推瓶机构的改进设计洗瓶机主要是由推瓶机构、导辊机构、转刷机构组成。待洗的瓶子放在两个同向转动的导辊上，导辊带动瓶子旋转。当推头M把瓶子推向前进时，转动着的刷子就把瓶子外面洗净。当前一个瓶子将洗刷完毕时，后一个待洗的瓶子已送入导辊待推。如图1所示。图1洗瓶机工作示意图2，原理方案设计3.1功能分析为了完成设计任务需要三个阶段：①通过组合机构使推头M以接近均匀的速度推瓶，平稳地接触和脱离瓶子，然后推头快速返回原位，准备第二个工作循环；②导辊及其上方的转动的刷子不停的转动，完成瓶子外围的清洗。3.2功能原理分析根据使用要求或工艺要求设计机构时，首先考虑的是采用什么功能原理来实现这些要求。显然，采用不同的功能原理，其所要求的运动规律设计必然也不同。首先了解一下洗瓶机构：附下图所示是洗瓶机有关部件的工作情况示意图。待洗的瓶子放在两个转动的导辊上，导辊带动瓶子旋转。当推头M把瓶推向前进时，转动着的刷子就把瓶子外面洗净。当前一个瓶子将洗涮完毕时，后一个待洗的瓶子已进入导辊待推。原始设计数据和设计要求：(1)瓶子尺寸：大端直径D=80mm，长200mm，小端直径d=25mm，(如图2-2所示)(2)推进距离l=600mm，推瓶机构应使推头M以接近均匀的速度推瓶，平衡地接触和脱离瓶子，然后，推头快速返回原位，准备第二个工作循环。(3)按生产率的要求，推程平均速度为v=50mm/s，返回的平均速度为工作行程三倍。(4)机构传力性能良好，结构紧凑，制造方便。根据设计要求，推头M可走附下图所示轨迹，而且在l=600mm工作行程中作匀速运动，在其前后作变速运动，回程时有急回运动特性。对这种运动要求。通常，要用若干个基本机构组合成的组合机构，各司其职，协调动作，才能实现。在选择机构时，一般先考虑选择满足轨迹要求的机构(基础机构)，而沿轨迹运动时的速度要求，则往往通过改变基础机构主动件的运动速度来满足。图2-1工作行程示意图图2-2瓶子规在实际工作中，要设计的机器往往比较复杂，其使用要求或工艺要求往往需要很多的功能原理组合成一个总的功能原理图2-3工作示意图来完成，根据上诉，我们来图2-3工作示意图分析一下洗瓶机是通过什么功能原理来实现它所要完成的工作的。首先推瓶机构所采用的功能原理是用机械能迫使瓶子由工作台的一侧运动到另一侧，则要求有一个工作行程为L往返运动的推头，同时推头在工作过程中要匀速，回程时要快速，能够满足此运动规律可以有很多种，如可以设计成曲柄-四杆机构，或凸轮连杆机构等实现其往复运动来完成其工作。要运用此功能原理来满足其工作需要，在运动规律设计方面就要考虑用什么来带...
