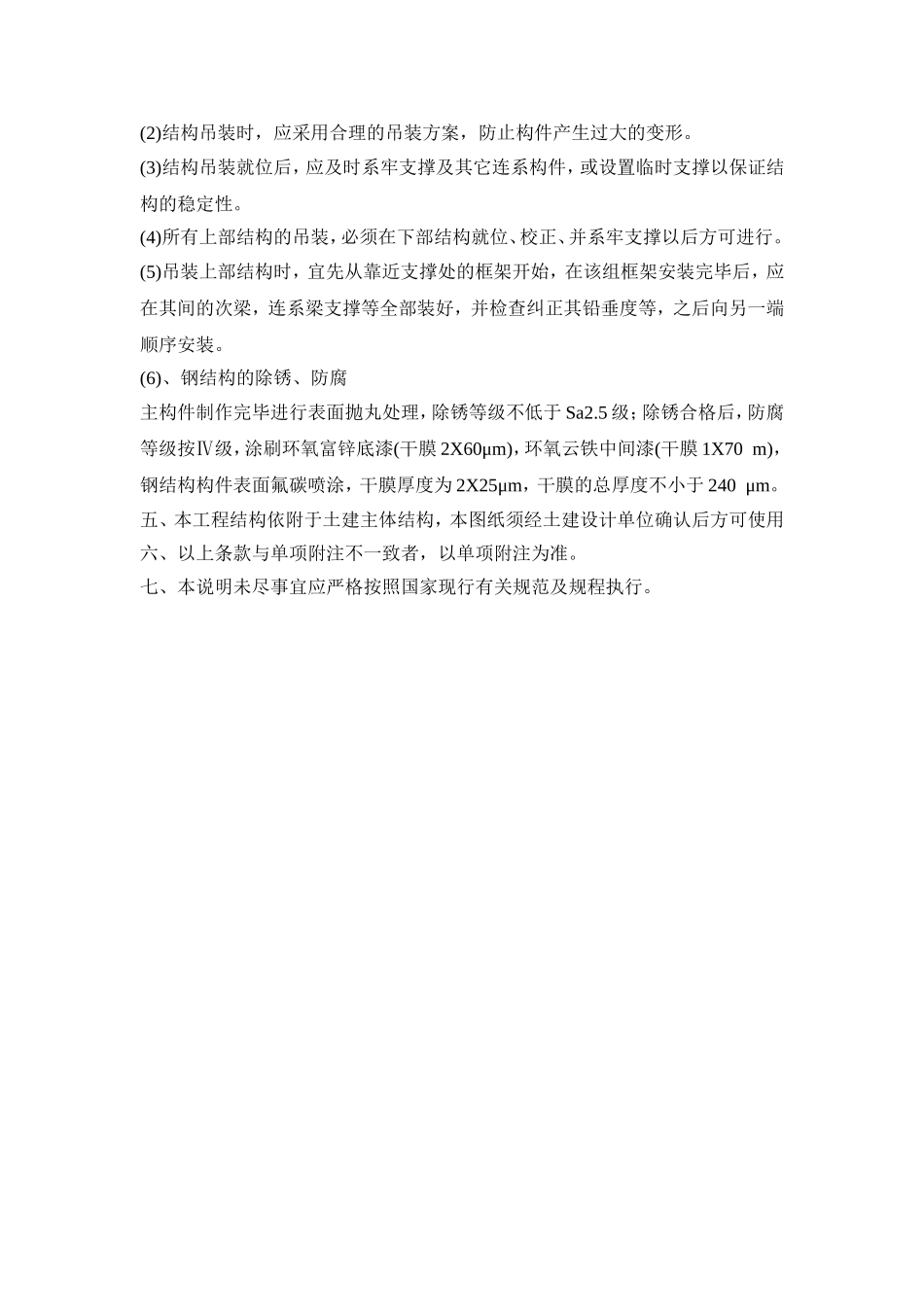

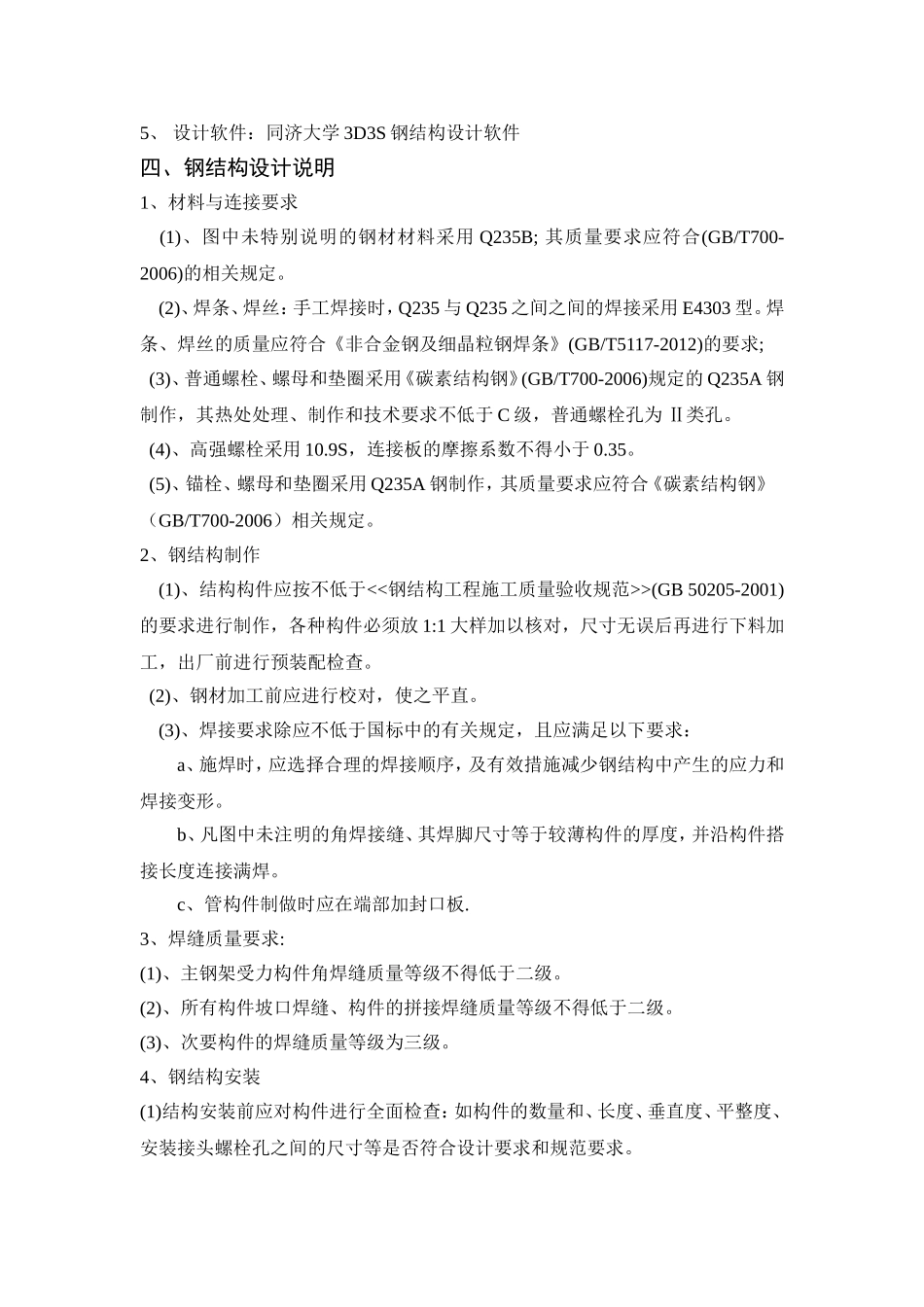

钢结构设计总说明一、工程概况本工程为杭州中南建筑装饰材料市场屋顶幕墙钢架设计子项目.设计合理使用年限：25年。建设地点：浙江省杭州市。二、设计依据1、业主提供的设计任务书；2、已经完成的建筑及结构设计图纸；3、现行的国家有关规范及规程如下；<<建筑结构荷载规范>>(GB50009－2012)<<钢结构设计规范>>(GB50017－2003)<<建筑抗震设计规范>>(GB50011－2010)<<混凝土结构后锚固技术规程>>(JGJ145－2013)<<建筑钢结构防腐蚀技术规程>>(JGJ/T251－2011)<<建筑设计防火规范>>(GB50016-2014)<<建筑钢结构防火技术规范>>(CECS200:2006)<<钢结构防火涂料>>(GB14907-2002)<<钢结构防火涂料应用技术规范>>(CECS24:90)<<钢结构工程施工质量验收规范>>(GB50205－2001)<<钢结构焊接规范>>(GB50661-2011)<<玻璃幕墙工程技术规范>>(JGJ102-2003)<<采光顶与金属屋面技术规范>>(JGJ255-2012)三、荷载取值根据有关规范，设计中荷载取值如下:1、恒荷载：立面单层铝板幕墙0.50kN/m2(包括安装附件)，钢结构自重软件自动计算。2、活荷载：0.50kN/m2。3、基本风压：0.45kN/m2；地面粗糙度按B类考虑。4、基本雪压：0.45kN/m2;(50年一遇)，抗震设防烈度6度，设计基本地震加速度值0.05g。5、设计软件：同济大学3D3S钢结构设计软件四、钢结构设计说明1、材料与连接要求(1)、图中未特别说明的钢材材料采用Q235B;其质量要求应符合(GB/T700-2006)的相关规定。(2)、焊条、焊丝：手工焊接时，Q235与Q235之间之间的焊接采用E4303型。焊条、焊丝的质量应符合《非合金钢及细晶粒钢焊条》(GB/T5117-2012)的要求;(3)、普通螺栓、螺母和垫圈采用《碳素结构钢》(GB/T700-2006)规定的Q235A钢制作，其热处处理、制作和技术要求不低于C级，普通螺栓孔为Ⅱ类孔。(4)、高强螺栓采用10.9S，连接板的摩擦系数不得小于0.35。(5)、锚栓、螺母和垫圈采用Q235A钢制作，其质量要求应符合《碳素结构钢》（GB/T700-2006）相关规定。2、钢结构制作(1)、结构构件应按不低于<<钢结构工程施工质量验收规范>>(GB50205-2001)的要求进行制作，各种构件必须放1:1大样加以核对，尺寸无误后再进行下料加工，出厂前进行预装配检查。(2)、钢材加工前应进行校对，使之平直。(3)、焊接要求除应不低于国标中的有关规定，且应满足以下要求：a、施焊时，应选择合理的焊接顺序，及有效措施减少钢结构中产生的应力和焊接变形。b、凡图中未注明的角焊接缝、其焊脚尺寸等于较薄构件的厚度，并沿构件搭接长度连接满焊。c、管构件制做时应在端部加封口板.3、焊缝质量要求:(1)、主钢架受力构件角焊缝质量等级不得低于二级。(2)、所有构件坡口焊缝、构件的拼接焊缝质量等级不得低于二级。(3)、次要构件的焊缝质量等级为三级。4、钢结构安装(1)结构安装前应对构件进行全面检查：如构件的数量和、长度、垂直度、平整度、安装接头螺栓孔之间的尺寸等是否符合设计要求和规范要求。(2)结构吊装时，应采用合理的吊装方案，防止构件产生过大的变形。(3)结构吊装就位后，应及时系牢支撑及其它连系构件，或设置临时支撑以保证结构的稳定性。(4)所有上部结构的吊装，必须在下部结构就位、校正、并系牢支撑以后方可进行。(5)吊装上部结构时，宜先从靠近支撑处的框架开始，在该组框架安装完毕后，应在其间的次梁，连系梁支撑等全部装好，并检查纠正其铅垂度等，之后向另一端顺序安装。(6)、钢结构的除锈、防腐主构件制作完毕进行表面抛丸处理，除锈等级不低于Sa2.5级；除锈合格后，防腐等级按Ⅳ级，涂刷环氧富锌底漆(干膜2X60μm)，环氧云铁中间漆(干膜1X70m)，钢结构构件表面氟碳喷涂，干膜厚度为2X25μm，干膜的总厚度不小于240μm。五、本工程结构依附于土建主体结构，本图纸须经土建设计单位确认后方可使用六、以上条款与单项附注不一致者，以单项附注为准。七、本说明未尽事宜应严格按照国家现行有关规范及规程执行。
