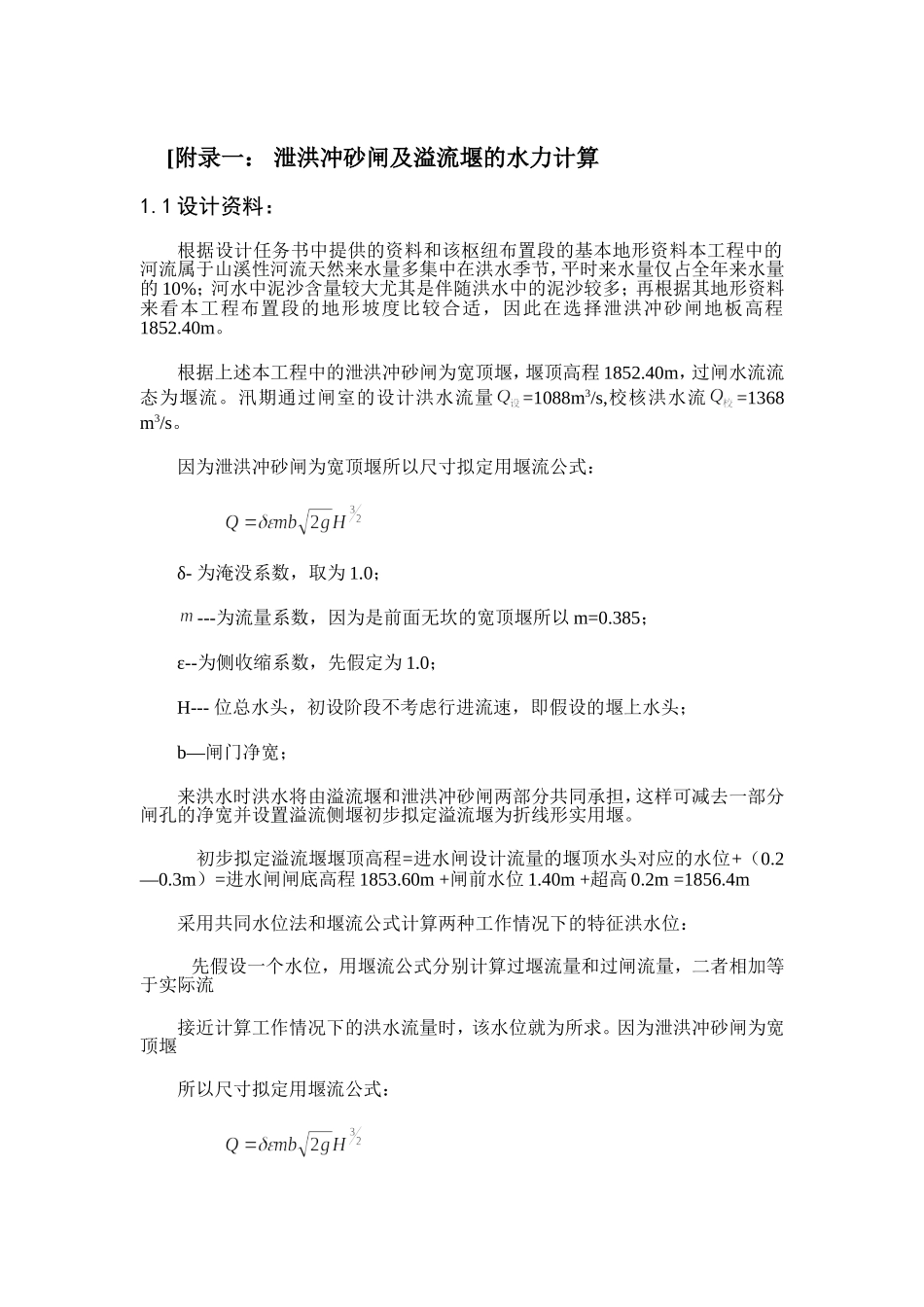

[附录一：泄洪冲砂闸及溢流堰的水力计算1.1设计资料：根据设计任务书中提供的资料和该枢纽布置段的基本地形资料本工程中的河流属于山溪性河流天然来水量多集中在洪水季节，平时来水量仅占全年来水量的10%；河水中泥沙含量较大尤其是伴随洪水中的泥沙较多；再根据其地形资料来看本工程布置段的地形坡度比较合适，因此在选择泄洪冲砂闸地板高程1852.40m。根据上述本工程中的泄洪冲砂闸为宽顶堰，堰顶高程1852.40m，过闸水流流态为堰流。汛期通过闸室的设计洪水流量=1088m3/s,校核洪水流=1368m3/s。因为泄洪冲砂闸为宽顶堰所以尺寸拟定用堰流公式：δ-为淹没系数，取为1.0；---为流量系数，因为是前面无坎的宽顶堰所以m=0.385；ε--为侧收缩系数，先假定为1.0；H---位总水头，初设阶段不考虑行进流速，即假设的堰上水头；b—闸门净宽；来洪水时洪水将由溢流堰和泄洪冲砂闸两部分共同承担，这样可减去一部分闸孔的净宽并设置溢流侧堰初步拟定溢流堰为折线形实用堰。初步拟定溢流堰堰顶高程=进水闸设计流量的堰顶水头对应的水位+（0.2—0.3m）=进水闸闸底高程1853.60m+闸前水位1.40m+超高0.2m=1856.4m采用共同水位法和堰流公式计算两种工作情况下的特征洪水位：先假设一个水位，用堰流公式分别计算过堰流量和过闸流量，二者相加等于实际流接近计算工作情况下的洪水流量时，该水位就为所求。因为泄洪冲砂闸为宽顶堰所以尺寸拟定用堰流公式：δ-为淹没系数，取为1.0---为流量系数，因为是前面无坎的宽顶堰所以m=0.385；计算溢流堰时因为溢流堰为折线形实用堰m=0.3.ε--为侧收缩系数，先假定为1.0；H---位总水头，初设阶段不考虑行进流速，即假设的堰上水头。b—闸门净宽计算结果如附表1-1，1-2（a）设计洪水情况下：洪水流量Q=1018m3/s。附表1-1设计洪水情况下泄洪冲砂闸水力计算表水位(m)过闸总流量（m3/s)过堰总流量（m3/s）实际总流量（m3/s）1855.81018.935.11054（b）校核洪水情况下：洪水流量Q=1368m3/s附表1-2校核洪水情况下泄洪冲砂闸水力计算表水位（m）过闸总流量（m3/s）过堰总流量（m3/s）实际总流量（m3/s）1856.31251.7118.61370.3经过计算泄洪冲砂闸净宽96m，溢流堰长度95m，设计洪水位1855.8m校核洪水位1856.30m。泄洪冲砂闸净宽为96m，每孔取净宽8m，边墩宽0.8m,中墩宽1.0m缝墩1m。1.2泄洪冲砂闸地板渗透稳定计算1）地板渗流计算1、确定地基计算深度（1）计算水平投影长度=10m，铅直投影长度=1.5m；因为=6.67>5；所以=0.510=5m；所以地基不透水层的有效计算深度为5.0m。（2）计算各段Aa阻力系数1：S=1.5m，T=5m；2：L=0.75m，T=5m，；0.153：S=0.5m，T=5m，；4：L=8.5m，S1=0.5m，T=5m，0.5m；1.365：S=0.5m，T=5m，；6：L=0.75m，T=5m，；0.157：S=1.5m，T=5m；(3)计算各段水头损失：总水头损失=3.90m；；在列表计算各段水头损失hi；附表1-3水头损失计算表：序号12345670.6870.1500.1001.3600.1000.1500.6870.8280.1810.1211.640.1210.1810.828（4）进出口水头损失值的修正1进口处修正系数；；式中S=1.5m,T=5m,=5m;代入得=1.01；>1所以不用进行修正；2出口处修正系数=3.5m，T=5m，S=1.5m；=0.857〈1.0，所以出口处要修正。出口段水头损失减小值为：H7=0.8280.857=0.710m；=0.828-0.710=0.118m；H6=0.181+0.118=0.299（5）计算各角隅点的渗压水头并列表：附表1-5各角隅点渗压水头h1h2h3h4h5h6h73.0722.8912.7701.1301.0090.7100（6）绘制渗压水头分布图（7）闸底板水平段渗透坡降和渗流坡降的计算：1闸底板水平段平均渗透坡降：闸底板的轮廓线由6点至11点，水平投影。；2出口处得出逸坡降：出口处既11点至12点，渗透距离为。；、参见SL265—2001《水闸设计规范》所以满足允许渗透比降。1.3泄洪冲砂闸地板抗滑稳定计算1.3.1计算单元的确定根据《水闸设计规范》SL265——2001闸室稳定计算宜取相邻顺水流向永久缝之间的闸段为计算单元，选取中间两孔闸室作为计算单元。附图1-4计算单元选取示意图：1.3.2承载力计算自重荷载：根据《水工钢筋混凝土结构学》中钢筋混凝土按线性分布荷载为25KN/m3。根据水闸的基本尺寸设计对其进行荷载计算。作用在水闸上的自重荷载有：底板：闸...
