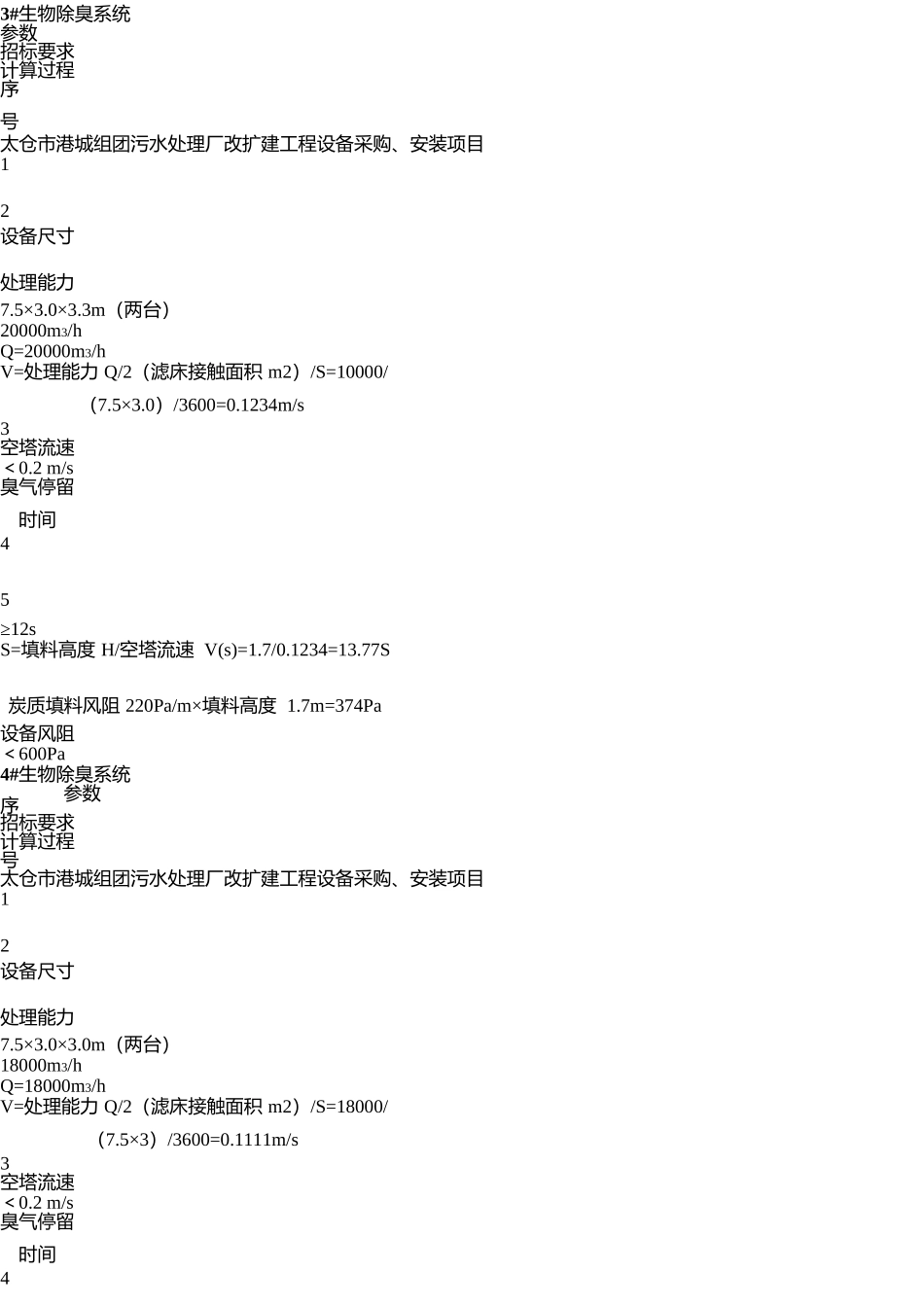

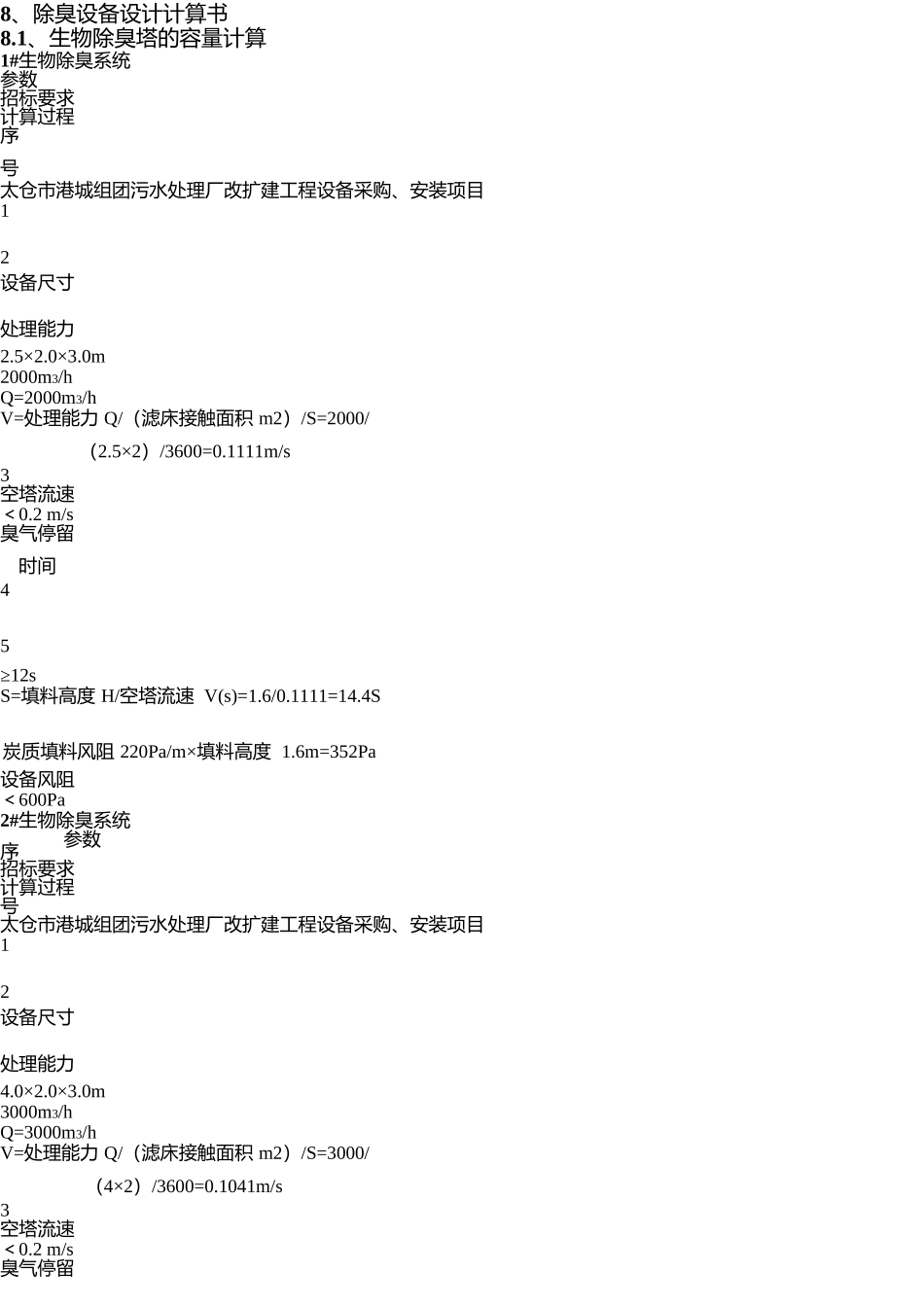

8、除臭设备设计计算书8.1、生物除臭塔的容量计算1#生物除臭系统参数招标要求计算过程序号太仓市港城组团污水处理厂改扩建工程设备采购、安装项目12设备尺寸处理能力2.5×2.0×3.0m2000m3/hQ=2000m3/hV=处理能力Q/（滤床接触面积m2）/S=2000/（2.5×2）/3600=0.1111m/s3空塔流速＜0.2m/s臭气停留时间45≥12sS=填料高度H/空塔流速V(s)=1.6/0.1111=14.4S炭质填料风阻220Pa/m×填料高度1.6m=352Pa设备风阻＜600Pa2#生物除臭系统参数序招标要求计算过程号太仓市港城组团污水处理厂改扩建工程设备采购、安装项目12设备尺寸处理能力4.0×2.0×3.0m3000m3/hQ=3000m3/hV=处理能力Q/（滤床接触面积m2）/S=3000/（4×2）/3600=0.1041m/s3空塔流速＜0.2m/s臭气停留时间45≥12sS=填料高度H/空塔流速V(s)=1.6/0.1041=15.36S炭质填料风阻220Pa/m×填料高度1.6m=352Pa设备风阻＜600Pa973#生物除臭系统参数招标要求计算过程序号太仓市港城组团污水处理厂改扩建工程设备采购、安装项目12设备尺寸处理能力7.5×3.0×3.3m（两台）20000m3/hQ=20000m3/hV=处理能力Q/2（滤床接触面积m2）/S=10000/（7.5×3.0）/3600=0.1234m/s3空塔流速＜0.2m/s臭气停留时间45≥12sS=填料高度H/空塔流速V(s)=1.7/0.1234=13.77S炭质填料风阻220Pa/m×填料高度1.7m=374Pa设备风阻＜600Pa4#生物除臭系统参数序招标要求计算过程号太仓市港城组团污水处理厂改扩建工程设备采购、安装项目12设备尺寸处理能力7.5×3.0×3.0m（两台）18000m3/hQ=18000m3/hV=处理能力Q/2（滤床接触面积m2）/S=18000/（7.5×3）/3600=0.1111m/s3空塔流速＜0.2m/s臭气停留时间45≥12sS=填料高度H/空塔流速V(s)=1.6/0.1111=14.4S炭质填料风阻220Pa/m×填料高度1.6m=352Pa设备风阻＜600Pa8.2、喷淋散水量(加湿)的计算生物除臭设备采用生物滤池除臭形式，池体上部设有检修窗，进卸料口，侧面设有观察窗等，其具体计算如下：981号除臭单元总风量：2000m3/h，设计1套8.0×5.0×3.0m生物滤池除臭设备。根据《环保设备设计手册》，实际选用液气比为：G/L=500再根据《化工工艺设计手册》，额定流量取正常流量的1.0~1.1倍，因此我司选用液气比为G/L=500。则循环水泵流量为a:Q水泵=L/G×Q气量=2000/500=4m3/h因此，选用水泵参数：流量为4m3/h，扬程为15m，功率为0.55kW。同理可得喷淋水泵及2#、3#、4#系统的散水量的计算过程。8.3、化学除臭系统能力计算已知条件：处理风量：Vh=2000m3/h水的密度（20℃）ρL=998.2kg/m3废气温度，常温T=20℃废气密度（20℃，按空气密度计）ρV=1.205kg/m3水的密度和液体的密度之比=1填料因子（1/m）=274（空心多面球Φ50）液体粘度（mPa·S）L=1.005（20℃）相关计算：1）泛点气速uf0.5由L=0.0632查填料塔泛点和压降通用关系图乱堆填料泛点线可得hVhLVuf2VgL0.2L=0.037；（1）根据已知条件，并由式（1）可计算出泛点气速uf=1.15m/s2）塔体相关计算取设计气速为泛点气速70%，则u=0.805m/s，取0.8m/s在设计气速下，喷淋塔截面积A=Vh/u=0.7m2喷淋塔为卧式，故设计为矩形截面，则截面为0.7m×1m。2）塔设备有效高度h计算99设备设计停留时间t=1.5s（填料段）则在设计气速下，设备填料层高度h=u*t=1.44m；取h=1.5m，另设备底部水箱及布气段高度取h1=0.9m，除雾层高度h2=0.2，喷淋所需高度h3=0.4m，塔设备高度H=h+h1+h2+h3=1.5+0.9+0.2+0.4=3.0m。3）液体喷淋量核算：采用水为吸收剂。由液气比（L/m3）一般为2~3之间，这里取2则喷淋水量Lh=Vh*2=4m3/h4）压降计算填料层高度：取1~1.5m，这里为1.5m;填料为Φ50空心多面球0.5=0.0632；u2VL0.2=0.018；查填料塔泛点和压降通用关在设计气速下，LhLVhVgL系图可知每米填料压降约ΔP=300Pa5）喷嘴数量n喷嘴覆盖面积A0；2A0H2tg（3）2其中，H为喷嘴距离填料高度m（这里取H=0.3m）θ为喷嘴喷雾角度（根据喷嘴不同有120°、90°、60°等，这里可选θ=90°）喷嘴数量nnA（4）A0α为喷淋覆盖率，一般取200%~300%（这里取α=300%）A为塔截面积m2A0为单个喷嘴覆盖面积m2根据公式（3）可得A0=0.283，由（4）可计算出n=6....
