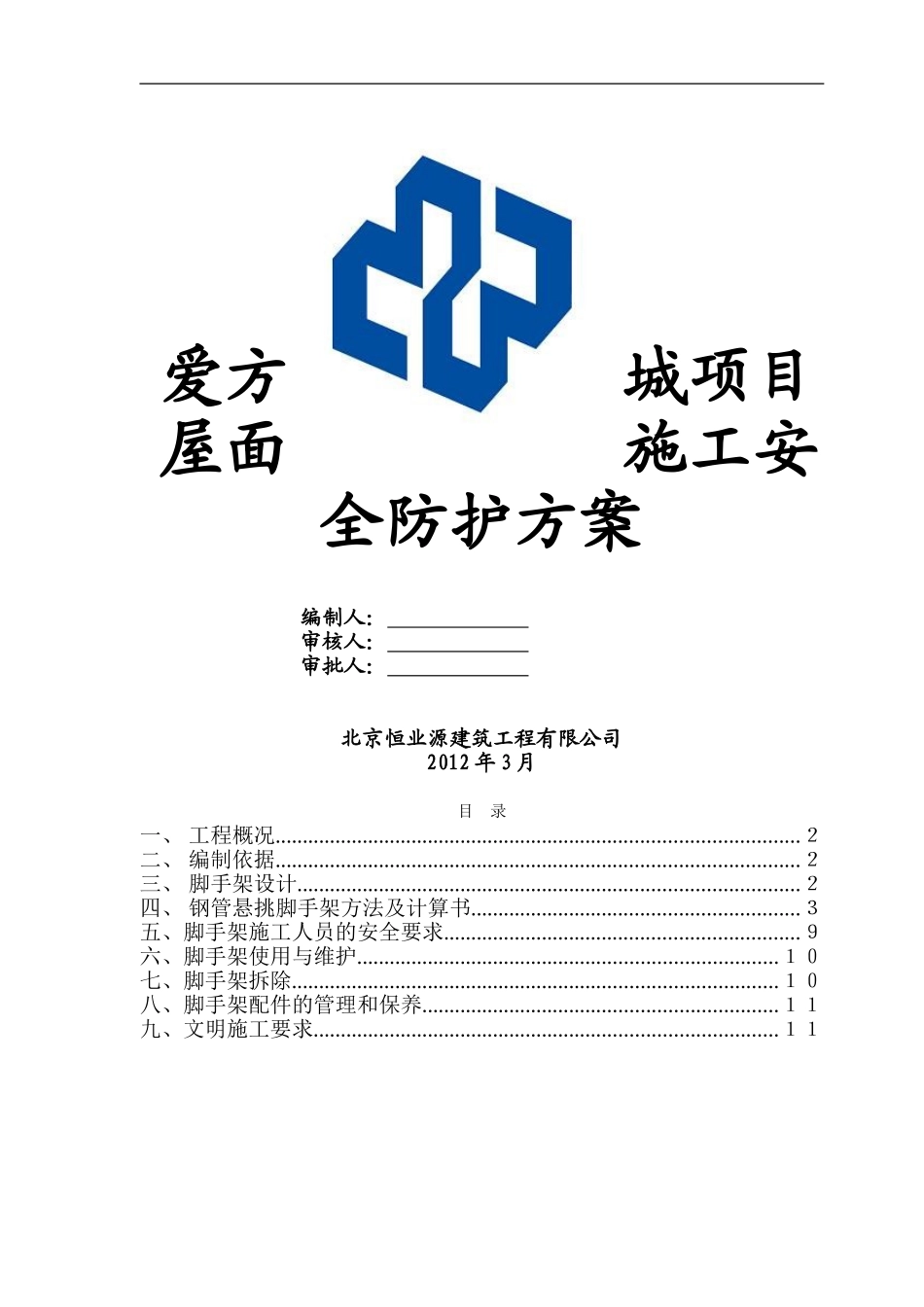

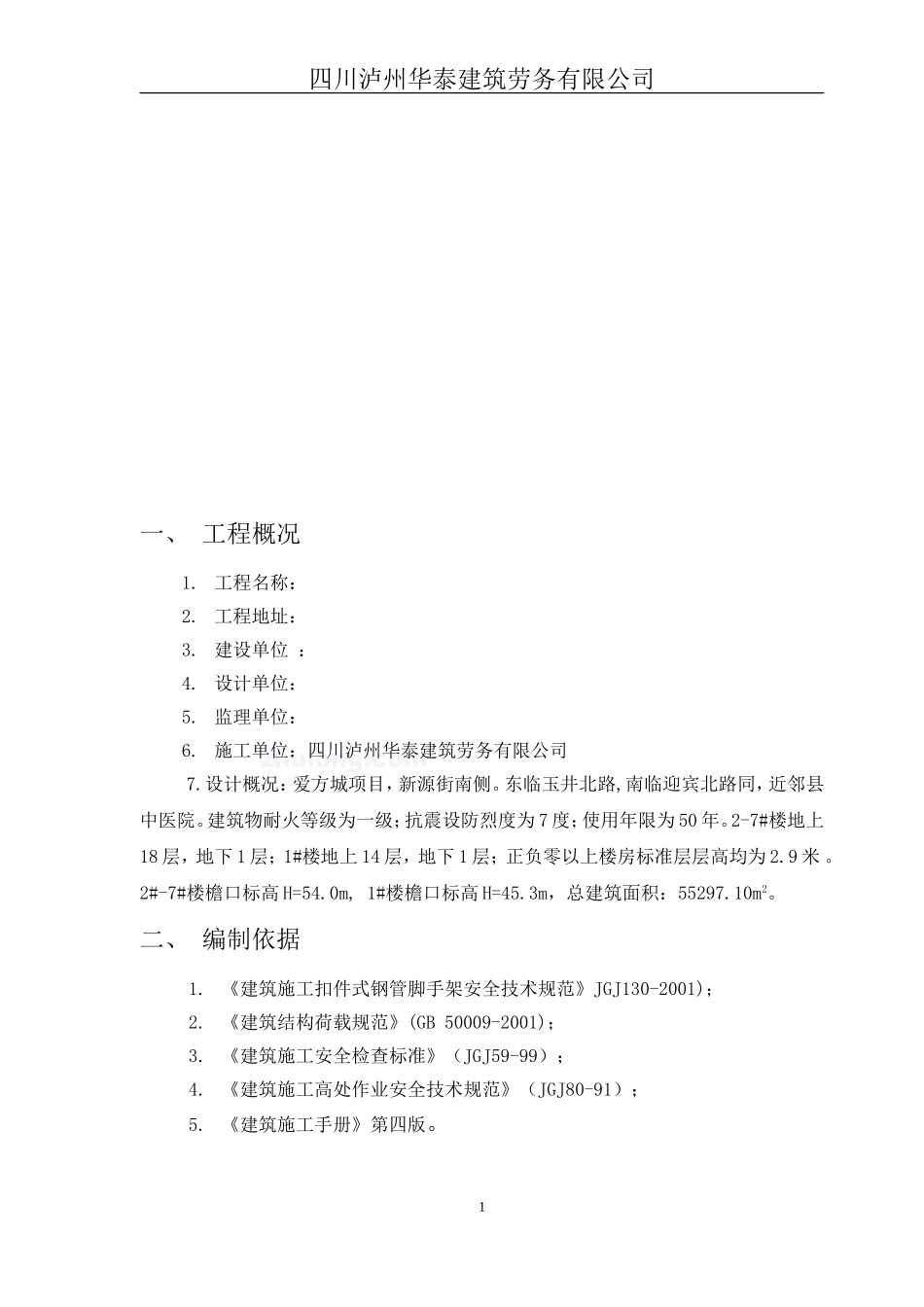

爱方城项目屋面施工安全防护方案编制人：审核人：审批人：北京恒业源建筑工程有限公司2012年3月目录一、工程概况................................................................................................２二、编制依据................................................................................................２三、脚手架设计............................................................................................２四、钢管悬挑脚手架方法及计算书............................................................３五、脚手架施工人员的安全要求.................................................................９六、脚手架使用与维护.............................................................................１０七、脚手架拆除.........................................................................................１０八、脚手架配件的管理和保养.................................................................１１九、文明施工要求.....................................................................................１１四川泸州华泰建筑劳务有限公司一、工程概况1.工程名称：2.工程地址：3.建设单位：4.设计单位：5.监理单位：6.施工单位：四川泸州华泰建筑劳务有限公司7.设计概况：爱方城项目，新源街南侧。东临玉井北路,南临迎宾北路同，近邻县中医院。建筑物耐火等级为一级；抗震设防烈度为7度；使用年限为50年。2-7#楼地上18层，地下1层；1#楼地上14层，地下1层；正负零以上楼房标准层层高均为2.9米。2#-7#楼檐口标高H=54.0m,1#楼檐口标高H=45.3m，总建筑面积：55297.10m2。二、编制依据1.《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001)；2.《建筑结构荷载规范》(GB50009-2001)；3.《建筑施工安全检查标准》（JGJ59-99）；4.《建筑施工高处作业安全技术规范》（JGJ80-91）；5.《建筑施工手册》第四版。1四川泸州华泰建筑劳务有限公司三、脚手架设计一、脚手架形式的选择根据本工程实际情况，本着安全、经济、实用、搭拆方便的原则拟采用钢管悬挑脚手架施工方案。悬挑架设计考虑屋面工程施工使用。方案以屋面施工安全防护用脚手架为设计目标。二、脚手架在本工程中的应用根据本工程的具体情况，采用钢管悬挑双排脚手架施工方案，1#楼由十四层悬挑，斜撑钢管支撑于十三层；2-3#楼由十八层悬挑，斜撑钢管支撑于十七层。四、钢管悬挑脚手架方法及计算书1）构造脚手架用Φ48×3.5钢管和扣件搭设成双排架，立杆横距lb=0.9m，纵距la=1.5m，步距h=1.5m，内立杆距建筑物外挑板距离为0.3m；搭设方式见下图。水平悬挑钢管设置于窗洞口处，外墙无窗洞口处，采用100mm水钻在剪力墙上钻孔后，穿孔设置水平悬挑钢管。脚手架搭设须高出屋面檐口不小于1.5m。脚手架最大搭设高度12m。连墙件采用钢管，窗洞口处采取如下图拉结方式与建筑物进行拉结。连墙件从架体的第一步开始设置，水平间距按3跨（即4.5m）设置。结构施工荷载标准值为3KN/m2，装修施工荷载标准值为2KN/m2。作业层设置栏杆、挡脚板。脚手架支撑采用斜撑钢管支撑上部架体，内外斜撑的间距同立杆纵距。斜撑钢管支撑于下层窗台处，下层无窗台时，在穿墙螺栓孔内插入直径不小于20mm钢筋，端部设置弯钩，斜撑钢管支撑于钢筋上。斜撑钢管与横向挡固杆连结。内外斜撑杆之间设置构造加强横杆和斜杆以及纵向联系杆加强其整体稳定性、提高斜撑杆的承载力。脚手架采用12.5#的钢丝绳卸荷。脚手架外侧满挂密目安全网及水平安全网。2四川泸州华泰建筑劳务有限公司2）计算主要计算水平挑杆的抗弯强度及挠度、斜撑杆的稳定性、以及扣件的抗滑移计算，架体的其它项计算省略（计算方法同的型钢悬挑架的相关项方法）。3四川泸州华泰建筑劳务有限公司1)荷载计算（一）验算整体稳定一）求N值1.NG1K(一步一纵距自重×\u20840X高)（1）立杆。立杆长度为脚手架的步距h，用脚手架为双排，所以还要乘以2，再乘以每m长钢管重量，就等于一步一纵距的立杆自重。计算式：2h×\u3325...
